        KK模组 KK86 滚珠丝杆传动 带钣金护盖 黑色 导程10/20 马达直连

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        模组系列 86系列
        滑块长度 标准型
        滑块高度尺寸 46
        防尘盖 含钣金护盖
        马达安装方式 马达直连
        种类筛选 标准型KK单轴驱动器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 滚珠丝杠
            导程
            		 滑座 底座
            		 马达支座
            		 护盖
            材质 材质 滚珠槽硬度 材质 表面处理 材质 表面处理
            KK86AD 伺服马达型 10、20 SCM 铬钼合金
            		 58~62HRC 铝合金 染黑 A6063 黑色阳极氧化



             产品不包含马达。





            参数图



            选型表

            型号 轨道长度
            L            		 滑座选择 精度等级 马达链接
            支座选择            		 极限开关/安装轨道选择 工作台
            长度L1            		 G H n m 最大行程 重量(kg)
            代码 轴径导程 单滑座 双滑座 单滑座 双滑座
            KK86AD 1510
            1520            		 340 1(单滑座)
            2(双滑座)            		 C(一般级)
            P(精密级)            		 F0
            F1
            F4
            F5
            F6
            F7
            F8            		 不标示：(无)
            S0(只有极限轨道)
            S2(极限轨道+674NPN)
            S2P(极限轨道+674PNP)            		 440 70 70 3 2 210 100 6.7 7.5
            390 490 45 95 4 260 150 7.4 8.1
            440 540 70 20 3 310 200 8 8.8
            490 590 45 45 5 360 250 8.6 9.4
            540 640 70 70 410 300 9.2 10.0
            590 690 45 95 6 460 350 9.8 10.7
            640 740 70 20 4 510 400 10.5 11.5
            690 790 45 45 7 560 450 11.2 12.0
            740 840 70 70 610 500 11.8 12.6
            790 890 45 95 8 660 550 12.5 13.3
            940 1040 70 70 9 5 810 700 13.2 14.0
            990 1090 45 95 10 860 750 13.9 14.7

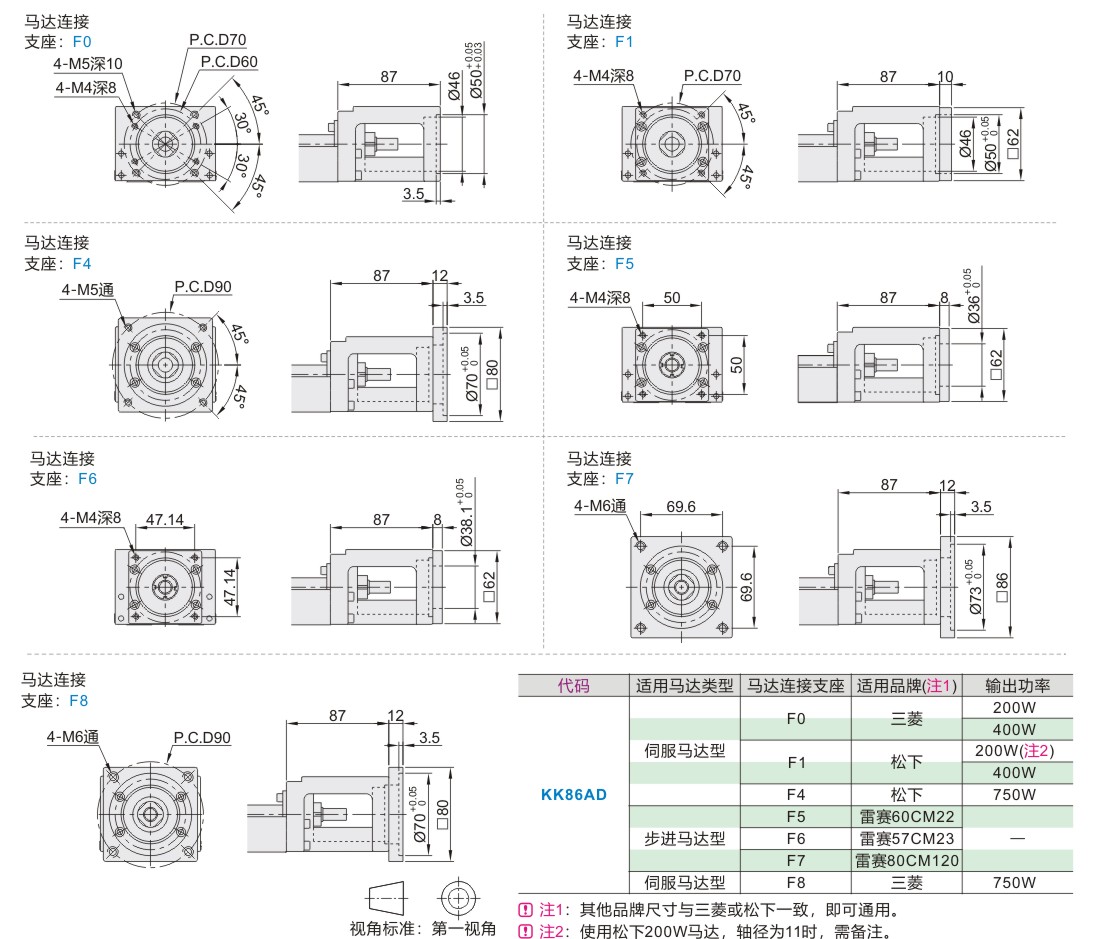

            马达连接支座及与马达对应表





            代码 适用马达类型 马达连接支座 适用品牌(注1) 输出功率
            KK86AD 伺服马达型 F0 三菱 200W
            400W
            F1 松下 200W(注2)
            400W
            F4 松下 750W
            步进马达型 F5 雷赛60CM22 —
            F6 雷赛57CM23
            F7 雷赛80CM120
            伺服马达型 F8 三菱 750W



            注1：其他品牌尺寸与三菱或松下一致，即可通用。
            注2：使用松下200W马达，轴径为11时，需备注。

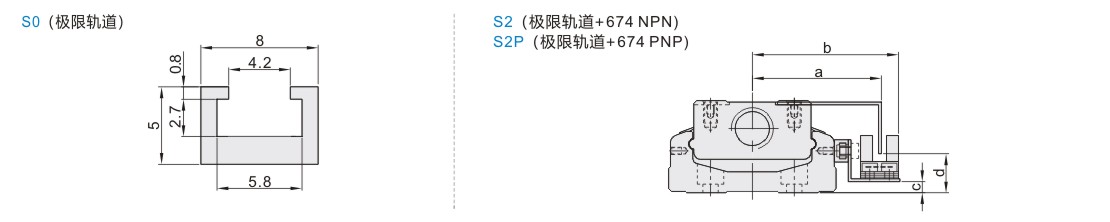

            极限开关/安装轨道尺寸表





            代码 极限开关/安装轨道 a b c d
            KK86AD S2（极限轨道+674NPN） 59 65.7 8 18
            S2P（极限轨道+674NPN）



            精度等级

            代码
            		 轨道长度
            L
            		 重复定位精度
            		 定位精度
            		 行走平行度
            		 最大启动扭力(N-cm)
            一般级    精密级 一般级 精密级 一般级 精密级 一般级 精密级
            KK86AD
            		 340 ±0.01
            		 ±0.003
            		 —
            		 0.020
            		   — 0.015      10 15
            390
            440
            490
            540
            590
            640 0.020
            690    0.025
            740 0.030     17
            790
            940     25
            990

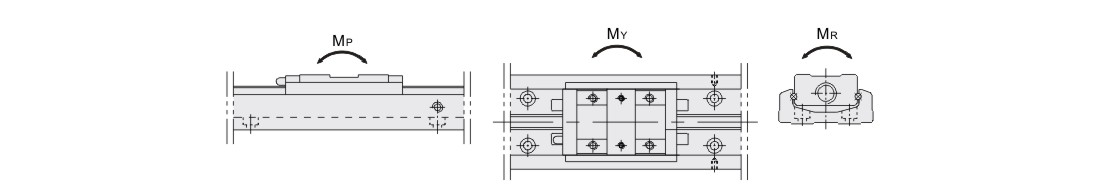

            容许静力矩

            代码 精度
            等级            		 容许静力矩
            直线导轨
            俯仰MP(N-m) 偏摆MY(N-m) 滚动MR(N-m)
            单滑座 双滑座 单滑座 双滑座 单滑座 双滑座
            KK86AD 一般级 622  3050  622  3050  1507  3014
            精密级





            容许负载

            代码 导程 精度等级 最大负载(kg)
            竖直使用 水平使用
            单滑座 双滑座
            KK86AD 10 一般级 25  80 120
            精密级 30
            20 一般级 13  40 60
            精密级 15
