        KK模组 KK86 滚珠丝杆传动 带钣金护盖 黑色 导程10/20 马达折向

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        模组系列 86系列
        滑块长度 标准型
        滑块高度尺寸 46
        防尘盖 含钣金护盖
        马达安装方式 马达侧装
        种类筛选 标准型KK单轴驱动器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 滚珠丝杠
            导程
            		 滑座 底座
            		 马达支座
            		 护盖
            材质 材质 滚珠槽硬度 材质 表面处理 材质 表面处理
            KK86BD 伺服马达型 10、20 合金钢 铬钼合金
            		 58~62HRC 铝合金 黑色阳极氧化 A6063 黑色阳极氧化



             产品不包含马达。





            参数图



            选型表

            型号 轨道长度
            L            		 滑座选择 精度等级 马达
            安装方式            		 马达链接
            支座选择            		 极限开关/安装轨道选择 工作台
            长度L1            		 G H n m 最大行程 重量(kg)
            代码 轴径导程 单滑座 双滑座 单滑座 双滑座
            KK86BD 1510
            1520            		 340 1(单滑座)
            2(双滑座)            		 C(一般级)
            P(精密级)            		 BM(马达下装)
            BR(马达右装)
            BL(马达左装)            		 F0
            F1
            		 不标示：(无)
            S0(只有极限轨道)
            S2(极限轨道+674NPN)
            S2P(极限轨道+674PNP)            		 373 70 70 3 2 210 100 6.6 7.4
            390 423 45 95 4 260 150 7.2 8
            440 473 70 20 3 310 200 7.9 8.5
            490 523 45 45 5 360 250 8.5 9.2
            540 573 70 70 410 300 9.1 9.9
            590 623 45 95 6 460 350 9.7 10.6
            640 673 70 20 4 510 400 10.2 11.4
            690 723 45 45 7 560 450 10.8 11.9
            740 773 70 70 610 500 11.5 12.5
            790 823 45 95 8 660 550 12.2 13.2
            940 873 70 70 9 5 810 700 12.9 13.9
            990 923 45 95 10 860 750 13.6 14.6

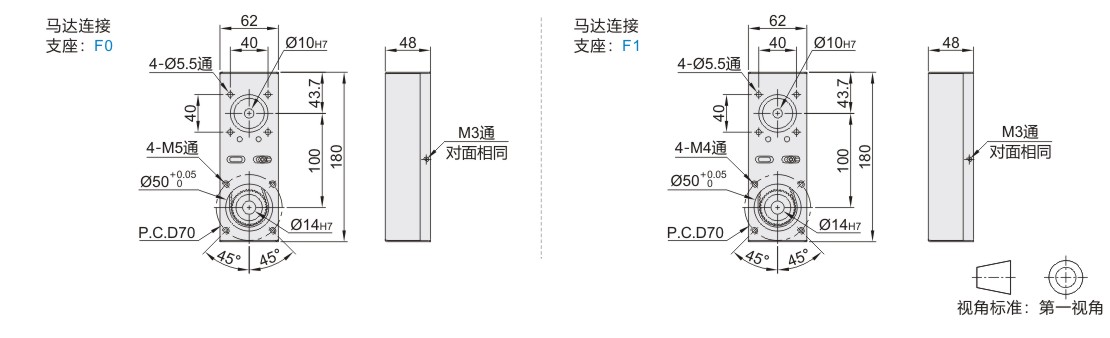

            马达连接支座及与马达对应表





            代码 适用马达类型 马达连接支座 适用品牌(注1) 输出功率
            KK86BD 伺服马达型 F0 三菱 200W/400W
            F1 松下 200W(注2)/400W



            注1：其他品牌尺寸与三菱或松下一致，即可通用。
            注2：使用松下200W马达，轴径为11时，需备注。

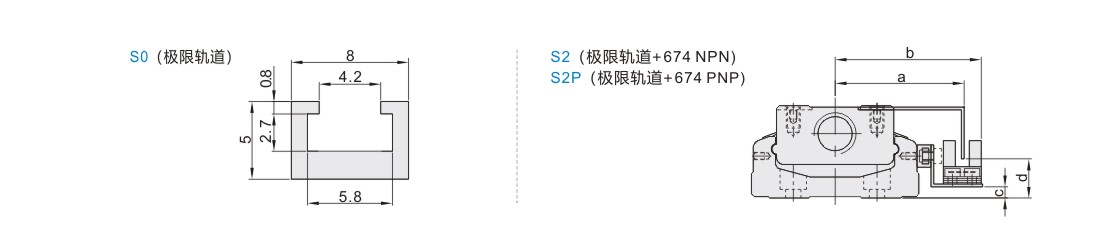

            极限开关/安装轨道尺寸表



            容许负载

            代码 导程 精度等级 最大负载(kg)
            竖直使用 水平使用
            单滑座 双滑座
            KK86BD 10  一般级 25  80  120
            精密级 30
            20  一般级 13  40  60
            精密级 15

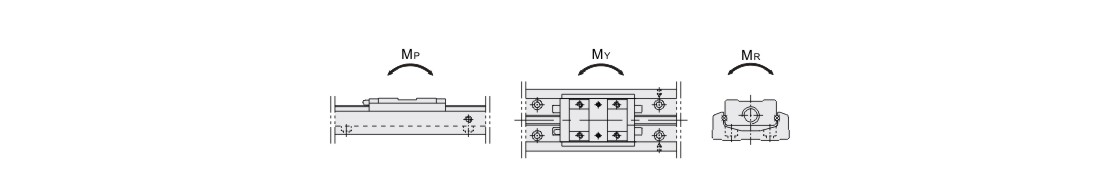

            容许静力矩

            代码 精度
            等级            		 容许静力矩
            直线导轨
            俯仰MP(N-m) 偏摆MY(N-m) 滚动MR(N-m)
            单滑座 双滑座 单滑座 双滑座 单滑座 双滑座
            KK86BD 一般级 622  3050  622  3050  1507  3014
            精密级





            精度等级

            代码
            		 轨道长度
            L
            		 重复定位精度
            		 定位精度
            		 行走平行度
            		 最大启动扭力(N-cm)
            一般级    精密级 一般级 精密级 一般级 精密级 一般级 精密级
            KK86BD
            		 340 ±0.01
            		 ±0.003
            		 —
            		 0.020
            		   — 0.010      7 15
            390
            440
            490
            540
            590
            640
            690    0.025    0.030
            740
            790
            940
            990
