查看大图
型号筛选
未生成型号，还有 6 项未选择
重置
代码
产品选型
轴径导程
轨道长度（非行程）L
滑座选择
精度等级
马达连接支座
极限开关\安装轨道
图片仅供参考，请以已选的规格为准
经济型KK单轴驱动器 含钢带护盖 60系列•标准型•马达直连
品牌名称：
怡合达
条件筛选：
性价比 经济型
模组系列 60系列
滑块长度 标准型
滑块高度尺寸 33
防尘盖 含钢带护盖
马达安装方式 马达直连
种类筛选 标准型KK单轴驱动器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 滚珠丝杠 导轨 |
滑座 | 底座 | 马达支座 |
护盖 |
|||
| 材质 | 材质 | 滚珠槽硬度 | 材质 | 表面处理 | 材质 | 表面处理 | |||
| KK60AS | 伺服/步进马达型 | 5、10 | 合金钢 |
铬钼合金 |
58~62HRC | 铝合金 | 黑色阳极氧化 | SUS316L | 镜面 |
产品不包含马达。

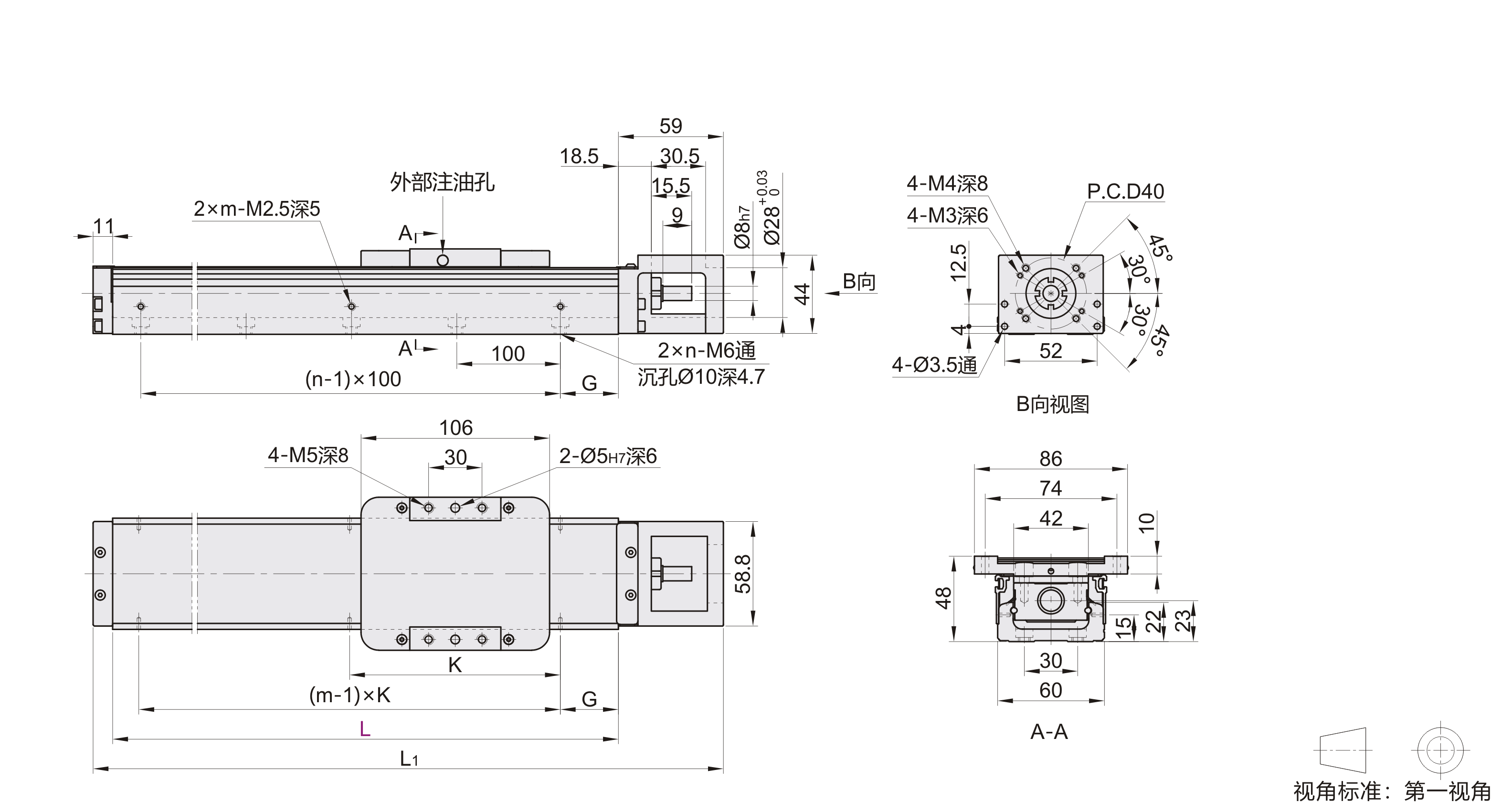

参数图
选型表

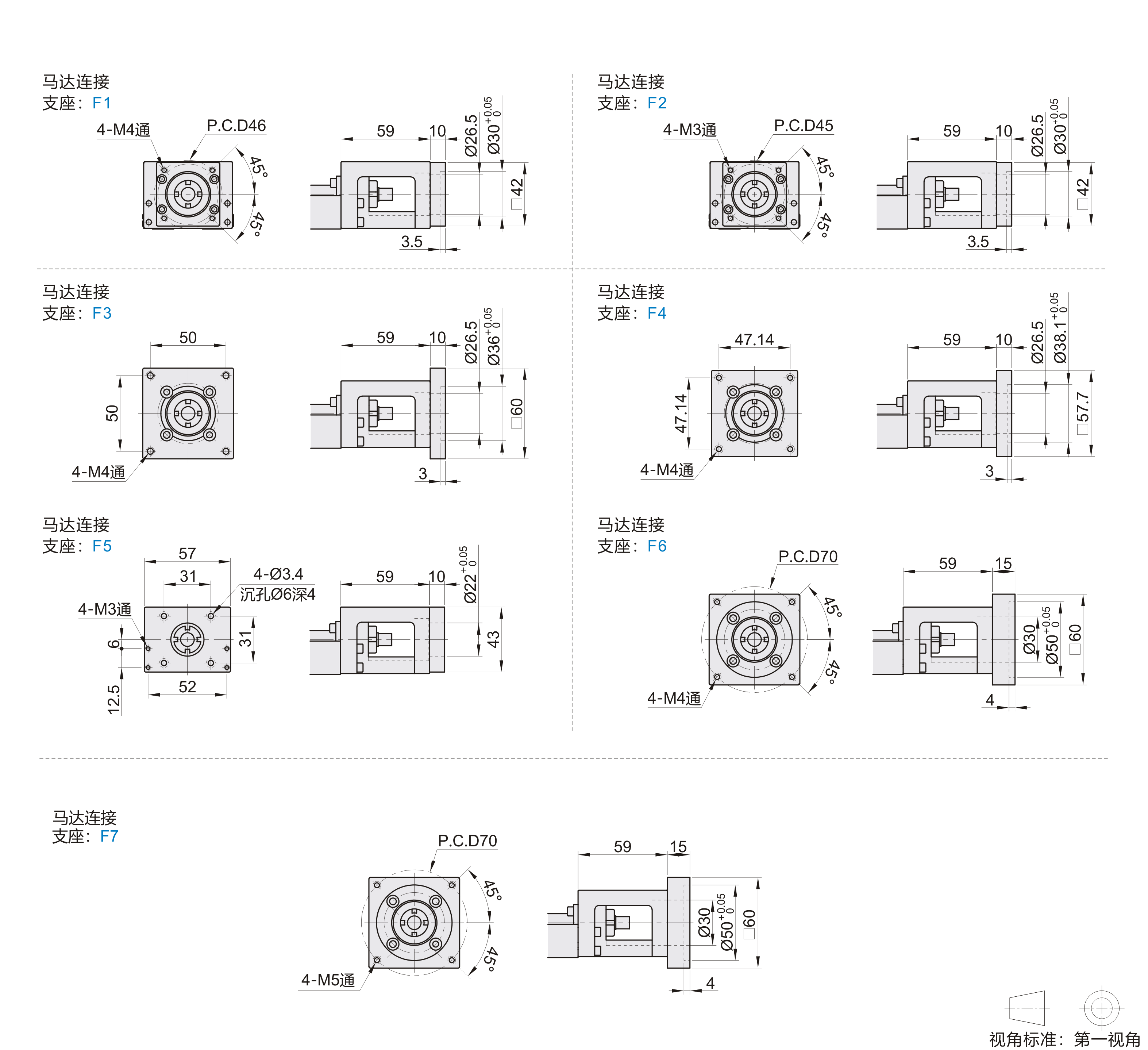

马达连接支座及与马达对应表
| 代码 | 适用马达类型 | 马达连接 支座 |
适用品牌(注1) | 输出功率 |
| KK60AS | 伺服马达型 | F1 | 三菱 | 100W |
| F2 | 松下 | 100W | ||
| 步进马达型 | F3 | 雷赛60CM22 | — | |
| F4 | 雷赛57CM23 | |||
| F5 | 雷赛42CM06 |
| 代码 | 适用马达类型 | 马达连接 支座 |
适用品牌(注1) | 输出功率 |
| KK60AS | 伺服马达型 | F6 | 松下 | 200W |
| 400W (注2) | ||||
| F7 | 三菱 | 200W | ||
| 400W (注2) |
注1：其他品牌尺寸与三菱或松下一致，即可通用。 注2：使用400W伺服电机请控制好电机输出扭矩，不可过大，防止断轴。

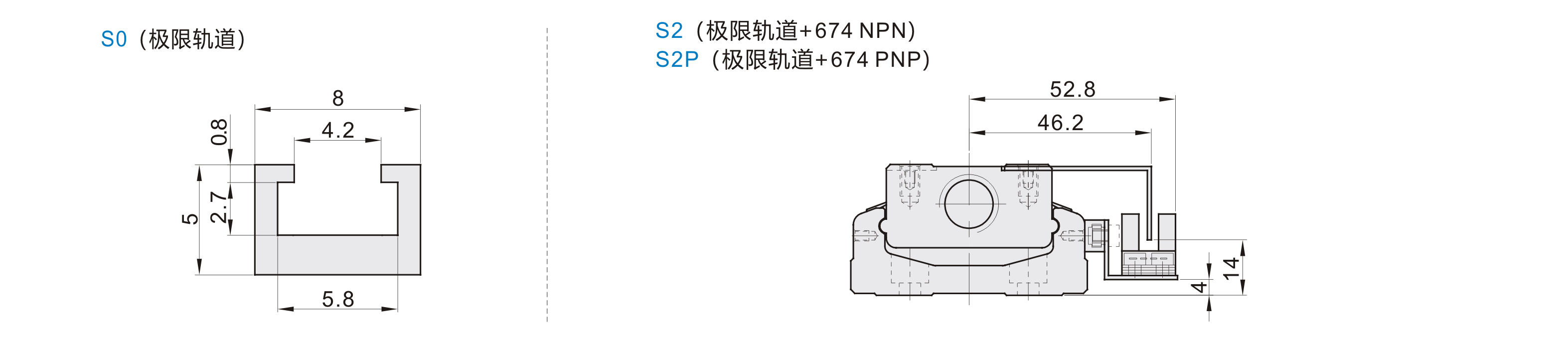

极限开关/安装轨道尺寸表
| 代码 | 极限开关/安装轨道 | a | b | c | d |
| KK60AS | S2(极限轨道+674 NPN） | 46.2 | 52.8 | 4 | 14 |
| S2P(极限轨道+674 PNP） |
精度等级
| 代码 |
轨道长度 L |
重复定位精度 |
定位精度 |
行走平行度 |
最大启动扭力(N·cm) |
||||
| 一般级 | 精密级 | 一般级 | 精密级 | 一般级 | 精密级 | 一般级 | 精密级 | ||
| KK60AS | 150 | ±0.01 | ±0.003 | — | 0.020 | — | 0.010 | 7 | 15 |
| 200 | |||||||||
| 250 | |||||||||
| 300 | |||||||||
| 350 | |||||||||
| 400 | |||||||||
| 450 | |||||||||
| 500 | |||||||||
| 550 | 0.025 | 0.015 | |||||||
| 600 | |||||||||
| 650 | |||||||||
| 700 | |||||||||

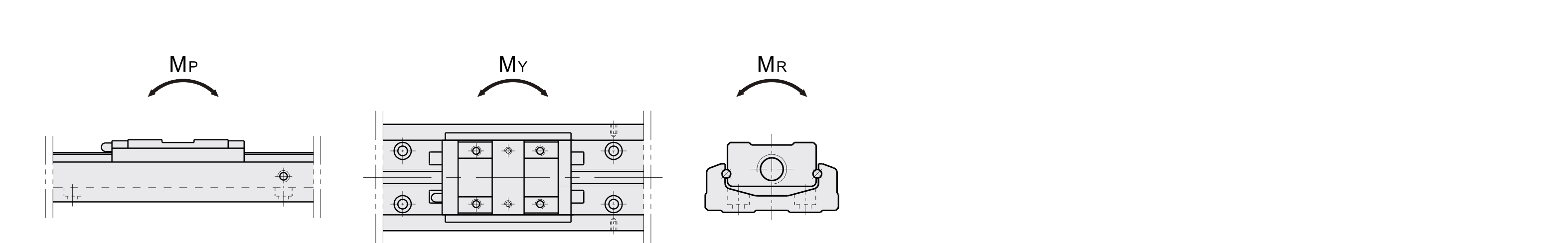

容许静力矩
| 代码 |
精度 等级 |
容许静力矩 |
||
| 直线导轨 |
||||
| 俯仰MP( N-m) | 偏摆MY( N-m) | 滚动MR( N-m) | ||
| 单滑座 | 单滑座 | 单滑座 | ||
| KK60AS |
一般级 | 152 | 152 | 419 |
| 精密级 | ||||
容许负载
| 代码 |
导程 |
精度等级 |
最大负载(kg) |
|
| 竖直使用 | 水平使用 | |||
| KK60AS | 5 | 一般级 | 10 | 50 |
| 精密级 | 12 | |||
| 10 | 一般级 | 5 | 30 | |
| 精密级 | 6 | |||
-
