KK模组 KK86 滚珠丝杆传动 带钢带护盖 黑色 导程10/20 马达直连
品牌名称：
怡合达
条件筛选：
性价比 经济型
模组系列 86系列
滑块长度 标准型
滑块高度尺寸 46
防尘盖 含钢带护盖
马达安装方式 马达直连
种类筛选 标准型KK单轴驱动器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 滚珠丝杠 导轨 |
滑座 | 底座 | 马达支座 |
护盖 |
|||
| 材质 | 材质 | 滚珠槽硬度 | 材质 | 表面处理 | 材质 | 表面处理 | |||
| KK86AS | 伺服/步进马达型 | 10、20 | 合金钢 |
铬钼合金 |
58~62HRC | 铝合金 | 黑色阳极氧化 | SUS316L | 镜面 |
产品不包含马达。

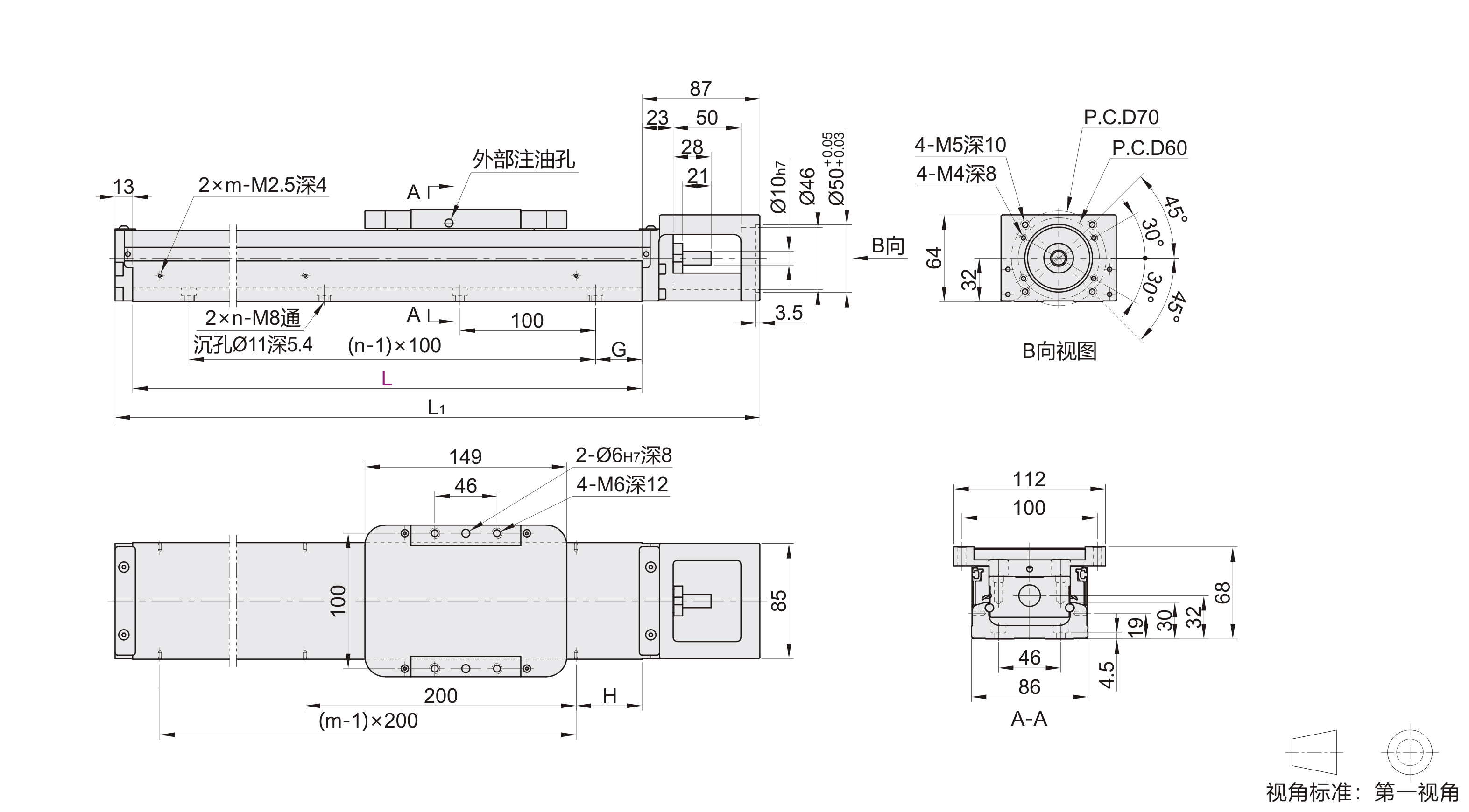

参数图
选型表

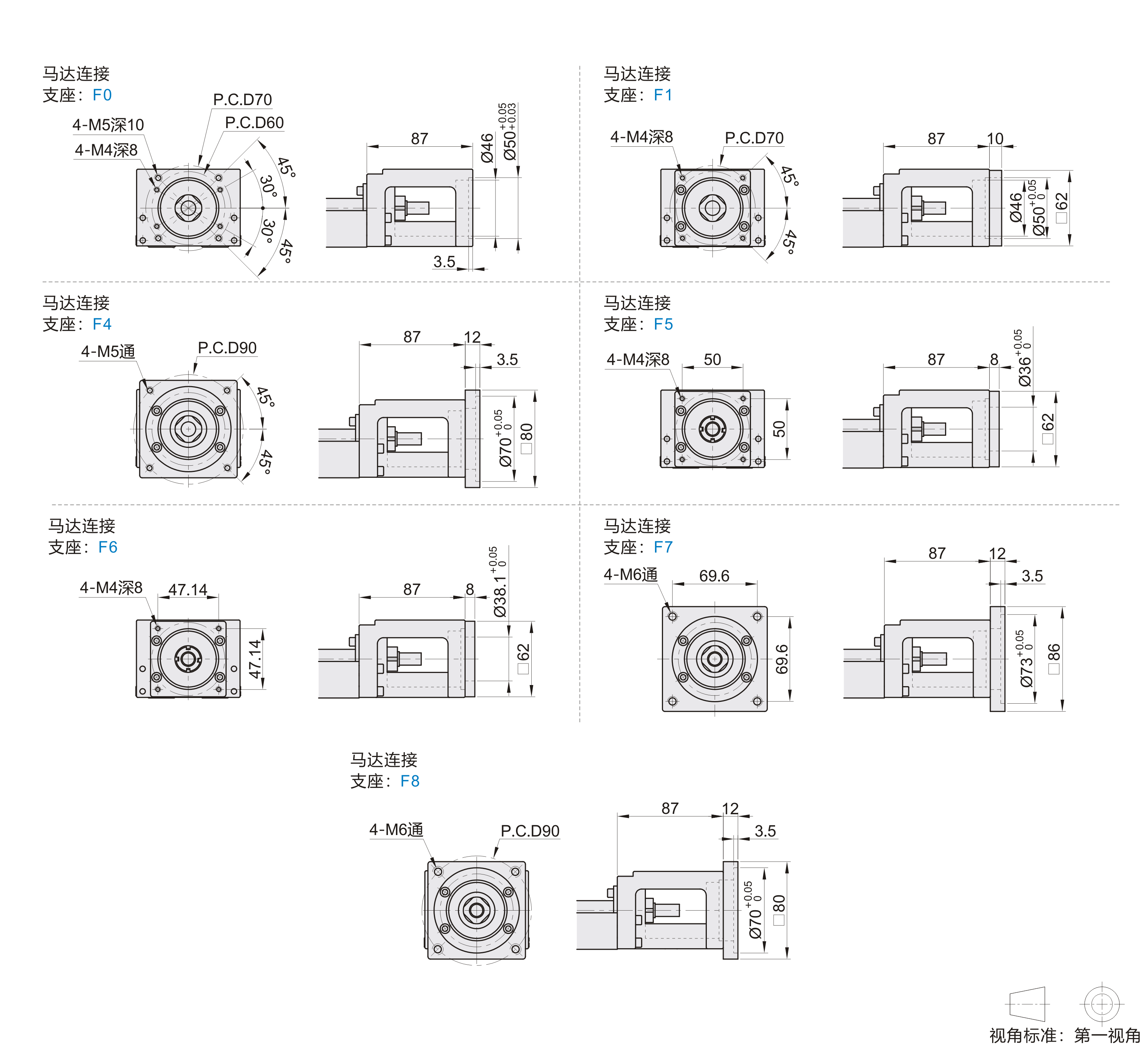

马达连接支座及与马达对应表
| 代码 | 适用马达类型 | 马达连接 支座 |
适用品牌(注1) | 输出功率 |
| KK86AS |
伺服马达型 |
F0 |
三菱 |
200W |
| 400W | ||||
| F1 |
松下 |
200W | ||
| 400W | ||||
| F4 | 松下 | 750W | ||
| 步进马达型 | F5 | 雷赛60CM22 | — | |
| F6 | 雷赛57CM23 | — | ||
| F7 | 雷赛80CM120 | — | ||
| 伺服马达型 | F8 | 三菱 | 750W |
注1：其他品牌尺寸与三菱或松下一致，即可通用。
极限开关/安装轨道尺寸表
| 代码 | 极限开关/安装轨道 | a | b | c | d |
| KK86AS | S2(极限轨道+674 NPN） | 59 | 65.7 | 8 | 18 |
| S2P(极限轨道+674 PNP） |
精度等级
| 代码 |
轨道长度 L |
重复定位精度 |
定位精度 |
行走平行度 |
最大启动扭力(N-cm) |
||||
| 一般级 | 精密级 | 一般级 | 精密级 | 一般级 | 精密级 | 一般级 | 精密级 | ||
| KK86AS | 340 | ±0.01 | ±0.003 | — | 0.020 | — | 0.0105 |
10 | 15 |
| 390 | |||||||||
| 440 | |||||||||
| 490 | |||||||||
| 540 | |||||||||
| 590 | |||||||||
| 640 | 0.20 |
||||||||
| 690 | |||||||||
| 740 | 0.025 | 0.030 | 17 |
||||||
| 790 | |||||||||
| 940 | 25 |
||||||||
| 990 | |||||||||

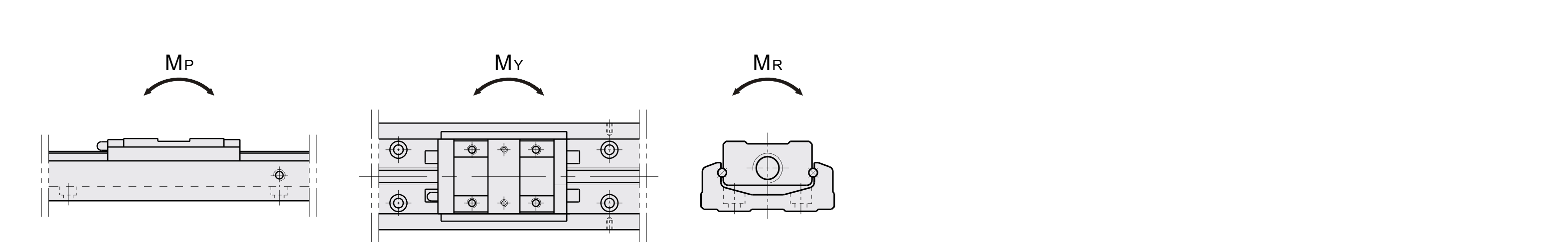

容许静力矩
| 代码 |
精度 等级 |
容许静力矩 |
||
| 直线导轨 |
||||
| 俯仰MP( N-m) | 偏摆MY( N-m) | 滚动MR( N-m) | ||
| 单滑座 | 单滑座 | 单滑座 | ||
| KK86AS |
一般级 | 622 | 622 | 1507 |
| 精密级 | ||||
容许负载
| 代码 |
导程 |
精度等级 |
最大负载(kg) |
|
| 竖直使用 | 水平使用 | |||
| KK86AS | 10 | 一般级 | 25 | 80 |
| 精密级 | 30 | |||
| 20 | 一般级 | 13 | 40 | |
| 精密级 | 15 | |||
-
