        KK模组 KK60 滚珠丝杆传动 带钣金护盖 黑色 导程5/10 马达折向

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        模组系列 60系列
        滑块长度 标准型
        滑块高度尺寸 33
        防尘盖 含钣金护盖
        马达安装方式 马达侧装
        种类筛选 标准型KK单轴驱动器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 滚珠丝杠
            导轨            		 滑座 底座 马达支座
            		 护盖
            材质 材质 滚珠槽硬度 材质 表面处理 材质 表面处理
            KK60BD 伺服/步进马达型 5、10 合金钢

            铬钼合金

            		 58~62HRC 铝合金 黑色阳极氧化 A6063 黑色阳极氧化



            产品不包含马达。



            参数图



            选型表

            型号 轨道
            长度L            		 滑座
            选择            		 精度
            等级            		 马达
            安装方式            		 马达连接
            支座选择            		 极限开关/安装轨道选择 工作台
            长度L1            		 G n K m 最大行程 重量(kg)
            代码 轴径导程 单滑座 双滑座 单滑座 双滑座
            KK60BD 1205
            1210            		 150* 1(单滑座)
            2(双滑座)            		 C (一般级)
            P(精密级)            		    BM（马达下装）
               BR            （马达右装）
               BL            （马达左装）            		 F1
            F2
            F4            		    不标识：(无)
               S0(只有极限轨道)
               S2(极限轨道+674 NPN)
               S2P(极限轨道+674 PNP)            		 212.7 25 2 100 2 60 — 1.4 —
            200* 262.7 50 110 1.7
            250* 312.7 25 3 200 160 2.0
            300 362.7 50 210 135 2.3 2.6
            350 412.7 25 4 100 4 260 185 2.6 2.9
            400 462.7 50 310 235 2.9 3.2
            450 512.7 25 5 200 3 360 285 3.2 3.5
            500 562.7 50 410 335 3.5 3.8
            550 612.7 25 6 100 6 460 385 3.8 4.1
            600 662.7 50 510 435 4.1 4.5
            650 712.7 25 7 100 7 560 485 4.4 4.8
            700 762.7 50 610 535 4.7 5.1



            带*号轨道长度不适用双滑座。

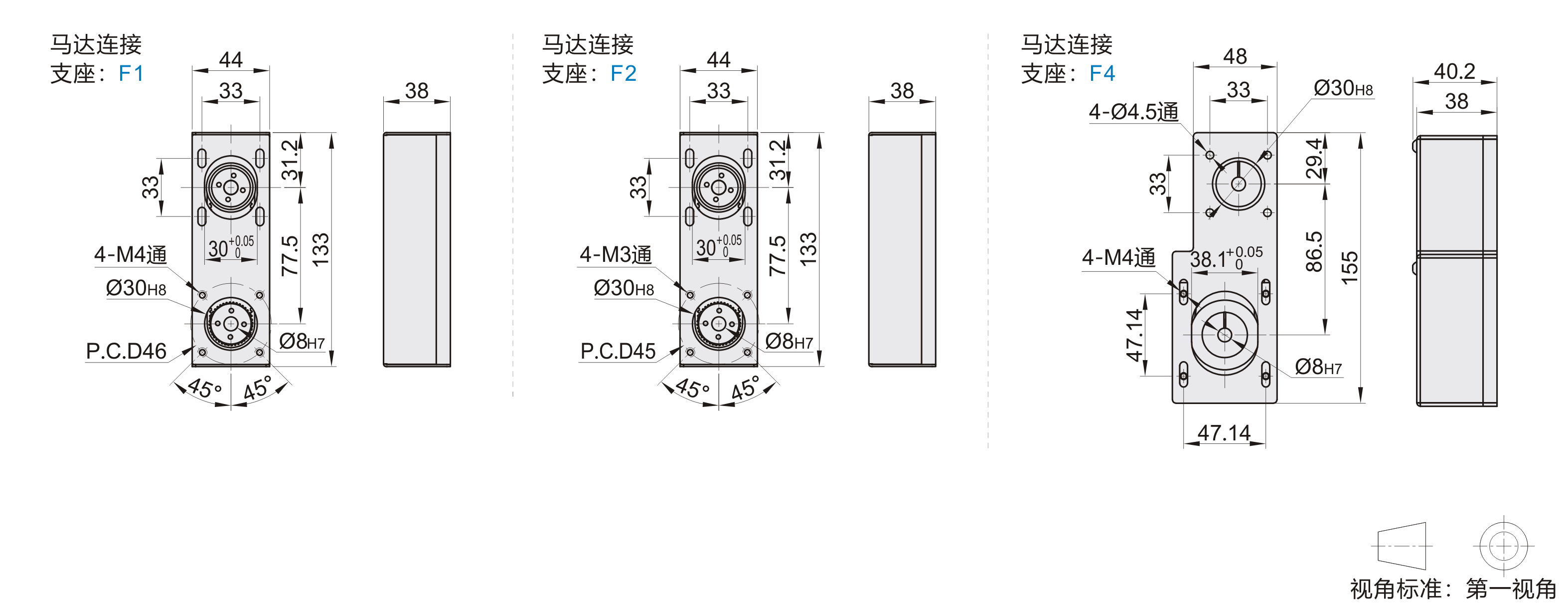

            马达连接支座及与马达对应表







            代码 适用马达类型 马达连接
            支座            		 适用品牌(注1) 输出功率
            KK60BD 伺服马达型 F1 三菱 100W
            F2 松下 100W
            步进马达型 F4 雷赛57CM23 —



            注1：其他品牌尺寸与三菱或松下一致，即可通用。

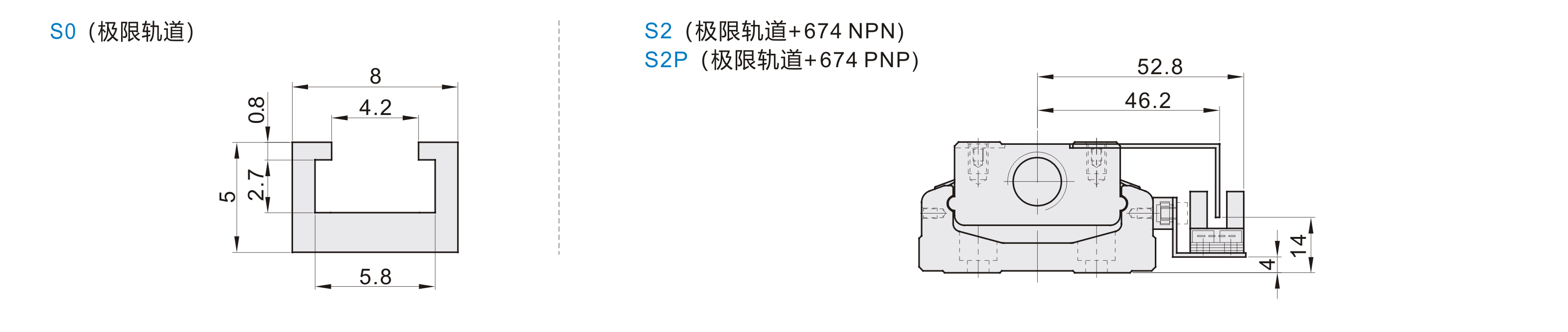

            极限开关/安装轨道尺寸表





            代码 极限开关/安装轨道 a b c d
            KK60BD S2(极限轨道+674 NPN） 46.2 52.8 4 14
            S2P(极限轨道+674 PNP）



            精度等级

            代码
            		 轨道
            长度L            		 重复定位精度
            		 定位精度
            		 行走平行度
            		 最大启动扭力(N·cm)
            一般级 精密级 一般级 精密级 一般级 精密级 一般级 精密级
            KK60BD 150 ±0.01 ±0.003 — 0.020  — 0.010  7  15
            200
            250
            300
            350
            400
            450
            500
            550 0.025  0.015
            600
            650
            700

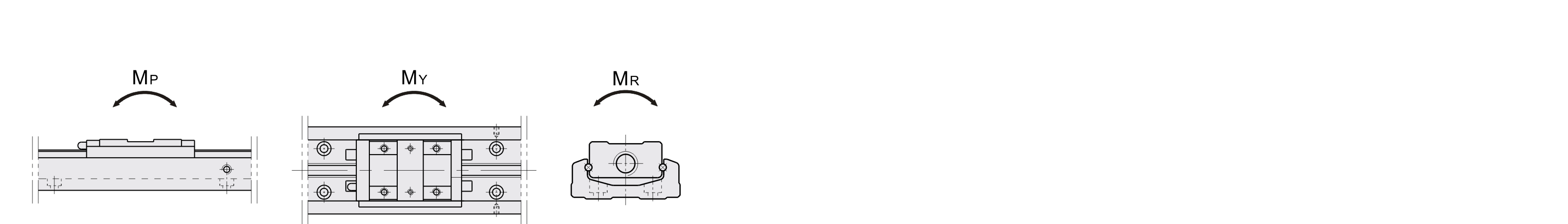

            容许静力矩

            代码
            		 精度
            等级
            		 容许静力矩
            直线导轨
            俯仰MP( N-m)
            		 偏摆MY( N-m)
            		 滚动MR( N-m)
            单滑座 双滑座 单滑座 双滑座 单滑座 双滑座
            KK60BD
            		 一般级 152 760 152  760 419  838
            精密级



            容许负载

            代码
            		 导程
            		 精度等级
            		 最大负载(kg)
            竖直使用
            		 水平使用
            单滑座 双滑座
            KK60BD 5  一般级 10  50  75
            精密级 12
            10 一般级 5 30 45
            精密级 6
