银泰 KY单轴驱动器 26系列 无护盖 含铝护盖 伺服马达型 导程2/6 染黑处理
品牌名称：
银泰
条件筛选：
负载 标准型
滑块长度 标准型
滑块高度尺寸 26
马达方向 马达直连
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图

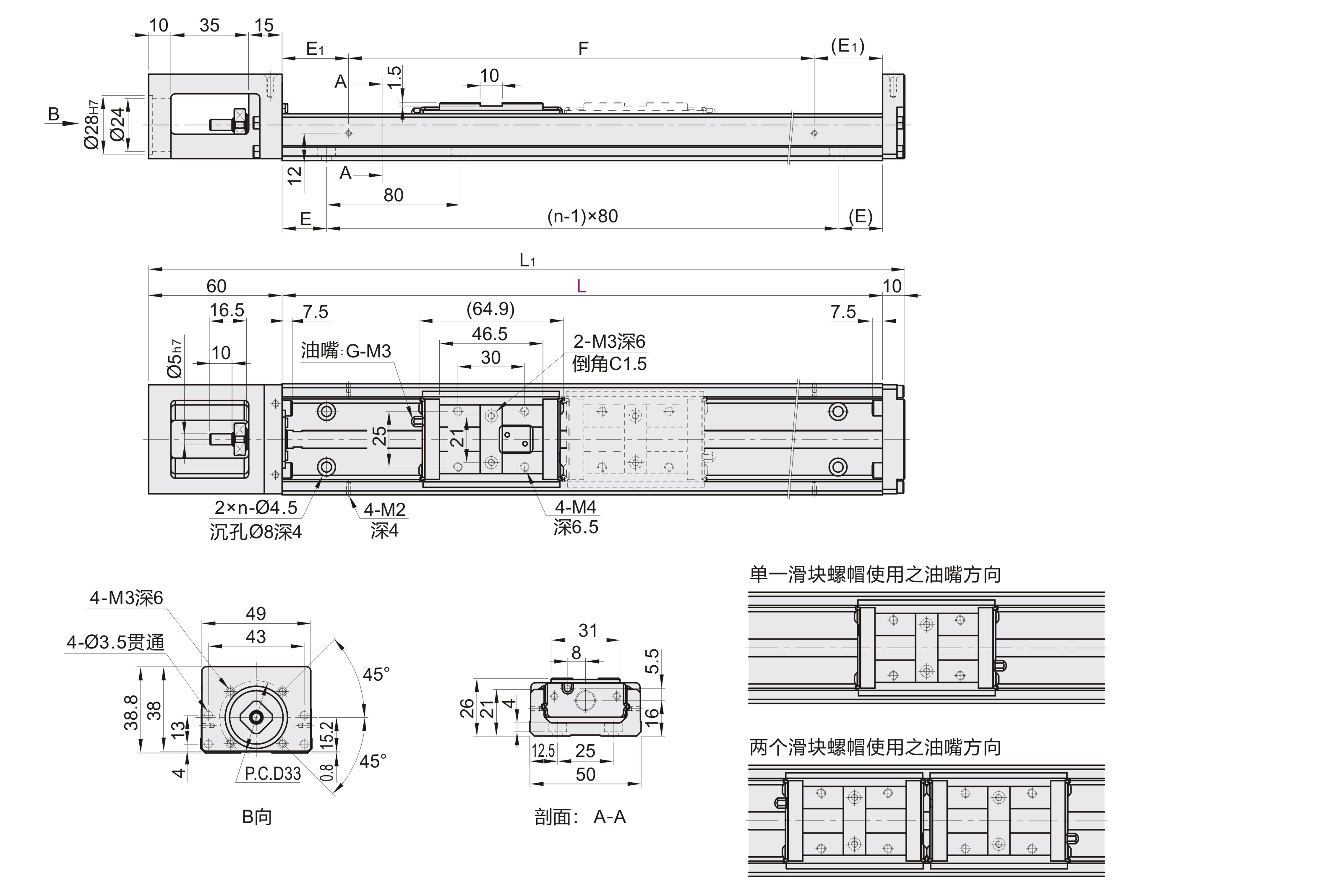

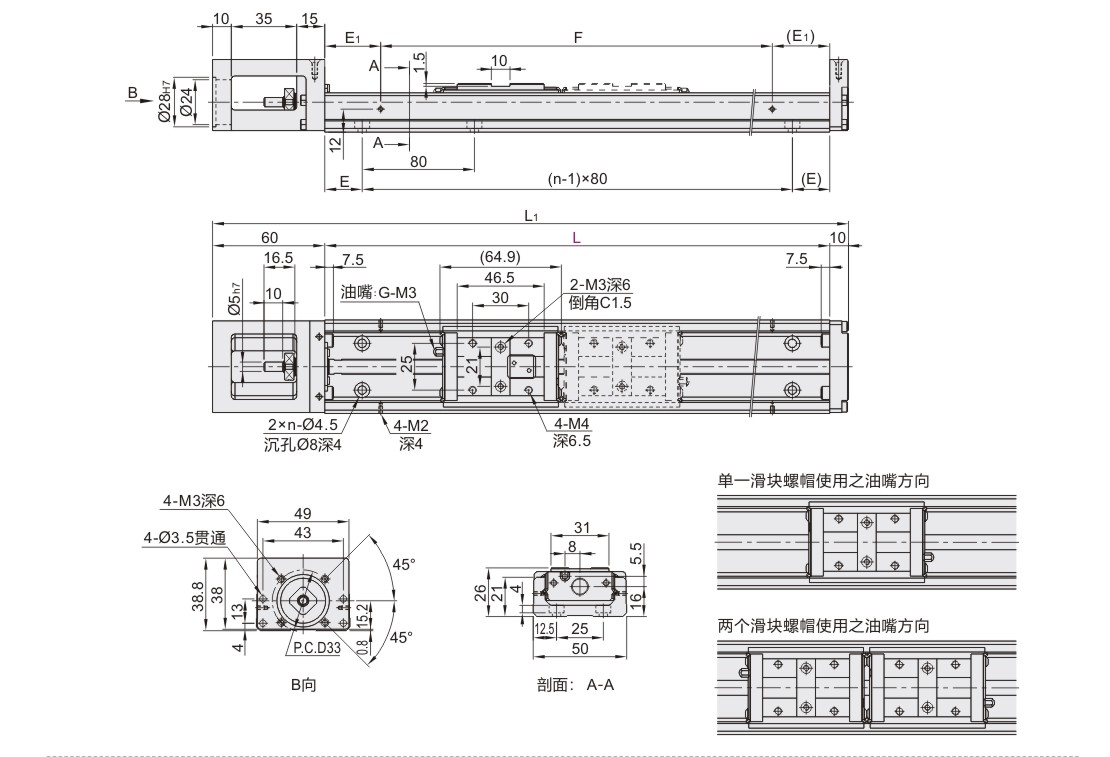

26系列·标准型·无护盖
| 代码 |
类型 |
滚珠丝杠 导程 |
滑座 | 底座 |
马达支座 |
||
| 材质 | 材质 | 硬度 | 材质 | 表面处理 | |||
| KY26 | 伺服马达型 | 2、6 | SCM | 铬钼合金 |
58~62HRC | 铝合金 | 染黑 |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

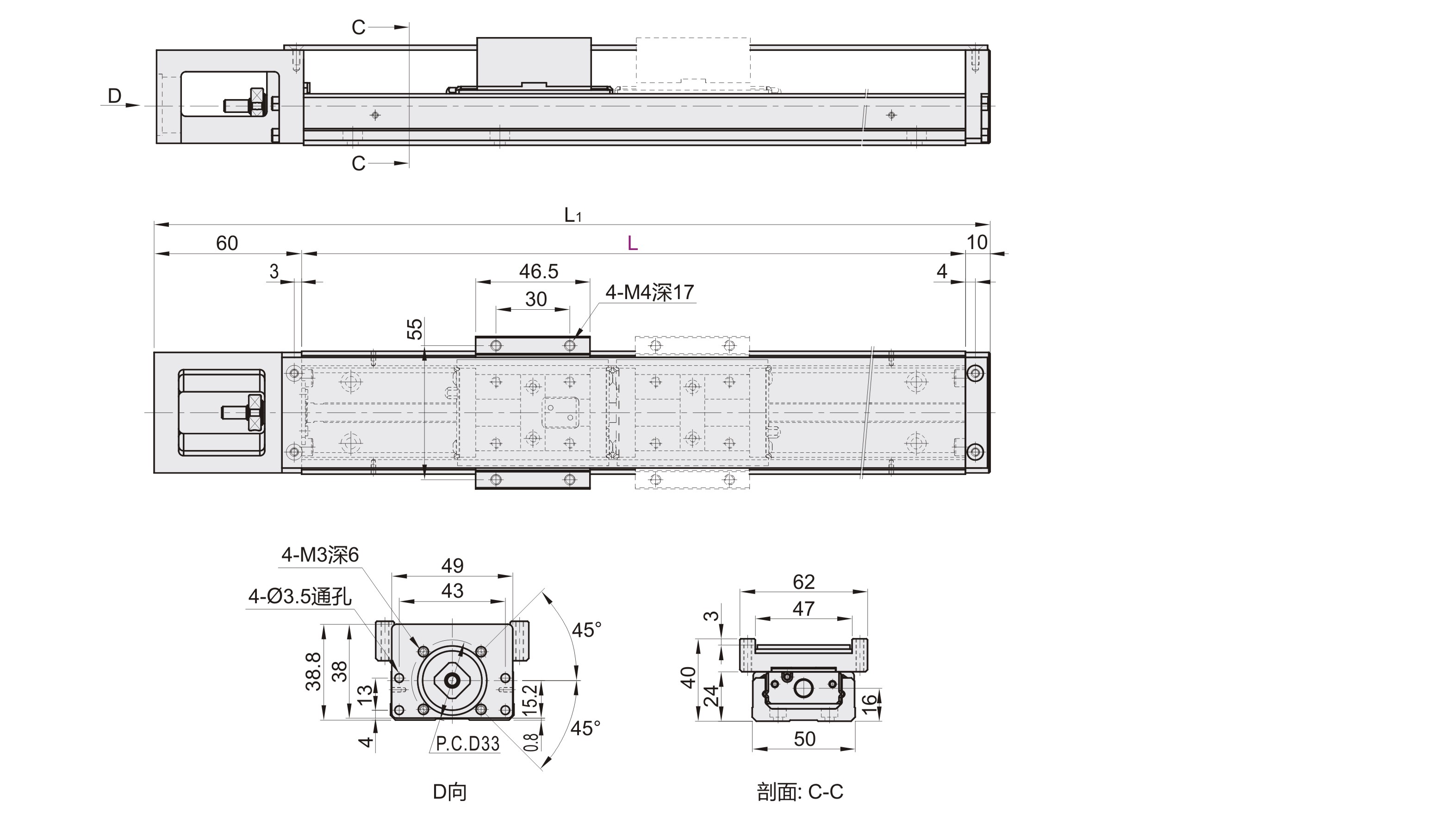

26系列·标准型·含铝护盖
| 代码 |
类型 |
滚珠丝杠 导程 |
滑座 | 底座 |
马达支座 |
||
| 材质 | 材质 | 硬度 | 材质 | 表面处理 | |||
| KY26 | 伺服马达型 | 2、6 | SCM | 铬钼合金 |
58~62HRC | 铝合金 | 染黑 |

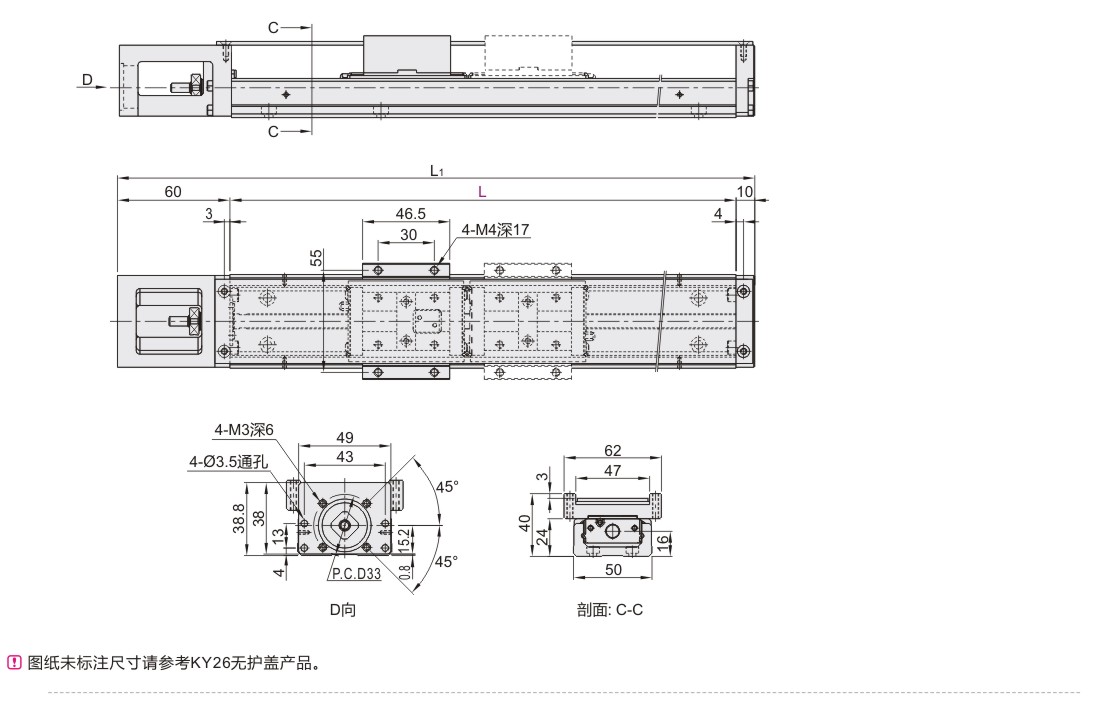

图纸未标注尺寸请参考KY26无护盖产品。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

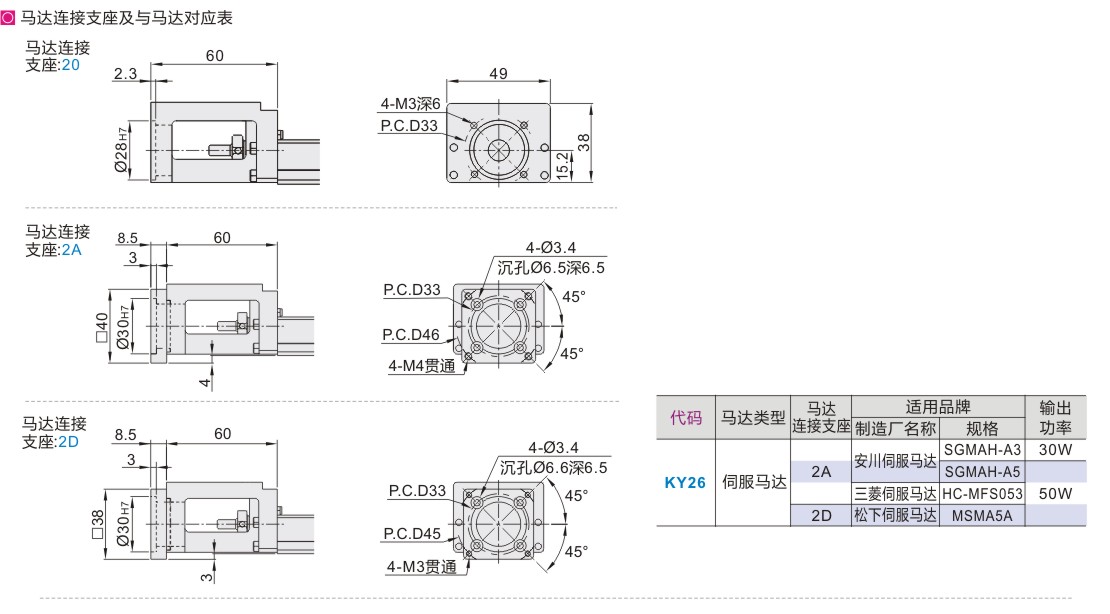

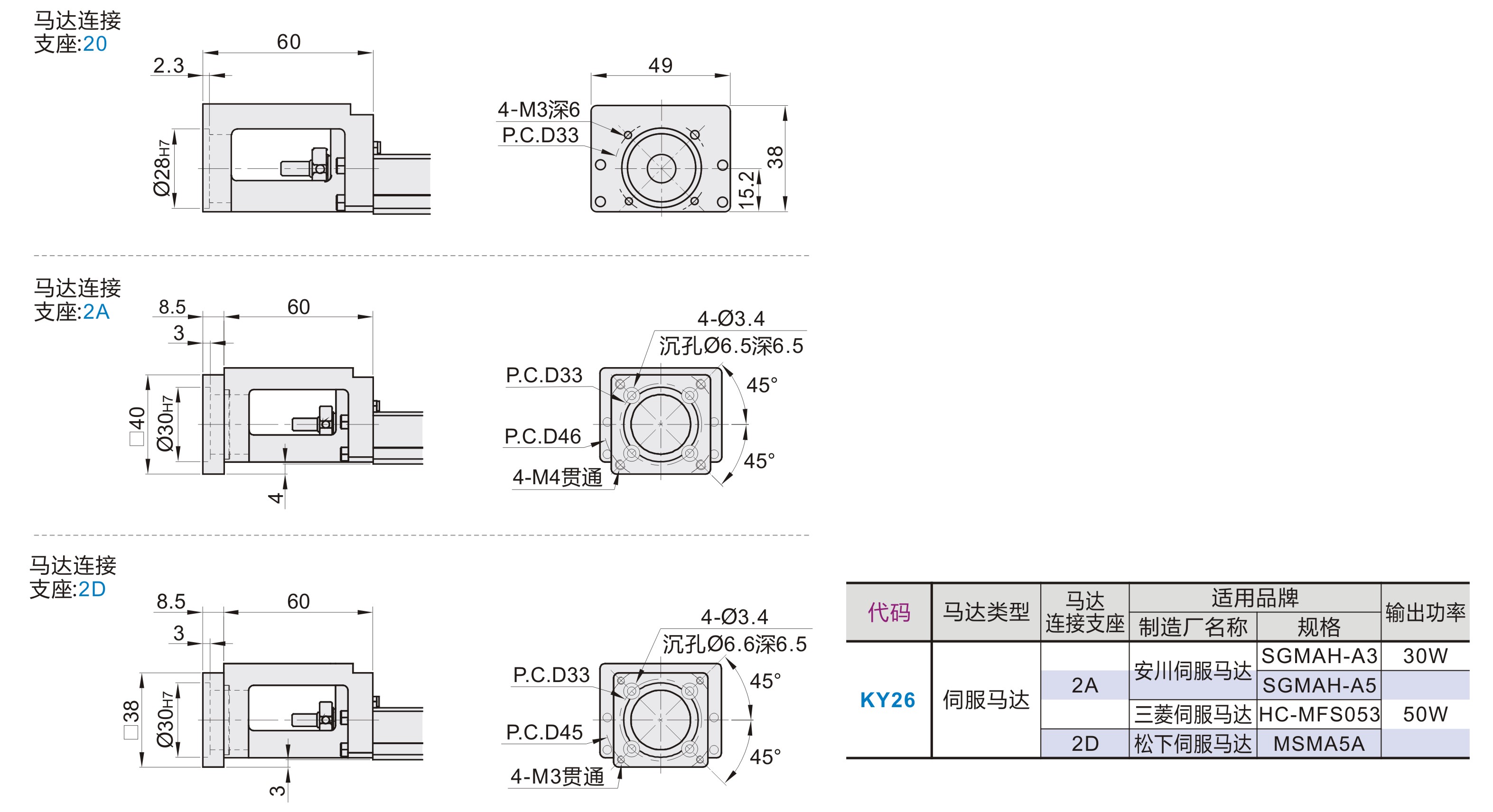

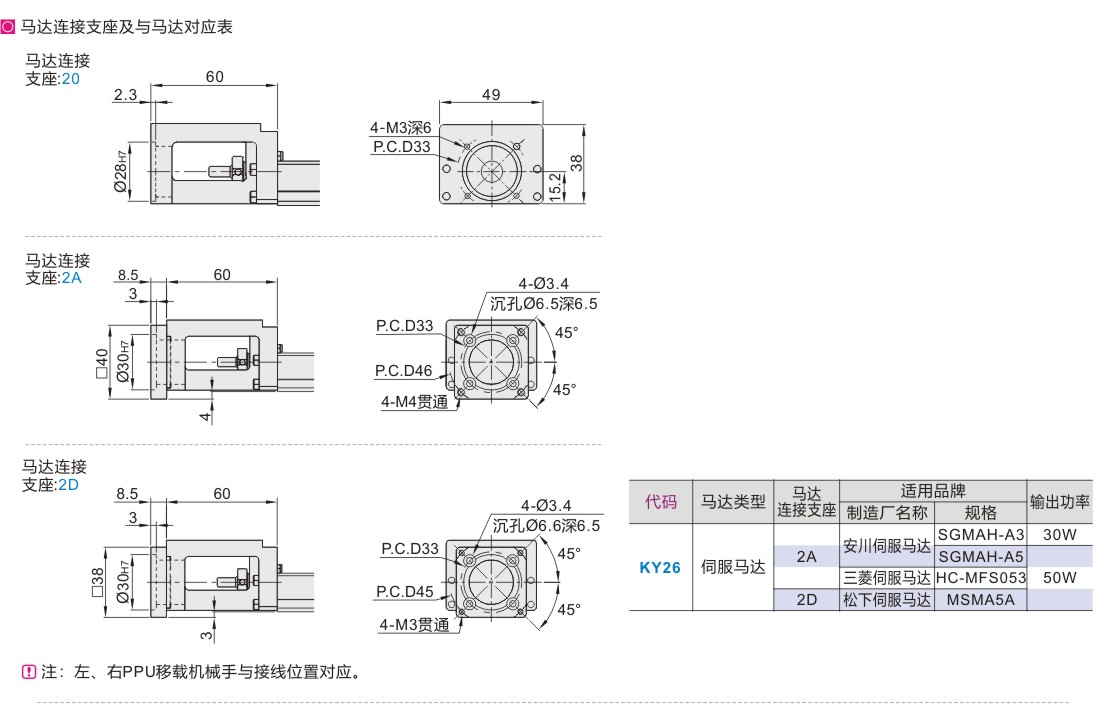

马达连接支座及与马达对应表
注：左、右PPU移载机械手与接线位置对应。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

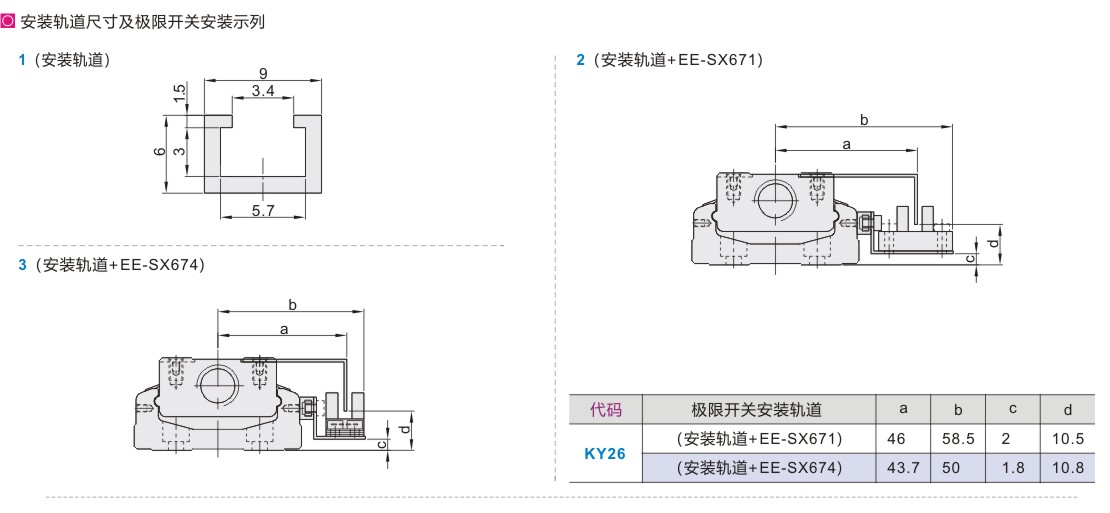

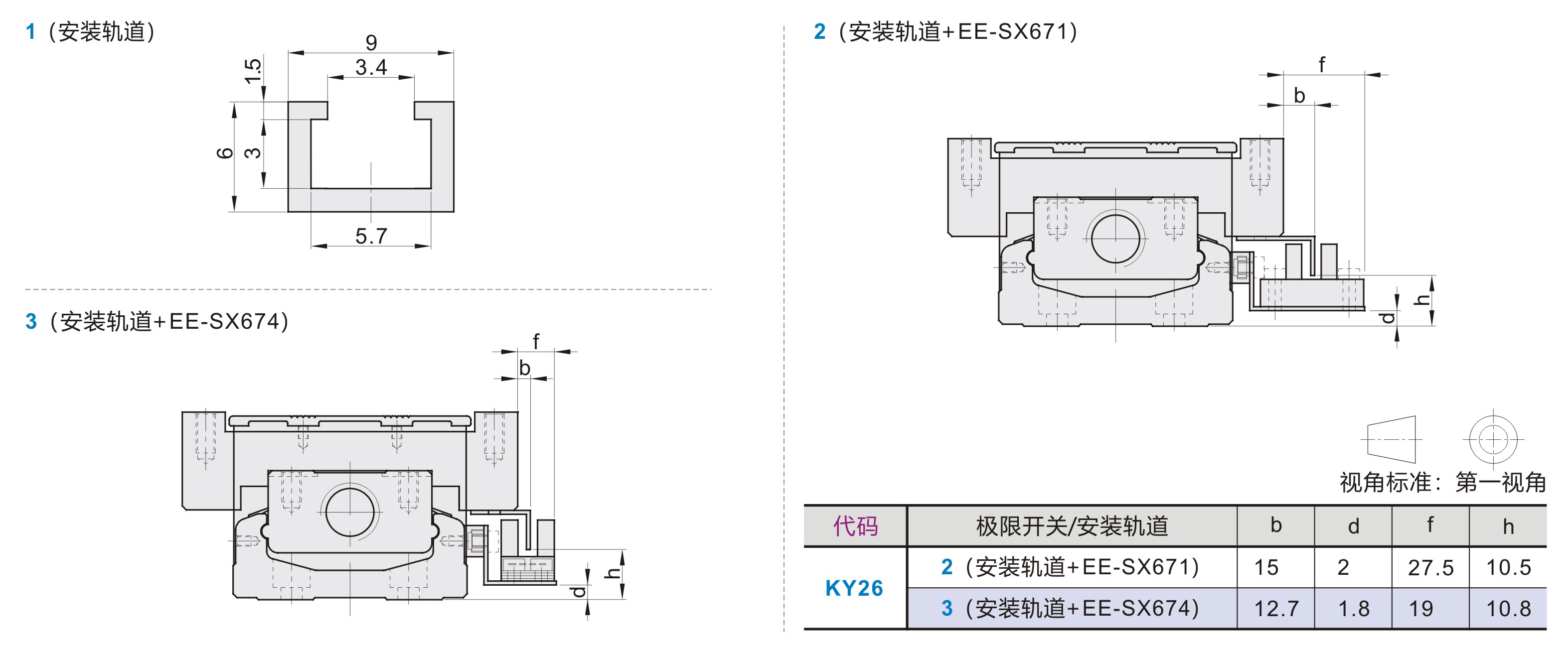

装轨道尺寸及极限开关安装示列
参数图
选型表
无护盖(精密研磨级丝杆)
| 型号 | 滑块 | 轨道长度 L |
精密等级 | 护盖 |
极限开关 安装轨道选择 |
马达连接 支座选择 |
滚珠丝杠 |
工作台长度 L1 |
E | E1 |
n |
F |
最大行程 |
重量(kg) |
||||
| 代码 | 规格 | 轴径 | 导程 | 单滑座 | 双滑座 | 单滑座 | 双滑座 | |||||||||||
| KY26 | 802 806 |
A(单滑座) B(双滑座) |
150※ | H(精密级) P(高精密级) |
0(无护盖) | 1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674) |
20 2A 2D |
8 | 2 6 |
220 | 35 | 35 | 2 | 80 | 70 | — | 0.98 | — |
| 200 | 270 | 20 | 20 | 3 | 160 | 120 | 55 | 1.18 | 1.37 | |||||||||
| 250 | 320 | 45 | 45 | 3 | 160 | 170 | 105 | 1.38 | 1.57 | |||||||||
| 300 | 370 | 30 | 30 | 4 | 240 | 220 | 155 | 1.59 | 1.78 | |||||||||
※选择轨道长度150时，无双滑座。
含铝护盖(精密研磨级丝杆)
| 型号 | 滑块 | 轨道长度 L |
精密等级 | 护盖 |
极限开关 安装轨道选择 |
马达连接 支座选择 |
滚珠丝杠 |
工作台长度 L1 |
E | E1 |
n |
F |
最大行程 |
重量(kg) |
||||
| 代码 | 规格 | 轴径 | 导程 | 单滑座 | 双滑座 | 单滑座 | 双滑座 | |||||||||||
| KY26 | 802 806 |
A(单滑座) B(双滑座) |
150※ | H(精密级) P(高精密级) |
1(含护盖) | 1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674) |
20 2A 2D |
8 | 2 6 |
220 | 35 | 35 | 2 | 80 | 70 | — | 1.06 | — |
| 200 | 270 | 20 | 20 | 3 | 160 | 120 | 55 | 1.26 | 1.45 | |||||||||
| 250 | 320 | 45 | 45 | 3 | 160 | 170 | 105 | 1.46 | 1.65 | |||||||||
| 300 | 370 | 30 | 30 | 4 | 240 | 220 | 155 | 1.67 | 1.86 | |||||||||
※选择轨道长度150时，无双滑座。
精度等级
| 代码 |
轨道长度 L |
反覆定位精度 |
定位精度 |
行走平行度 |
背隙 |
启动扭矩 |
|||||
| 精密级 | 高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | ||
| KY26 | 150 | ±0.01 | ±0.003 | — | 0.020 | — | 0.010 | 0.020 | 0.003 | 2 | 4 |
| 200 | |||||||||||
| 250 | |||||||||||
| 300 | |||||||||||
性能表

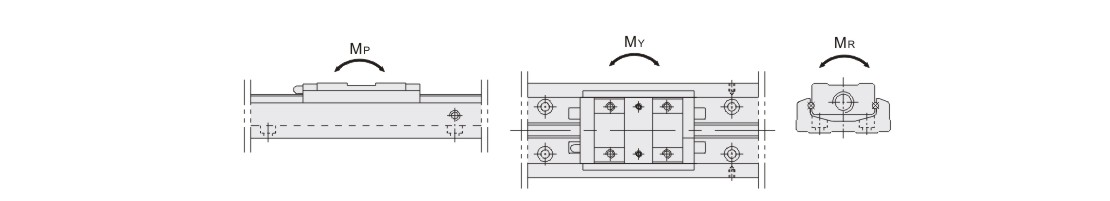

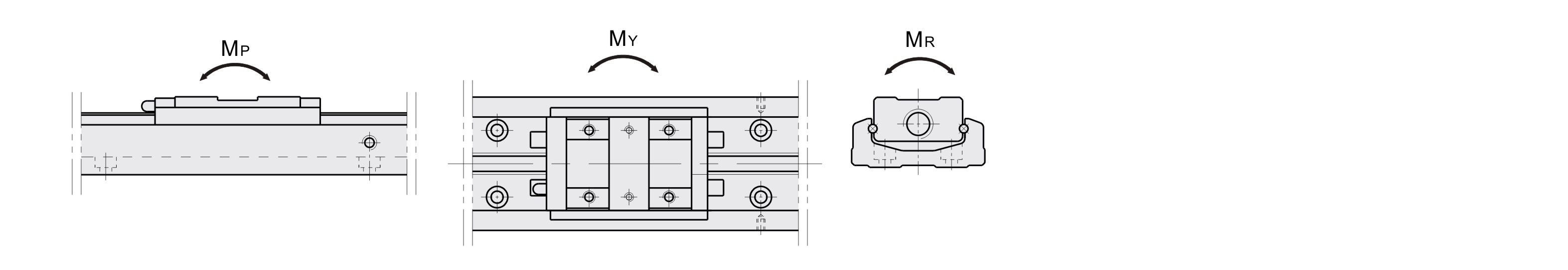

容许静力矩
| 代码 |
导程 |
容许静力矩 |
|||||||
| 直线导轨 | |||||||||
| 俯仰MP(N-m) | 偏摆MY(N-m) | 滚动MR(N-m) | |||||||
| 单滑座 | 双滑座 | 单滑座 | 双滑座 | 单滑座 | 双滑座 | ||||
| KY26 | 2 | 107.3 | 501.8 | 107.3 | 501.8 | 278.6 | 557.3 | ||
| 6 | |||||||||
容许负载
| 代码 | 导程 | 基本额定负载(KN) | |||||
| 直线导轨 | 滚珠丝杠 | ||||||
| C(动) | Co(静) | C(动) | Co(静) | ||||
| 精密级/高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | |||
| KY26 | 2 | 7.99 | 15.23 | 1.79 | 2.5 | 2.94 | 4.02 |
| 6 | 0.88 | 1.18 | 1.18 | 1.67 | |||
-
