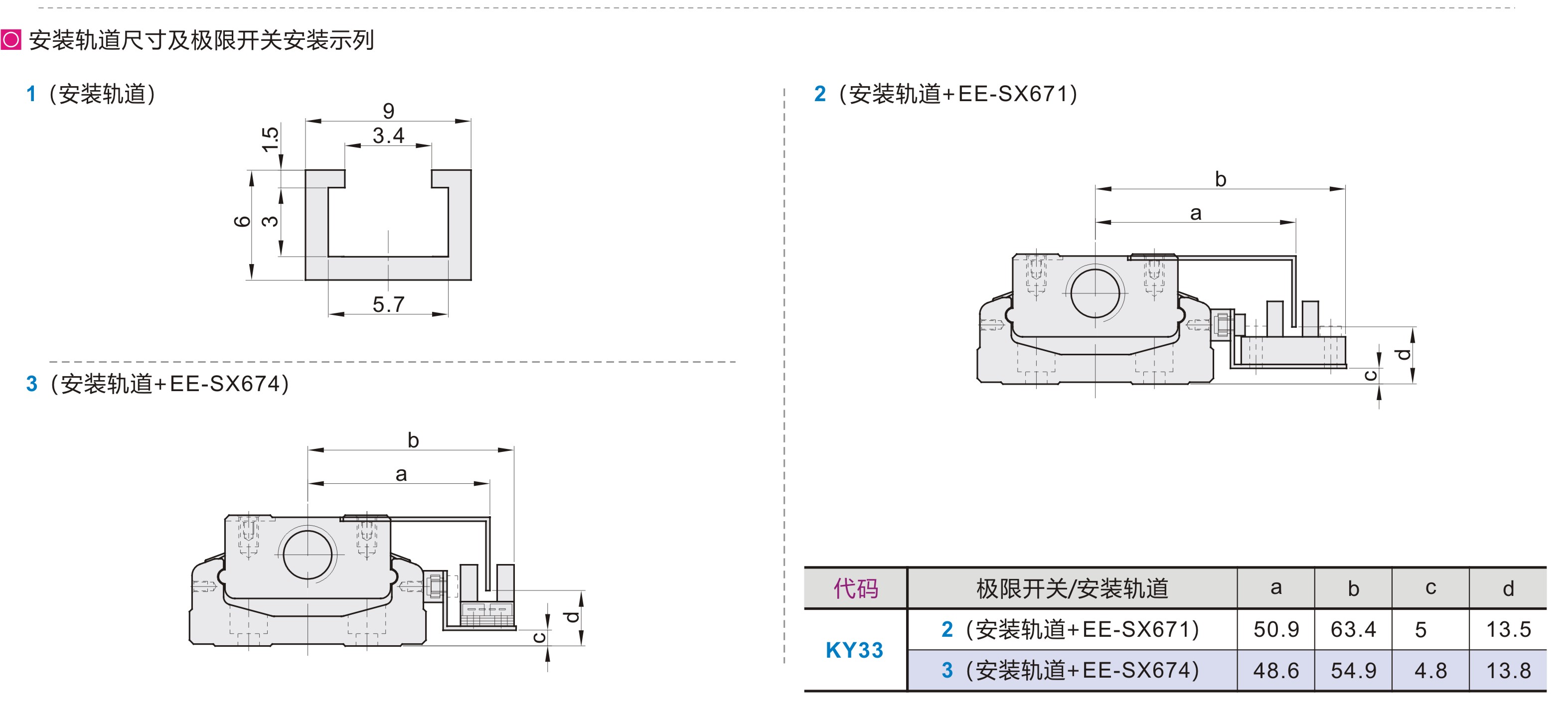

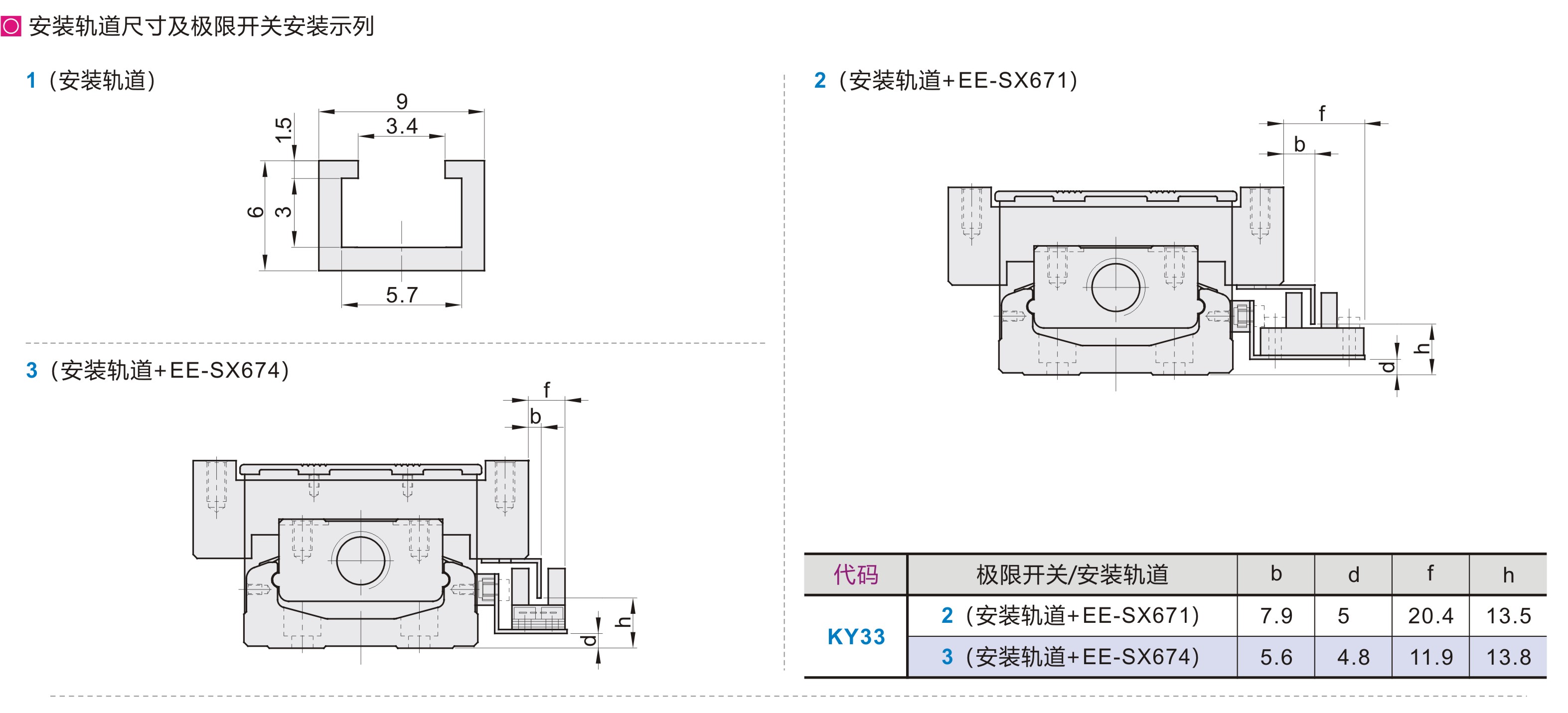

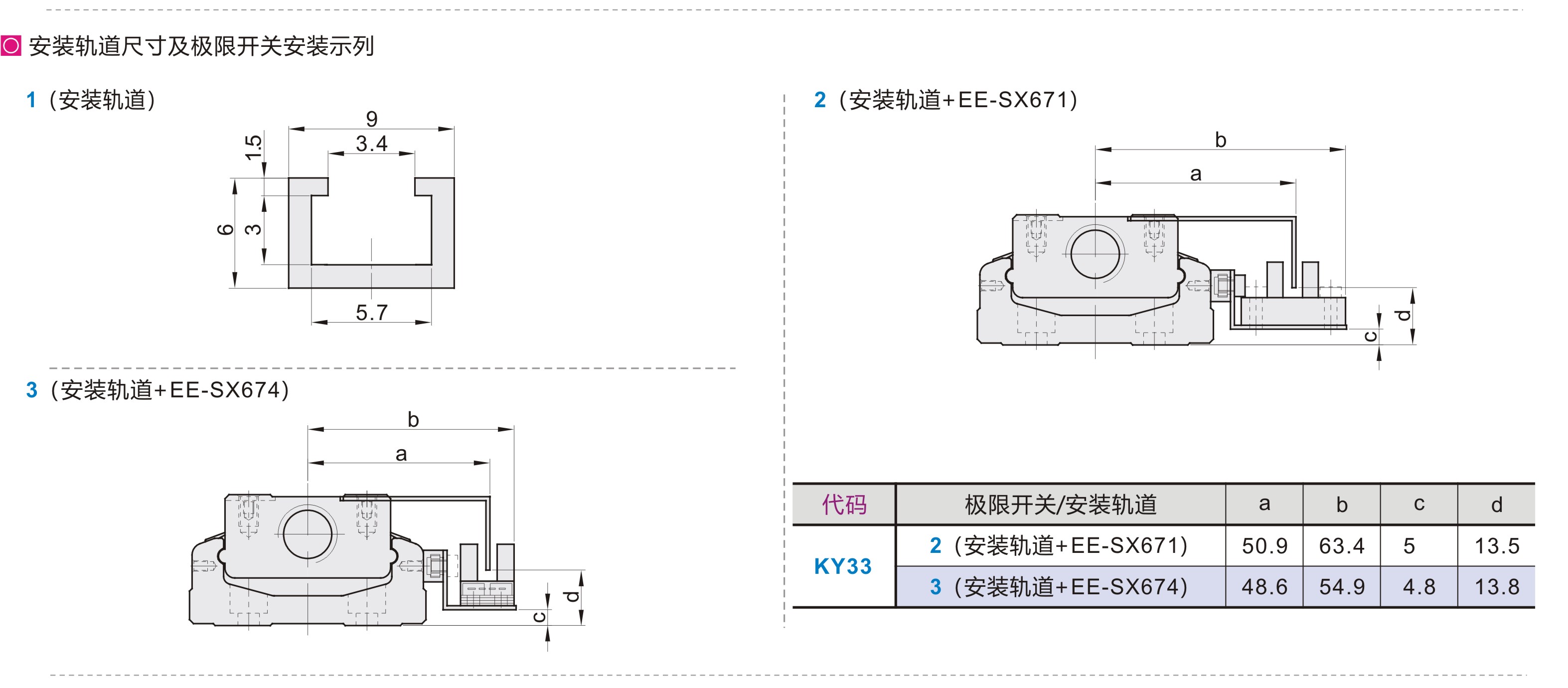

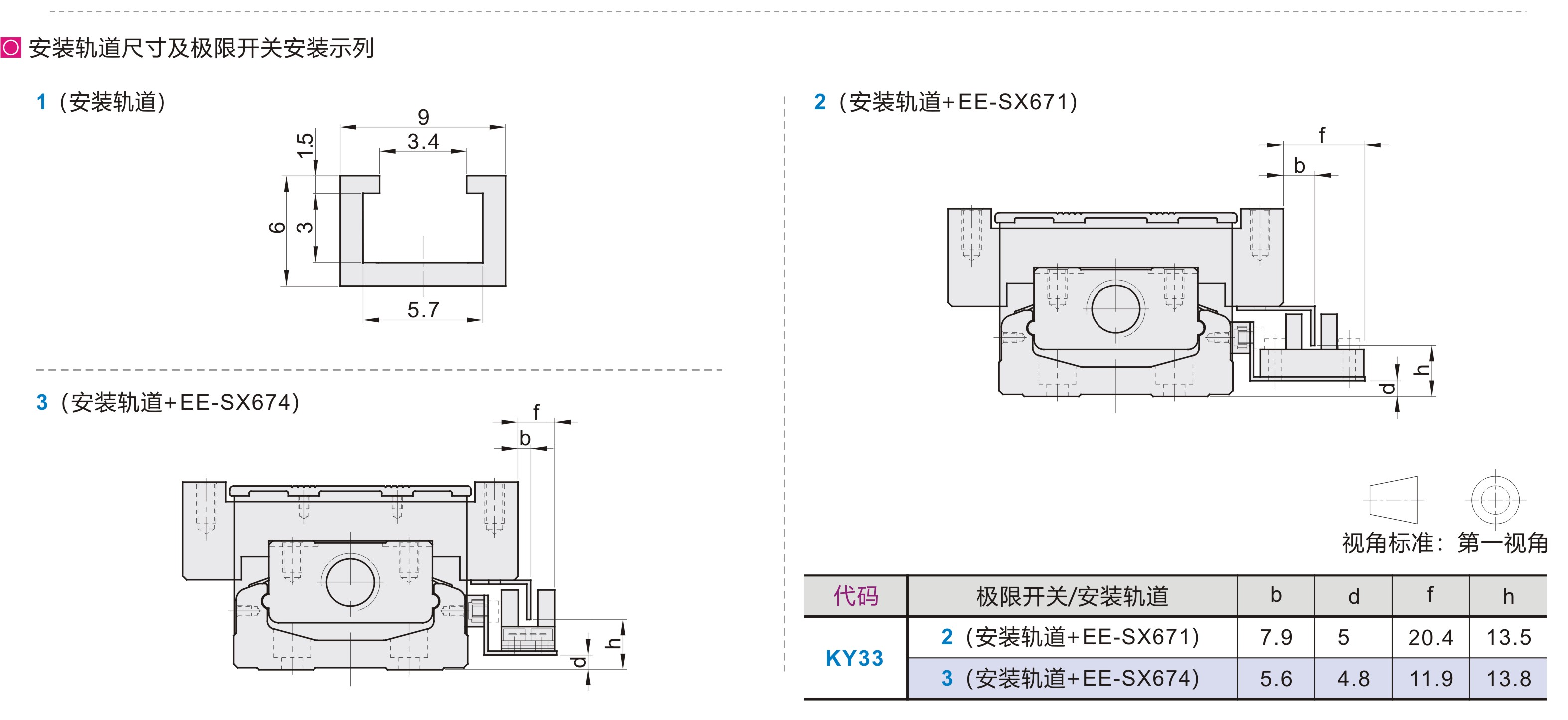

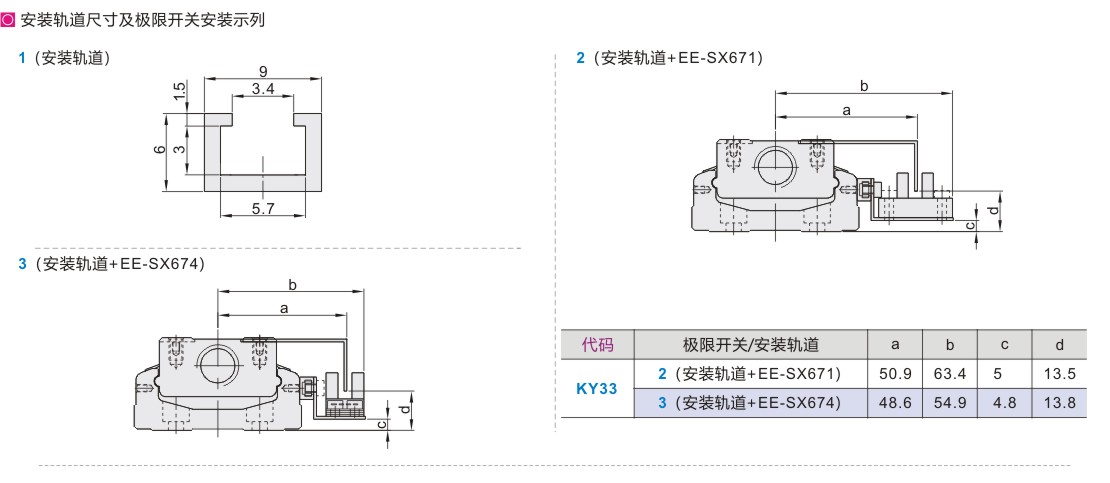

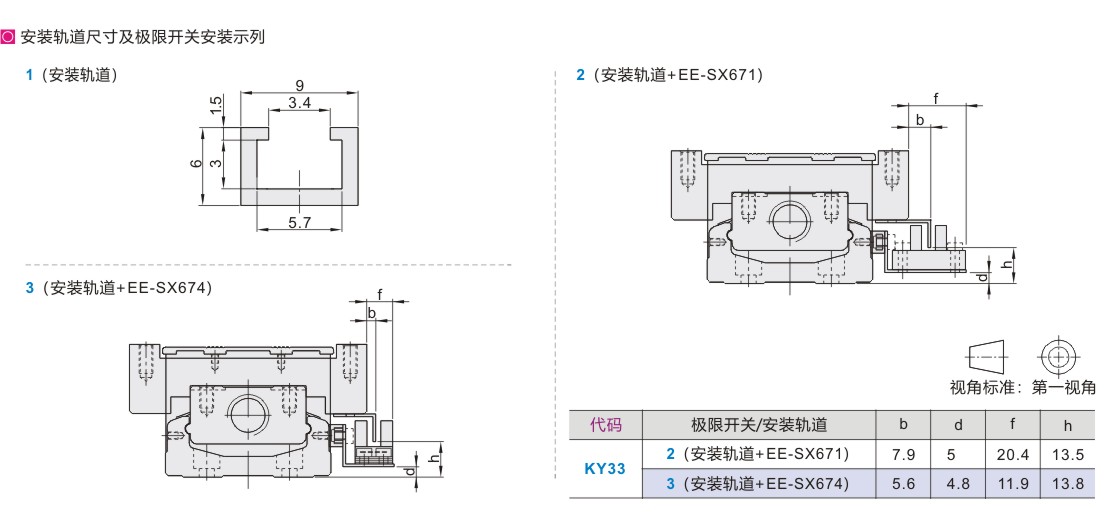

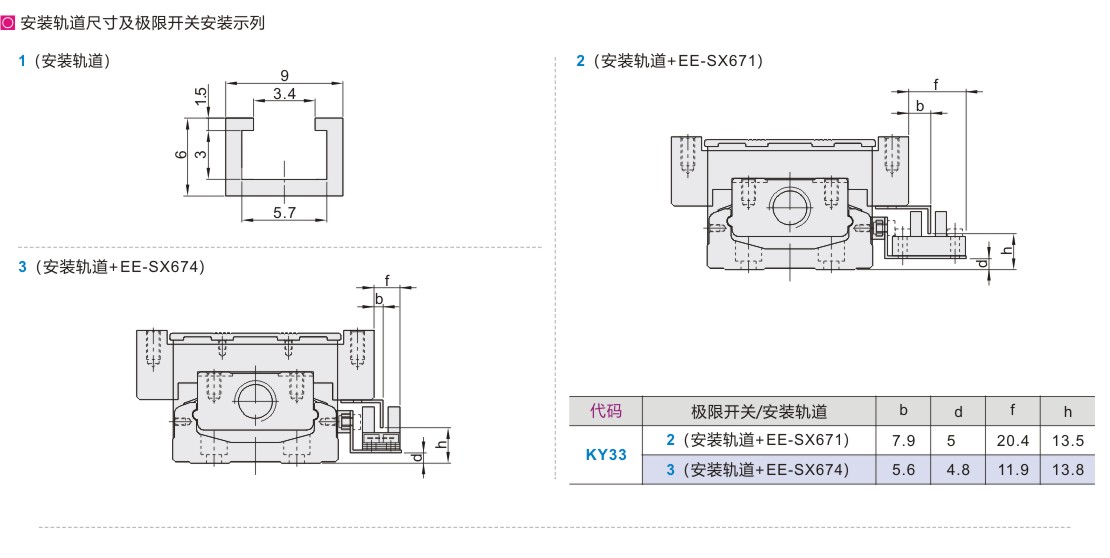

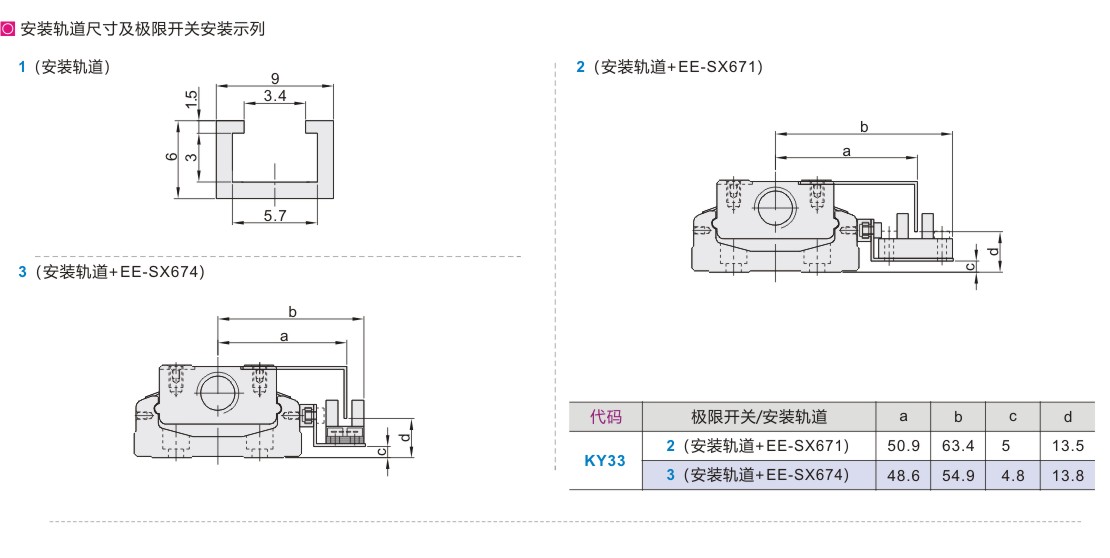

极限开关安装轨道

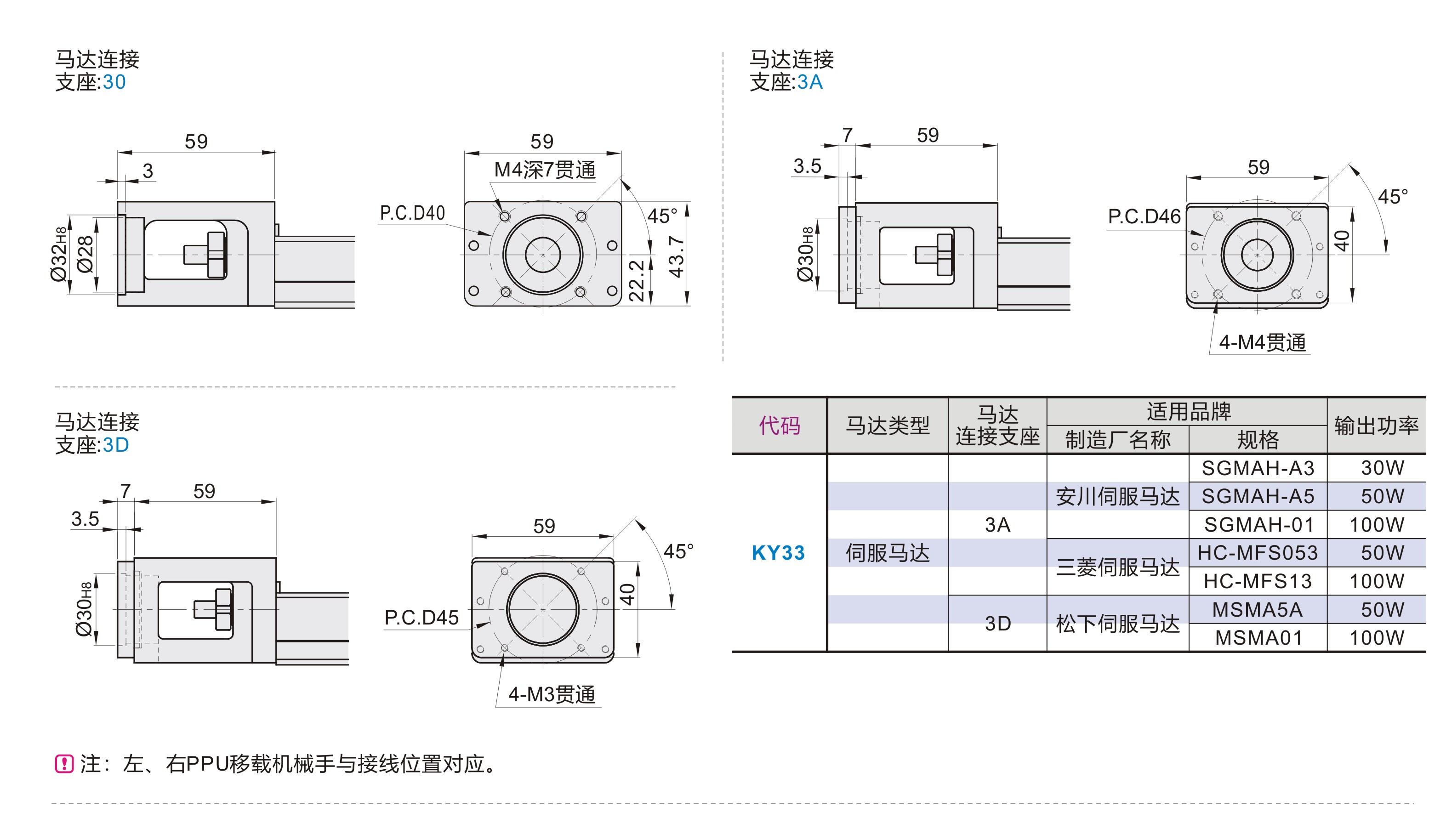

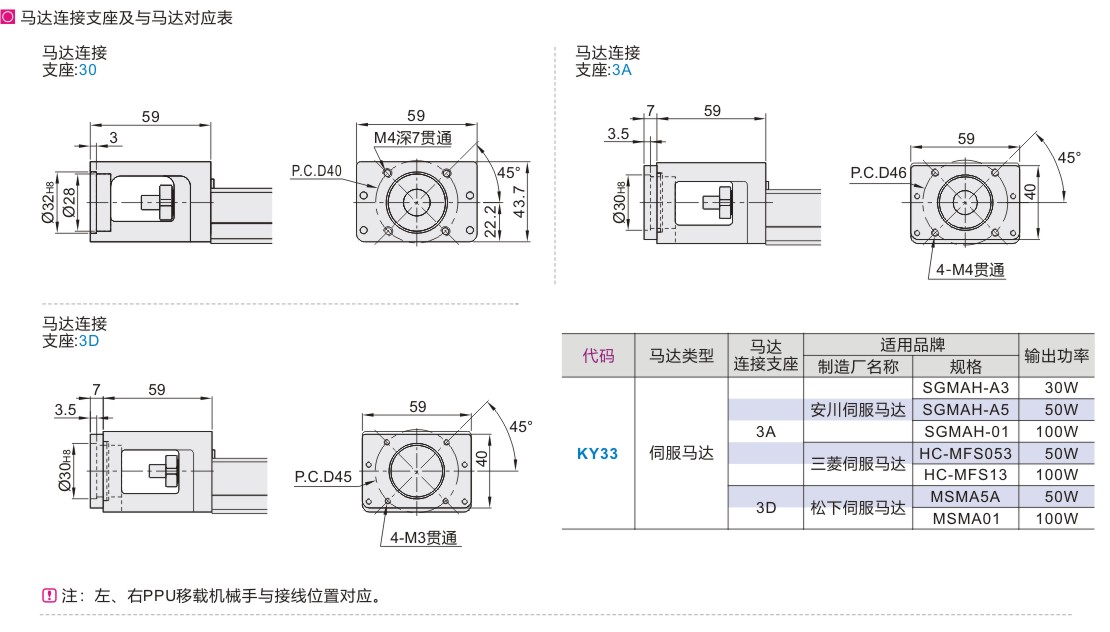

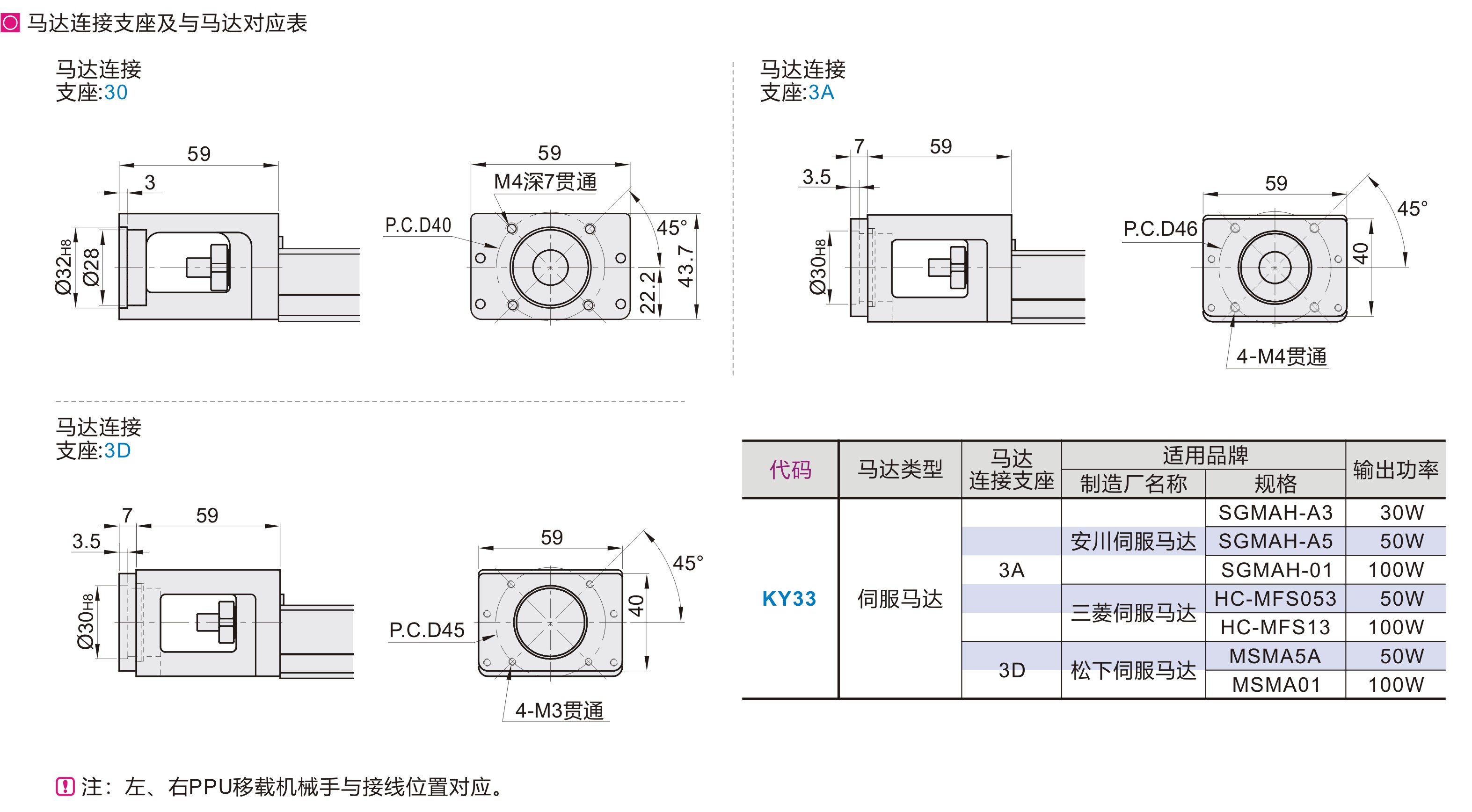

马达连接支座

图片仅供参考，请以已选的规格为准

银泰 KY单轴驱动器 33系列短型无护盖含铝护盖伺服马达型导程5/10 染黑处理

品牌名称：

银泰

条件筛选：

滑块高度尺寸 33

马达方向马达直连

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

产品问答

材质图

参数图

材质图

33系列·标准型·无护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY33	伺服马达型	5、10	SCM	铬钼合金	58~62HRC	铝合金	染黑

33系列·标准型·含铝护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY33	伺服马达型	5、10	SCM	铬钼合金	58~62HRC	铝合金	染黑

33系列·短型·无护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY33	伺服马达型	5、10	SCM	铬钼合金	58~62HRC	铝合金	染黑

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

33系列·短型·含铝护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY33	伺服马达型	5、10	SCM	铬钼合金	58~62HRC	铝合金	染黑

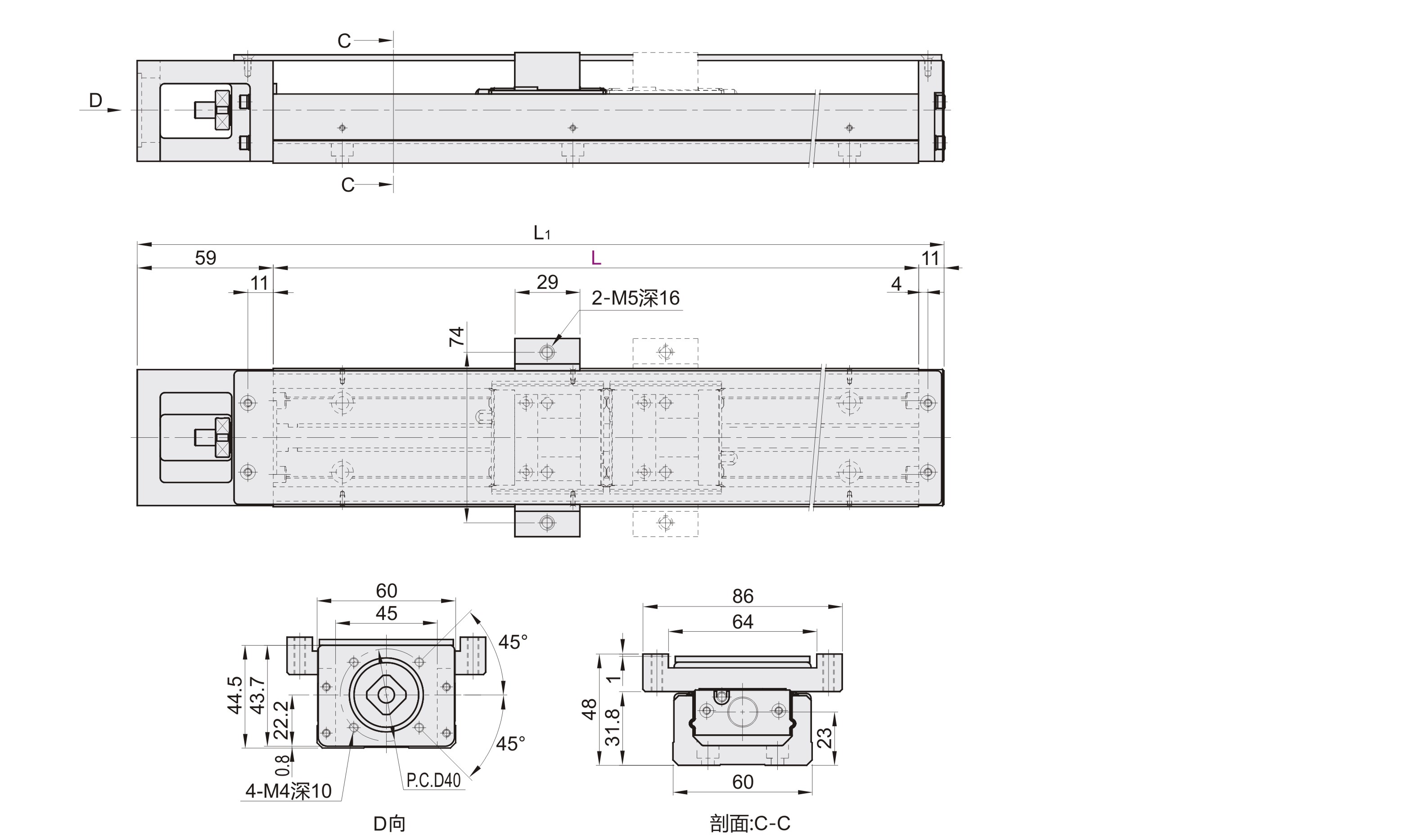

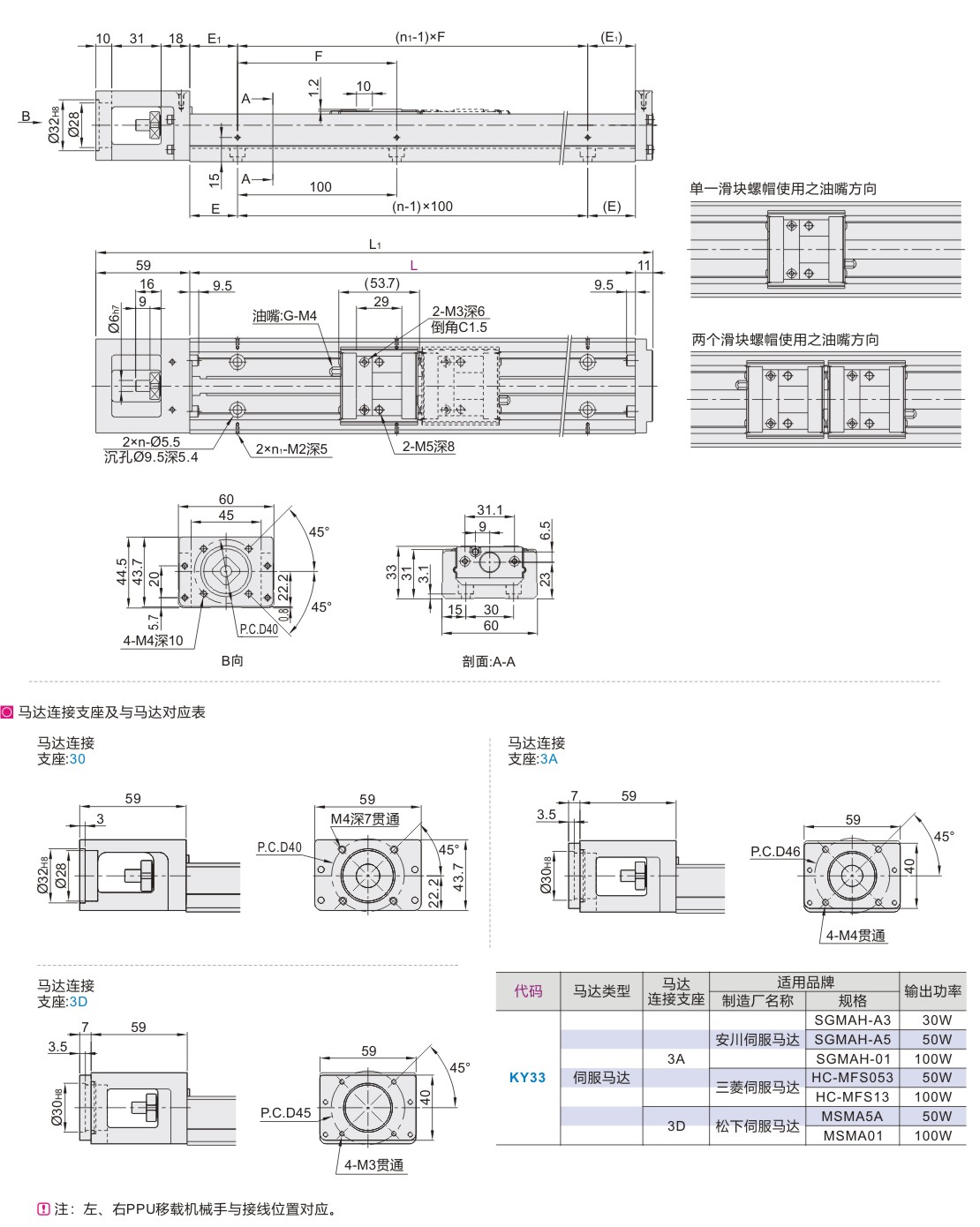

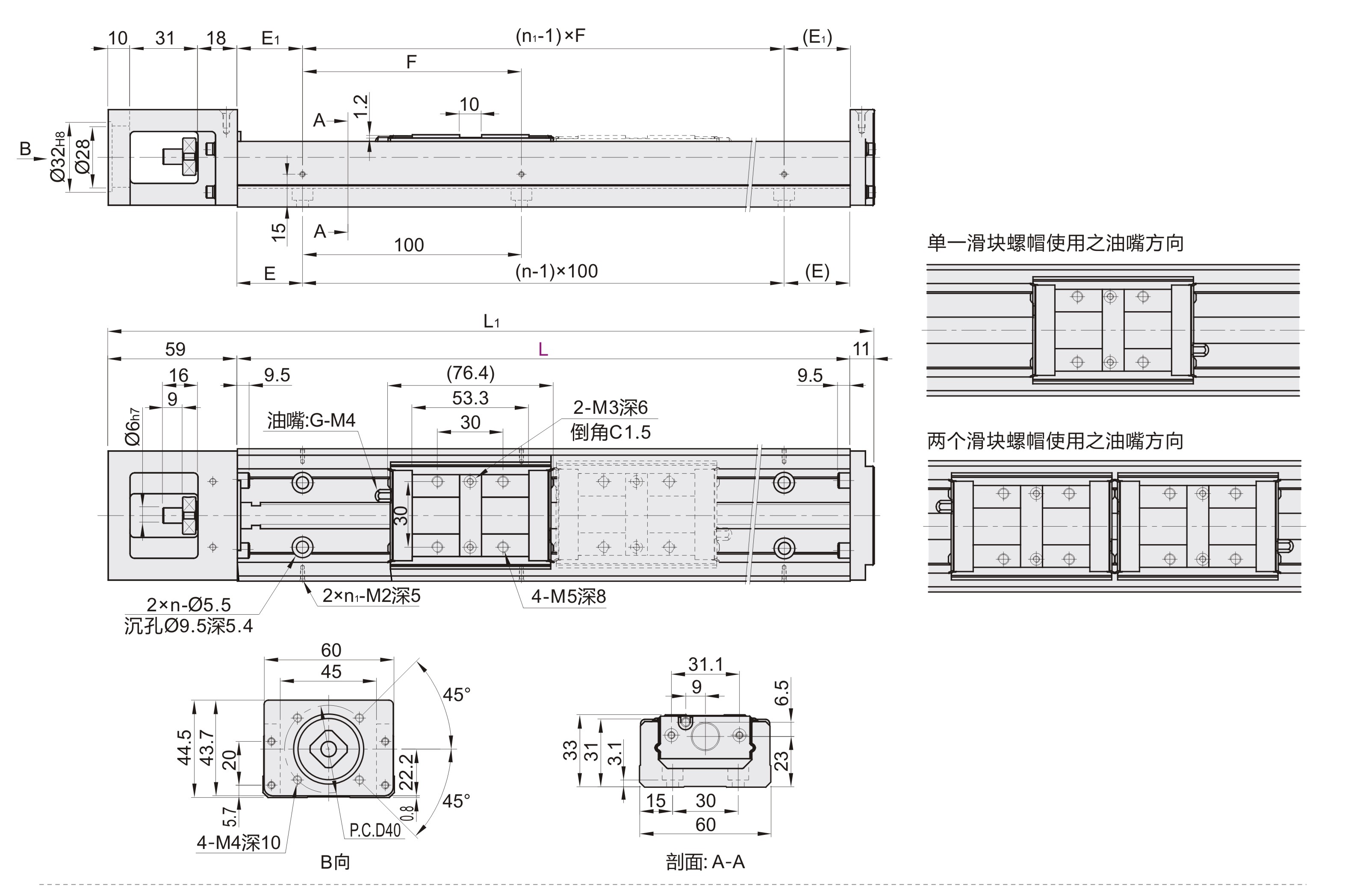

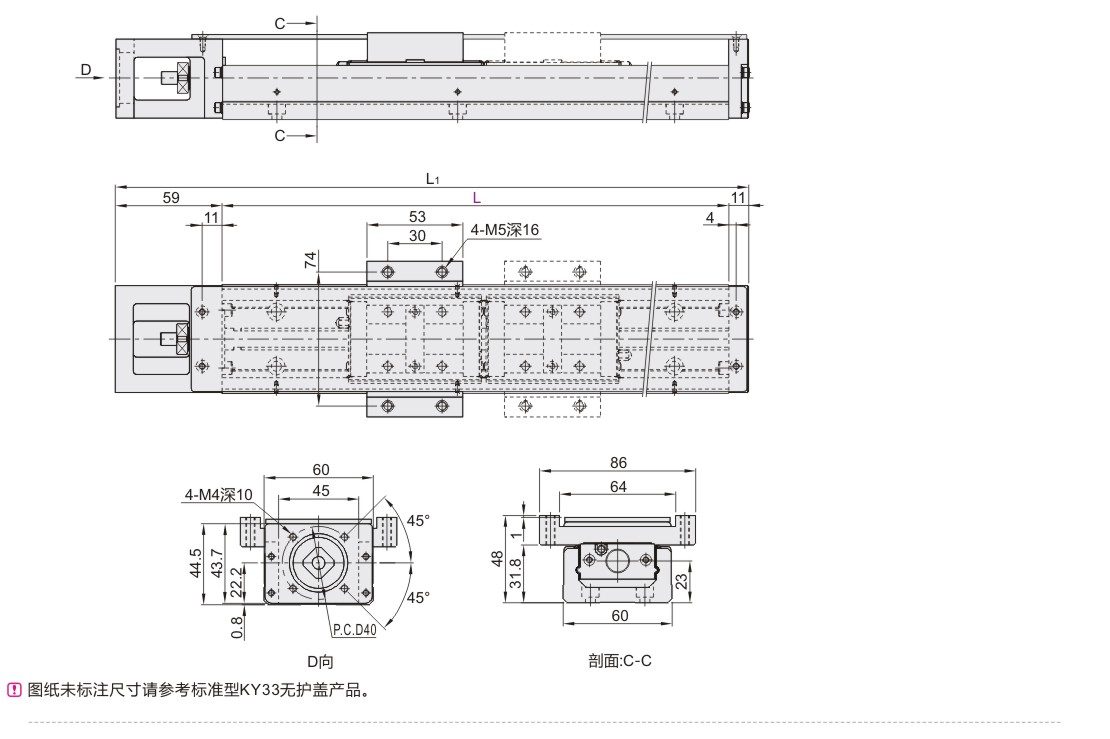

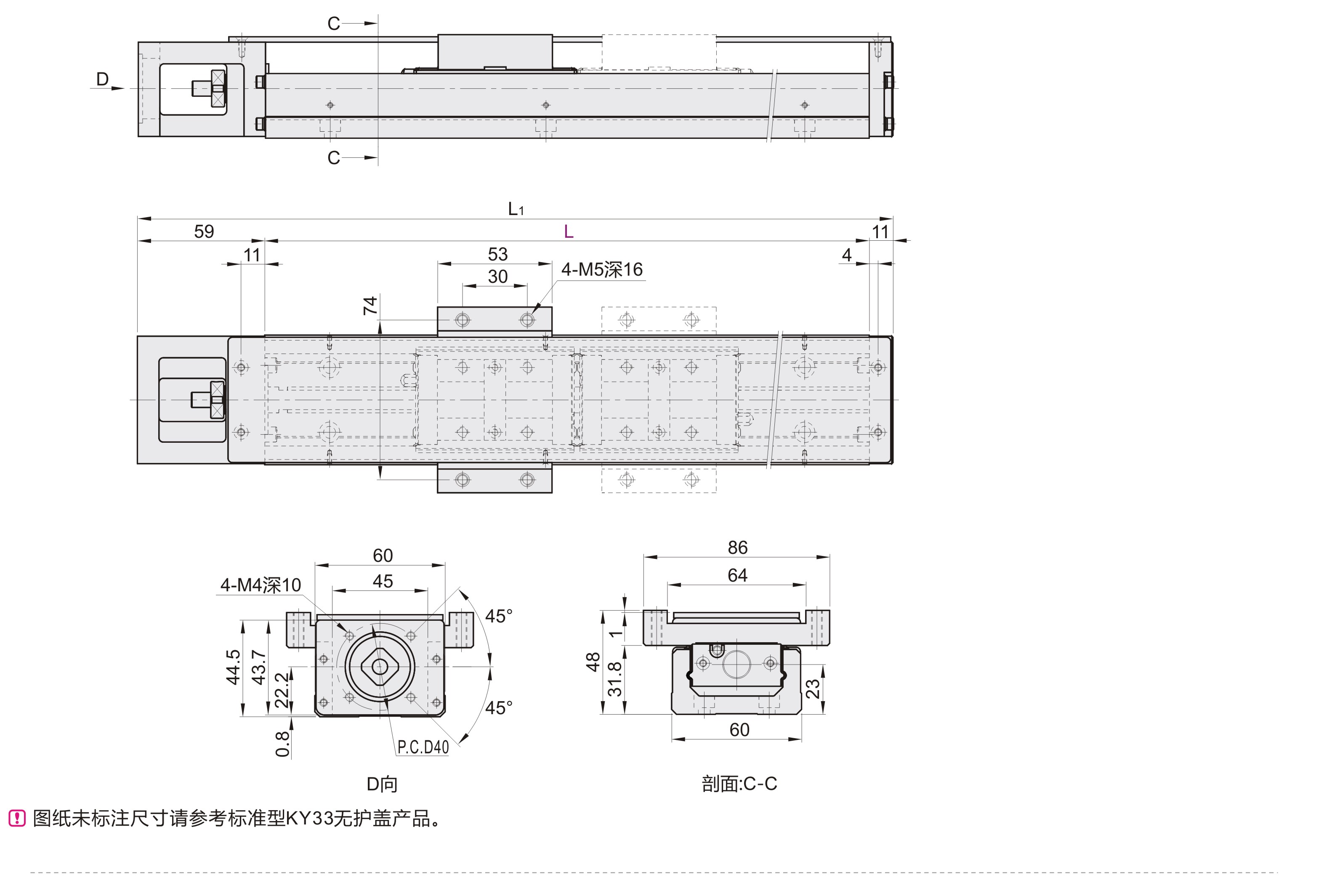

参数图

选型表

33系列·标准型·无护盖

型号		滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	F	n	n1	最大行程		重量(kg)
代码	规格							轴径	导程							单滑座	双滑座	单滑座	双滑座
KY33	1205 1210	A(单滑座) B(双滑座)	150※	H(精密级) P(高精密级)	0(无护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	30 3A 3D	12	5 10	220	25	25	100	2	2	54.5	—	1.67	—
			200※							270	50	50				104.5		1.98
			300							370			200	3		204.5	128	2.56	2.91
			400							470		100		4		304.5	228	3.15	3.5
			500							570		50		5	3	404.5	328	3.85	4.2
			600							670		100		6		504.5	428	4.46	4.81

※选择轨道长度150/200时，无双滑座。

33系列·标准型·含铝护盖

型号		滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	F	n	n1	最大行程		重量(kg)
代码	规格							轴径	导程							单滑座	双滑座	单滑座	双滑座
KY33	1205 1210	A(单滑座) B(双滑座)	150※	H(精密级) P(高精密级)	1(铝护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	30 3A 3D	12	5 10	220	25	25	100	2	2	54.5	—	1.87	—
			200※							270	50	50				104.5		2.18
			300							370			200	3		204.5	128	2.76	3.21
			400							470		100		4		304.5	228	3.38	3.83
			500							570		50		5	3	404.5	328	4.09	4.54
			600							670		100		6		504.5	428	4.71	5.16

※选择轨道长度150/200时，无双滑座。

33系列·短型·无护盖

型号		滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	F	n	n1	最大行程		重量(kg)
代码	规格							轴径	导程							单滑座	双滑座	单滑座	双滑座
KY33	1205 1210	C(单滑座) D(双滑座)	150	H(精密级) P(高精密级)	0(无护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	30 3A 3D	12	5 10	220	25	25	100	2	2	78.8	26.6	1.57	1.8
			200							270	50	50				128.8	76.6	1.86	2.09
			300							370			200	3		228.8	176.6	2.45	2.68
			400							470		100		4		328.8	276.6	3.05	3.28
			500							570		50		5	3	428.8	376.6	3.73	3.96
			600							670		100		6		528.8	476.6	4.34	4.57

33系列·短型·含铝护盖

型号		滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	F	n	n1	最大行程		重量(kg)
代码	规格							轴径	导程							单滑座	双滑座	单滑座	双滑座
KY33	1205 1210	C(单滑座) D(双滑座)	150	H(精密级) P(高精密级)	1(铝护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	30 3A 3D	12	5 10	220	25	25	100	2	2	78.8	26.6	1.68	1.93
			200							270	50	50				128.8	76.6	1.99	2.24
			300							370			200	3		228.8	176.6	2.62	2.87
			400							470		100		4		328.8	276.6	3.26	3.51
			500							570		50		5	3	428.8	376.6	3.99	4.24
			600							670		100		6		528.8	476.6	4.64	4.89

精度等级

33系列·标准型·无护盖

代码	轨道长度 L	反覆定位精度		定位精度		行走平行度		背隙		启动扭矩
		精密级	高精密级	精密级	高精密级	精密级	高精密级	精密级	高精密级	精密级	高精密级
KY33	150	±0.01	±0.003	0.06	0.020	—	0.010	0.020	0.003	7	15
	200
	300
	400
	500			0.10	0.025		0.015
	600

性能表

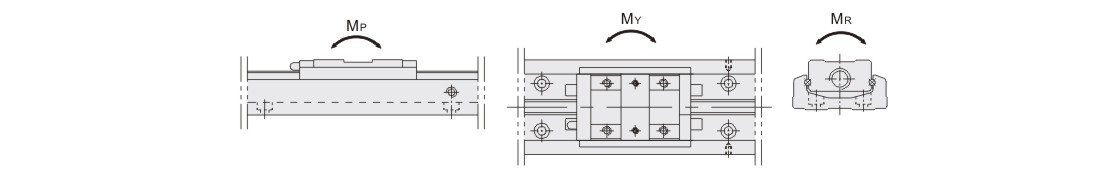

容许静力矩

代码	导程	容许静力矩
		直线导轨
		俯仰MP(N-m)		偏摆MY(N-m)				滚动MR(N-m)
		单滑座	双滑座	单滑座			双滑座	单滑座	双滑座
KY33	5	156.6	858.6	156.6			858.5	462	924
	10

容许负载

代码	导程	基本额定负载(KN)
		直线导轨		滚珠丝杠
		C(动)	Co(静)	C(动)		Co(静)
		精密级/高精密级		精密级	高精密级	精密级	高精密级
KY33	5	12.21	22.11	2.25	2.94	4.31	5.1
	10			2.16	2.84	3.72	4.51
