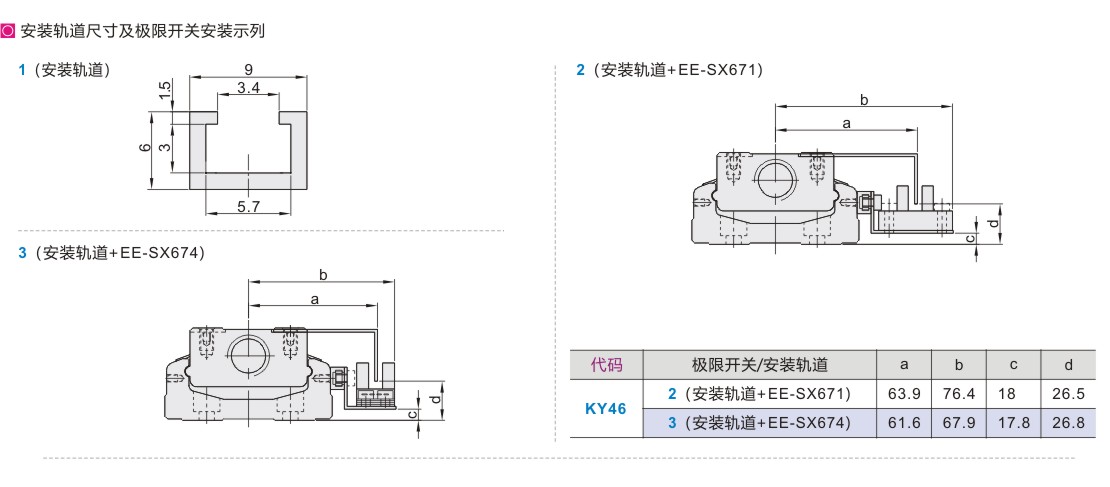

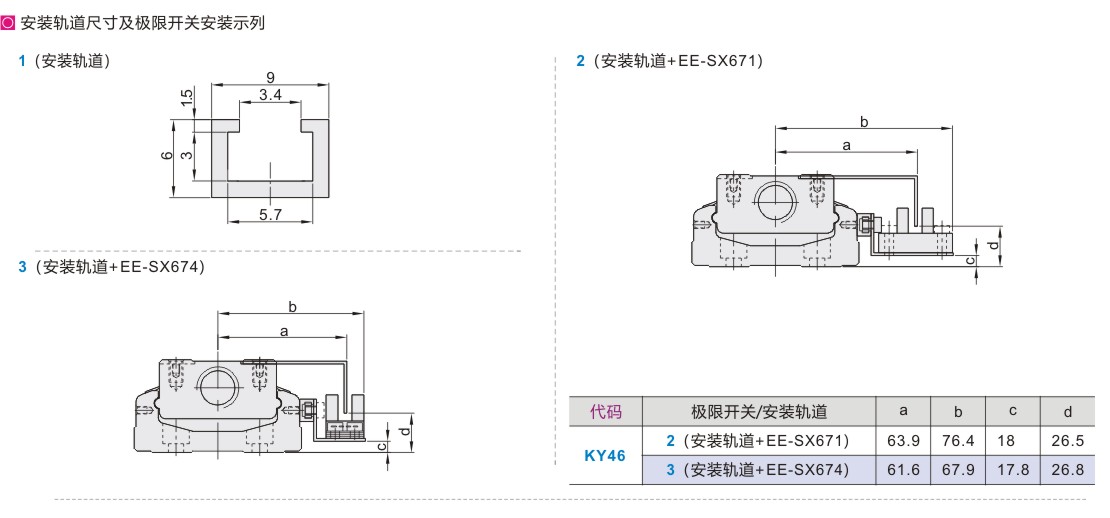

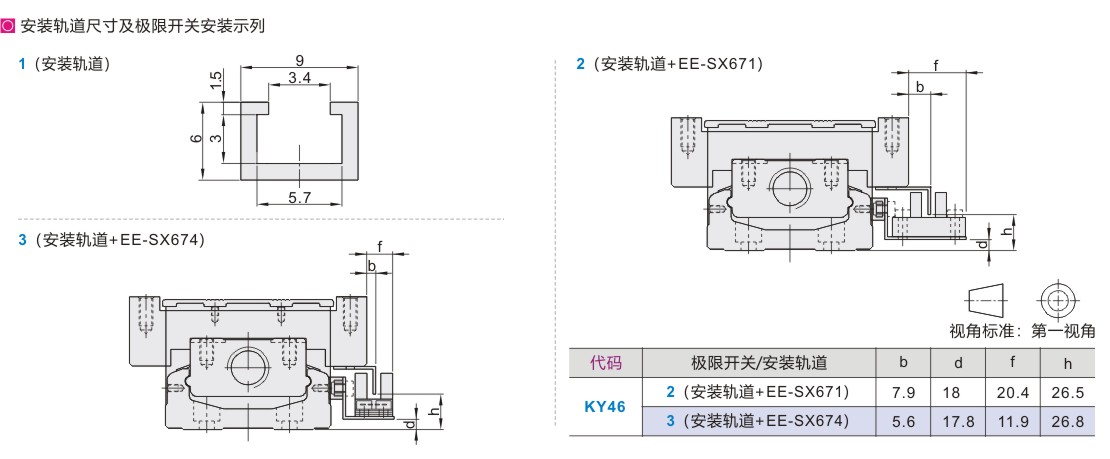

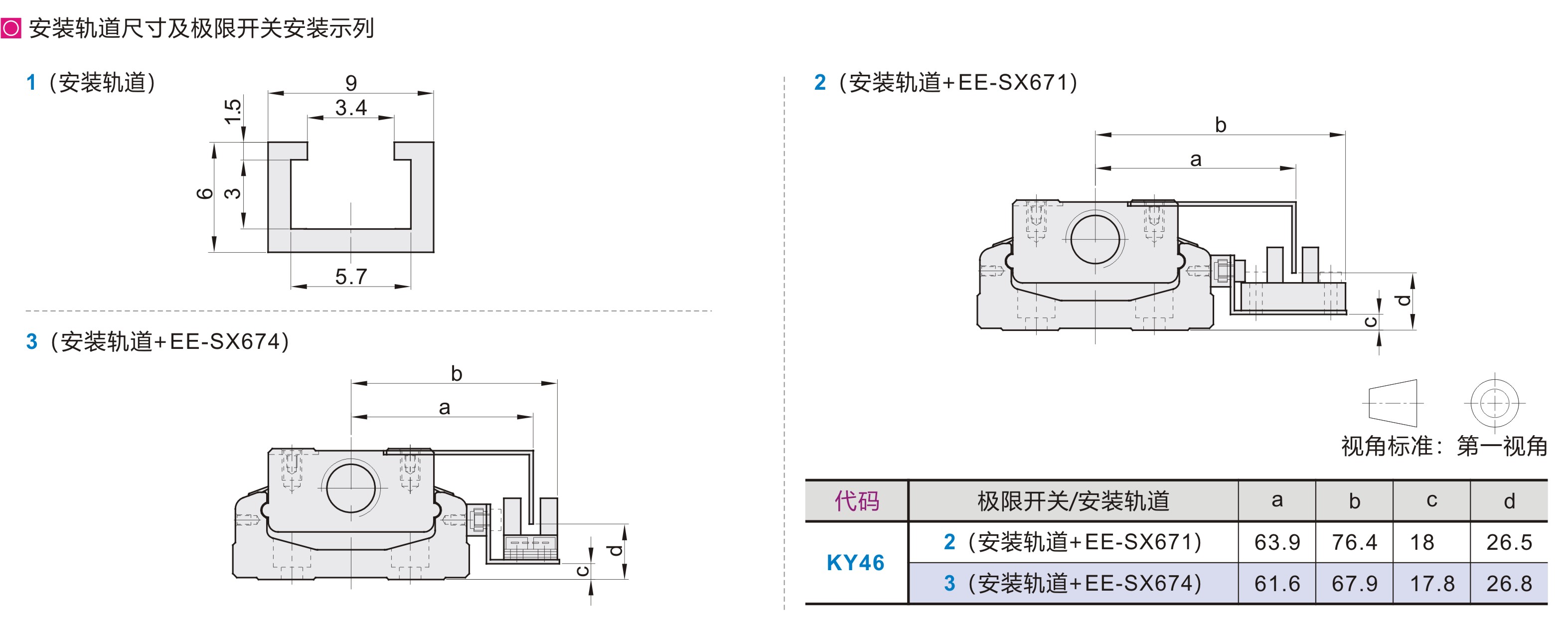

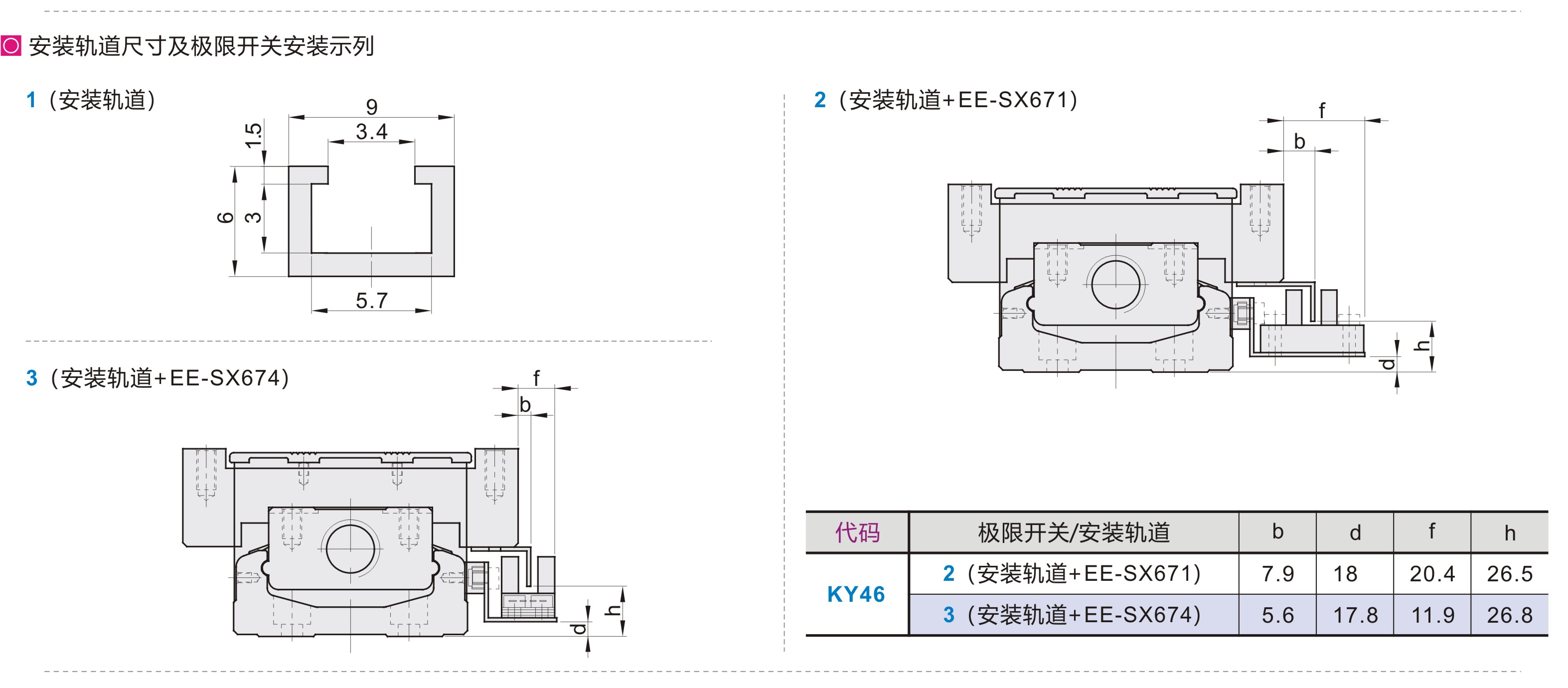

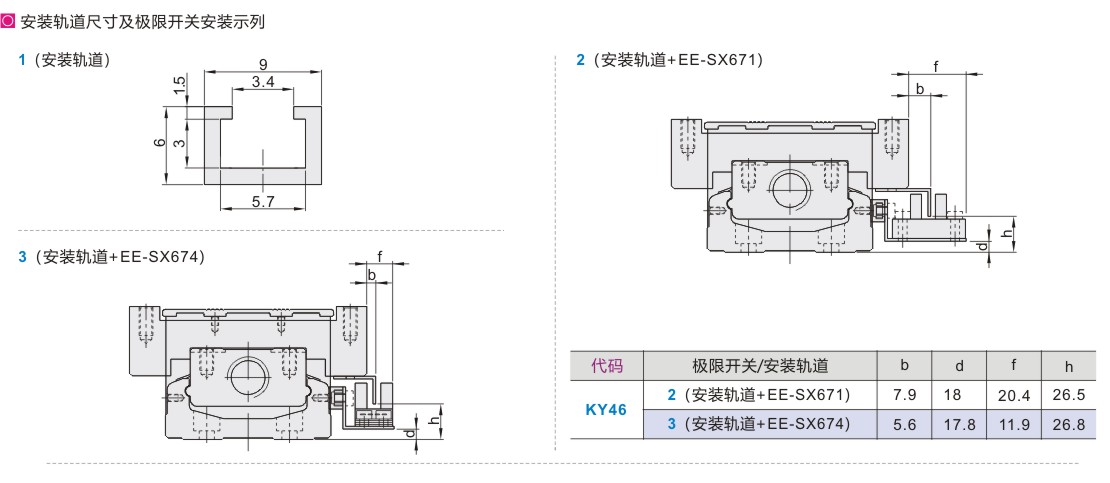

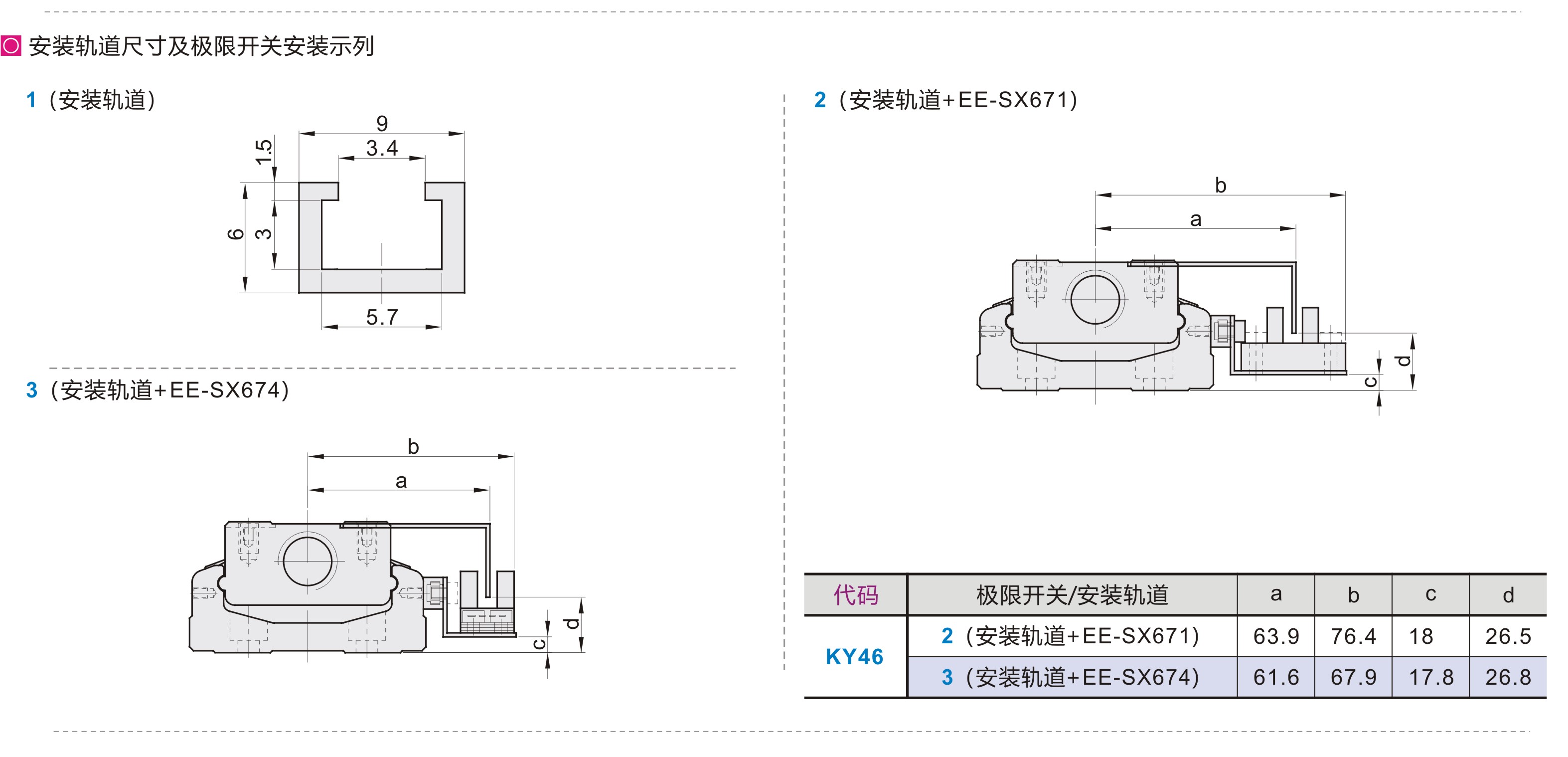

极限开关安装轨道

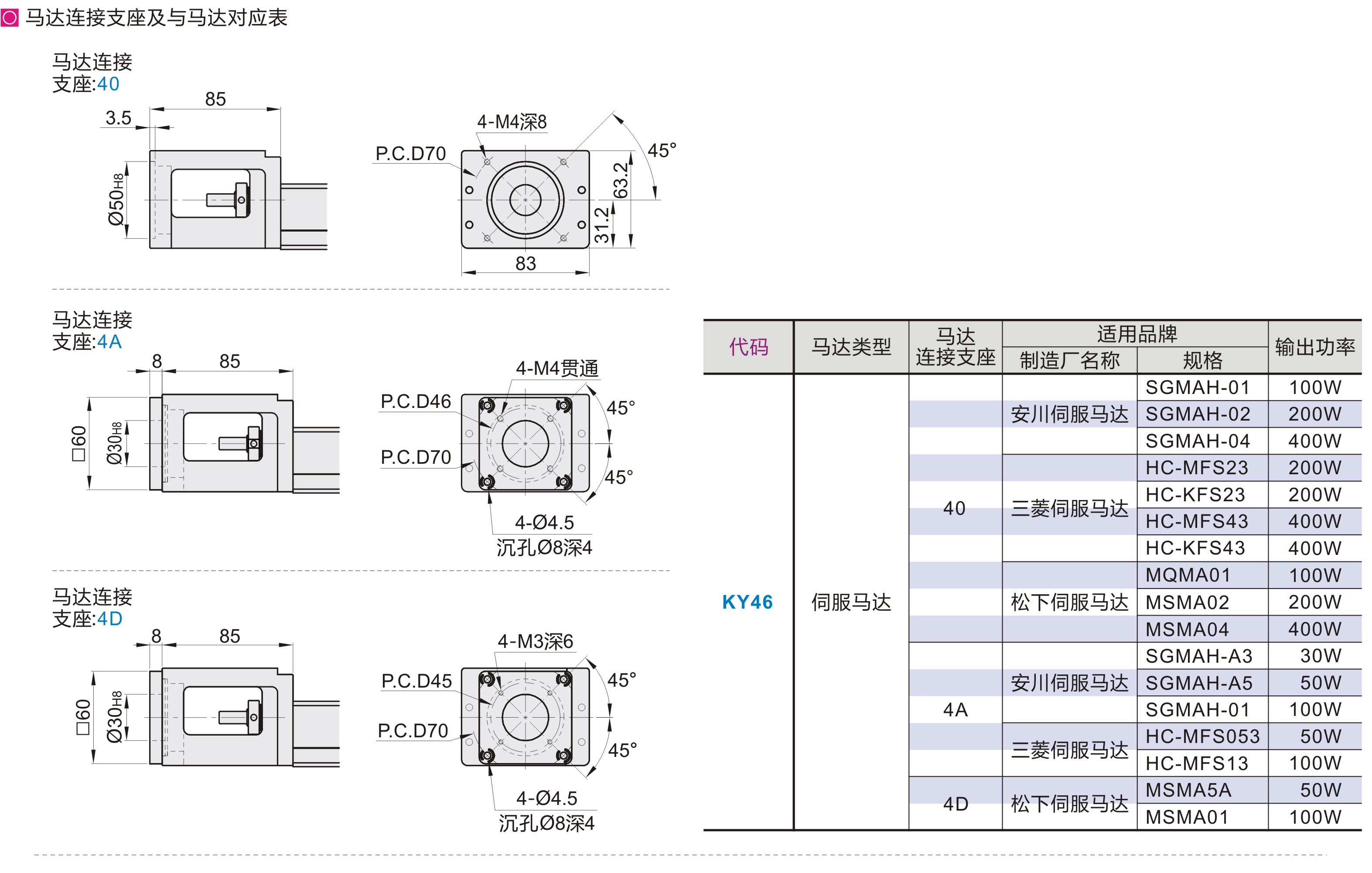

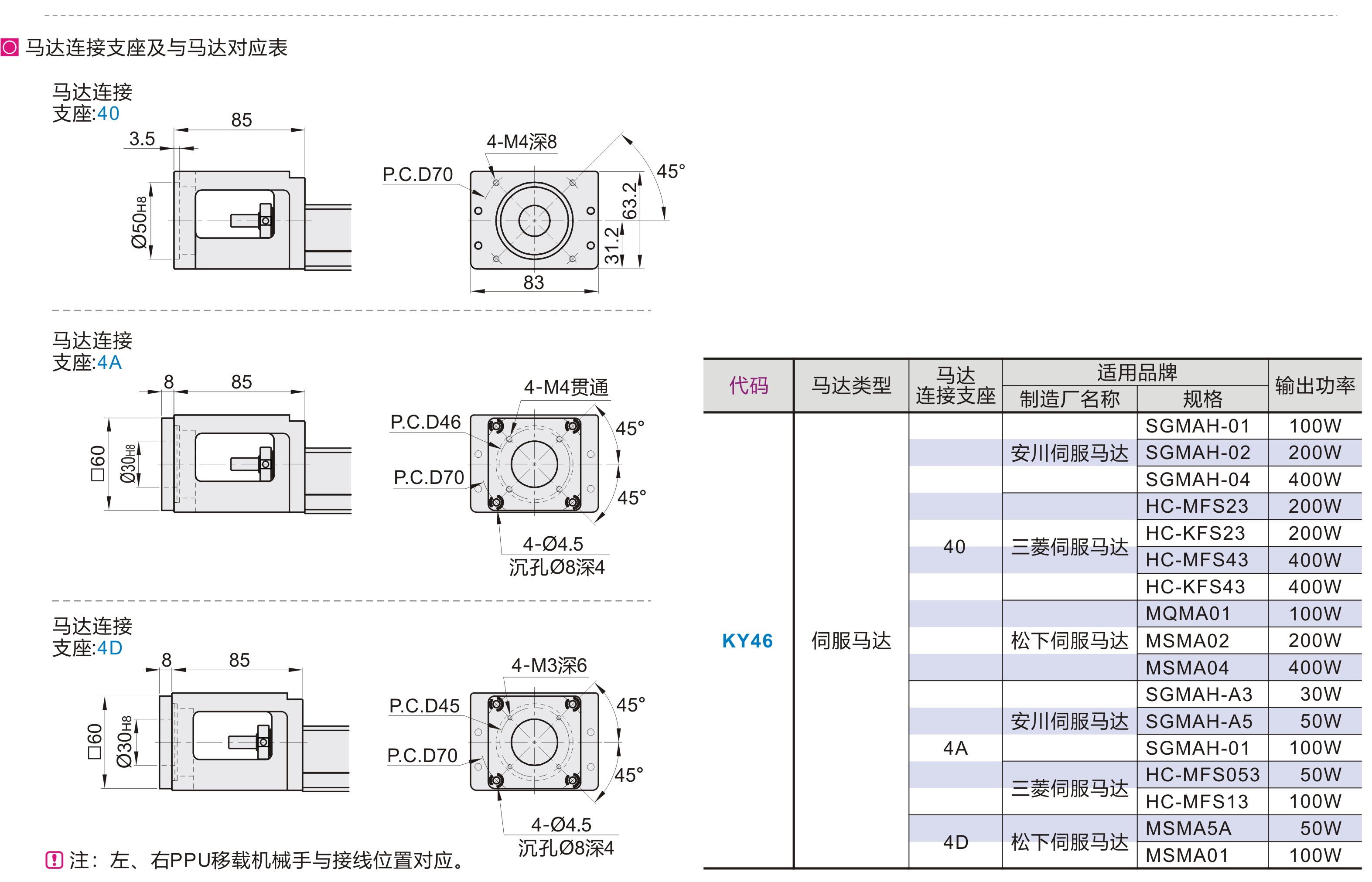

马达连接支座

图片仅供参考，请以已选的规格为准

银泰 KY单轴驱动器 46系列短型无护盖含铝护盖伺服马达型导程10/20 染黑处理

品牌名称：

银泰

条件筛选：

滑块高度尺寸 46

马达方向马达直连

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

产品问答

材质图

参数图

材质图

46系列·标准型·无护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY46	伺服马达型	10、20	SCM	铬钼合金	58~62HRC	铝合金	染黑

46系列·标准型·含铝护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY46	伺服马达型	10、20	SCM	铬钼合金	58~62HRC	铝合金	染黑

46系列·短型·无护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY46	伺服马达型	10、20	SCM	铬钼合金	58~62HRC	铝合金	染黑

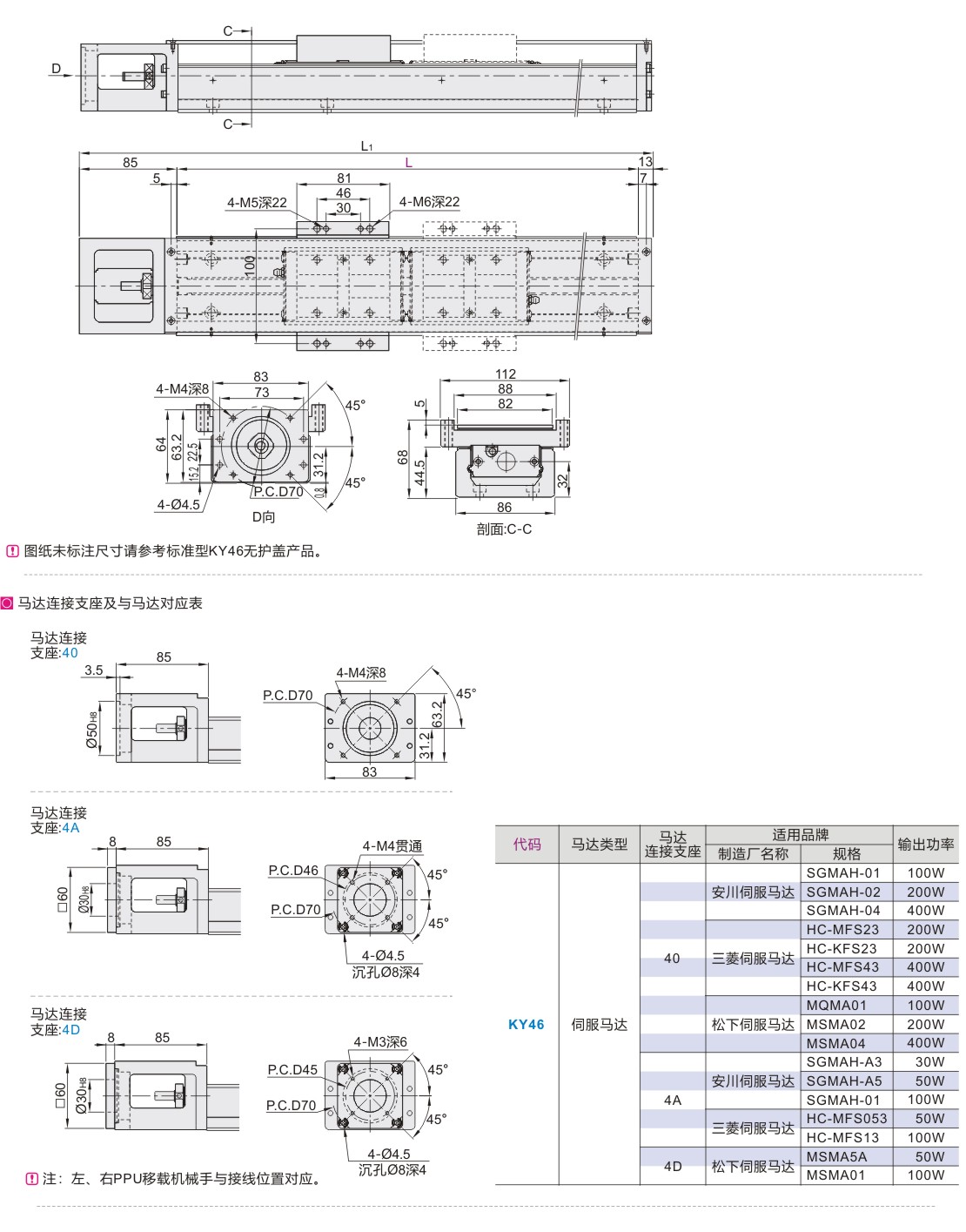

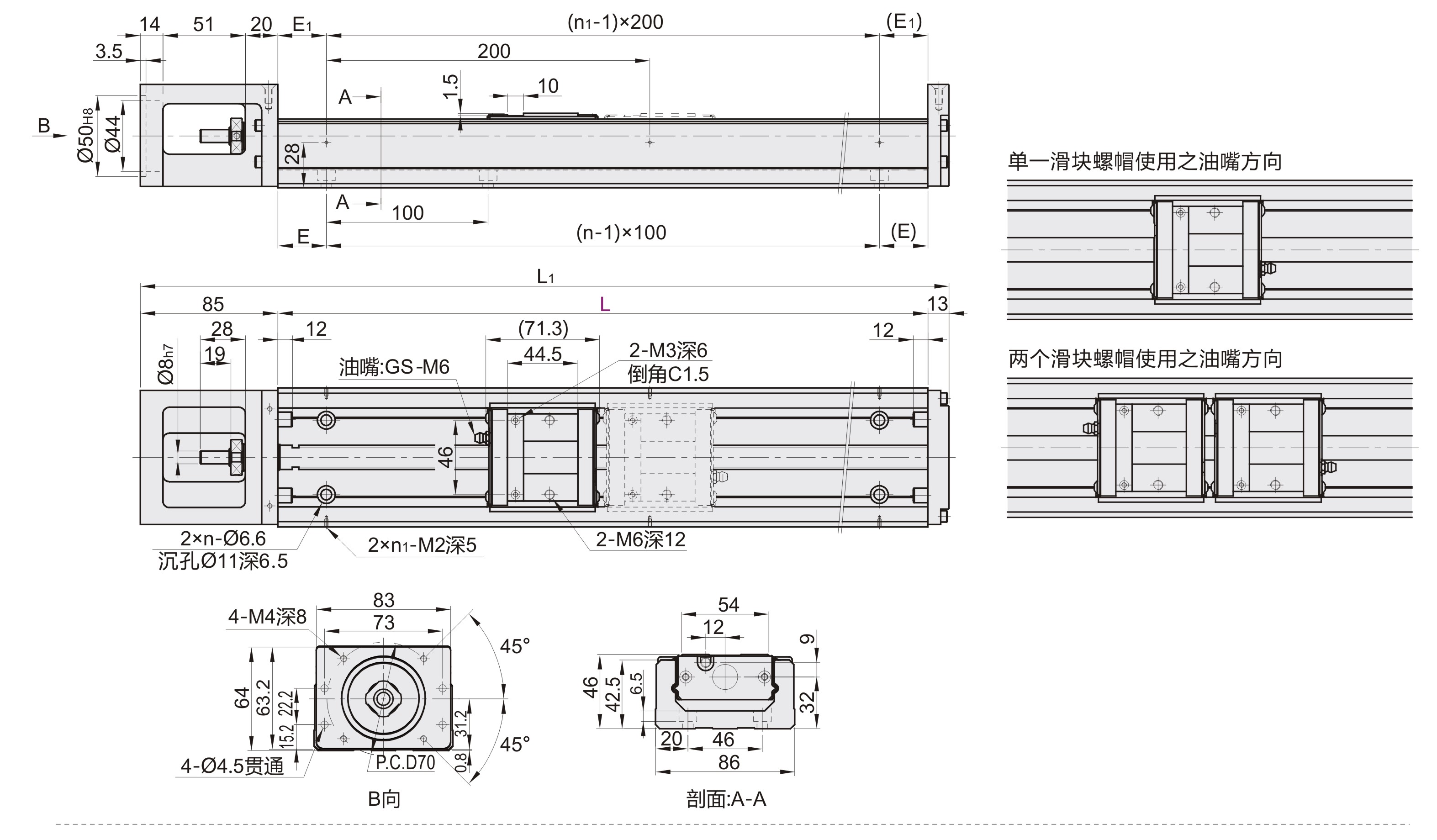

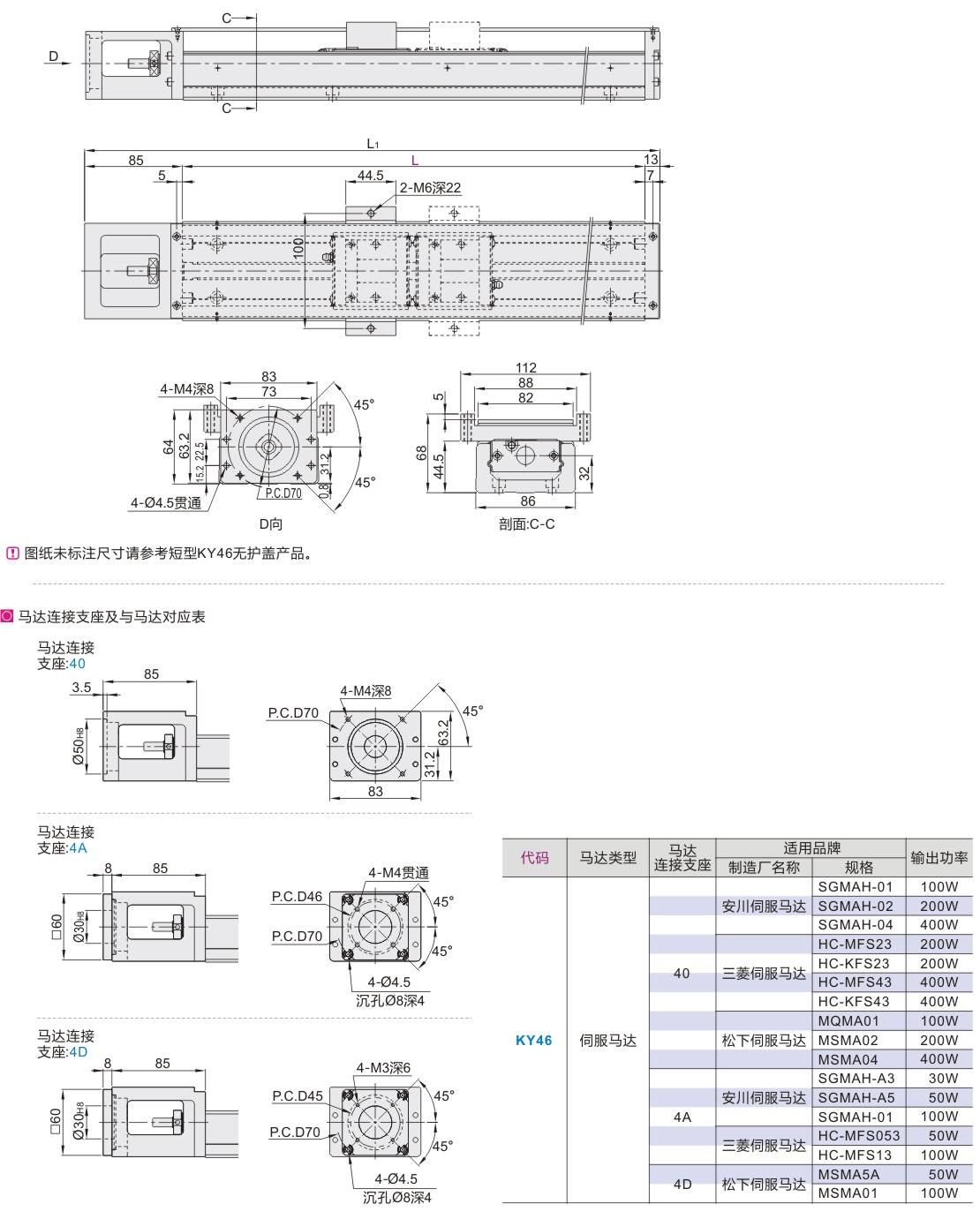

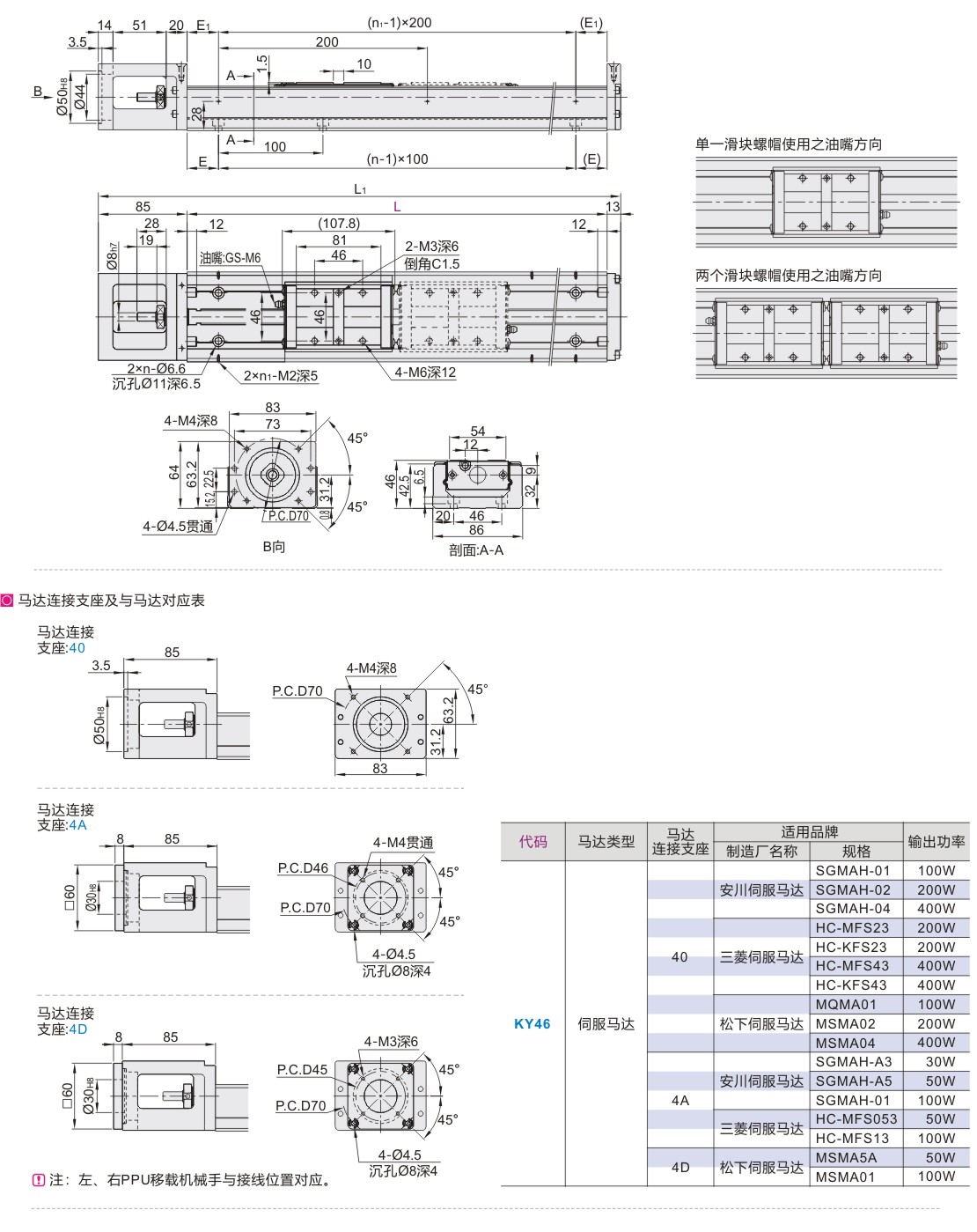

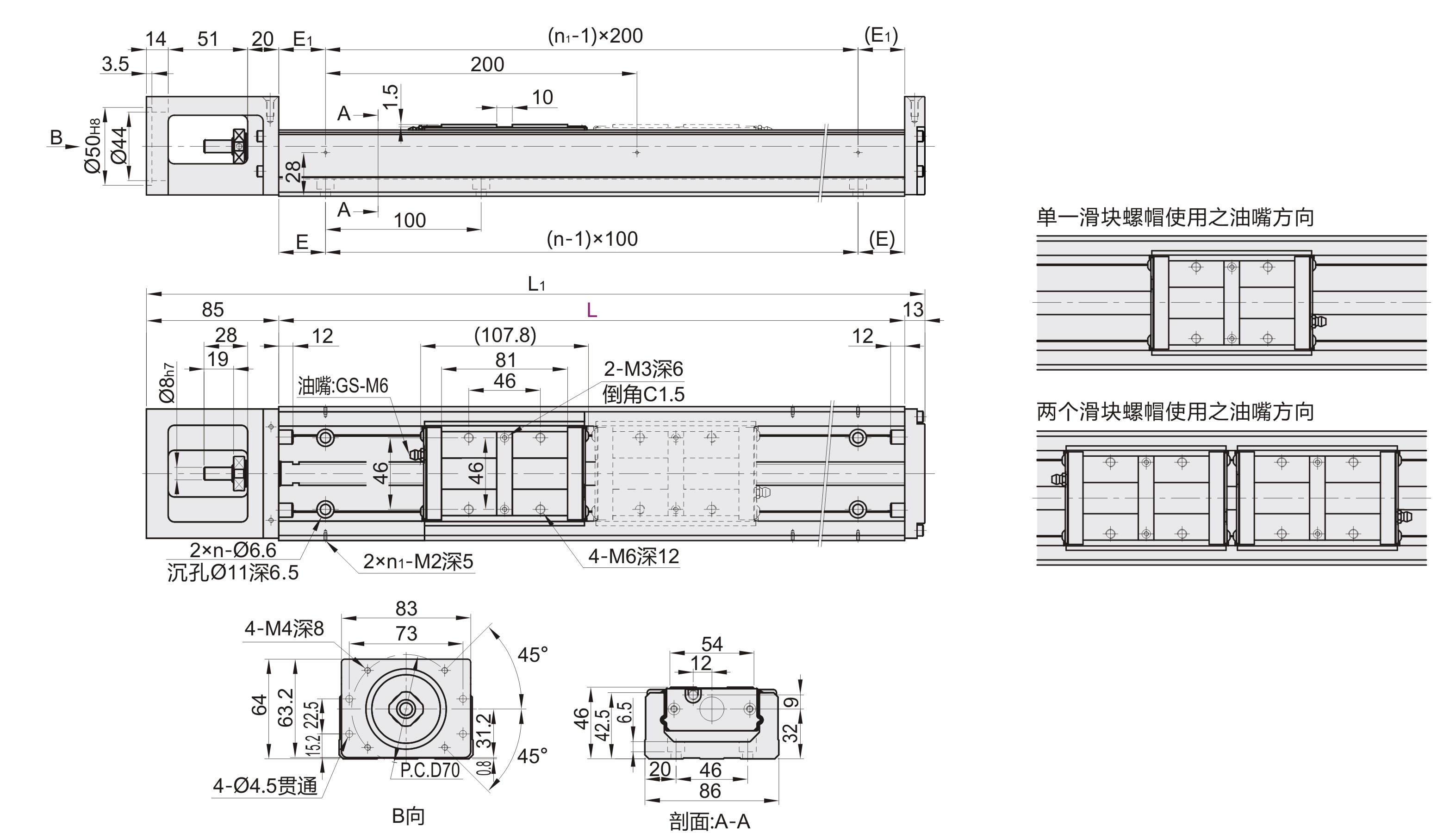

参数图

选型表

46系列·标准型·无护盖

型号		滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	n	n1	最大行程		重量(kg)
代码	规格	滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	轴径	导程	工作台长度 L1	E	E1	n	n1	单滑座	双滑座	单滑座	双滑座
KY46	1510 1520	A(单滑座) B(双滑座)	340	H(精密级) P(高精密级)	0(无护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	40 4A 4D	15	10 20	438	70	70	3	2	208.2	100.4	7.65	8.85
			440							538		20	4	3	308.2	200.4	8.94	10.14
			540							638		70	5	3	408.2	300.4	10.24	11.44
			640							738		20	6	4	508.2	400.4	11.55	12.75
			740							838		70	7	4	608.2	500.4	12.95	14.15
			840							938		20	8	5	708.2	600.4	14.1	15.3
			940							1038		70	9	5	808.2	700.4	15.24	16.44

46系列·标准型·含铝护盖

型号		滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	n	n1	最大行程		重量(kg)
代码	规格	滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	轴径	导程	工作台长度 L1	E	E1	n	n1	单滑座	双滑座	单滑座	双滑座
KY46	1510 1520	A(单滑座) B(双滑座)	340	H(精密级) P(高精密级)	1(铝护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	40 4A 4D	15	10 20	438	70	70	3	2	208.2	100.4	8.25	9.65
			440							538		20	4	3	308.2	200.4	9.54	10.94
			540							638		70	5	3	408.2	300.4	10.84	12.24
			640							738		20	6	4	508.2	400.4	12.15	13.55
			740							838		70	7	4	608.2	500.4	13.55	14.95
			840							938		20	8	5	708.2	600.4	14.65	16.05
			940							1038		70	9	5	808.2	700.4	15.84	17.24

46系列·标准型·无护盖

型号		滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	n	n1	最大行程		重量(kg)
代码	规格	滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	轴径	导程	工作台长度 L1	E	E1	n	n1	单滑座	双滑座	单滑座	双滑座
KY46	1510 1520	C(单滑座) D(双滑座)	340	H(精密级) P(高精密级)	0(无护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	40 4A 4D	15	10 20	438	70	70	3	2	244.7	173.4	7.25	8.05
			440							538		20	4	3	344.7	273.4	8.54	9.34
			540							638		70	5	3	444.7	373.4	9.84	10.64
			640							738		20	6	4	544.7	473.4	11.15	11.95
			740							838		70	7	4	644.7	573.4	12.55	13.35
			840							938		20	8	5	744.7	673.4	13.65	14.45
			940							1038		70	9	5	844.7	773.4	14.84	15.64

46系列·短型·含铝护盖

型号		滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	n	n1	最大行程		重量(kg)
代码	规格	滑块	轨道长度 L	精密等级	护盖	极限开关安装轨道选择	马达连接支座选择	轴径	导程	工作台长度 L1	E	E1	n	n1	单滑座	双滑座	单滑座	双滑座
KY46	1510 1520	C(单滑座) D(双滑座)	340	H(精密级) P(高精密级)	0(无护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	40 4A 4D	15	10 20	438	70	70	3	2	244.7	173.4	7.45	8.45
			440							538		20	4	3	344.7	273.4	8.74	9.74
			540							638		70	5	3	444.7	373.4	10.40	11.04
			640							738		20	6	4	544.7	473.4	11.35	12.35
			740							838		70	7	4	644.7	573.4	12.75	13.75
			840							938		20	8	5	744.7	673.4	13.85	14.85
			940							1038		70	9	5	844.7	773.4	15.04	16.04

精度等级

代码	轨道长度 L	反覆定位精度		定位精度		行走平行度		背隙		启动扭矩
		精密级	高精密级	精密级	高精密级	精密级	高精密级	精密级	高精密级	精密级	高精密级
KY46	340	±0.01	±0.003	—	0.025	—	0.015	0.020	0.003	10	15
	440
	540
	640
	740				0.03		0.020				17
	840
	940		—		—		—		—		—

性能表

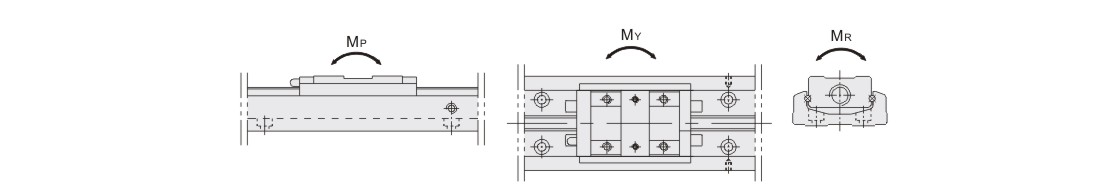

容许静力矩

代码	导程	容许静力矩
		直线导轨
		俯仰MP(N-m)		偏摆MY(N-m)				滚动MR(N-m)
		单滑座	双滑座	单滑座			双滑座	单滑座	双滑座
KY46	10	575	2678	575			2678	1397.9	2795.8
	20

容许负载

代码	导程	基本额定负载(KN)
		直线导轨		滚珠丝杠
		C(动)	Co(静)	C(动)		Co(静)
		精密级/高精密级		精密级	高精密级	精密级	高精密级
KY46	10	26.35	46.65	5	6.66	8.92	11.86
	20			3.72	5	6.37	8.53
