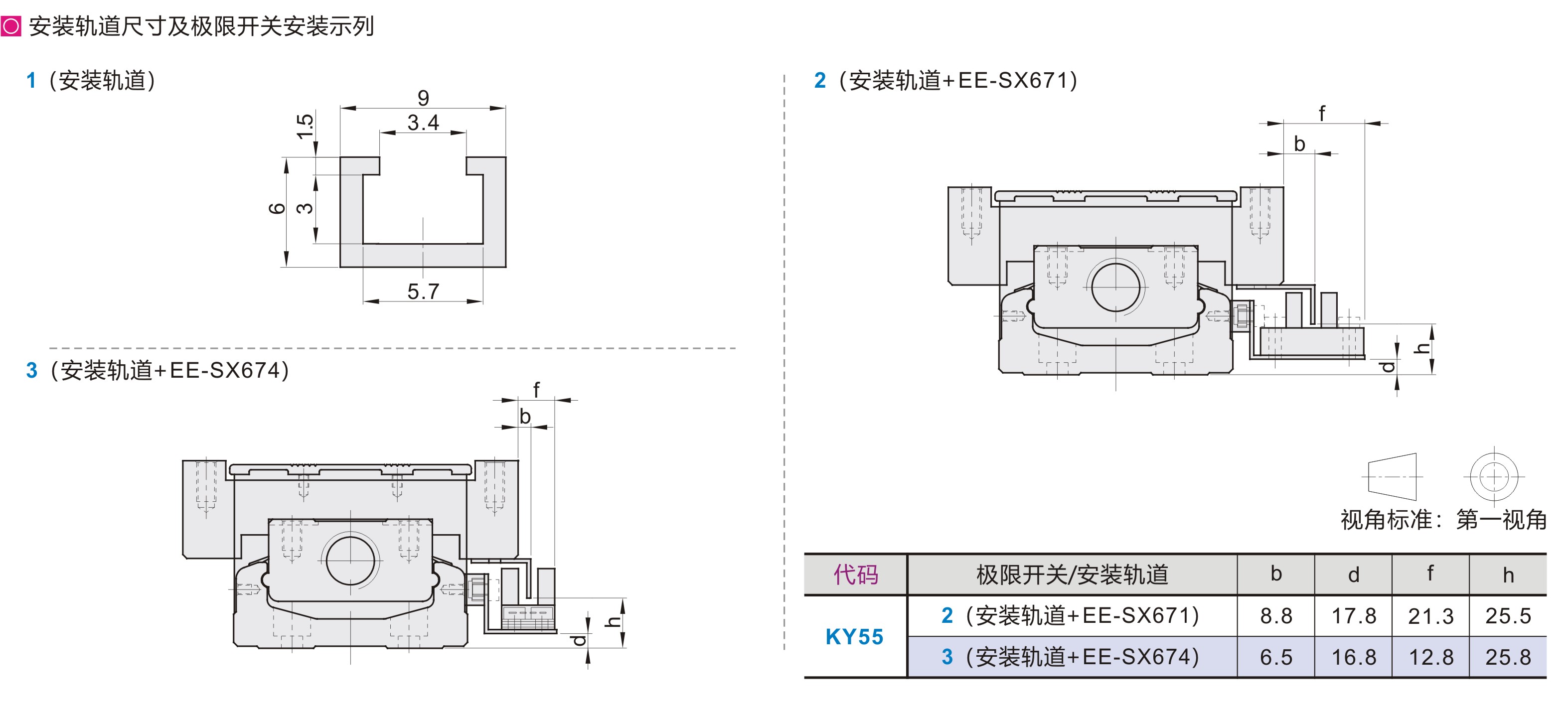

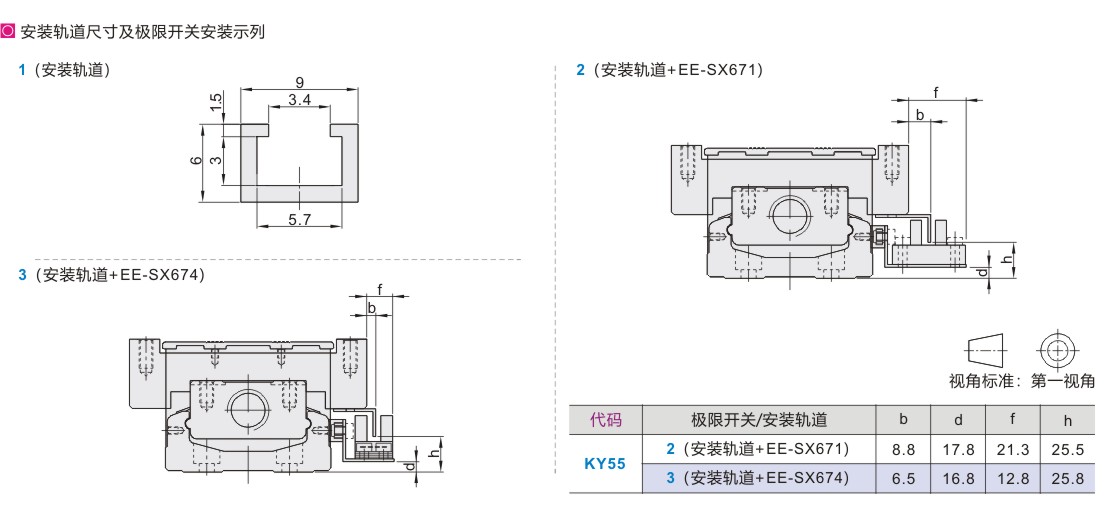

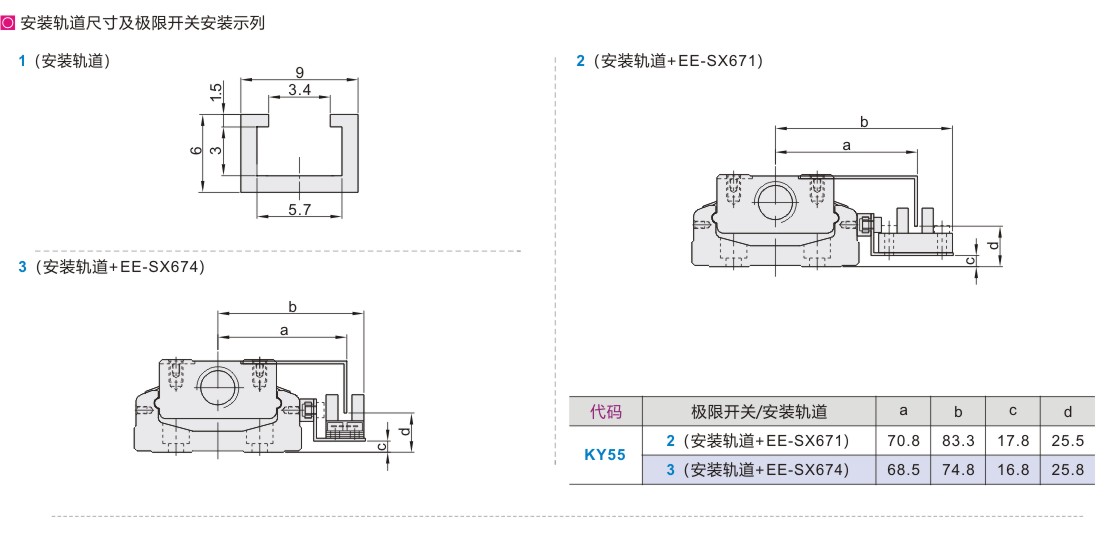

极限开关安装轨道

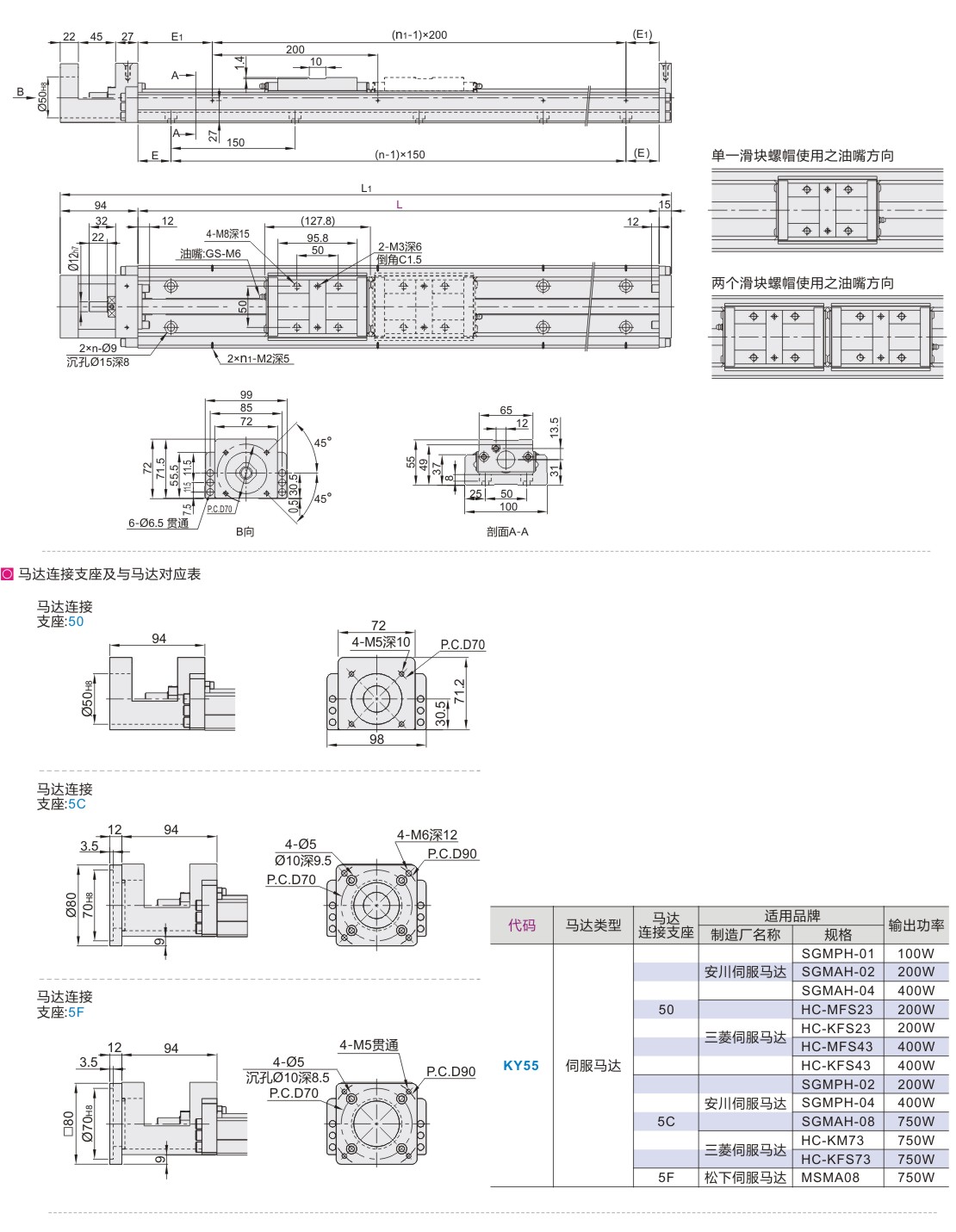

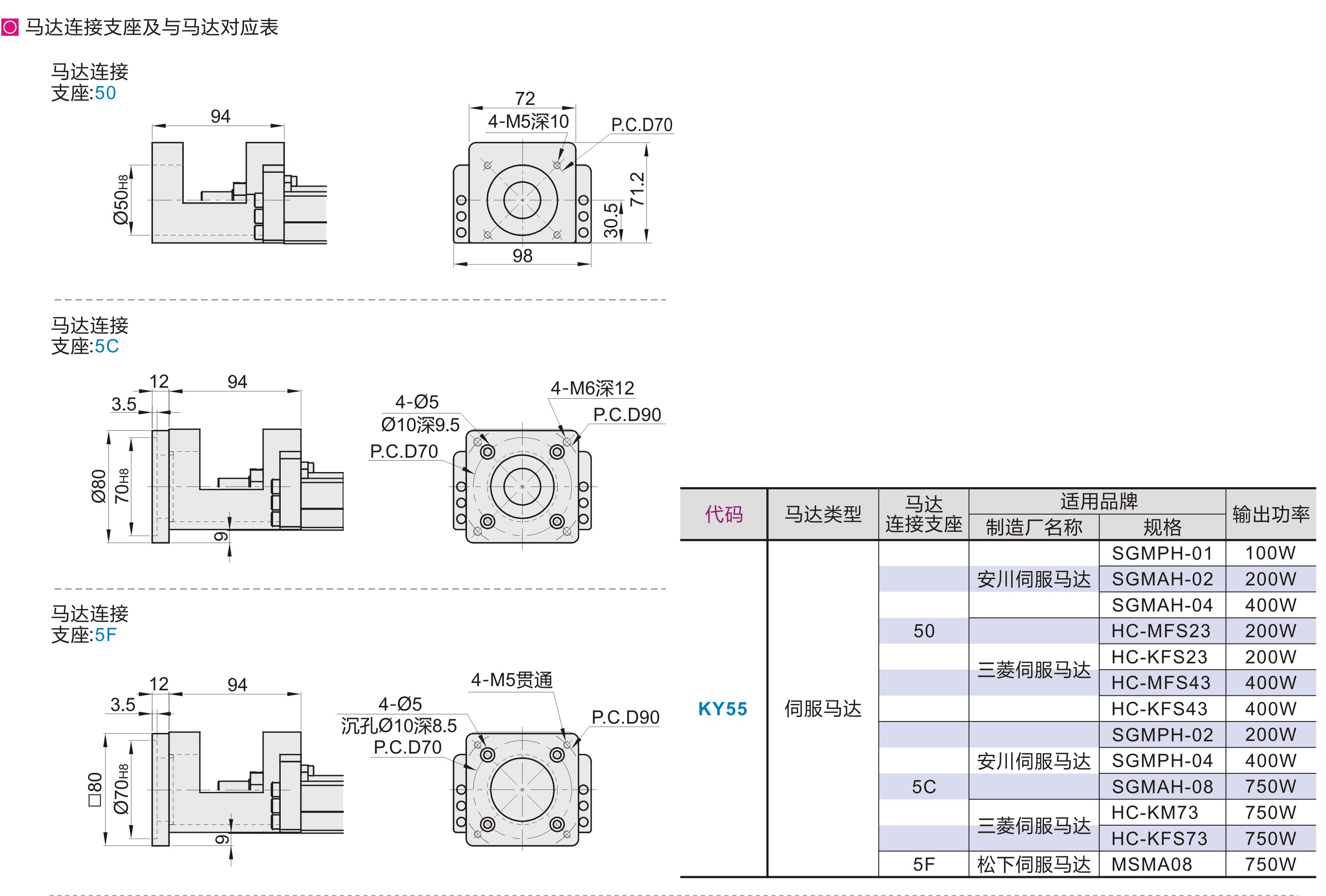

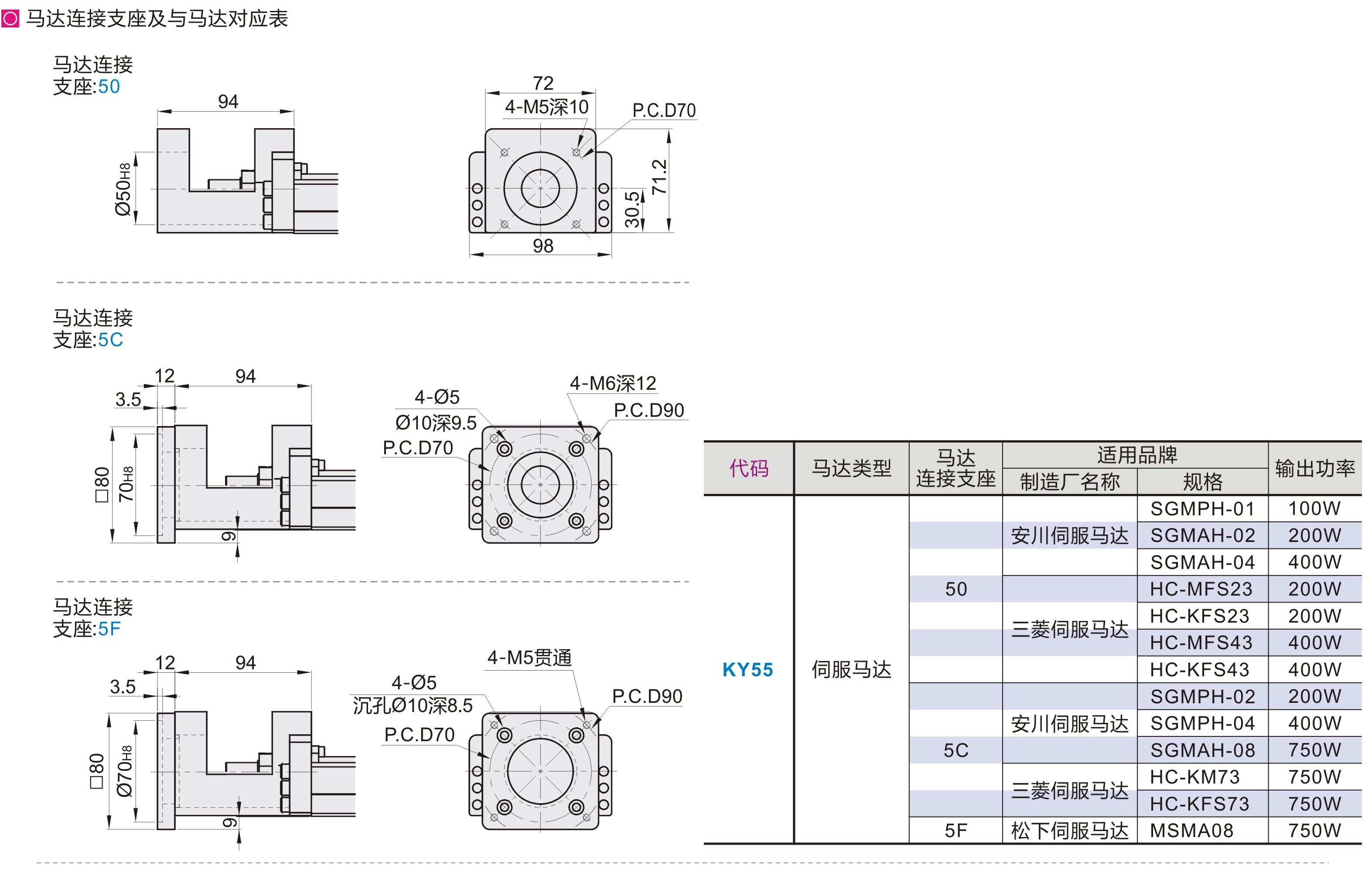

马达连接支座
图片仅供参考，请以已选的规格为准
银泰 KY单轴驱动器 55系列 无护盖 含铝护盖 伺服马达型 导程20 染黑处理
品牌名称：
银泰
条件筛选：
负载 标准型
滑块长度 标准型
滑块高度尺寸 55
马达方向 马达直连
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
55系列·标准型·无护盖
| 代码 |
类型 |
滚珠丝杠 导程 |
滑座 | 底座 |
马达支座 |
||
| 材质 | 材质 | 硬度 | 材质 | 表面处理 | |||
| KY55 | 伺服马达型 | 20 | SCM | 铬钼合金 |
58~62HRC | 铝合金 | 染黑 |
55系列·标准型·含铝护盖
| 代码 |
类型 |
滚珠丝杠 导程 |
滑座 | 底座 |
马达支座 |
||
| 材质 | 材质 | 硬度 | 材质 | 表面处理 | |||
| KY55 | 伺服马达型 | 20 | SCM | 铬钼合金 |
58~62HRC | 铝合金 | 染黑 |

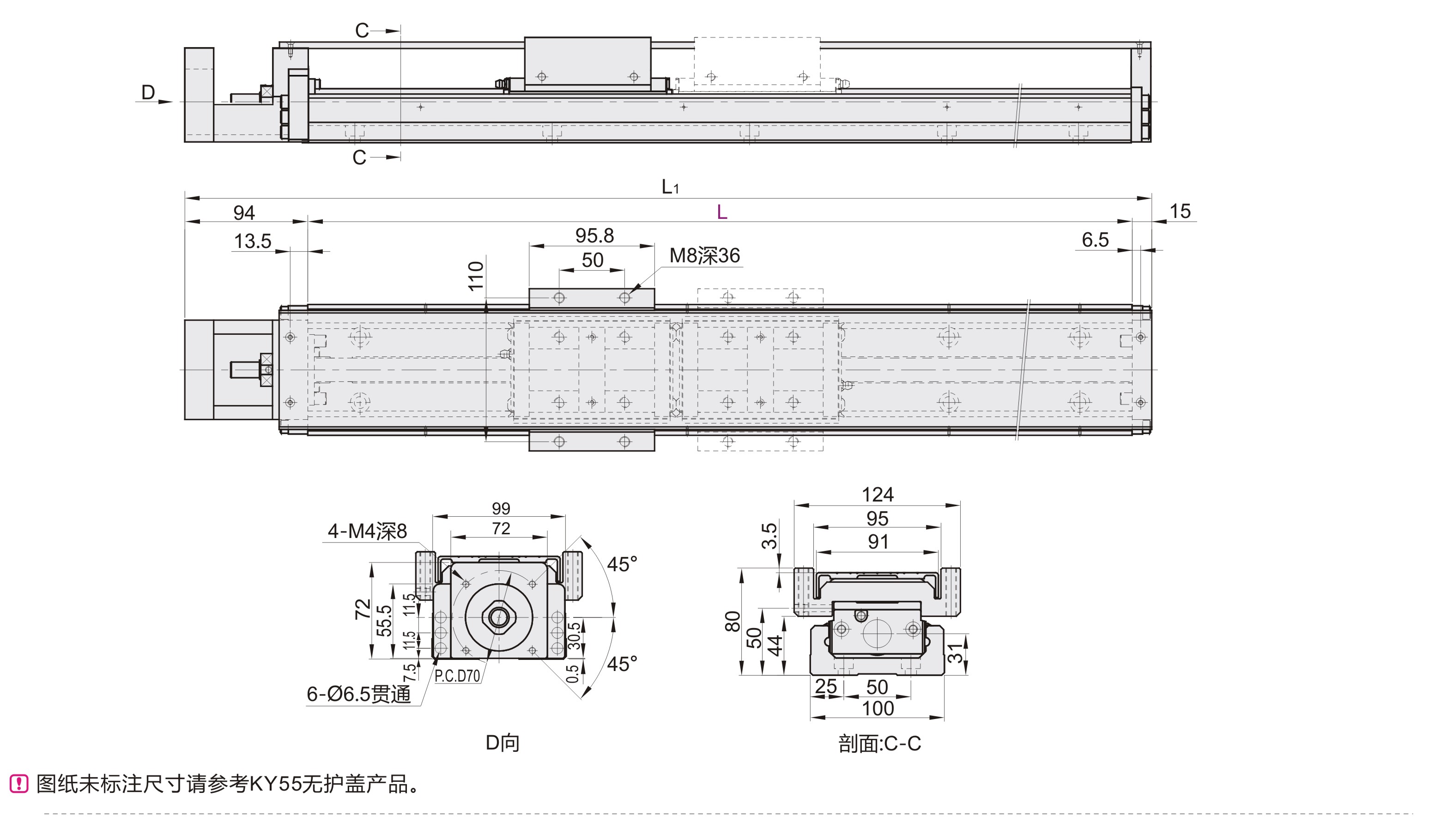

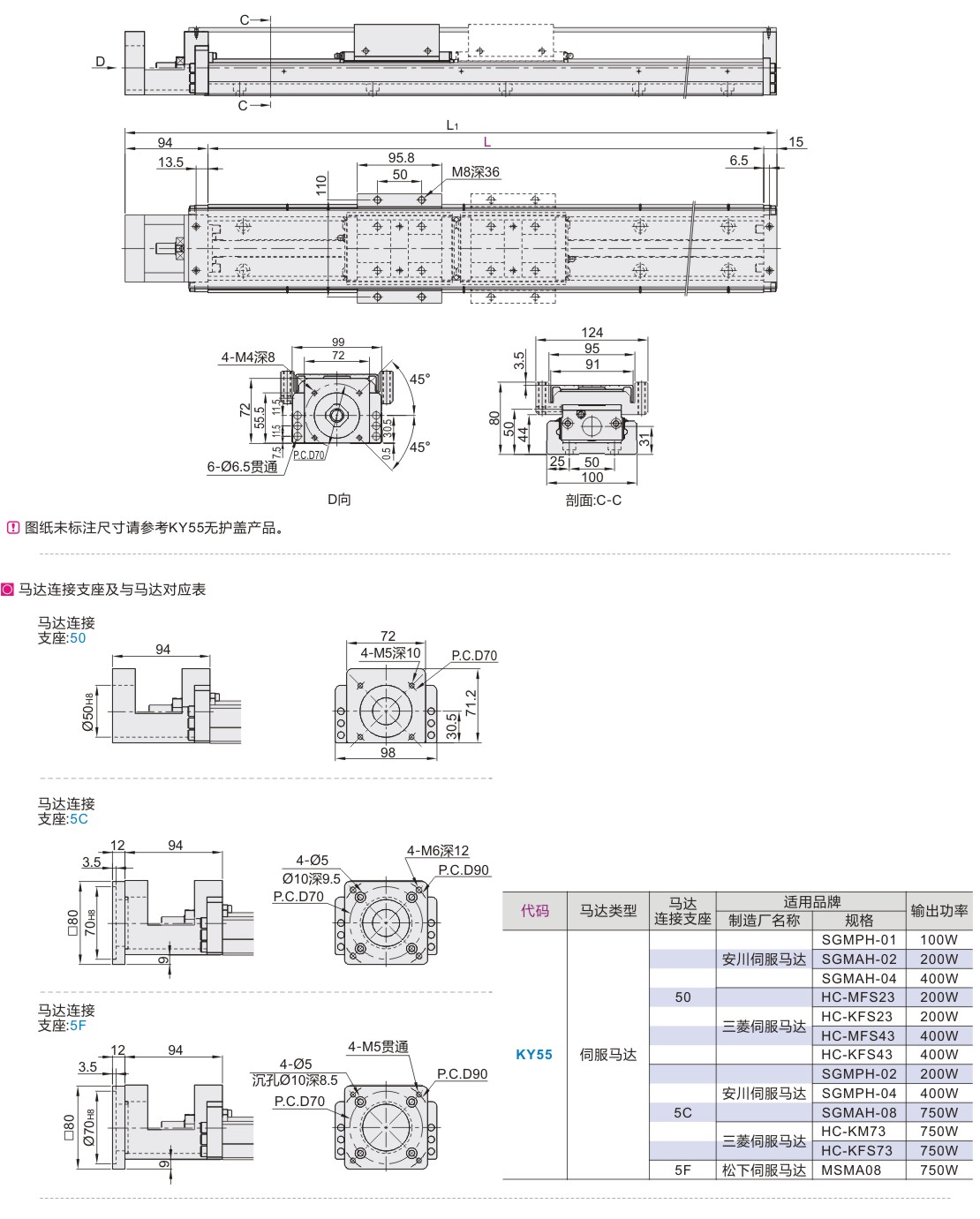

参数图
选型表
55系列·标准型·无护盖
| 型号 | 滑块 | 轨道长度 L |
精密等级 | 护盖 |
极限开关 安装轨道选择 |
马达连接 支座选择 |
滚珠丝杠 |
工作台长度 L1 |
E | E1 |
n |
n1 | 最大行程 |
重量(kg) |
||||
| 代码 | 规格 | 轴径 | 导程 | 单滑座 | 双滑座 | 单滑座 | 双滑座 | |||||||||||
| KY55 |
20 |
A(单滑座) B(双滑座) |
900 | H(精密级) P(高精密级) |
0(无护盖) |
1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674) |
50 5C 5F |
20 |
20 |
1080 | 40 | 90 | 7 | 5 | 828 | 699 | 19.9 | 21.62 |
| 1080 | 1189 | 15 | 40 | 8 | 6 | 928 | 799 | 21.63 | 23.35 | |||||||||
| 1180 | 1289 | 65 | 90 | 8 | 6 | 1028 | 899 | 23.36 | 25.08 | |||||||||
| 1280 | 1389 | 40 | 40 | 9 | 7 | 1128 | 999 | 25.09 | 26.81 | |||||||||
| 1380 | 1489 | 15 | 90 | 10 | 7 | 1228 | 1099 | 26.82 | 28.54 | |||||||||
55系列·标准型·无护盖
| 型号 | 滑块 | 轨道长度 L |
精密等级 | 护盖 |
极限开关 安装轨道选择 |
马达连接 支座选择 |
滚珠丝杠 |
工作台长度 L1 |
E | E1 |
n |
n1 | 最大行程 |
重量(kg) |
||||
| 代码 | 规格 | 轴径 | 导程 | 单滑座 | 双滑座 | 单滑座 | 双滑座 | |||||||||||
| KY55 |
20 |
A(单滑座) B(双滑座) |
900 | H(精密级) P(高精密级) |
1(铝护盖) |
1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674) |
50 5C 5F |
20 |
20 |
1080 | 40 | 90 | 7 | 5 | 828 | 699 | 21.78 | 24.25 |
| 1080 | 1189 | 15 | 40 | 8 | 6 | 928 | 799 | 23.61 | 26.08 | |||||||||
| 1180 | 1289 | 65 | 90 | 8 | 6 | 1028 | 899 | 25.44 | 27.91 | |||||||||
| 1280 | 1389 | 40 | 40 | 9 | 7 | 1128 | 999 | 27.26 | 29.73 | |||||||||
| 1380 | 1489 | 15 | 90 | 10 | 7 | 1228 | 1099 | 29.09 | 31.56 | |||||||||
精度等级
| 代码 |
轨道长度 L |
反覆定位精度 |
定位精度 |
行走平行度 |
背隙 |
启动扭矩 |
|||||
| 精密级 | 高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | ||
| KY55 |
980 | ±0.01 |
±0.005 |
— |
0.035 |
— |
0.025 |
0.050 |
0.003 |
12 |
17 |
| 1080 | |||||||||||
| 1180 | 0.04 | 0.030 | 20 | ||||||||
| 1280 | — | — | — | 15 | — | ||||||
| 1380 | |||||||||||
性能表

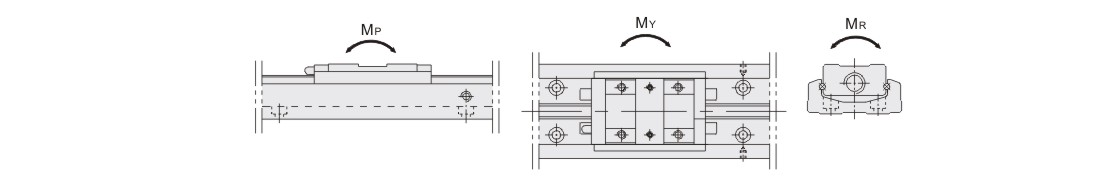

容许静力矩
| 代码 |
导程 |
容许静力矩 |
|||||||
| 直线导轨 | |||||||||
| 俯仰MP(N-m) | 偏摆MY(N-m) | 滚动MR(N-m) | |||||||
| 单滑座 | 双滑座 | 单滑座 | 双滑座 | 单滑座 | 双滑座 | ||||
| KY55 | 20 | 858.4 | 4617.2 | 858.4 | 4617.2 | 2347.2 | 4694.4 | ||
容许负载
| 代码 | 导程 | 基本额定负载(KN) | |||||
| 直线导轨 | 滚珠丝杠 | ||||||
| C(动) | Co(静) | C(动) | Co(静) | ||||
| 精密级/高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | |||
| KY55 | 20 | 36.73 | 65.29 | 4.61 | 6.08 | 9.11 | 12.15 |
-
