查看大图
型号筛选
未生成型号，还有 7 项未选择
重置
代码
产品选型
规格
滑块
L
精度等级
护盖
极限开关安装轨道选择
马达连接支座选择
图片仅供参考，请以已选的规格为准
KY单轴驱动器 无护盖 20系列·标准型
品牌名称：
银泰
条件筛选：
种类筛选 KY单轴驱动器
模组系列 20系列
滑块高度尺寸 20
马达安装方式 马达直连
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
20系列 ·标准型 ·无护盖
| 代码 | 类型 | 滚珠丝杠 导程 |
滑座 | 底座 | 马达支座 | ||
| 材质 | 材质 | 硬度 | 材质 | 表面处理 | |||
| KY20 | 伺服马达型 | 1、2 | SCM | 铬钼合金 | 58~62HRC | 铝合金 | 染黑 |
20系列 ·标准型 ·含铝护盖
| 代码 | 类型 | 滚珠丝杠 导程 |
滑座 | 底座 | 马达支座 | ||
| 材质 | 材质 | 硬度 | 材质 | 表面处理 | |||
| KY20 | 伺服马达型 | 1、2 | SCM | 铬钼合金 | 58~62HRC | 铝合金 | 染黑 |

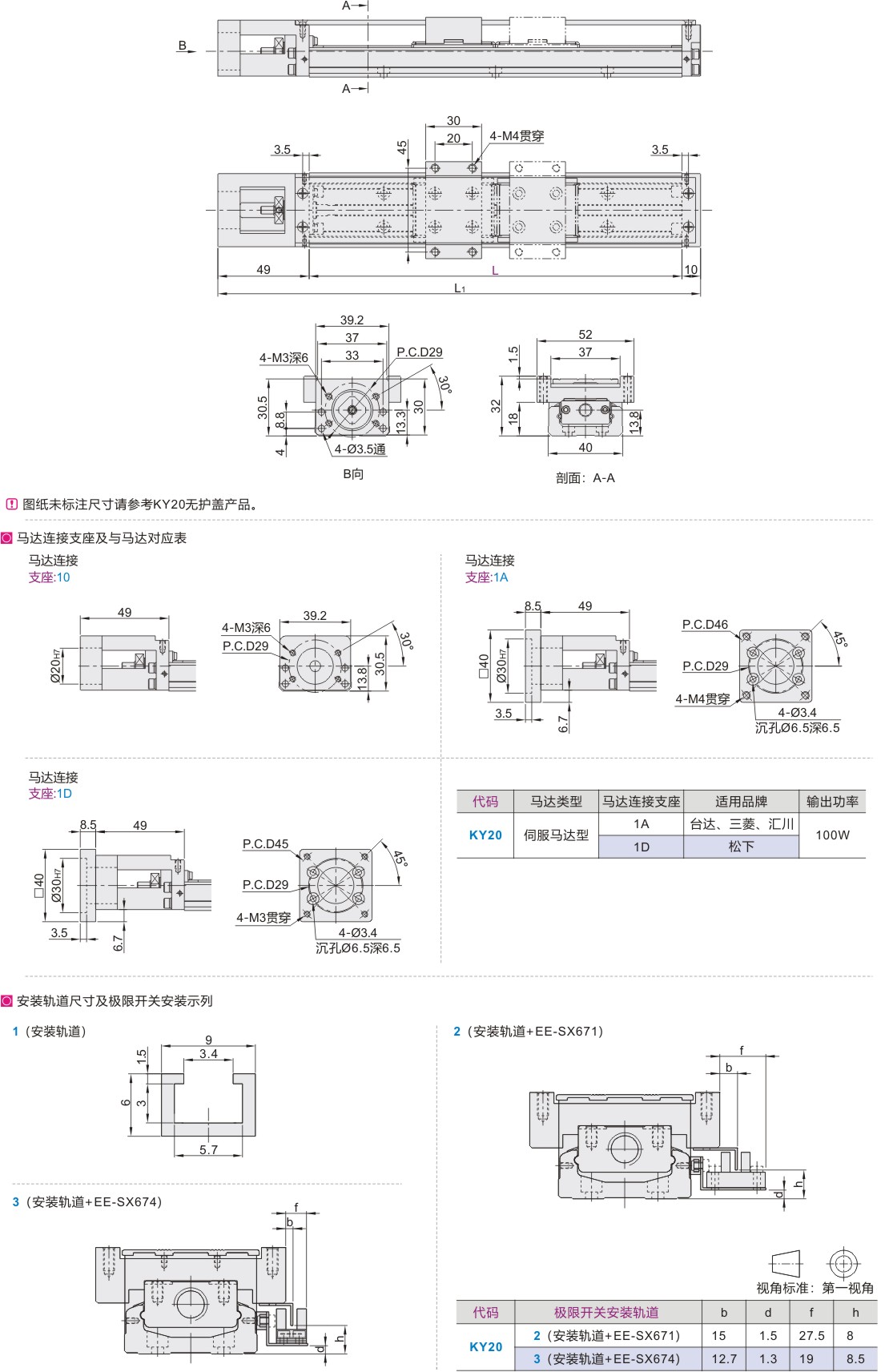

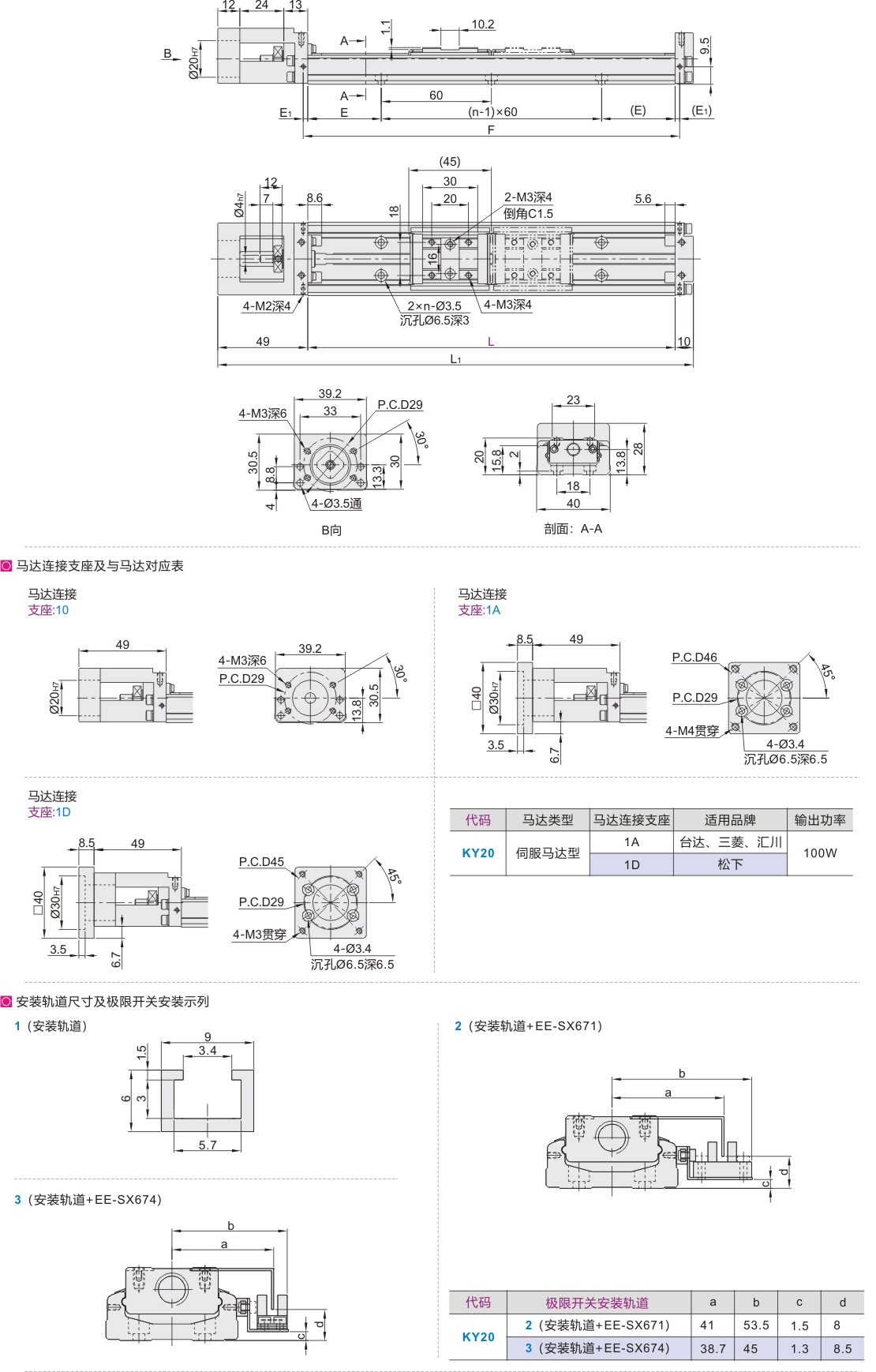

参数图
20系列 ·标准型 ·无护盖
| 型号 | 滑块 | 轨道长度 L |
精度等级 | 护盖 | 极限开关 安装轨道选择 |
马达连接 支座选择 |
滚珠丝杠 | 工作台长度 L1 |
E | E1 | n | F | 最大行程 | 重量(kg) | ||||
| 代码 | 规格 | 轴径 | 导程 | 单滑座 | 双滑座※ | 单滑座 | 双滑座 | |||||||||||
|
KY20 |
601 602 |
A(单滑座) | 100 | H(精密级) P(高精密级) |
0(无护盖) | 1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674) |
10 1A 1D |
6 | 1 2 |
159 | 20 | 2.5 | 2 | 105 | 40.8 | 一 | 0.473 | 一 |
| A(单滑座) B(双滑座) |
150 | 209 | 15 | 3 | 155 | 90.8 | 45.8 | 0.593 | 0.693 | |||||||||
| 200 | 259 | 40 | 205 | 140.8 | 95.8 | 0.713 | 0.813 | |||||||||||
※双滑座的最大行程为两个滑块螺帽紧密连接的数值。
20系列 ·标准型 ·含铝护盖
| 型号 | 滑块 | 轨道长度 L |
精度等级 | 护盖 | 极限开关 安装轨道选择 |
马达连接 支座选择 |
滚珠丝杠 | 工作台长度 L1 |
E | E1 | n | F | 最大行程 | 重量(kg) | ||||
| 代码 | 规格 | 轴径 | 导程 | 单滑座 | 双滑座※ | 单滑座 | 双滑座 | |||||||||||
|
KY20 |
601 602 |
A(单滑座) | 100 | H(精密级) P(高精密级) |
1(铝护盖) | 1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674) |
10 1A 1D |
6 | 1 2 |
159 | 20 | 2.5 | 2 | 105 | 40.8 | 一 | 0.764 | 一 |
| A(单滑座) B(双滑座) |
150 | 209 | 15 | 3 | 155 | 90.8 | 46.8 | 0.776 | 0.879 | |||||||||
| 200 | 259 | 40 | 205 | 140.8 | 96.8 | 0.788 | 0.891 | |||||||||||
※双滑座的最大行程为两个滑块螺帽紧密连接的数值。
20系列 ·标准型 ·无护盖/含铝护盖-精度等级
| 代码 | 轨道长度 L |
反覆定位精度 | 定位精度 | 行走平行度 | 启动扭矩(N-cm) | ||||
| 精密级 | 高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | ||
| KY20 | 100 | ±0.01 | ±0.003 | 一 | 0.02 | 一 | 0.01 | 0.5 | 1.2 |
| 150 | |||||||||
| 200 | |||||||||
20系列 ·标准型 ·无护盖/含铝护盖-容许静力矩
| 代码 | 导程 | 容许静力矩 | |||||
| 直线导轨 | |||||||
| 俯仰Mp(N-m) | 偏摆MY(N-m) | 滚动MR(N-m) | |||||
| 单滑座 | 双滑座 | 单滑座 | 双滑座 | 单滑座 | 双滑座 | ||
| KY20 | 1 | 38.2 | 192.6 | 38.2 | 192.6 | 114.6 | 229.1 |
| 2 | |||||||
双滑座的容许静力矩为两滑块螺帽紧密相连的数值。
20系列 ·标准型 ·无护盖/含铝护盖-容许负载
| 代码 | 导程 | 基本额定负载(KN) | |||
| 直线导轨 | 滚珠丝杠 | ||||
| C(动) | Co(静) | C(动) | Co(静) | ||
| 精密级/高精密级 | 精密级/高精密级 | ||||
| KY20 | 1 | 4.75 | 8.33 | 0.76 | 1.26 |
| 2 | 0.6 | 0.9 | |||
-
