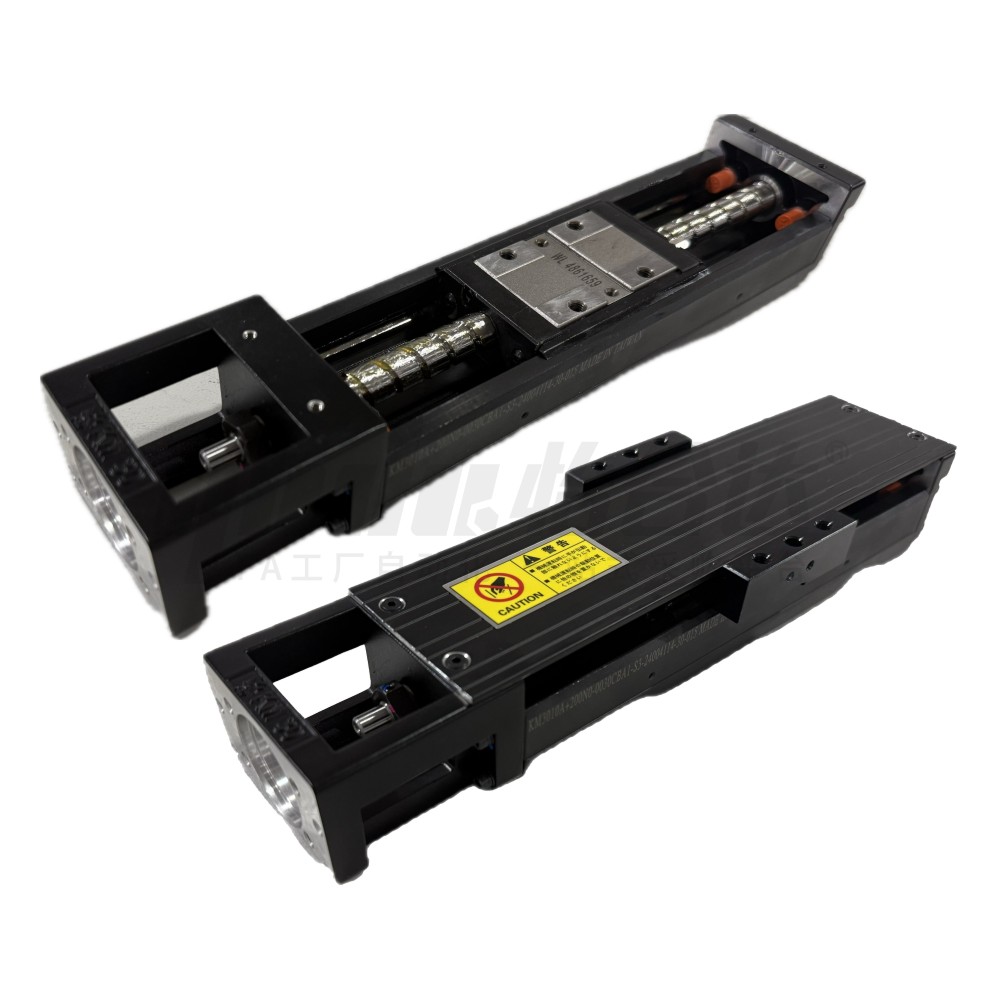

KY单轴驱动器含铝护盖无护盖 20系列·标准型·短型

品牌名称：

银泰

条件筛选：

种类筛选 KY单轴驱动器

模组系列 30系列

滑块高度尺寸 30

马达安装方式马达直连

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

30系列 ·标准型 ·无护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY30	伺服马达型	5、10	SCM	铬钼合金	58~62HRC	铝合金	染黑

30系列 ·标准型 ·含铝护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY30	伺服马达型	5、10	SCM	铬钼合金	58~62HRC	铝合金	染黑

30系列 ·短型 ·无护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY30	伺服马达型	5、10	SCM	铬钼合金	58~62HRC	铝合金	染黑

30系列 ·短型 ·含铝护盖

代码	类型	滚珠丝杠导程	滑座	底座		马达支座
代码	类型	滚珠丝杠导程	材质	材质	硬度	材质	表面处理
KY30	伺服马达型	5、10	SCM	铬钼合金	58~62HRC	铝合金	染黑

参数图

30系列 ·标准型 ·无护盖

型号		滑块	轨道长度 L	精度等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	F	n	n1	最大行程		重量(kg)
代码	规格							轴径	导程							单滑座	双滑座※	单滑座	双滑座
KY30	1205 1210	A(单滑座)	150	H(精密级) P(高精密级)	0(无护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	30 3A 3D	12	5 10	220	25	25	100	2	2	54.5	一	1.5	一
			200							270	50	50				104.5		1.81
		A(单滑座) B(双滑座)	300							370			200	3		204.5	128	2.39	2.74
			400							470		100		4		304.5	228	2.98	3.33
			500							570		50		5	3	404.5	328	3.68	4.03
			600							670		100		6		504.5	428	4.29	4.64

※双滑座的最大行程为两个滑块螺帽紧密连接的数值。

30系列 ·标准型 ·含铝护盖

型号		滑块	轨道长度 L	精度等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	F	n	n1	最大行程		重量(kg)
代码	规格							轴径	导程							单滑座	双滑座※	单滑座	双滑座
KY30	1205 1210	A(单滑座)	150	H(精密级) P(高精密级)	1(铝护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	30 3A 3D	12	5 10	220	25	25	100	2	2	54.5	一	1.7	一
			200							270	50	50				104.5		2.01
		A(单滑座) B(双滑座)	300							370			200	3		204.5	128	2.59	3.04
			400							470		100		4		304.5	228	3.21	3.66
			500							570		50		5	3	404.5	328	3.92	4.37
			600							670		100		6		504.5	428	4.54	4.99

※双滑座的最大行程为两个滑块螺帽紧密连接的数值。

30系列 ·短型 ·无护盖

型号		滑块	轨道长度 L	精度等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	F	n	n1	最大行程		重量(kg)
代码	规格							轴径	导程							单滑座	双滑座※	单滑座	双滑座
KY30	1205 1210	C(单滑座) D(双滑座)	150	H(精密级) P(高精密级)	0(无护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	30 3A 3D	12	5 10	220	25	25	100	2	2	78.8	26.6	1.4	1.63
			200							270	50	50				128.8	76.6	1.69	1.92
			300							370			200	3		228.8	176.6	2.28	2.51
			400							470		100		4		328.8	276.6	2.88	3.11
			500							570		50		5	3	428.8	376.6	3.56	3.79
			600							670		100		6		528.8	476.6	4.17	4.4

※双滑座的最大行程为两个滑块螺帽紧密连接的数值。

30系列 ·短型 ·含铝护盖

型号		滑块	轨道长度 L	精度等级	护盖	极限开关安装轨道选择	马达连接支座选择	滚珠丝杠		工作台长度 L1	E	E1	F	n	n1	最大行程		重量(kg)
代码	规格							轴径	导程							单滑座	双滑座※	单滑座	双滑座
KY30	1205 1210	C(单滑座) D(双滑座)	150	H(精密级) P(高精密级)	1(铝护盖)	1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674)	30 3A 3D	12	5 10	220	25	25	100	2	2	78.8	26.6	1.51	1.76
			200							270	50	50				128.8	76.6	1.82	2.07
			300							370			200	3		228.8	176.6	2.45	2.7
			400							470		100		4		328.8	276.6	3.09	3.34
			500							570		50		5	3	428.8	376.6	3.82	4.07
			600							670		100		6		528.8	476.6	4.47	4.72

※双滑座的最大行程为两个滑块螺帽紧密连接的数值。双滑座的容许静力矩为两个滑块螺帽紧密连接的数值。

标准型/短型-精度等级

代码	轨道长度 L	反覆定位精度		定位精度		行走平行度		启动扭矩(N-cm)
		精密级	高精密级	精密级	高精密级	精密级	高精密级	精密级	高精密级
KY30	150	±0.01	±0.003	一	0.020	一	0.010	7	15
	200
	300
	400
	500				0.025		0.015
	600

标准型容许静力矩

代码	导程	容许静力矩
		直线导轨
		俯仰Mp(N-m)		偏摆MY(N-m)		滚动MR(N-m)
		单滑座	双滑座	单滑座	双滑座	单滑座	双滑座
KY30	5	156.6	858.5	156.6	858.5	462	924
	10

双滑座的容许静力矩为两个滑块螺帽紧密连接的数值。

标准型容许负载

代码	导程	基本额定负载(KN)
		直线导轨		滚珠丝杠
		C(动)	Co(静)	C(动)		Co(静)
		精密级/高精密级		精密级	高精密级	精密级	高精密级
KY30	5	12.21	22.11	2.25	2.94	4.31	5.1
	10			2.16	2.84	3.72	4.51

短型容许静力矩

代码	导程	容许静力矩
		直线导轨
		俯仰Mp(N-m)		偏摆MY(N-m)		滚动MR(N-m)
		单滑座	双滑座	单滑座	双滑座	单滑座	双滑座
KY30	5	43.8	326.4	43.8	326.4	248.8	497.6
	10

短型容许负载

代码	导程	基本额定负载(KN)
		直线导轨		滚珠丝杠
		C(动)	Co(静)	C(动)		Co(静)
		精密级/高精密级		精密级	高精密级	精密级	高精密级
KY30	5	7.91	11.9	2.25	2.94	4.31	5.1
	10			2.16	2.84	3.72	4.51
