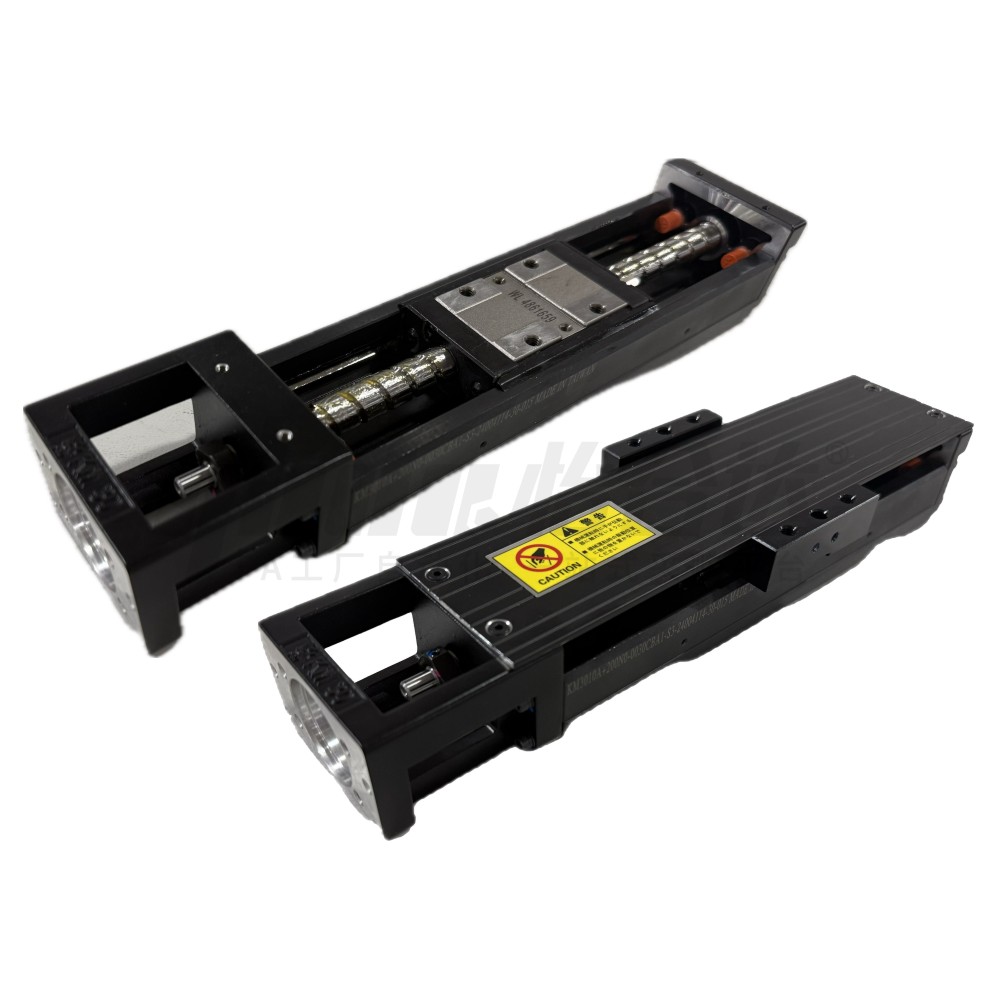

KY单轴驱动器 无护盖 含铝护盖 45系列·标准型·短型
品牌名称：
银泰
条件筛选：
种类筛选 KY单轴驱动器
模组系列 45系列
滑块高度尺寸 45
马达安装方式 马达直连
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图

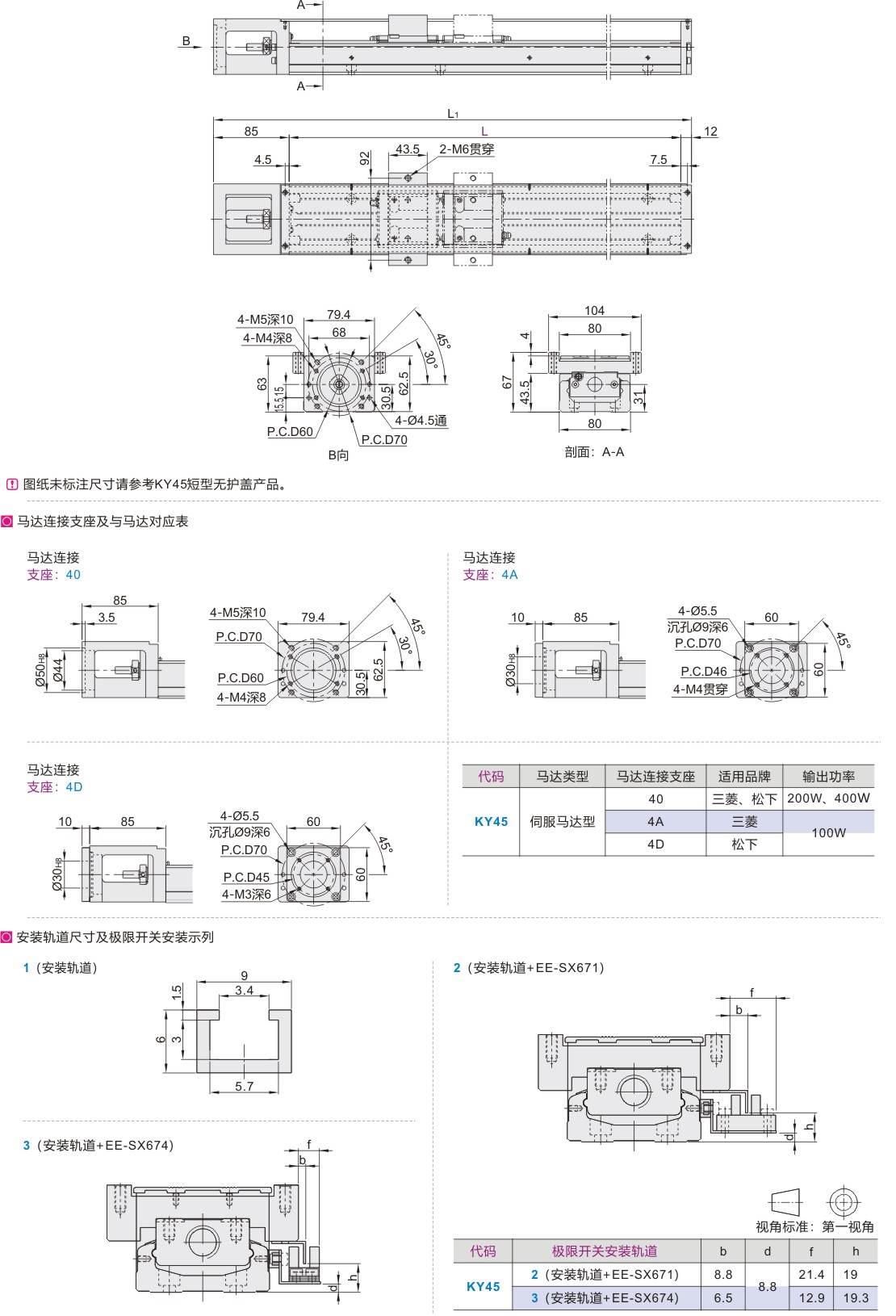

45系列 ·标准型 ·无护盖
| 代码 | 类型 | 滚珠丝杠 导程 |
滑座 | 底座 | 马达支座 | ||
| 材质 | 材质 | 硬度 | 材质 | 表面处理 | |||
| KY45 | 伺服马达型 | 10、20 | SCM | 铬钼合金 | 58~62HRC | 铝合金 | 染黑 |

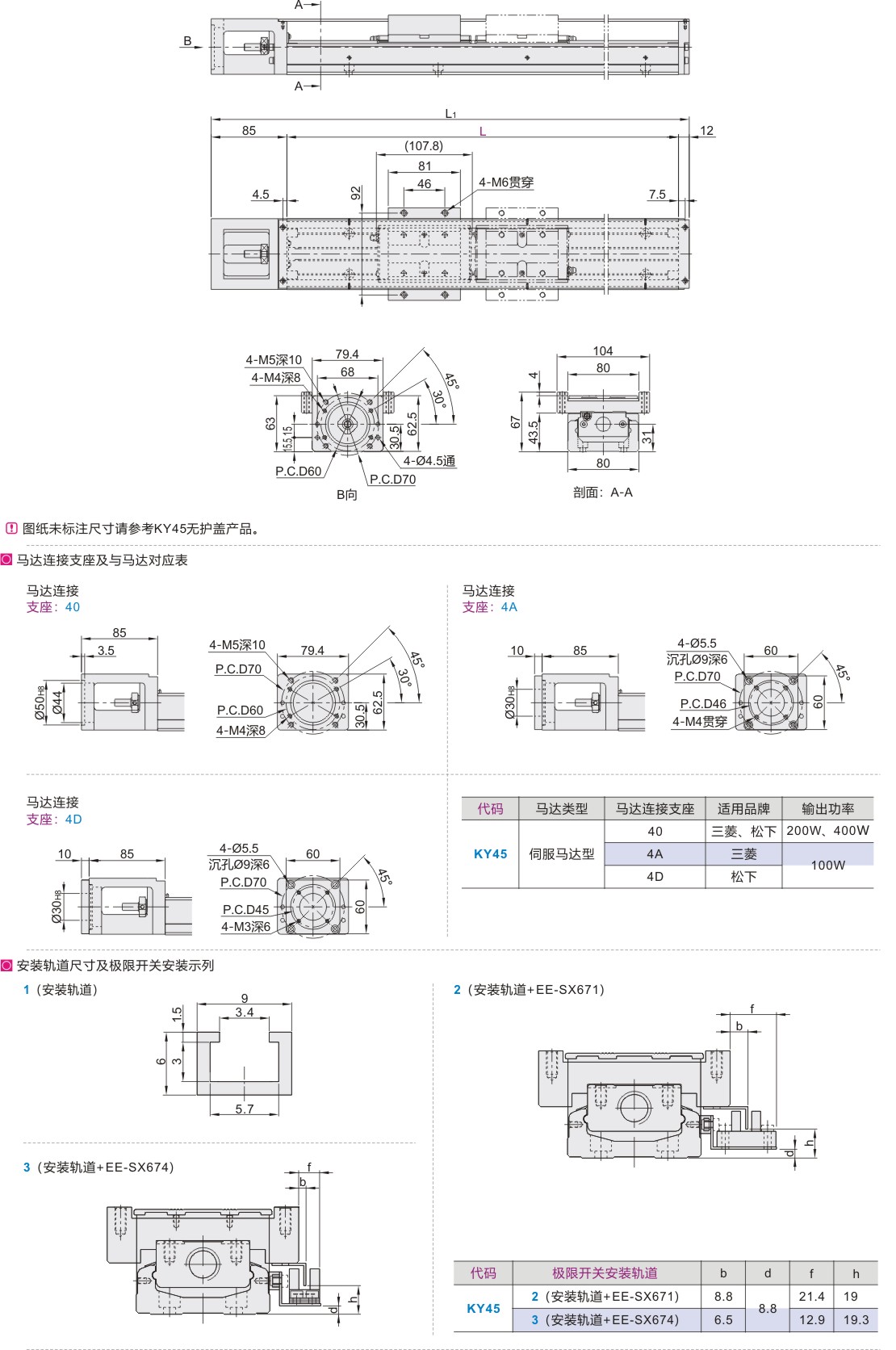

45系列 ·标准型 ·含铝护盖
| 代码 | 类型 | 滚珠丝杠 导程 |
滑座 | 底座 | 马达支座 | ||
| 材质 | 材质 | 硬度 | 材质 | 表面处理 | |||
| KY45 | 伺服马达型 | 10、20 | SCM | 铬钼合金 | 58~62HRC | 铝合金 | 染黑 |

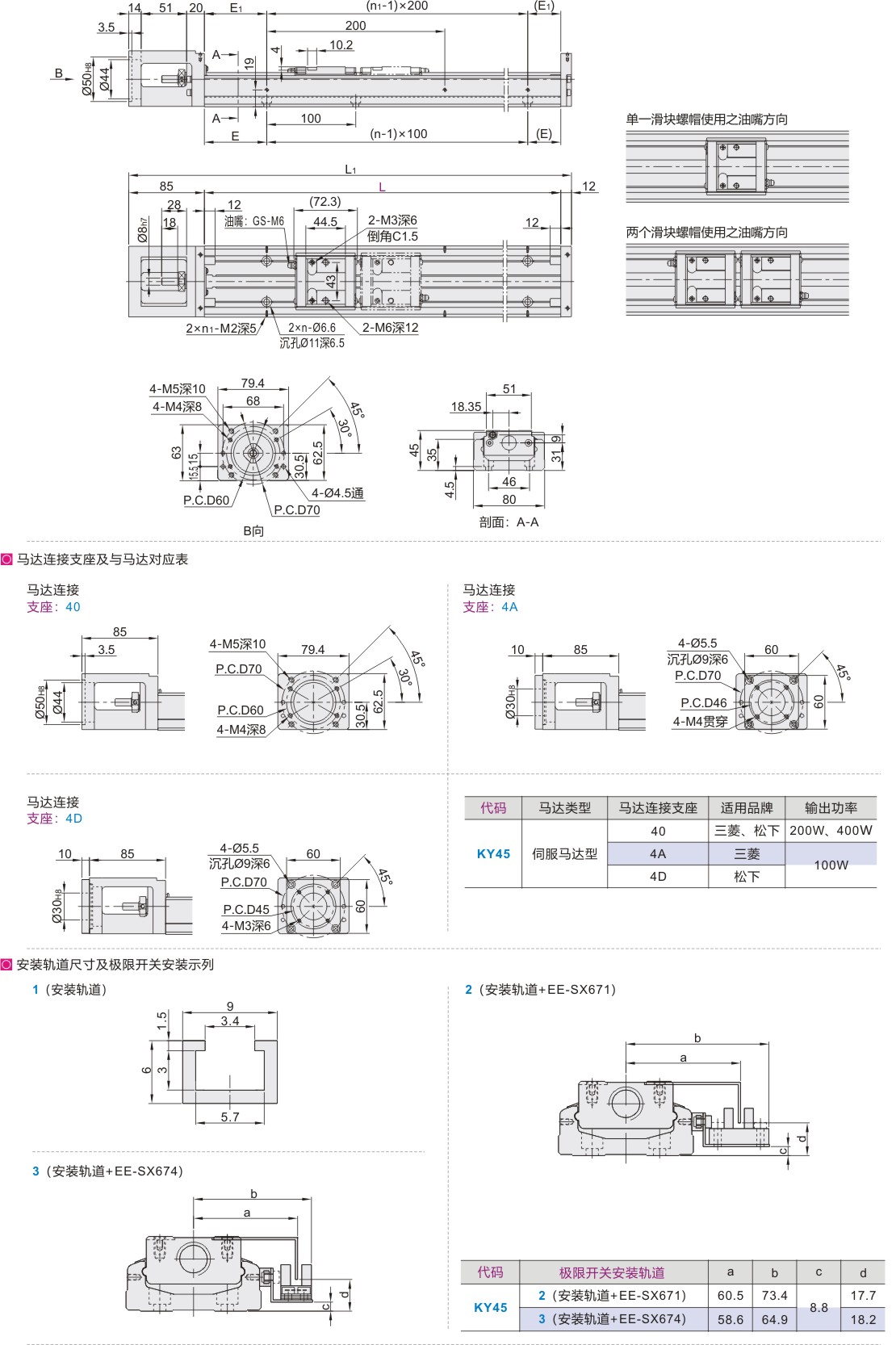

45系列 ·短型 ·无护盖
| 代码 | 类型 | 滚珠丝杠 导程 |
滑座 | 底座 | 马达支座 | ||
| 材质 | 材质 | 硬度 | 材质 | 表面处理 | |||
| KY45 | 伺服马达型 | 10、20 | SCM | 铬钼合金 | 58~62HRC | 铝合金 | 染黑 |
45系列 ·短型 ·含铝护盖
| 代码 | 类型 | 滚珠丝杠 导程 |
滑座 | 底座 | 马达支座 | ||
| 材质 | 材质 | 硬度 | 材质 | 表面处理 | |||
| KY45 | 伺服马达型 | 10、20 | SCM | 铬钼合金 | 58~62HRC | 铝合金 | 染黑 |
参数图
45系列 ·标准型 ·无护盖
| 型号 | 滑块 | 轨道长度 L |
精度等级 | 护盖 | 极限开关 安装轨道选择 |
马达连接 支座选择 |
滚珠丝杠 | 工作台长度 L1 |
E | E1 | n | n1 | 最大行程 | 重量(kg) | ||||
| 代码 | 规格 | 轴径 | 导程 | 单滑座 | 双滑座※ | 单滑座 | 双滑座 | |||||||||||
| KY45 | 1510 1520 |
A(单滑座) B(双滑座) |
340 | H(精密级) P(高精密级) |
0(无护盖) | 1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674) |
40 4A 4D |
15 | 10 20 |
437 | 70 | 70 | 3 | 2 | 208.2 | 100.4 | 6.78 | 7.98 |
| 440 | 537 | 20 | 4 | 3 | 308.2 | 200.4 | 8.07 | 9.27 | ||||||||||
| 540 | 637 | 70 | 5 | 408.2 | 300.4 | 9.37 | 10.57 | |||||||||||
| 640 | 737 | 20 | 6 | 4 | 508.2 | 400.4 | 10.68 | 11.88 | ||||||||||
| 740 | 837 | 70 | 7 | 608.2 | 500.4 | 12.08 | 13.28 | |||||||||||
| 840 | 937 | 20 | 8 | 5 | 708.2 | 600.4 | 13.2 | 14.4 | ||||||||||
| 940 | 1037 | 70 | 9 | 808.2 | 700.4 | 14.37 | 15.57 | |||||||||||
※双滑座的最大行程为两个滑块螺帽紧密连接的数值。
45系列 ·标准型 ·含铝护盖
| 型号 | 滑块 | 轨道长度 L |
精度等级 | 护盖 | 极限开关 安装轨道选择 |
马达连接 支座选择 |
滚珠丝杠 | 工作台长度 L1 |
E | E1 | n | n1 | 最大行程 | 重量(kg) | ||||
| 代码 | 规格 | 轴径 | 导程 | 单滑座 | 双滑座※ | 单滑座 | 双滑座 | |||||||||||
| KY45 | 1510 1520 |
A(单滑座) B(双滑座) |
340 | H(精密级) P(高精密级) |
1(铝护盖) | 1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674) |
40 4A 4D |
15 | 10 20 |
437 | 70 | 70 | 3 | 2 | 208.2 | 100.4 | 7.38 | 8.78 |
| 440 | 537 | 20 | 4 | 3 | 308.2 | 200.4 | 8.67 | 10.07 | ||||||||||
| 540 | 637 | 70 | 5 | 408.2 | 300.4 | 9.97 | 11.37 | |||||||||||
| 640 | 737 | 20 | 6 | 4 | 508.2 | 400.4 | 11.28 | 12.68 | ||||||||||
| 740 | 837 | 70 | 7 | 608.2 | 500.4 | 12.68 | 14.08 | |||||||||||
| 840 | 937 | 20 | 8 | 5 | 708.2 | 600.4 | 13.78 | 15.18 | ||||||||||
| 940 | 1037 | 70 | 9 | 808.2 | 700.4 | 14.97 | 16.37 | |||||||||||
※双滑座的最大行程为两个滑块螺帽紧密连接的数值。
45系列 ·短型 ·无护盖
| 型号 | 滑块 | 轨道长度 L |
精度等级 | 护盖 | 极限开关 安装轨道选择 |
马达连接 支座选择 |
滚珠丝杠 | 工作台长度 L1 |
E | E1 | n | n1 | 最大行程 | 重量(kg) | ||||
| 代码 | 规格 | 轴径 | 导程 | 单滑座 | 双滑座※ | 单滑座 | 双滑座 | |||||||||||
| KY45 | 1510 1520 |
C(单滑座) D(双滑座) |
340 | H(精密级) P(高精密级) |
0(无护盖) | 1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674) |
40 4A 4D |
15 |
10 |
437 | 70 | 70 | 3 | 2 | 243.7 | 171.4 | 6.38 | 7.18 |
| 440 | 537 | 20 | 4 | 3 | 343.7 | 271.4 | 7.67 | 8.47 | ||||||||||
| 540 | 637 | 70 | 5 | 443.7 | 371.4 | 8.97 | 9.77 | |||||||||||
| 640 | 737 | 20 | 6 | 4 | 543.7 | 471.4 | 10.28 | 11.08 | ||||||||||
| 740 | 837 | 70 | 7 | 643.7 | 571.4 | 11.68 | 12.48 | |||||||||||
| 840 | 937 | 20 | 8 | 5 | 743.7 | 671.4 | 12.78 | 13.58 | ||||||||||
| 940 | 1037 | 70 | 9 | 843.7 | 771.4 | 13.97 | 14.77 | |||||||||||
※双滑座的最大行程为两个滑块螺帽紧密连接的数值。
45系列 ·短型 ·含铝护盖
| 型号 | 滑块 | 轨道长度 L |
精度等级 | 护盖 | 极限开关 安装轨道选择 |
马达连接 支座选择 |
滚珠丝杠 | 工作台长度 L1 |
E | E1 | n | n1 | 最大行程 | 重量(kg) | ||||
| 代码 | 规格 | 轴径 | 导程 | 单滑座 | 双滑座※ | 单滑座 | 双滑座 | |||||||||||
| KY45 | 1510 1520 |
C(单滑座) D(双滑座) |
340 | H(精密级) P(高精密级) |
1(铝护盖) | 1(只有极限轨道) 2(安装轨道+EE-SX671) 3(安装轨道+EE-SX674) |
40 4A 4D |
15 |
10 |
437 | 70 | 70 | 3 | 2 | 244.7 | 173.4 | 6.58 | 7.58 |
| 440 | 537 | 20 | 4 | 3 | 344.7 | 273.4 | 7.87 | 8.87 | ||||||||||
| 540 | 637 | 70 | 5 | 444.7 | 373.4 | 9.17 | 10.17 | |||||||||||
| 640 | 737 | 20 | 6 | 4 | 544.7 | 473.4 | 10.48 | 11.48 | ||||||||||
| 740 | 837 | 70 | 7 | 644.7 | 573.4 | 11.88 | 12.88 | |||||||||||
| 840 | 937 | 20 | 8 | 5 | 744.7 | 673.4 | 12.98 | 13.98 | ||||||||||
| 940 | 1037 | 70 | 9 | 844.7 | 773.4 | 14.17 | 15.17 | |||||||||||
※双滑座的最大行程为两个滑块螺帽紧密连接的数值。
标准型/短型-精度等级
| 代码 | 轨道长度 L |
反覆定位精度 | 定位精度 | 行走平行度 | 启动扭矩(N-cm) | ||||
| 精密级 | 高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | ||
| KY45 |
340 | ±0.01 |
±0.003 |
一 |
0.025 | 一 |
0.015 | 10 |
15 |
| 440 | |||||||||
| 540 | |||||||||
| 640 | |||||||||
| 740 | 0.03 | 0.02 | 17 | ||||||
| 840 | |||||||||
| 940 | 0.04 | 0.03 | 25 | ||||||

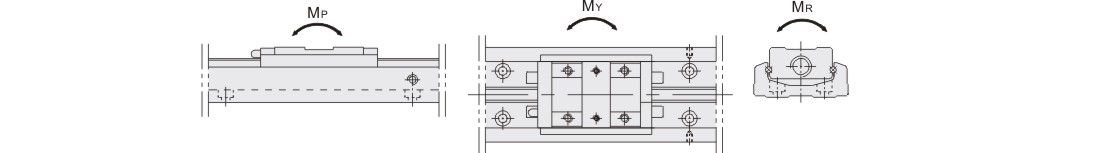

标准型容许静力矩
| 代码 | 导程 | 容许静力矩 | |||||
| 直线导轨 | |||||||
| 俯仰Mp(N-m) | 偏摆MY(N-m) | 滚动MR(N-m) | |||||
| 单滑座 | 双滑座 | 单滑座 | 双滑座 | 单滑座 | 双滑座 | ||
| KY45 | 10 | 575 | 2678 | 575 | 2678 | 1334.2 | 2668.5 |
| 20 | |||||||
双滑座的容许静力矩为两个滑块螺帽紧密连接的数值。
B型与D型的容许静力矩为两个滑块螺帽紧密连接的数值。
标准型容许负载
| 代码 | 导程 | 基本额定负载(KN) | |||||
| 直线导轨 | 滚珠丝杠 | ||||||
| C(动) | Co(静) | C(动) | Co(静) | ||||
| 精密级/高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | |||
| KY45 | 10 | 26.35 | 46.65 | 5 | 6.66 | 8.92 | 11.86 |
| 20 | 3.72 | 5 | 6.37 | 8.53 | |||
短型容许静力矩
| 代码 | 导程 | 容许静力矩 | |||||
| 直线导轨 | |||||||
| 俯仰Mp(N-m) | 偏摆MY(N-m) | 滚动MR(N-m) | |||||
| 单滑座 | 双滑座 | 单滑座 | 双滑座 | 单滑座 | 双滑座 | ||
| KY45 | 10 | 120 | 1245.6 | 120 | 1245.6 | 762.4 | 1524.8 |
| 20 | |||||||
双滑座的容许静力矩为两个滑块螺帽紧密连接的数值。
短型容许负载
| 代码 | 导程 | 基本额定负载(KN) | |||||
| 直线导轨 | 滚珠丝杠 | ||||||
| C(动) | Co(静) | C(动) | Co(静) | ||||
| 精密级/高精密级 | 精密级 | 高精密级 | 精密级 | 高精密级 | |||
| KY45 | 10 | 16.26 | 23.33 | 5 | 6.66 | 8.92 | 11.86 |
| 20 | 3.72 | 5 | 6.37 | 8.53 | |||
-
