        多轴模组 YS440-G 滚珠丝杆传动 龙门型 铝合金本色

        条件筛选：

        类型 标准型
        系列 丝杆传动系列
        使用环境 一般环境型
        传动方式 滚珠丝杠
        轴数量 2轴
        轴连接方式 龙门型
        重复定位精度 ±0.01
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            X轴行程

            100~1050
            /50

            Y轴行程

            500~850
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YS440-G 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化 0°C-40℃
            85%RH以下



            本产品不含电机，电机需另行选购。     图示为组合方向G1。

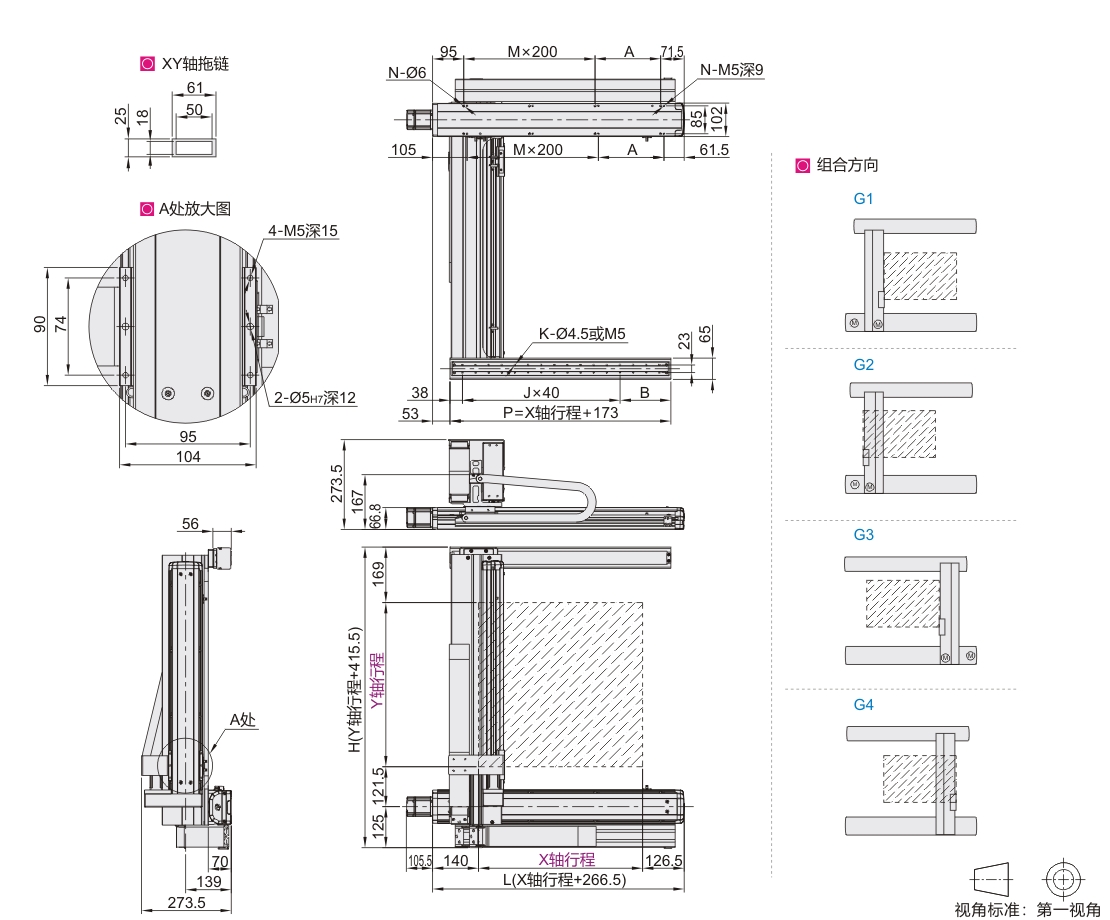

            参数图



            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位50)
            YS440-G 100~ 1050 500~850 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 G1
            G2
            G3
            G4



            尺寸表

            X轴有效行程 100  150  200  250  300  350  400  450  500  550  600  650  700  750  800  850  900  950  1000  1050
            L 366.5  416.5  466.5  516.5  566.5  616.5  666.5  716.5  766.5  816.5  866.5  916.5  966.5  1016.5  1066.5  1116.5  1166.5  1216.5  1266.5  1316.5
            A 200  50  100  150  200  50  100  150  200  50  100  150  200  50  100  150  200  50  100  150
            M 0  1  1  1  1  2  2  2  2  3  3  3  3  4  4  4  4  5  5  5
            N 4  6  6  6  6  8  8  8  8  10  10  10  10  12  12  12  12  14  14  14
            最高使用速度(mm/s)※ 1000  900  800  700  600  500  400



            X辅助轴行程 100  150  200  250  300  350  400  450  500  550  600  650  700  750  800  850  900  950  1000  1050
            P 273  323  373  423  473  523  573  623  673  723  773  823  873  923  973  1023  1073  1123  1173  1223
            B 35  45  55  65  35  45  55  65  35  45  55  65  35  45  55  65  35  45  55  65
            J 5  6  7  8  10  11  12  13  15  16  17  18  20  21  22  23  25  26  27  28
            K 12  14  16  18  22  24  26  28  32  34  36  38  42  44  46  48  52  54  56  58



            Y轴有效行程 500  550  600  650  700  750  800  850
            H 914.5  964.5  1014.5  1064.5  1114.5  1164.5  1214.5  1264.5
            最高使用速度(mm/s)※ 800  720  640



            ※ 最高速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有严重共振产生。



            基本参数

            项目 X轴 Y轴
            轴代码 YBSR12 YBSR12
            重复定位精度(mm) ±0.01 ±0.01
            导程(mm) 20  20
            最高速度(mm/s)※ 1000  1000
            标准行程(mm) 100 ~ 1050 500 ~850
            AC伺服电机容量(W) 200  100



            ※ 最高速度（mm/s）是以伺服电机最高转速3000rpm/min为基准。



            最大可搬运重量

            Y轴行程(mm) 500 550 600 650 700 750 800 850
            Y轴载重(kg) 8  8  7  7  6  6  5  5



            限定水平安装。
