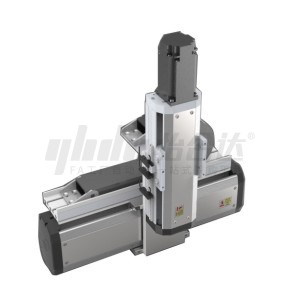

        多轴模组 YS640-F 滚珠丝杆传动 十字型 铝合金本色

        条件筛选：

        类型 浮球位置固定型
        系列 丝杆传动系列
        使用环境 一般环境型
        传动方式 滚珠丝杠
        轴数量 2轴
        轴连接方式 十字型
        重复定位精度 ±0.01
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            X轴行程

            100~1050
            /50

            Z轴行程

            50~350
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
                 代码                 底座                         导轨                         滑板                           盖板                   使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YS640-F 铝合金 阳极氧化 合金钢 一 铝合金 阳极氧化 铝合金 阳极氧化 0℃-40℃
            85%RH以下


            本产品不含电机，电机需另行选购。         图示为组合方向F1。

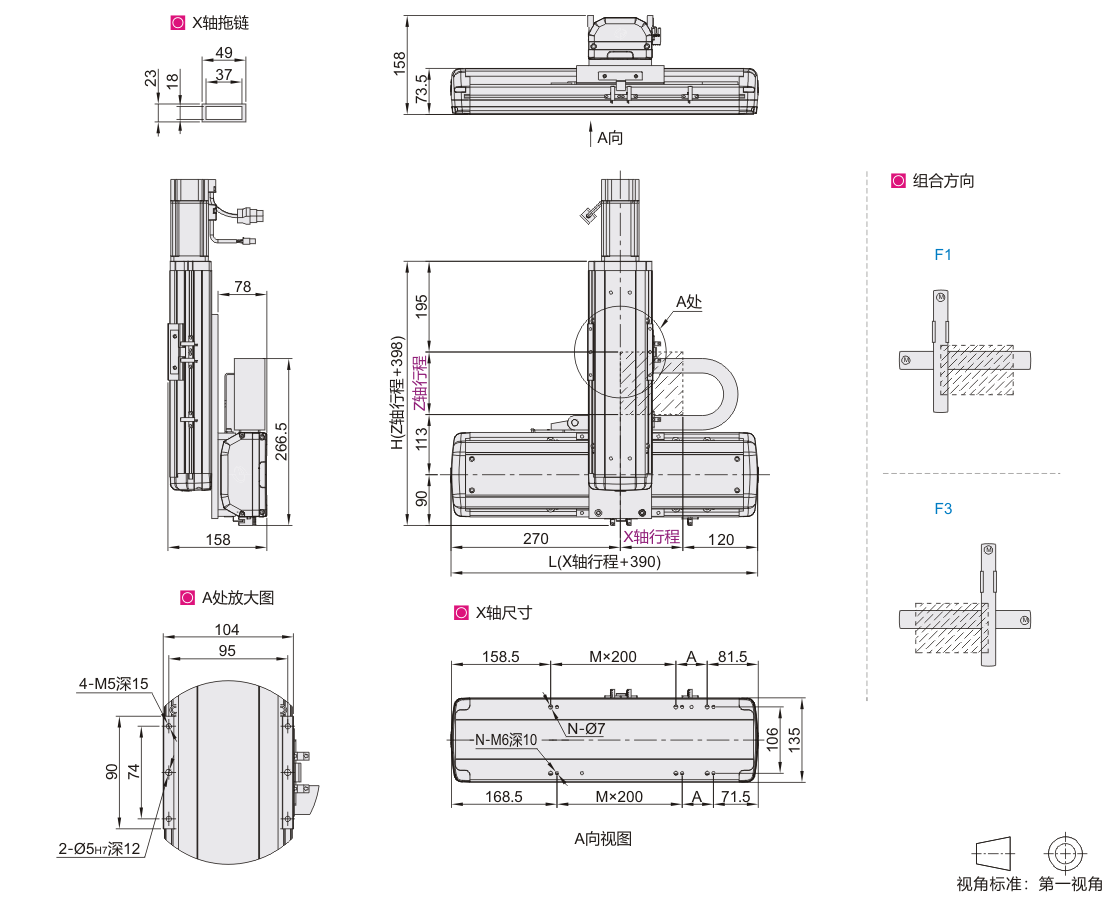

            参数图


            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Z轴行程
            (最小单位50)
            YS640-F 100~1050 50~350 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 F1
            F3


            尺寸表

                     X轴有效行程          100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050
            L 490 540 590 640 690 740 790 840 890 940 990 1040 1090 1140 1190 1240 1290 1340 1390 1440
            A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
            M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5
            N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14
            最高使用速度(mm/s)※ 1000 900 800 700 600 500 400



            Z轴有效行程 50  100  150  200  250 300 350
            H 448 498 548 598 648 698 748
            最高使用速度(mm/s)※ 250


            ※ 最高速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有严重共振产生。

            基本参数

            项目 X轴 Z轴
            轴代码 YBSR14 YBSR12
            重复定位精度(mm) ±0.01 ±0.01
            导程(mm) 20  5
            最高速度(mm/s)※ 1000  250
            标准行程(mm) 100~1050 50~350
            AC伺服电机容量(W) 200 200+刹车


            ※ 最高速度(mm/s)是以伺服电机最高转速3000rpm/min为基准。

            最大可搬运重量

            Z轴行程(mm) 50~550
            Z轴载重(kg) 12


            限定壁挂安装。
