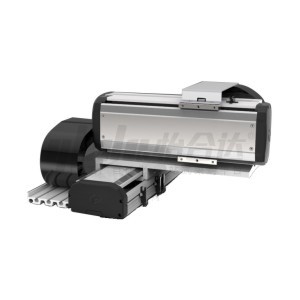

        悬臂型多轴机器人(2轴) YS650-A系列  丝杆传动系列 一般环境型 铝合金/合金钢 阳极氧化处理

        条件筛选：

        类型 浮球位置固定型
        系列 丝杆传动系列
        使用环境 一般环境型
        传动方式 滚珠丝杠
        轴数量 2轴
        轴连接方式 悬臂型
        重复定位精度 ±0.01
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            X轴行程

            100~1050
            /50

            Y轴行程

            50~650
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YS650-A 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化 0°C-40℃
            85%RH以下

            本产品不含电机，电机需另行选购。         图示为组合方向A1。

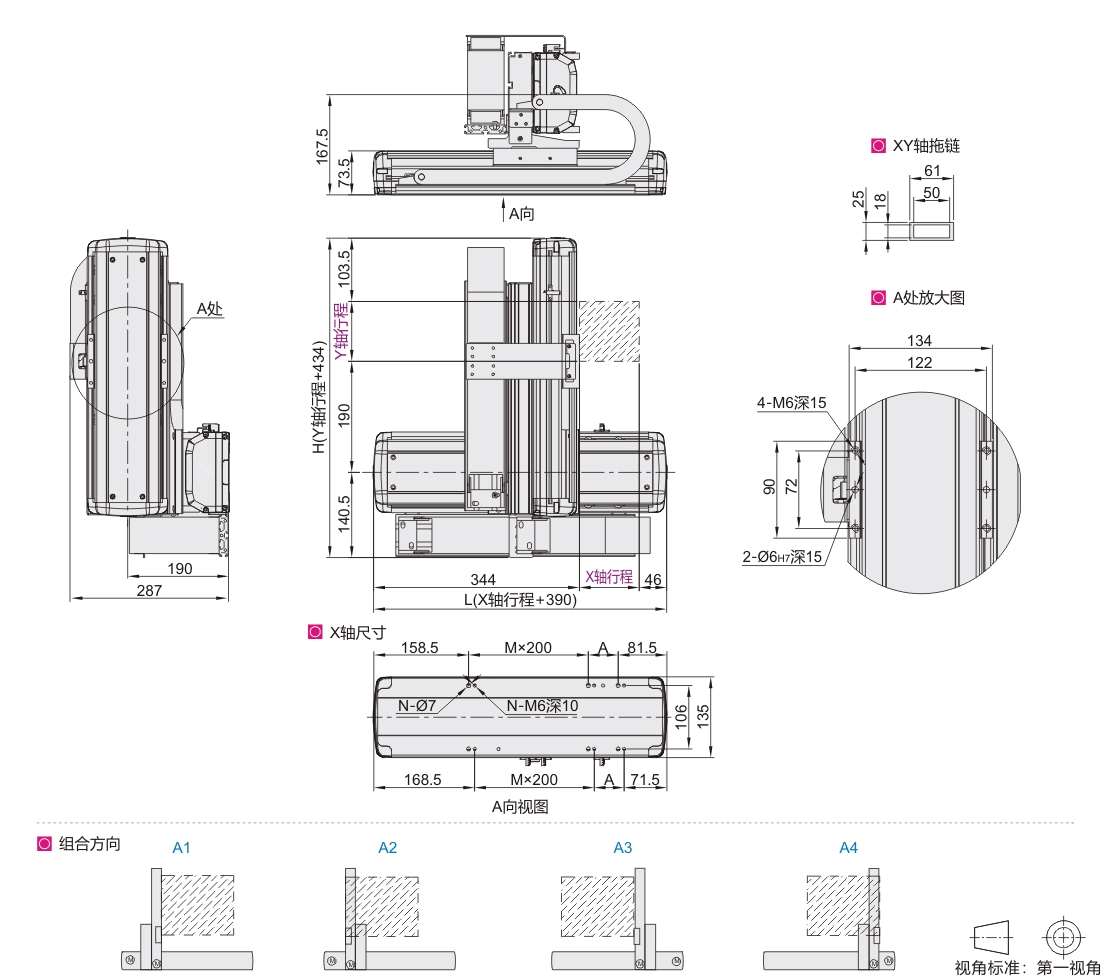

            参数图



            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位50)
            YS650-A 100 ~ 1050 50 ~650 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 A1
            A2
            A3
            A4



            尺寸表

            X轴有效行程 100  150  200  250  300  350  400  450  500  550  600  650  700  750  800  850  900  950  1000  1050
            L 490  540  590  640  690  740  790  840  890  940  990  1040  1090  1140  1190  1240  1290  1340  1390  1440
            A 50  100  150  200  50  100  150  200  50  100  150  200  50  100  150  200  50  100  150  200
            M 1  1  1  1  2  2  2  2  3  3  3  3  4  4  4  4  5  5  5  5
            N 6  6  6  6  8  8  8  8  10  10  10  10  12  12  12  12  14  14  14  14
            最高使用速度(mm/s)※ 1000  900  800  700  600  500  400



            Y轴有效行程 50 100 150 200 250 300 350 400 450 500 550 600 650
            H 484 534 584 634 684 734 784 834 884 934 984 1034 1084
            最高使用速度(mm/s)※ 1000



            ※ 最高速度是以伺服电机最高转速3000rpm/min为基准，最高使用速度代表该行程内可使用的最高安全速度，
            若超过此速度，滑台可能会有严重共振发生。


            基本参数

            项目 X轴 Y轴
            轴代码 YBSR14 YBSR13
            重复定位精度(mm) ±0.01 ±0.01
            导程(mm) 20  20
            最高速度(mm/s)※ 1000  1000
            标准行程(mm) 100 ~ 1050 50 ~650
            AC伺服电机容量(W) 400  200



            ※ 最高速度（mm/s）是以伺服电机最高转速3000rpm/min为基准。



            最大可搬运重量

            Y轴行程(mm) 50 150 250 350 450 550 650
            Y轴载重(kg) 24  20  17  15  13  11  9



            限定水平安装。
