      图片仅供参考，请以已选的规格为准

        多轴模组 YG320-A 滚珠丝杆传动 悬臂型 铝合金本色

        条件筛选：

        类型 浮球位置固定型
        系列 轨道内嵌系列
        使用环境 一般环境型
        传动方式 滚珠丝杠
        轴数量 2轴
        轴连接方式 悬臂型
        重复定位精度 ±0.01
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            X轴行程

            50~1100
            /50

            Y轴行程

            100~500
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YG320-A 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化 0°C-40℃
            85%RH以下



            本产品不含电机，电机需另行选购。 图示为组合方向A1。

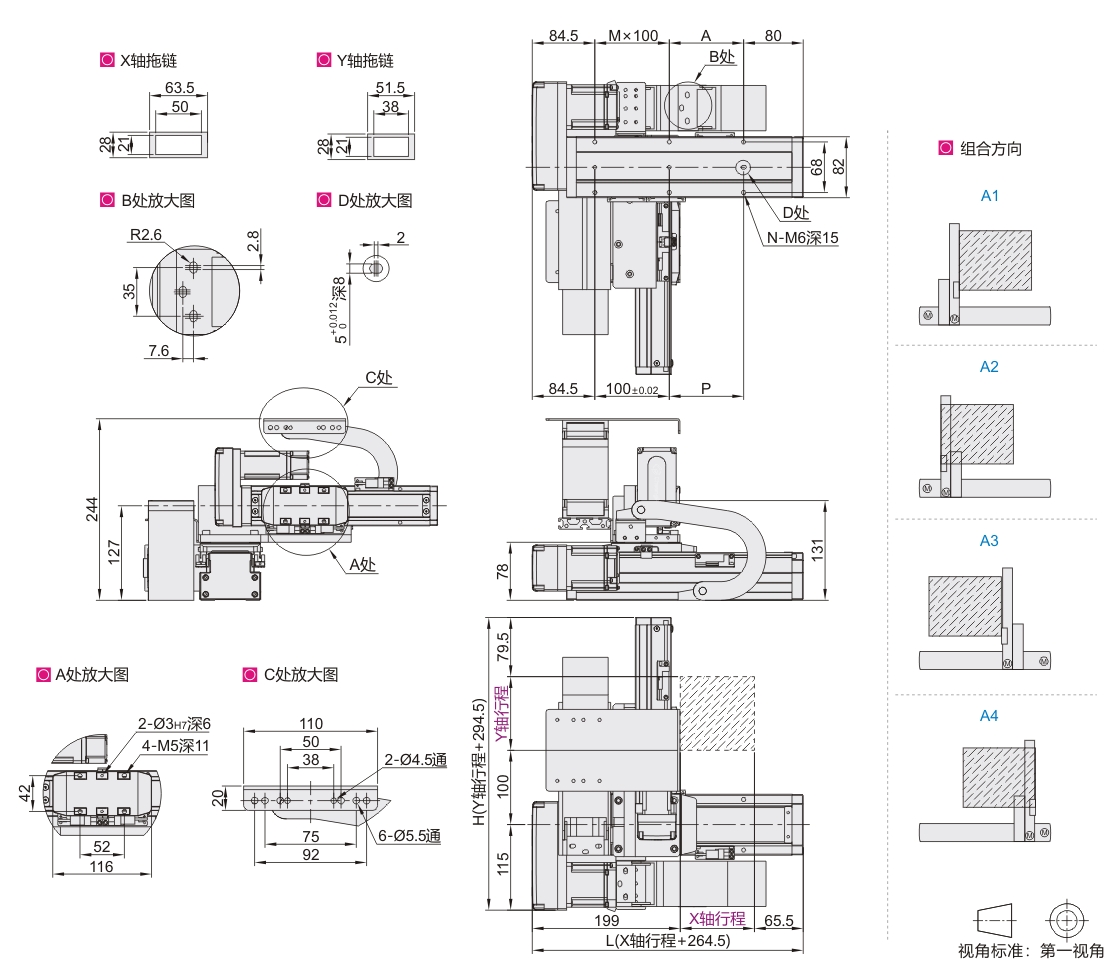

            参数图



            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位50)
            YG320-A 50~1100 100~500 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 A1
            A2
            A3
            A4



            尺寸表

            Y轴有效行程 100 150 200 250 300 350 400 450 500
            H 394.5 444.5 494.5 544.5 594.5 644.5 694.5 744.5 794.5
            最高使用速度(mm/s)※ 500



            X轴有效行程 50 100 150 200 250 300 350 400 450 500 600 650 700 750 800 850 900 950 1000 1050 1100
            L 314.5 364.5 414.5 464.5 514.5 564.5 614.5 664.5 714.5 764.5 864.5 914.5 964.5 1014.5 1064.5 1114.5 1164.5 1214.5 1264.5 1314.5 1364.5
            A 50 100 50 100 50 100 50 100 50 100 100 50 100 50 100 50 100 50 100 50 100
            M 1 1 2 2 3 3 4 4 5 5 6 7 7 8 8 9 9 10 10 11 11
            N 6 6 8 8 10 10 12 12 14 14 16 18 18 20 20 22 22 24 24 26 26
            P 50 100 150 200 250 300 350 400 450 500 600 650 700 750 800 850 900 950 1000 1050 1100
            最高使用速度(mm/s)※ 1000 900 800 700 600 500 400 300



            ※ 最高速度是以伺服电机最高转速3000rpm/min为基准，最高使用速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有严重共振发生。


            基本参数

            项目 X轴 Y轴
            轴代码 YCTH8 YCTH5
            重复定位精度(mm) ±0.01 ±0.01
            导程(mm) 20  10
            最高速度(mm/s)※ 1000  500
            标准行程(mm) 50 ~ 1100 100 ~500
            AC伺服电机容量(W) 200  100



            ※ 最高速度（mm/s）是以伺服电机最高转速3000rpm/min为基准。



            最大可搬运重量。

            Y轴行程(mm) 100  150 200 250 300 350 400 450 500
            Y轴载重(kg) 8.12  7.74  7.36  6.98  6.6  6.22  5.84  5.46  5



            限定水平安装。
