        多轴模组 YS764-G 滚珠丝杆传动 龙门型 铝合金本色

        条件筛选：

        类型 标准型
        系列 丝杆传动系列
        使用环境 一般环境型
        传动方式 滚珠丝杠
        轴数量 3轴
        轴连接方式 龙门型
        重复定位精度 ±0.01
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            重置

            代码

            产品选型

            X轴行程

            100~1250
            /1

            Y轴行程

            200~850
            /1

            Z轴行程

            50~350
            /1

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YS764-G 铝合金 阳极氧化 合金钢 一 铝合金 阳极氧化 铝合金 阳极氧化 0℃-40℃
            85%RH以下


            本产品不含电机，电机需另行选购。     图示为组合方向G1。

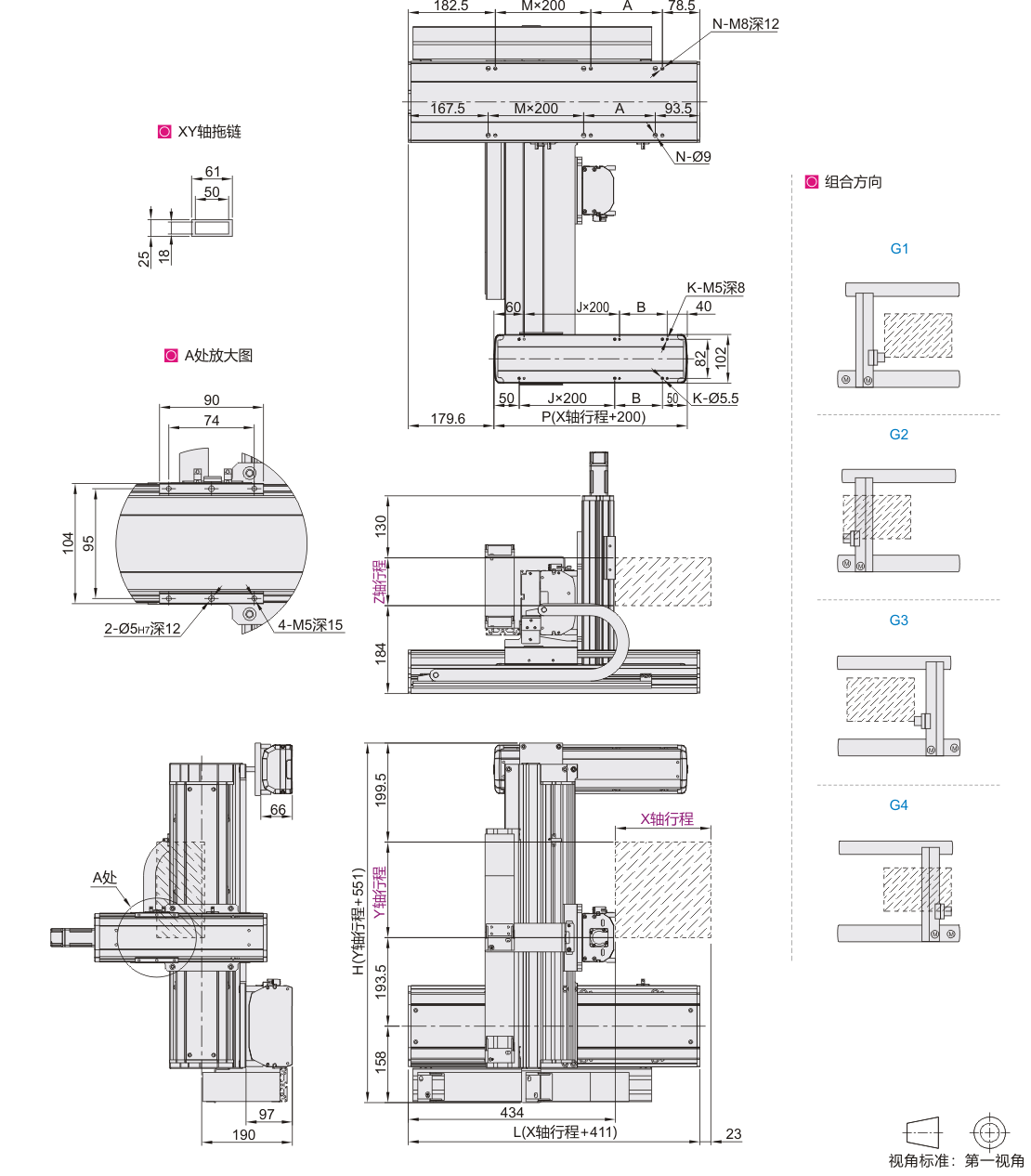

            参数图


            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位50)            		 Z轴行程
            (最小单位50)
            YS764-G 100~1250 200~850 50~350 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 G1
            G2
            G3
            G4


            尺寸表

                X轴有效行程      100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
            L 511 561 611 661 711 761 811 861 911 961 1011 1061 1111 1161 1211 1261 1311 1361 1411 1461 1511 1561 1611 1661
            A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
            M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
            N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
            最高使用速度(mm/s)※ 1000 900 800 700 600



            X辅助轴行程      100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
            P 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450
            B 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
            J 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6
            K 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16



            Y轴有效行程 200  250  300  350  400  450  500  550  600  650  700  750  800  850
            H 751  801  851  901  951  1001  1051  1101  1151  1201  1251  1301  1351  1401
            最高使用速度(mm/s)※ 1000


            ※ 最高速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有严重共振产生。

            基本参数

            项目   X轴  Y轴 Z轴
            轴代码 YBSR17 YBSR14 YBSR12
            重复定位精度(mm) ±0.01 ±0.01 ±0.01
            导程(mm)   20  20 10
            最高速度(mm/s)※ 1000 1000 500
             标准行程(mm) 100~1250 200~850 50~350
            AC伺服电机容量(W) 400 200 200+刹车


            ※ 最高速度（mm/s）是以伺服电机最高转速3000rpm/min为基准。
