多轴模组 YS870-G 滚珠丝杆传动 龙门型 铝合金本色
条件筛选：
类型 标准型
系列 丝杆传动系列
使用环境 一般环境型
传动方式 滚珠丝杠
轴数量 2轴
轴连接方式 龙门型
重复定位精度 ±0.01
种类筛选 多轴机器人
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 5 项未选择
重置
代码
产品选型
X轴行程
100~1500
/50
Y轴行程
200~1050
/50
电机品牌
出货方式
组合方向
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 底座 | 导轨 | 滑板 | 盖板 | 使用环境 | ||||
| 材质 | 表面处理 | 材质 | 表面处理 | 材质 | 表面处理 | 材质 | 表面处理 | ||
| YS870-G | 铝合金 | 阳极氧化 | 合金钢 | — | 铝合金 | 阳极氧化 | 铝合金 | 阳极氧化 | 0°C-40℃ 85%RH以下 |
本产品不含电机，电机需另行选购。 图示为组合方向G1。
参数图
选型表
| 型号 |
电机品牌 |
出货方式 |
组合方向 |
||
| 代码 | X轴行程 (最小单位50) |
Y轴行程 (最小单位50) |
|||
| YS870-G | 100~1500 | 200~1050 | M(三菱) P(松下) Y(安川) T(台达) |
C(连接出货) K(单轴出货) |
G1 G2 G3 G4 |

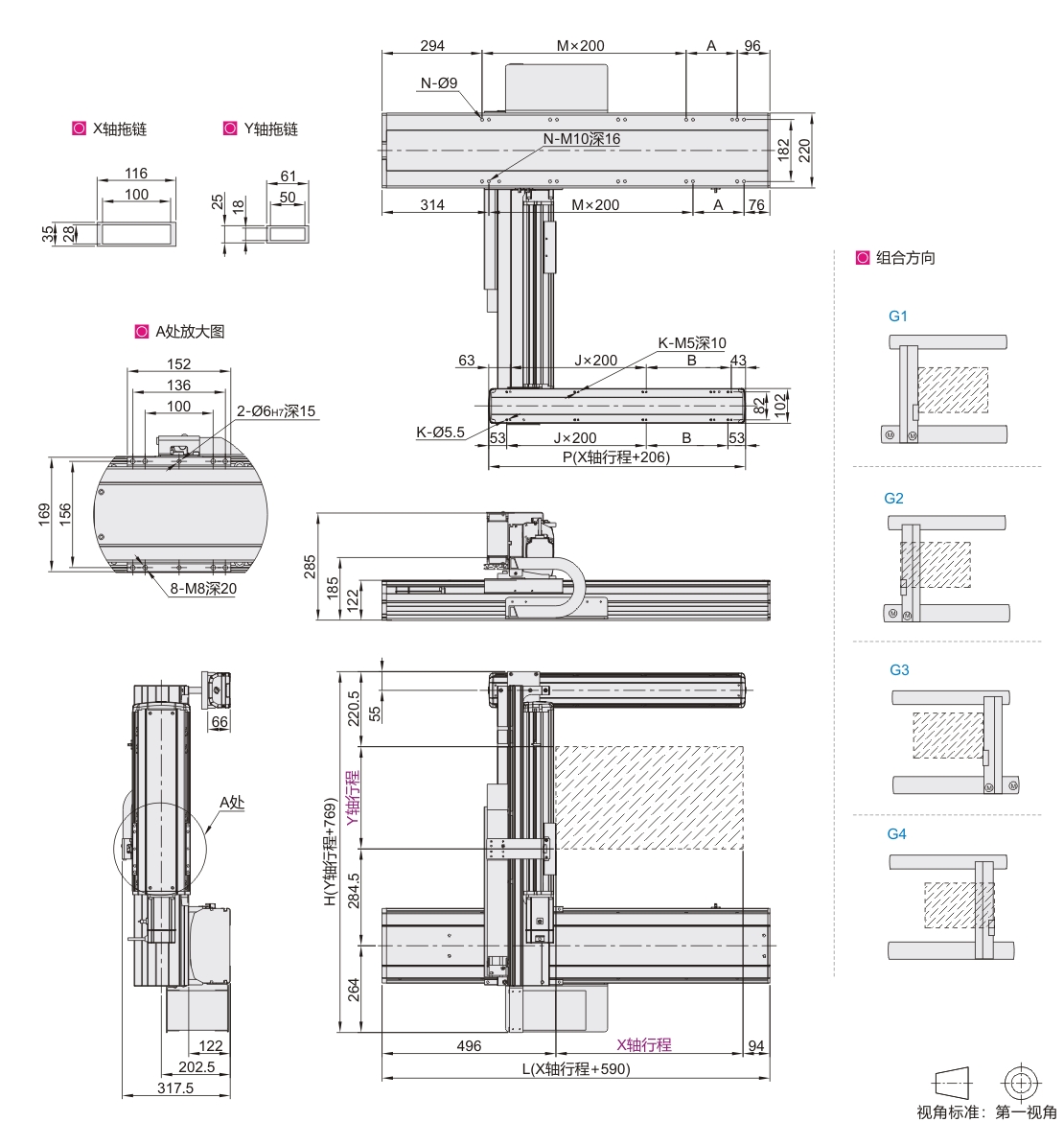

尺寸表
| X轴有效行程 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 690 | 740 | 790 | 840 | 890 | 940 | 990 | 1040 | 1090 | 1140 | 1190 | 1240 | 1290 | 1340 | 1390 |
| A | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 |
| M | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| N | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 |
| 最高使用速度(mm/s)※ | 1250 |
||||||||||||||
| X轴有效行程 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 |
| L | 1440 | 1490 | 1540 | 1590 | 1640 | 1690 | 1740 | 1790 | 1840 | 1890 | 1940 | 1990 | 2040 | 2090 |
| A | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 |
| M | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 |
| N | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 20 | 20 |
| 最高使用速度(mm/s)※ | 1250 |
1125 |
1000 |
875 |
750 |
625 |
500 |
|||||||
| X辅助轴行程 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| P | 306 | 356 | 406 | 456 | 506 | 556 | 606 | 656 | 706 | 756 | 806 | 856 | 906 | 956 | 1006 |
| B | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 |
| J | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 |
| K | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 |
| X辅助轴行程 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | |
| P | 1056 | 1106 | 1156 | 1206 | 1256 | 1306 | 1356 | 1406 | 1456 | 1506 | 1556 | 1606 | 1656 | 1706 | |
| B | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | |
| J | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | |
| K | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | |
| Y轴有效行程 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | ||||||||||||||||||||||||||||||
| H | 969 | 1019 | 1069 | 1119 | 1169 | 1219 | 1269 | 1319 | 1369 | 1419 | 1469 | 1519 | 1569 | 1619 | 1669 | 1719 | 1769 | 1819 | ||||||||||||||||||||||||||||||
| 最高使用速度(mm/s)※ | 1000 | 900 | 800 | |||||||||||||||||||||||||||||||||||||||||||||
※ 最高速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有严重共振产生。
基本参数
| 项目 | X轴 | Y轴 |
| 轴代码 | YBSR22 | YBSR17 |
| 重复定位精度(mm) | ±0.01 | ±0.01 |
| 导程(mm) | 25 | 20 |
| 最高速度(mm/s)※ | 1250 | 1000 |
| 标准行程(mm) | 100~1500 | 200~1050 |
| AC伺服电机容量(W) | 750 | 400 |
※ 最高速度（mm/s）是以伺服电机最高转速3000rpm/min为基准。
最大可搬运重量
| Y轴行程(mm) | 200~1050 |
| Y轴载重(kg) | 50 |
限定水平安装。
-
