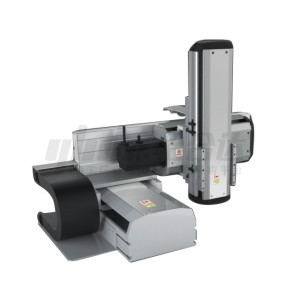

        多轴模组 YS876-A 滚珠丝杆传动 悬臂型 铝合金本色

        条件筛选：

        类型 浮球位置固定型
        系列 丝杆传动系列
        使用环境 一般环境型
        传动方式 滚珠丝杠
        轴数量 3轴
        轴连接方式 悬臂型
        重复定位精度 ±0.01
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            重置

            代码

            产品选型

            X轴行程

            100~1500
            /50

            Y轴行程

            50~750
            /50

            Z轴行程

            50~550
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YS876-A 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化 0°C-40℃
            85%RH以下



            本产品不含电机，电机需另行选购。   图示为组合方向A1。

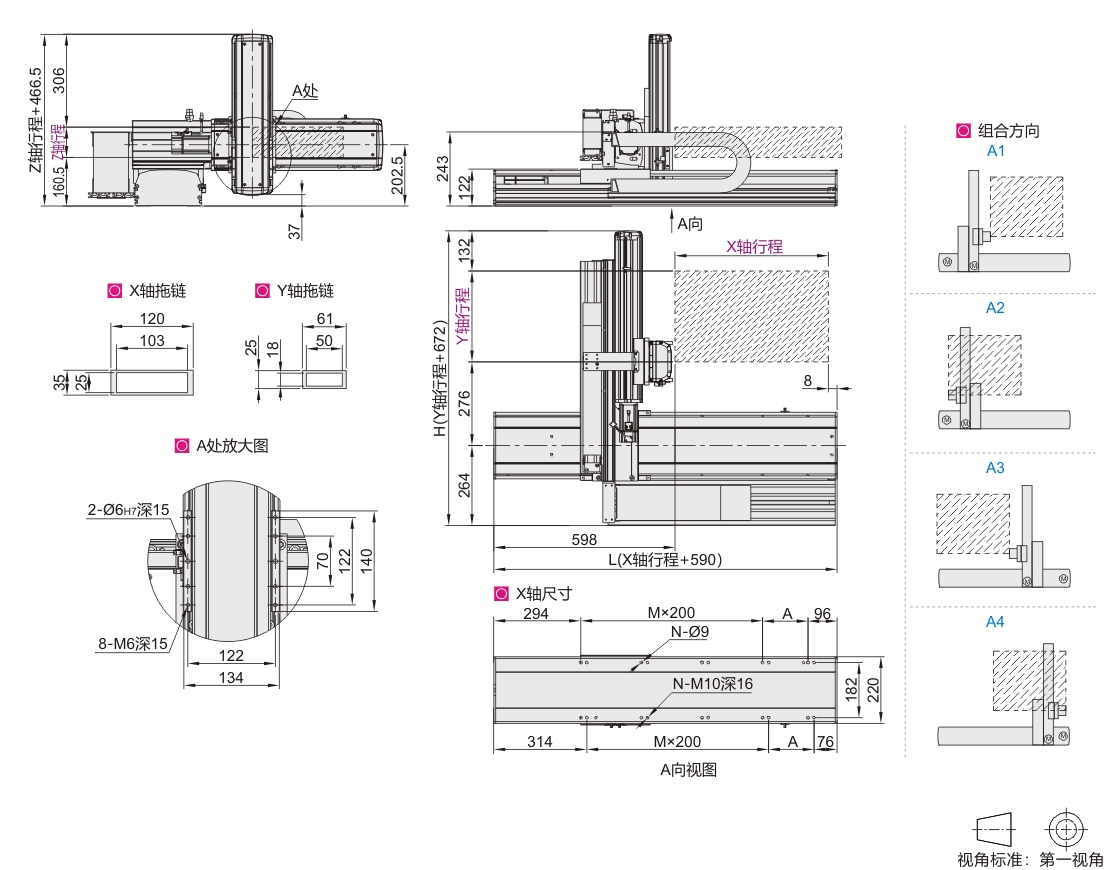

            参数图



            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位50)            		 Z轴行程
            (最小单位50)
            YS876-A 100 ~ 1500 50 ~750 50 ~550 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 A1
            A2
            A3
            A4



            尺寸表

            X轴有效行程 100  150  200  250  300  350  400  450  500  550  600  650  700  750  800
            L 690  740  790  840  890  940  990  1040  1090  1140  1190  1240  1290  1340  1390
            A 100  150  200  50  100  150  200  50  100  150  200  50  100  150  200
            M 1  1  1  2  2  2  2  3  3  3  3  4  4  4  4
            N 6  6  6  8  8  8  8  10  10  10  10  12  12  12  12
            最高使用速度(mm/s)※ 1250



            X轴有效行程 850  900  950  1000  1050  1100  1150  1200  1250  1300  1350  1400  1450  1500
            L 1440  1490  1540  1590  1640  1690  1740  1790  1840  1890  1940  1990  2040  2090
            A 50  100  150  200  50  100  150  200  50  100  150  200  50  100
            M 5  5  5  5  6  6  6  6  7  7  7  7  8  8
            N 14  14  14  14  16  16  16  16  18  18  18  18  20  20
            最高使用速度(mm/s)※ 1250  1125  1000  875  750  625  500



            Y轴有效行程 50  100  150  200  250  300  350  400  450  500  550  600  650  700  750
            H 722  772  822  872  922  972  1022  1072  1122  1172  1222  1272  1322  1372  1422
            最高使用速度(mm/s)※ 1000



            ※ 最高速度是以伺服电机最高转速3000rpm/min为基准，最高使用速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有严重共振发生。

            基本参数

            项目 X轴 Y轴 Z轴
            轴代码 YBSR22 YBSR17 YBSR14
            重复定位精度(mm) ±0.01 ±0.01 ±0.01
            导程(mm) 25  20  10
            最高速度(mm/s)※ 1250  1000  500
            标准行程(mm) 100 ~ 1500 50 ~750 50 ~550
            AC伺服电机容量(W) 750  400  400+刹车



            ※ 最高速度（mm/s）是以伺服电机最高转速3000rpm/min为基准。
