        多轴模组 YG321-A 滚珠丝杆传动 悬臂型 铝合金本色

        条件筛选：

        类型 浮球位置固定型
        系列 轨道内嵌系列
        使用环境 一般环境型
        传动方式 滚珠丝杠
        轴数量 3轴
        轴连接方式 悬臂型
        重复定位精度 ±0.01
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            重置

            代码

            产品选型

            X轴行程

            50~1100
            /50

            Y轴行程

            100~500
            /50

            Z轴行程

            50~100
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YG321-A 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化 0°C-40℃
            85%RH以下



            本产品不含电机，电机需另行选购。         图示为组合方向A1。



            参数图



            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位50)            		 Z轴行程
            (最小单位50)
            YG321-A 50 ~ 1100 100 ~500 50 ~ 100 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 A1
            A2
            A3
            A4



            基本参数

            项目 X轴 Y轴 Z轴
            轴代码 YCTH8 YCTH5 YCTH5
            重复定位精度(mm) ±0.01 ±0.01 ±0.01
            导程(mm) 20  10  10
            最高速度(mm/s)※ 1000  500  500
            标准行程(mm) 50 ~ 1100 100 ~500 50 ~ 100
            AC伺服电机容量(W) 200  100  100+刹车



            ※ 最高速度（mm/s）是以伺服电机最高转速3000rpm/min为基准。

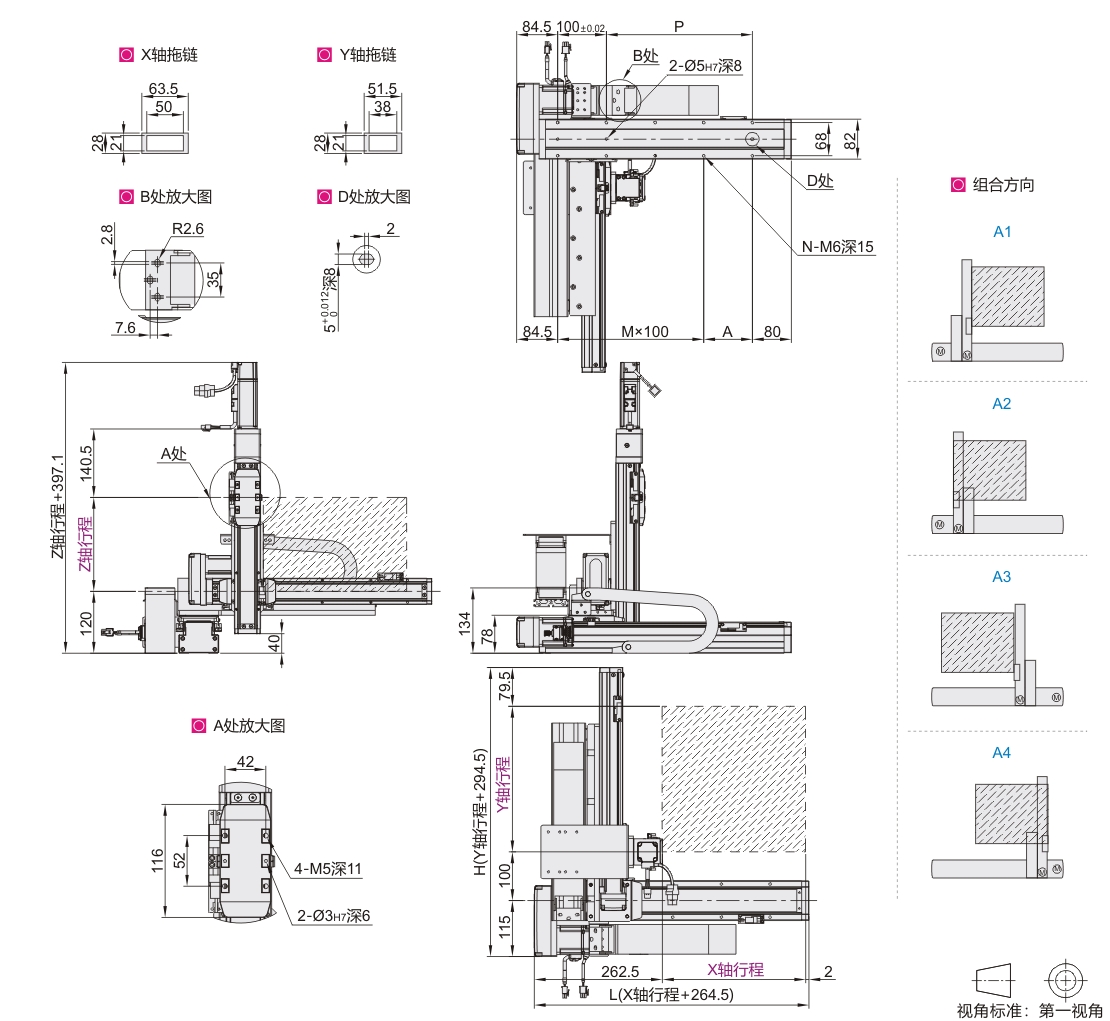

            尺寸表

            X轴有效行程 50  100  150  200  250  300  350  400  450  500  550  600  650  700  750  800  850  900  950  1000  1050  1100
            L 314.5  364.5  414.5  464.5  514.5  564.5  614.5  664.5  714.5  764.5  814.5  864.5  914.5  964.5  1014.5  1064.5  1114.5  1164.5  1214.5  1264.5  1314.5  1364.5
            A 50  100  50  100  50  100  50  100  50  100  50  100  50  100  50  100  50  100  50  100  50  100
            M 1  1  2  2  3  3  4  4  5  5  6  6  7  7  8  8  9  9  10  10  11  11
            N 6    8  8  10  10  12  12  14  14  16  16  18  18  20  20  22  22  24  24  26  26
            P 50  100  150  200  250  300  350  400  450  500  550  600  650  700  750  800  850  900  950  1000  1050  1100
            最高使用速度(mm/s)※ 1000  900  800  700  600  500  400  300



            Y轴有效行程 100  150  200  250  300  350  400  450  500
            H 394.5  444.5  494.5  544.5  594.5  644.5  694.5  744.5  794.5
            最高使用速度(mm/s)※ 500



            ※ 最高速度是以伺服电机最高转速3000rpm/min为基准，最高使用速度代表该行程内
                可使用的最高安全速度若超过此速度，滑台可能会有严重共振发生。
