        多轴模组 YT630-F 同步带传动 十字型 铝合金本色

        条件筛选：

        类型 浮球位置固定型
        系列 同步带系列
        使用环境 一般环境型
        传动方式 同步带
        轴数量 2轴
        轴连接方式 十字型
        重复定位精度 ±0.04
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            X轴行程

            550~3050
            /50

            Y轴行程

            50~350
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
                 代码                 底座                         导轨                         滑板                           盖板                   使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YT630-F 铝合金 阳极氧化 合金钢 一 铝合金 阳极氧化 铝合金 阳极氧化 0℃-40℃
            85%RH以下


            本产品不含电机，电机需另行选购。         图示为组合方向F1。

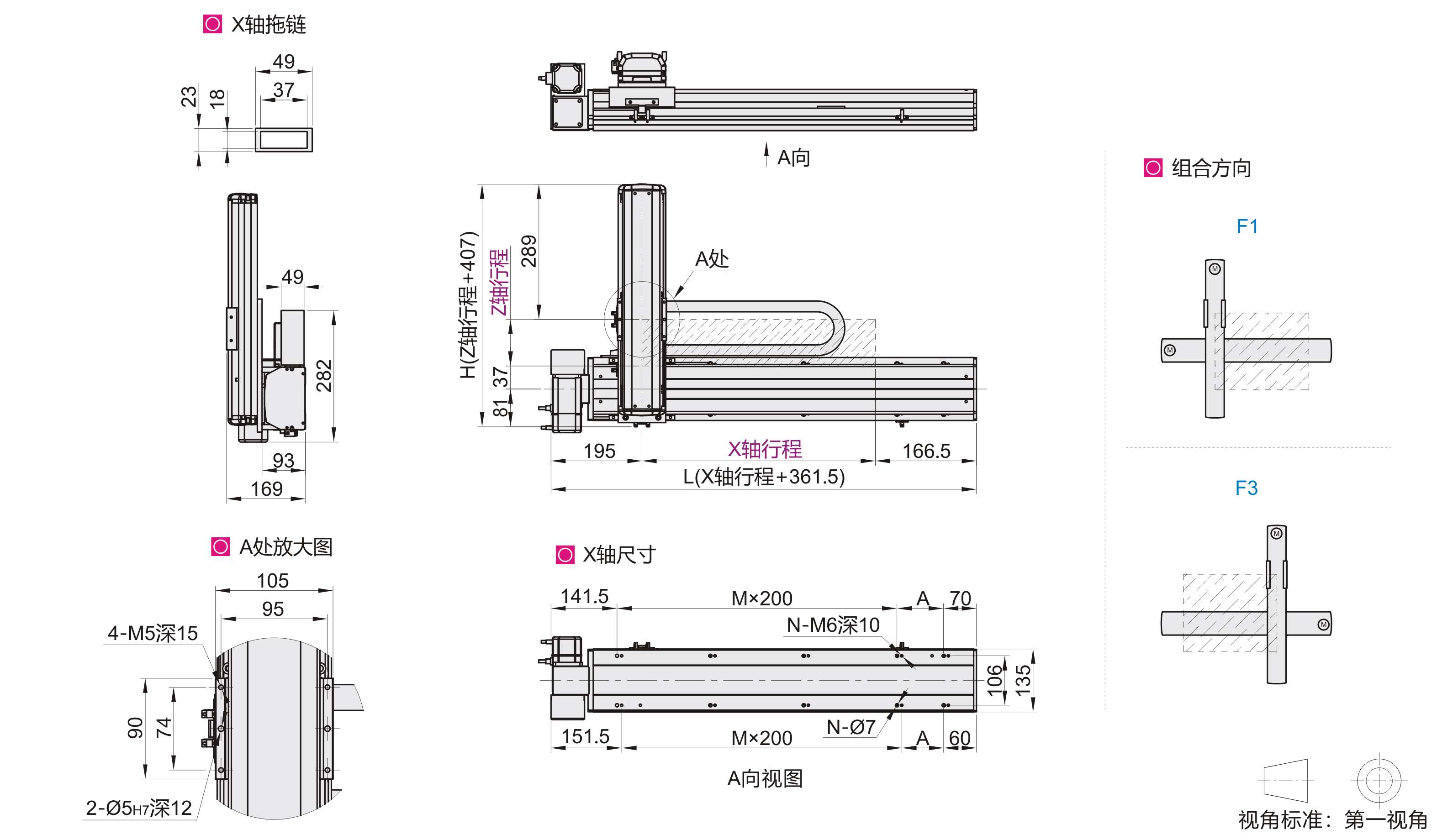

            参数图


            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位            50)
            YT630-F 550~3050 50~350 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 F1
            F3


            尺寸表

            X轴有效行程 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350
            L 911.5 961.5 1011.5 1061.5 1111.5 1161.5 1211.5 1261.5 1311.5 1361.5 1411.5 1461.5 1511.5 1561.5 1611.5 1661.5 1711.5
            A 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
            M 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7
            N 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18
            最高使用速度(mm/s)※ 2000



            X轴有效行程 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
            L 1761.5 1811.5 1861.5 1911.5 1961.5 2011.5 2061.5 2111.5 2161.5 2211.5 2261.5 2311.5 2361.5 2411.5 2461.5 2511.5 2561.5
            A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
            M 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11
            N 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26
            最高使用速度(mm/s)※ 2000



            X轴有效行程 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
            L 2611.5 2661.5 2711.5 2761.5 2811.5 2861.5 2911.5 2961.5 3011.5 3061.5 3111.5 3161.5 3211.5 3261.5 3311.5 3361.5 3411.5
            A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
            M 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15
            N 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34
            最高使用速度(mm/s)※ 2000



            Z轴有效行程 50  100  150  200  250  300  350
            H 457  507  557  607  657  707  757
            最高使用速度(mm/s)※ 500


            ※ 最高速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有严重共振产生

            基本参数

            项目 X轴 Z轴
            轴代码 YTB14 YBSR10
            重复定位精度(mm) ±0.04 ±0.01
            导程(mm) 40 10
            最高速度(mm/s)※ 2000 500
            标准行程(mm) 550~3050 50~350
            AC伺服电机容量(W) 200 100+刹车


            ※ 最高速度(mm/s)是以伺服电机最高转速3000rpm/min为基准。


            最大可搬运重量

            Y轴行程（mm） 50~350
            Z轴载重（kg） 8


            限定壁挂安装。
