        多轴模组 YT740-F 同步带传动 十字型 铝合金本色

        条件筛选：

        类型 浮球位置固定型
        系列 同步带系列
        使用环境 一般环境型
        传动方式 同步带
        轴数量 2轴
        轴连接方式 十字型
        重复定位精度 ±0.04
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            X轴行程

            550~3050
            /50

            Y轴行程

            50~350
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
                 代码                 底座                         导轨                         滑板                           盖板                   使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YT740-F 铝合金 阳极氧化 合金钢 一 铝合金 阳极氧化 铝合金 阳极氧化 0℃-40℃
            85%RH以下


            本产品不含电机，电机需另行选购。         图示为组合方向F1。

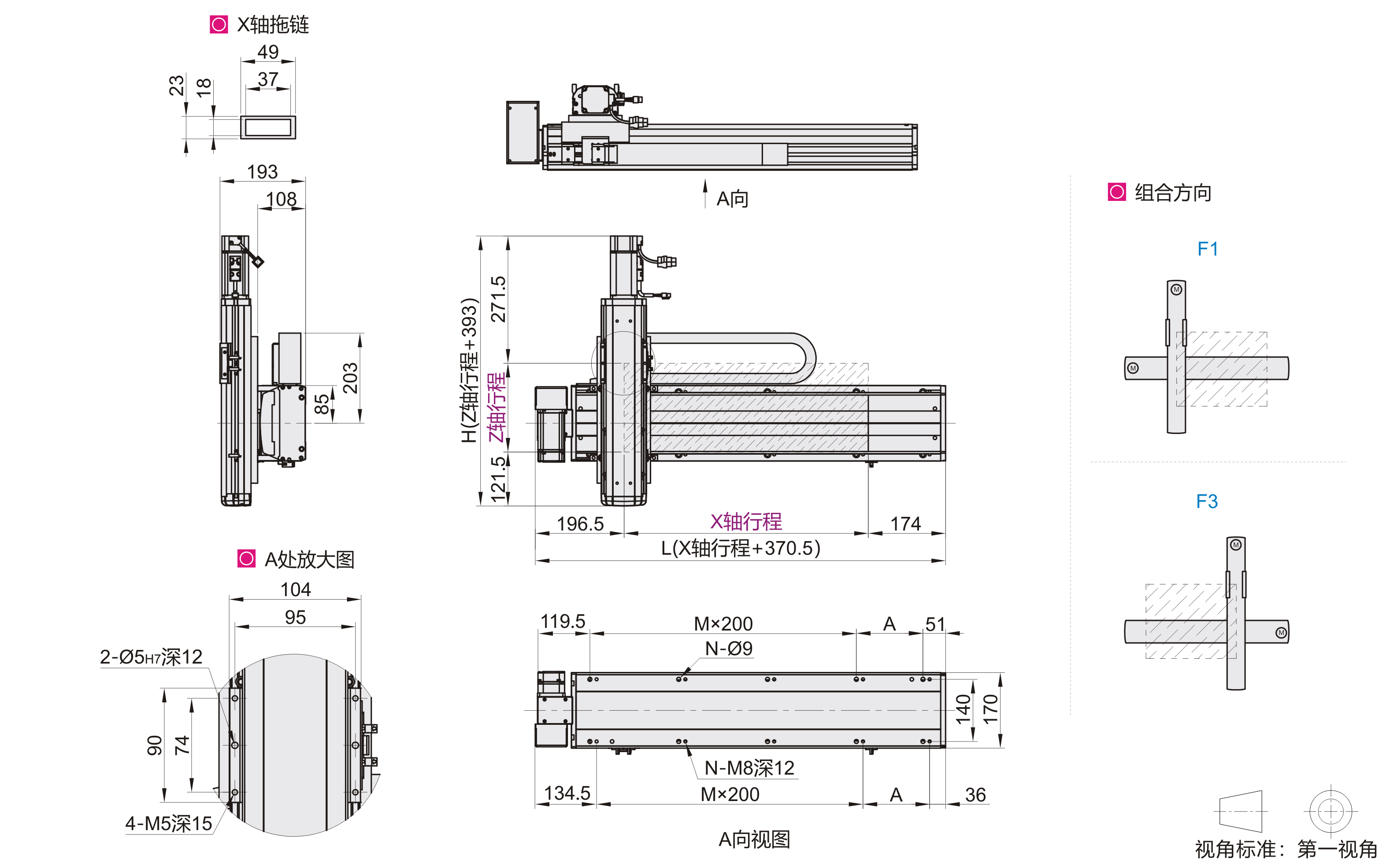

            参数图


            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位            50)
            YT740-F 550~3050 50~350 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 F1
            F3


            尺寸表

            X轴有效行程  550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350
            L 920.5 970.5 1020.5 1070.5 1120.5 1170.5 1220.5 1270.5 1320.5 1370.5 1420.5 1470.5 1520.5 1570.5 1620.5 1670.5 1720.5
            A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
            M 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7
            N 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18
            最高使用速度(mm/s)※ 2000



                     X轴有效行程          1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
            L 1770.5 1820.5 1870.5 1920.5 1970.5 2020.5 2070.5 2120.5 2170.5 2220.5 2270.5 2320.5 2370.5 2420.5 2470.5 2520.5 2570.5
            A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
            M 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11
            N 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26
            最高使用速度(mm/s)※ 2000



            X轴有效行程 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
            L 2620.5 2670.5 2720.5 2770.5 2820.5 2870.5 2920.5 2970.5 3020.5 3070.5 3120.5 3170.5 3220.5 3270.5 3320.5 3370.5 3420.5
            A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
            M 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
            N 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
            最高使用速度(mm/s)※ 2000



            Z轴有效行程 50  100  150  200  250  300  350
            H 443  493  543  593  643  693  743
            最高使用速度(mm/s)※ 500


            ※ 最高速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有严重共振产生

            基本参数

            项目 X轴 Z轴
            轴代码 YTB17 YBSR12
            重复定位精度(mm) ±0.04 ±0.01
            导程(mm) 40 10
            最高速度(mm/s)※ 2000 500
            标准行程(mm) 550~3050 50~350
            AC伺服电机容量(W) 400 200+刹车


            ※ 最高速度(mm/s)是以伺服电机最高转速3000rpm/min为基准。


            最大可搬运重量

            Z轴行程（mm） 50~350
            Z轴载重（kg） 15


            限定壁挂安装。
