        多轴模组 YT870-A 同步带传动 悬臂型 铝合金本色

        条件筛选：

        类型 浮球位置固定型
        系列 同步带系列
        使用环境 一般环境型
        传动方式 同步带
        轴数量 2轴
        轴连接方式 悬臂型
        重复定位精度 ±0.04
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            X轴行程

            550~3500
            /50

            Y轴行程

            100~650
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
                 代码                 底座                         导轨                         滑板                           盖板                   使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YT870-A 铝合金 阳极氧化 合金钢 一 铝合金 阳极氧化 铝合金 阳极氧化 0℃-40℃
            85%RH以下


            本产品不含电机，电机需另行选购。         图示为组合方向A1。

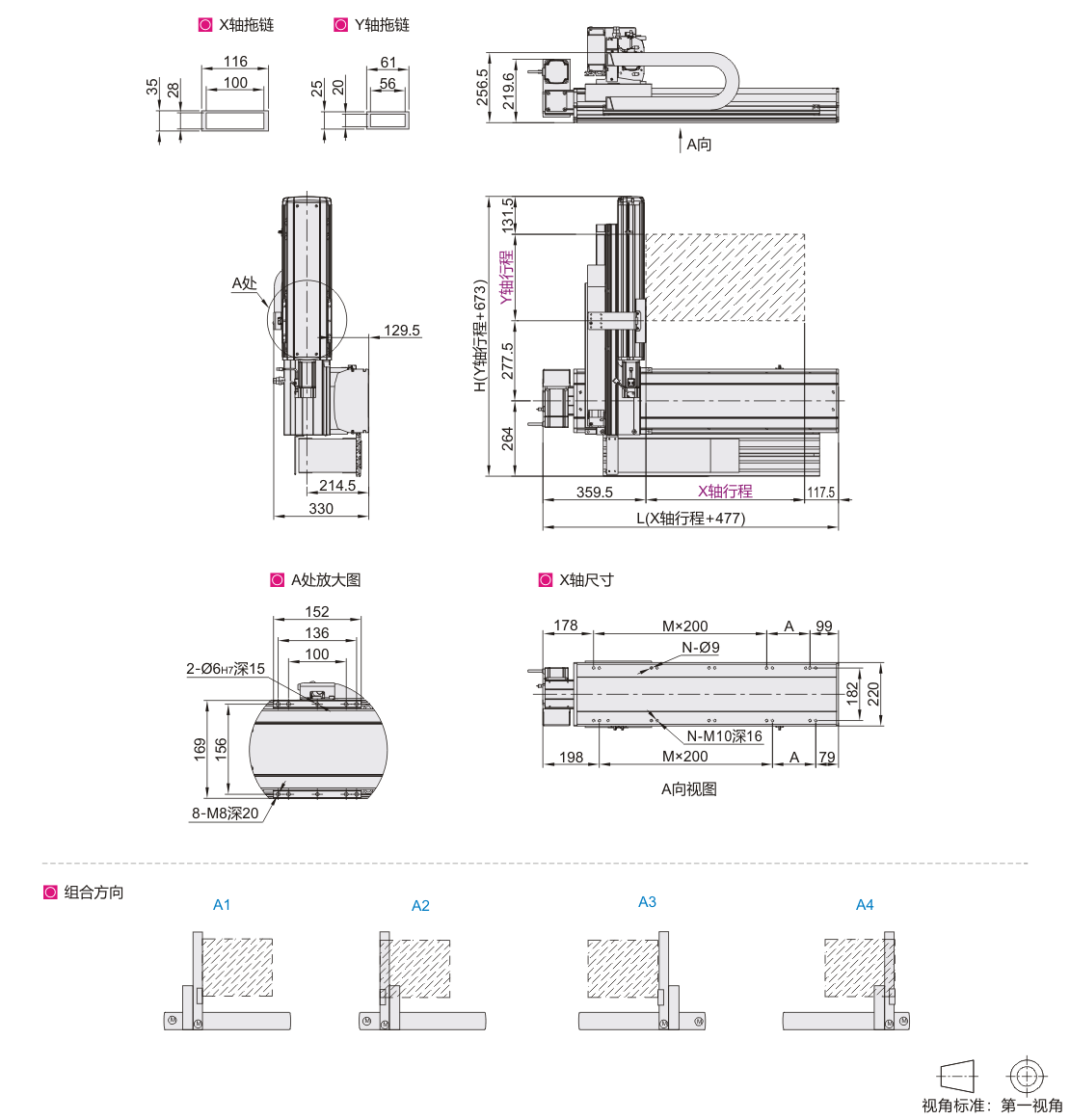

            参数图


            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位50)
            YT870-A 550~3500 100~650 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)

            A1
            A2
            A3
            A4


            尺寸表

                      X轴有效行程           550  600  650  700  750  800  850  900  950  1000  1050  1100  1150  1200  1250
            L 1027  1077  1127  1177  1227  1277  1327  1377  1427  1477  1527  1577  1627  1677  1727
            A 150  200  50  100  150  200  50  100  150  200  50  100  150  200  50
            M 3  3  4  4  4  4  5  5  5  5  6  6  6  6  7
            N 10  10  12  12  12  12  14  14  14  14  16  16  16  16  18
            最高使用速度(mm/s)※ 2000



                      X轴有效行程           1300  1350  1400  1450  1500  1550  1600  1650  1700  1750  1800  1850  1900  1950  2000
            L 1777  1827  1877  1927  1977  2027  2077  2127  2177  2227  2277  2327  2377  2427  2477
            A 100  150  200  50  100  150  200  50  100  150  200  50  100  150  200
            M 7  7  7  8  8  8  8  9  9  9  9  10  10  10  10
            N 18  18  18  20  20  20  20  22  22  22  22  24  24  24  24
            最高使用速度(mm/s)※ 2000



                      X轴有效行程           2050  2100  2150  2200  2250  2300  2350  2400  2450  2500  2550  2600  2650  2700  2750
            L 2527  2577  2627  2677  2727  2777  2827  2877  2927  2977  3027  3077  3127  3177  3227
            A 50  100  150  200  50  100  150  200  50  100  150  200  50  100  150
            M 11  11  11  11  12  12  12  12  13  13  13  13  14  14  14
            N 26  26  26  26  28  28  28  28  30  30  30  30  32  32  32
            最高使用速度(mm/s)※ 2000



                      X轴有效行程           2800  2850  2900  2950  3000  3050  3100  3150  3200  3250  3300  3350  3400  3450  3500
            L 3277  3327  3377  3427  3477  3527  3577  3627  3677  3727  3777  3827  3877  3927  3977
            A 200  50  100  150  200  50  100  150  200  50  100  150  200  50  100
            M 14  15  15  15  15  16  16  16  16  17  17  17  17  18  18
            N 32  34  34  34  34  36  36  36  36  38  38  38  38  40  40
            最高使用速度(mm/s)※ 2000



                      Y轴有效行程           100  150  200  250  300  350  400  450  500  550  600  650
            H 773  823  873  923  973  1023  1073  1123  1173  1223  1273  1323
            最高使用速度(mm/s)※ 1000



            ※ 最高速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有严重共振产生。

             基本参数

            项目 X轴 Y轴
            轴代码 YTB22 YBSR17
            重复定位精度(mm) ±0.04 ±0.01
            导程(mm) 40 20
            最高速度(mm/s)※ 2000  1000
            标准行程(mm) 550~3500 100~650
            AC伺服电机容量(W) 750 400


            ※ 最高速度(mm/s)是以伺服电机最高转速3000rpm/min为基准。

            最大可搬运重量

            Y轴行程(mm) 150 250 350 450 550 650
            Y轴载重(kg) 50 45 40 35 30 25


            限定水平安装。
