        多轴模组 YTD660-G 同步带传动 龙门型 铝合金本色

        条件筛选：

        类型 浮球位置固定型
        系列 同步带系列
        使用环境 一般环境型
        传动方式 同步带
        轴数量 2轴
        轴连接方式 龙门型
        重复定位精度 ±0.04
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            X轴行程

            550~3050
            /50

            Y轴行程

            900~2000
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
                  代码                   底座                          导轨                         滑板                           盖板                   使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YTD660-G 铝合金 阳极氧化 合金钢 一 铝合金 阳极氧化 铝合金 阳极氧化 0℃-40℃
            85%RH以下


            本产品不含电机，电机需另行选购。
            图示为组合方向G1。

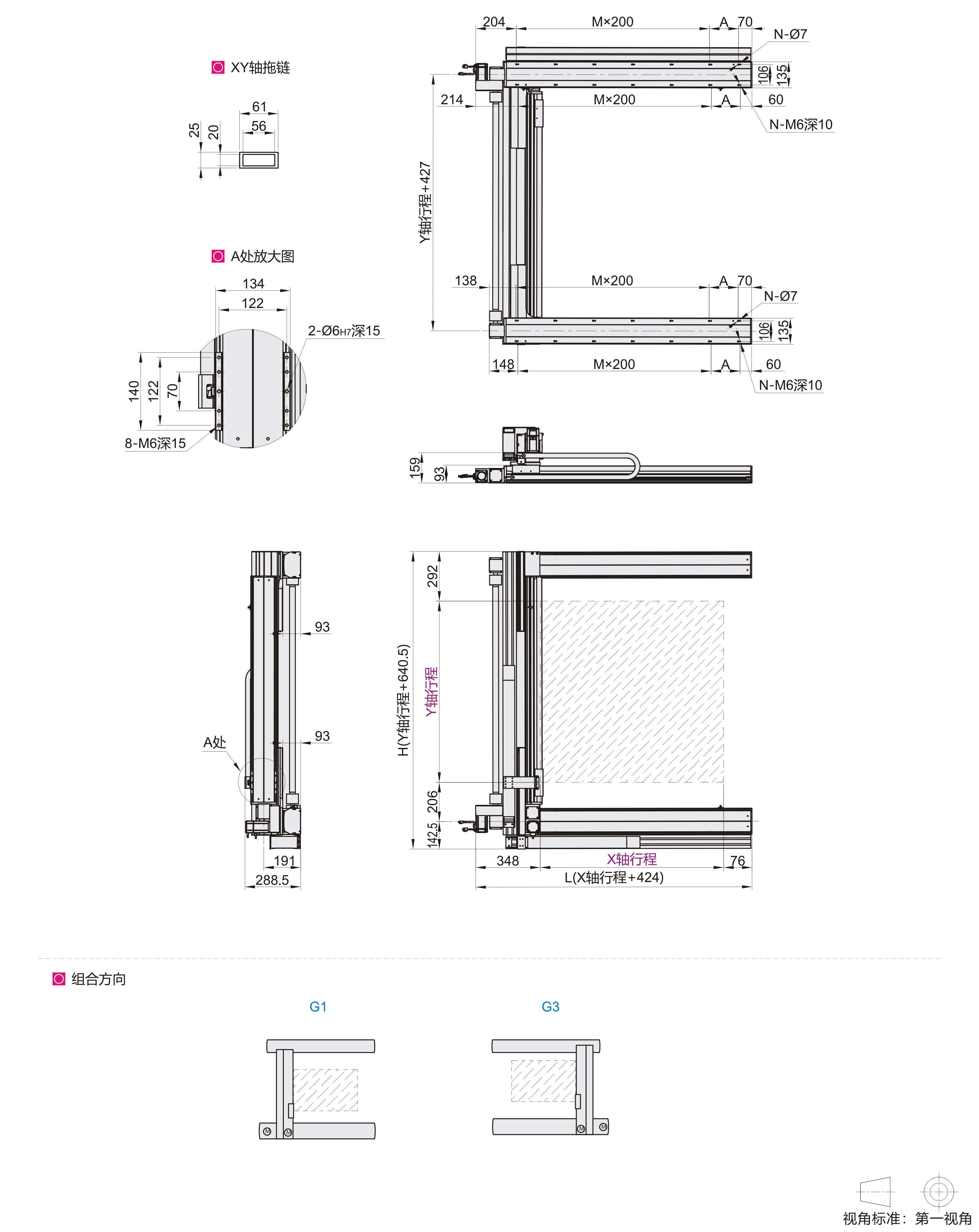

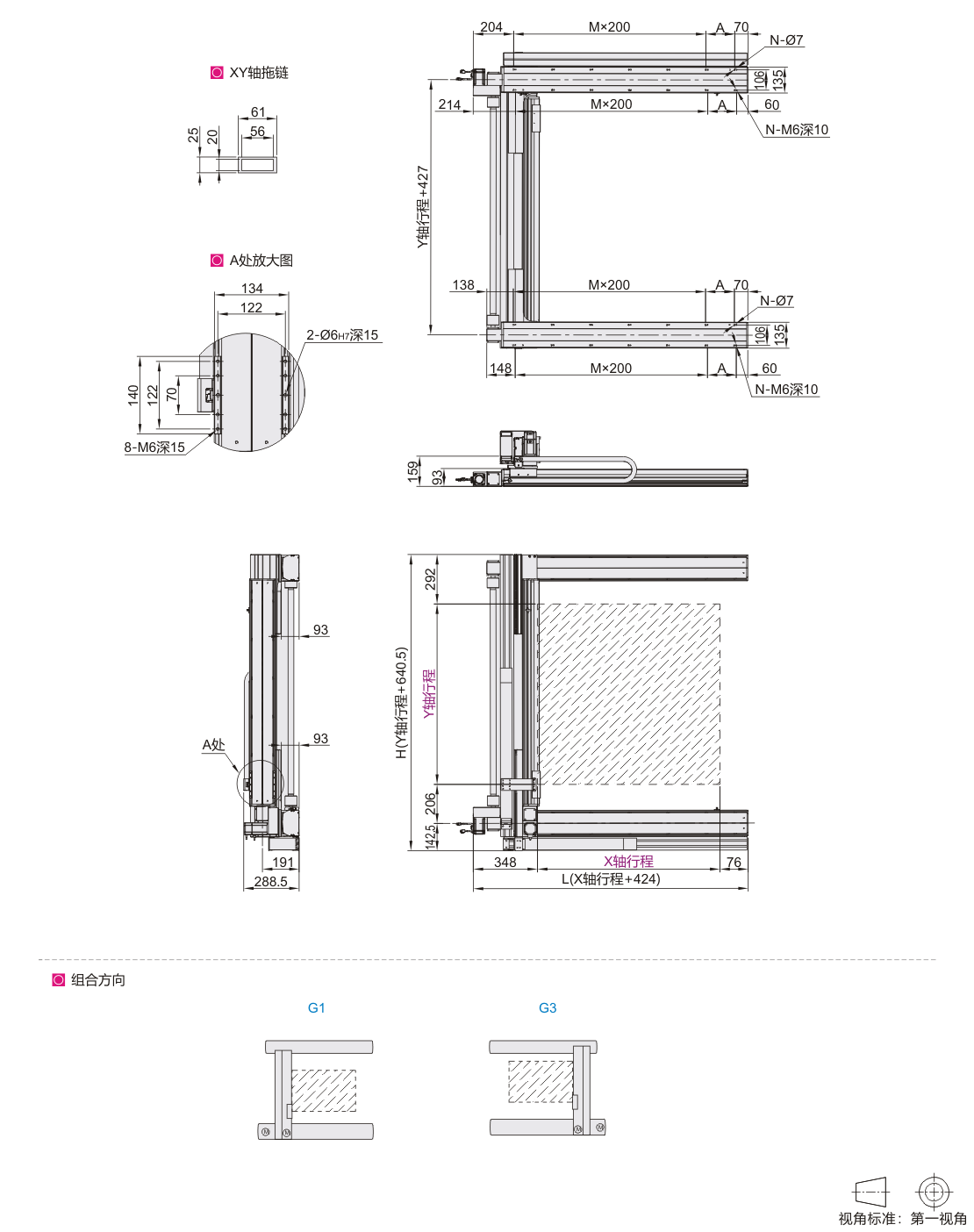

            参数图


            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位            50)
            YTD660-G 550~3050 900~2000 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 G1
            G3


            尺寸表

                      X轴有效行程           550  600  650  700  750  800  850  900  950  1000  1050  1100  1150  1200  1250  1300  1350
            L 974  1024  1074  1124  1174  1224  1274  1324  1374  1424  1474  1524  1574  1624  1674  1724  1774
            A 100  150  200  50  100  150  200  50  100  150  200  50  100  150  200  50  100
            M 3  3  3  4  4  4  4  5  5  5  5  6  6  6  6  7  7
            N 10  10  10  12  12  12  12  14  14  14  14  16  16  16  16  18  18
            最高使用速度(mm/s)※ 2000



                      X轴有效行程           1400  1450  1500  1550  1600  1650  1700  1750  1800  1850  1900  1950  2000  2050  2100  2150  2200
            L 1824  1874  1924  1974  2024  2074  2124  2174  2224  2274  2324  2374  2424  2474  2524  2574  2624
            A 150  200  50  100  150  200  50  100  150  200  50  100  150  200  50  100  150
            M 7  7  8  8  8  8  9  9  9  9  10  10  10  10  11  11  11
            N 18  18  20  20  20  20  22  22  22  22  24  24  24  24  26  26  26
            最高使用速度(mm/s)※ 2000



                      X轴有效行程           2250  2300  2350  2400  2450  2500  2550  2600  2650  2700  2750  2800  2850  2900  2950  3000  3050
            L 2674  2724  2774  2824  2874  2924  2974  3024  3074  3124  3174  3224  3274  3324  3374  3424  3474
            A 200  50  100  150  200  50  100  150  200  50  100  150  200  50  100  150  200
            M 11  12  12  12  12  13  13  13  13  14  14  14  14  15  15  15  15
            N 26  28  28  28  28  30  30  30  30  32  32  32  32  34  34  34  34
            最高使用速度(mm/s)※ 2000



            Y轴有效行程  900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
            H 1540.5 1590.5 1640.5 1690.5 1740.5 1790.5 1840.5 1890.5 1940.5 1990.5 2040.5 2090.5 2140.5 2190.5 2240.5 2290.5 2340.5 2390.5 2440.5 2490.5 2540.5 2590.5 2640.5
            最高使用速度(mm/s)※ 2000


            ※ 最高速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有严重共振产生。

            基本参数

            项目 X轴 Y轴
            轴代码 YTB14 YTB14
            重复定位精度(mm) ±0.04 ±0.04
            导程(mm) 40 40
            最高速度(mm/s)※ 2000 2000
            标准行程(mm) 550~3050 900~2000
            AC伺服电机容量(W) 400 400


            ※ 最高速度(mm/s)是以伺服电机最高转速3000rpm/min为基准。


            最大可搬运重量

            Y轴行程(mm) 900  1000  1100  1200  1300  1400  1500  1600  1700  1800  1900  2000
            Y轴载重(kg) 18  17  16  15  14  13  12  11  10  9  9  8



            限定水平安装。
