图片仅供参考，请以已选的规格为准
多轴模组 YTD765-G 同步带传动 龙门型 铝合金本色
条件筛选：
类型 浮球位置固定型
系列 同步带系列
使用环境 一般环境型
传动方式 同步带
轴数量 3轴
轴连接方式 龙门型
重复定位精度 ±0.04
种类筛选 多轴机器人
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 6 项未选择
重置
代码
产品选型
X轴行程
550~3050
/1
Y轴行程
900~2000
/1
Z轴行程
50~550
/1
电机品牌
出货方式
组合方向
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 底座 | 导轨 | 滑板 | 盖板 | 使用环境 | ||||
| 材质 | 表面处理 | 材质 | 表面处理 | 材质 | 表面处理 | 材质 | 表面处理 | ||
| YTD765-G | 铝合金 | 阳极氧化 | 合金钢 | 一 | 铝合金 | 阳极氧化 | 铝合金 | 阳极氧化 | 0℃-40℃ 85%RH以下 |
本产品不含电机，电机需另行选购。 图示为组合方向G1。

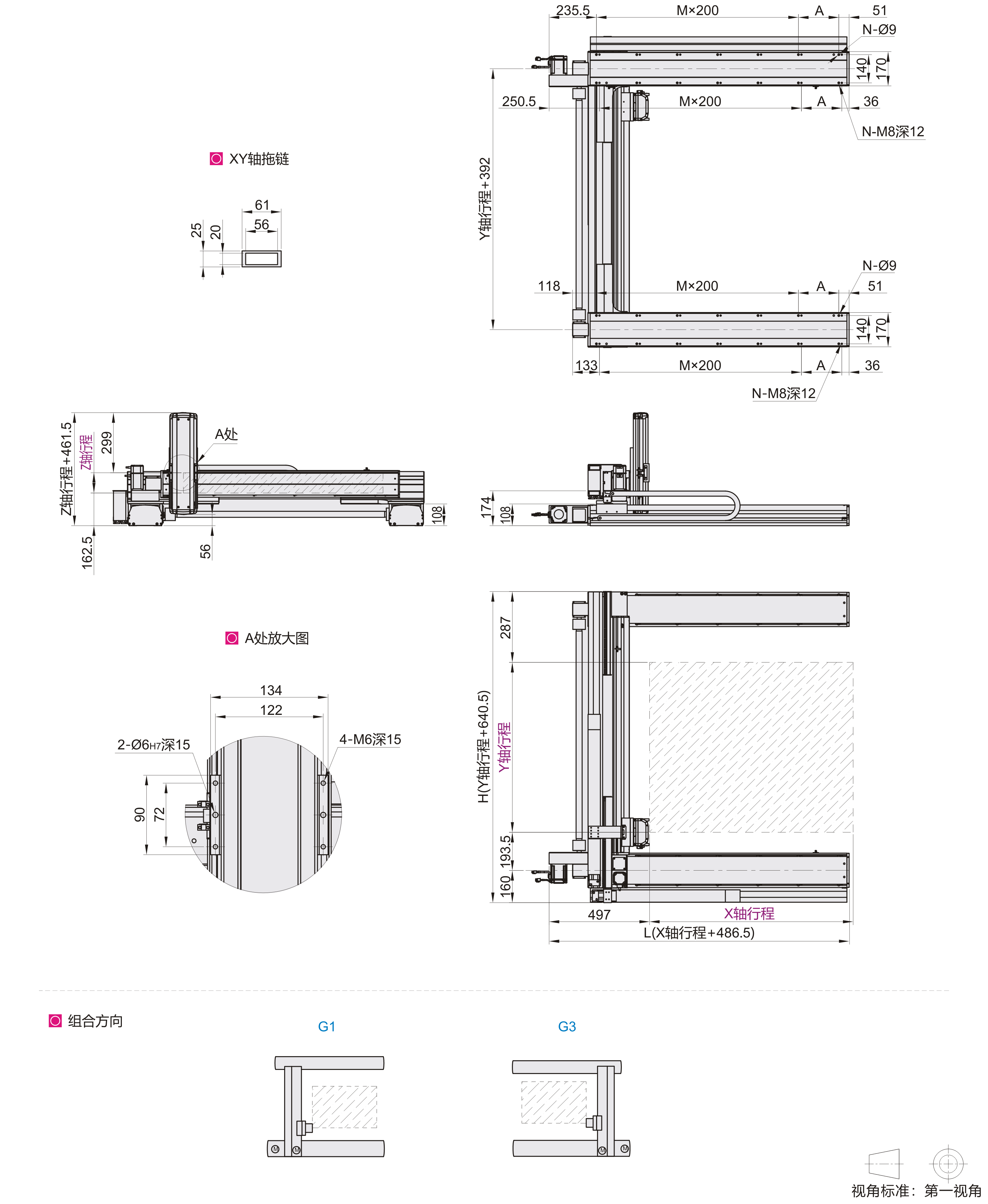

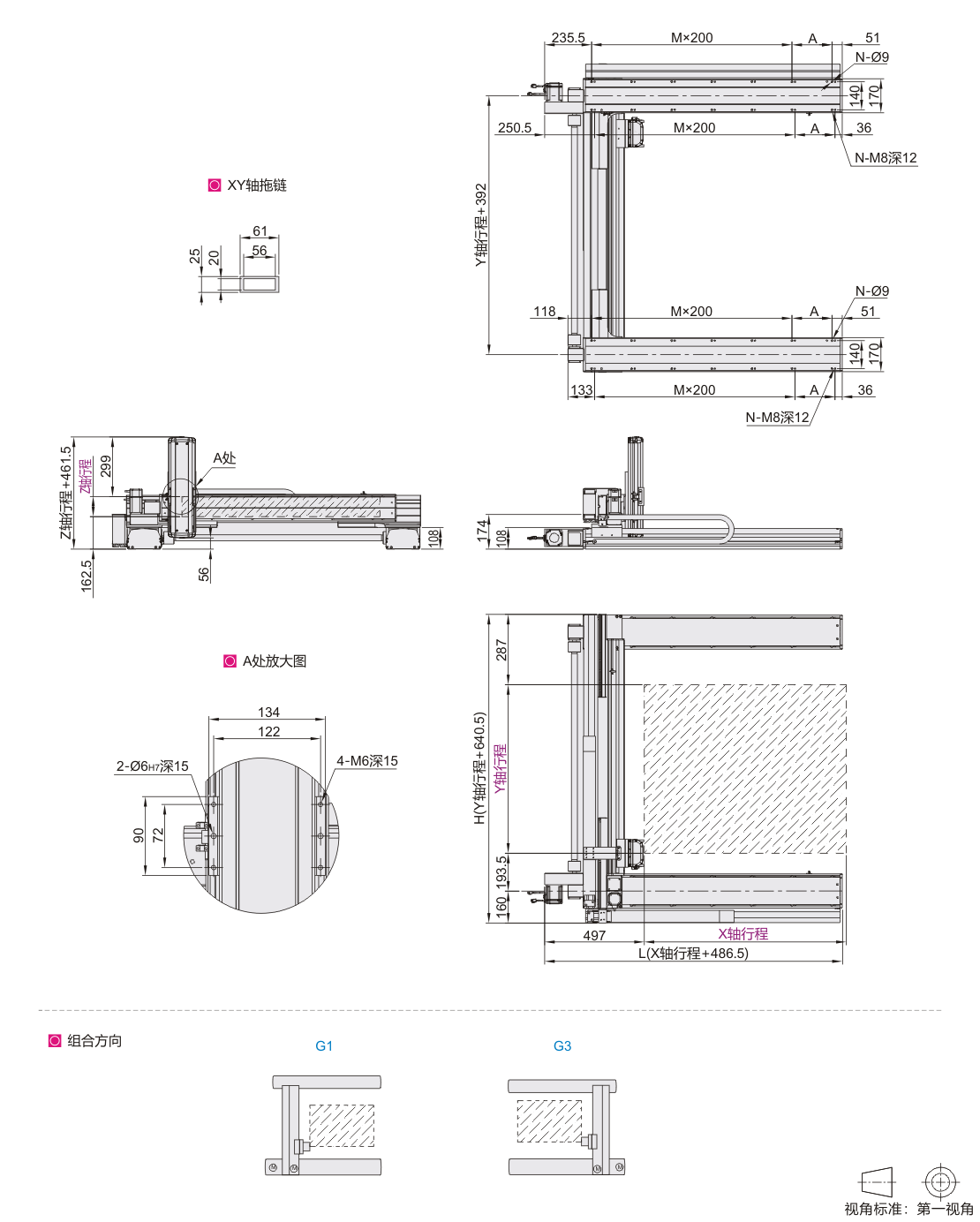

参数图
选型表
| 型号 |
电机品牌 |
出货方式 |
组合方向 |
|||
| 代码 | X轴行程 (最小单位50) |
Y轴行程 (最小单位50) |
Z轴行程 (最小单位50) |
|||
| YTD765-G | 550~3050 | 900~2000 | 50~550 | M(三菱) P(松下) Y(安川) T(台达) |
C(连接出货) K(单轴出货) |
G1 G3 |
尺寸表
| X轴有效行程 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 |
| L | 1036.5 | 1086.5 | 1136.5 | 1186.5 | 1236.5 | 1286.5 | 1336.5 | 1386.5 | 1436.5 | 1486.5 | 1536.5 | 1586.5 | 1636.5 | 1686.5 | 1736.5 | 1786.5 | 1836.5 |
| A | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 |
| M | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 |
| N | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 |
| 最高使用速度(mm/s)※ | 2000 | ||||||||||||||||
| X轴有效行程 | 1400 | 1450 | 1500 | 1550 | 1600 | 1650 | 1700 | 1750 | 1800 | 1850 | 1900 | 1950 | 2000 | 2050 | 2100 | 2150 | 2200 |
| L | 1886.5 | 1936.5 | 1986.5 | 2036.5 | 2086.5 | 2136.5 | 2186.5 | 2236.5 | 2286.5 | 2336.5 | 2386.5 | 2436.5 | 2486.5 | 2536.5 | 2586.5 | 2636.5 | 2686.5 |
| A | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 |
| M | 7 | 8 | 8 | 8 | 8 | 9 | 9 | 9 | 9 | 10 | 10 | 10 | 10 | 11 | 11 | 11 | 11 |
| N | 18 | 20 | 20 | 20 | 20 | 22 | 22 | 22 | 22 | 24 | 24 | 24 | 24 | 26 | 26 | 26 | 26 |
| 最高使用速度(mm/s)※ | 2000 | ||||||||||||||||
| X轴有效行程 | 2250 | 2300 | 2350 | 2400 | 2450 | 2500 | 2550 | 2600 | 2650 | 2700 | 2750 | 2800 | 2850 | 2900 | 2950 | 3000 | 3050 |
| L | 2736.5 | 2786.5 | 2836.5 | 2886.5 | 2936.5 | 2986.5 | 3036.5 | 3086.5 | 3136.5 | 3186.5 | 3236.5 | 3286.5 | 3336.5 | 3386.5 | 3436.5 | 3486.5 | 3536.5 |
| A | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 |
| M | 12 | 12 | 12 | 12 | 13 | 13 | 13 | 13 | 14 | 14 | 14 | 14 | 15 | 15 | 15 | 15 | 16 |
| N | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 32 | 32 | 32 | 32 | 34 | 34 | 34 | 34 | 36 |
| 最高使用速度(mm/s)※ | 2000 | ||||||||||||||||
| Y轴有效行程 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 | 1600 | 1650 | 1700 | 1750 | 1800 | 1850 | 1900 | 1950 | 2000 | |
| H | 1540.5 | 1590.5 | 1640.5 | 1690.5 | 1740.5 | 1790.5 | 1840.5 | 1890.5 | 1940.5 | 1990.5 | 2040.5 | 2090.5 | 2140.5 | 2190.5 | 2240.5 | 2290.5 | 2340.5 | 2390.5 | 2440.5 | 2490.5 | 2540.5 | 2590.5 | 2640.5 | |
| 最高使用速度(mm/s)※ | 2000 | |||||||||||||||||||||||
※ 最高速度代表该行程内可使用的最高安全速度，若超过此速度，滑台可能会有产重共振产生。
基本参数
| 项目 | X轴 | Y轴 | Z轴 |
| 轴代码 | YTB17 | YBSR14 | YBSR13 |
| 重复定位精度(mm) | ±0.04 | ±0.01 | ±0.01 |
| 导程(mm) | 40 | 40 | 10 |
| 最高速度(mm/s)※ | 2000 | 2000 | 500 |
| 标准行程(mm) | 550~3050 | 900~2000 | 50~550 |
| AC伺服电机容量(W) | 750 | 400 | 400+刹车 |
※ 最高速度(mm/s)是以伺服电机最高转速3000rpm/min为基准。
-
