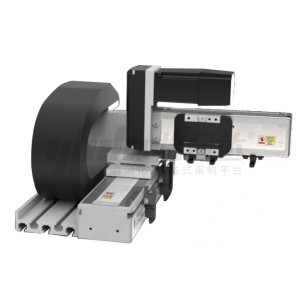

        多轴模组 YS210-A 滚珠丝杆传动 悬臂型 铝合金本色

        条件筛选：

        类型 浮球位置固定型
        系列 丝杆传动系列
        使用环境 一般环境型
        传动方式 滚珠丝杠
        轴数量 2轴
        轴连接方式 悬臂型
        重复定位精度 ±0.01
        种类筛选 多轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            X轴行程

            100~800
            /50

            Y轴行程

            50~350
            /50

            电机品牌

            出货方式

            组合方向

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YS210-A 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化 0°C-40℃
            85%RH以下



            本产品不含电机，电机需另行选购。           图示为组合方向A1。

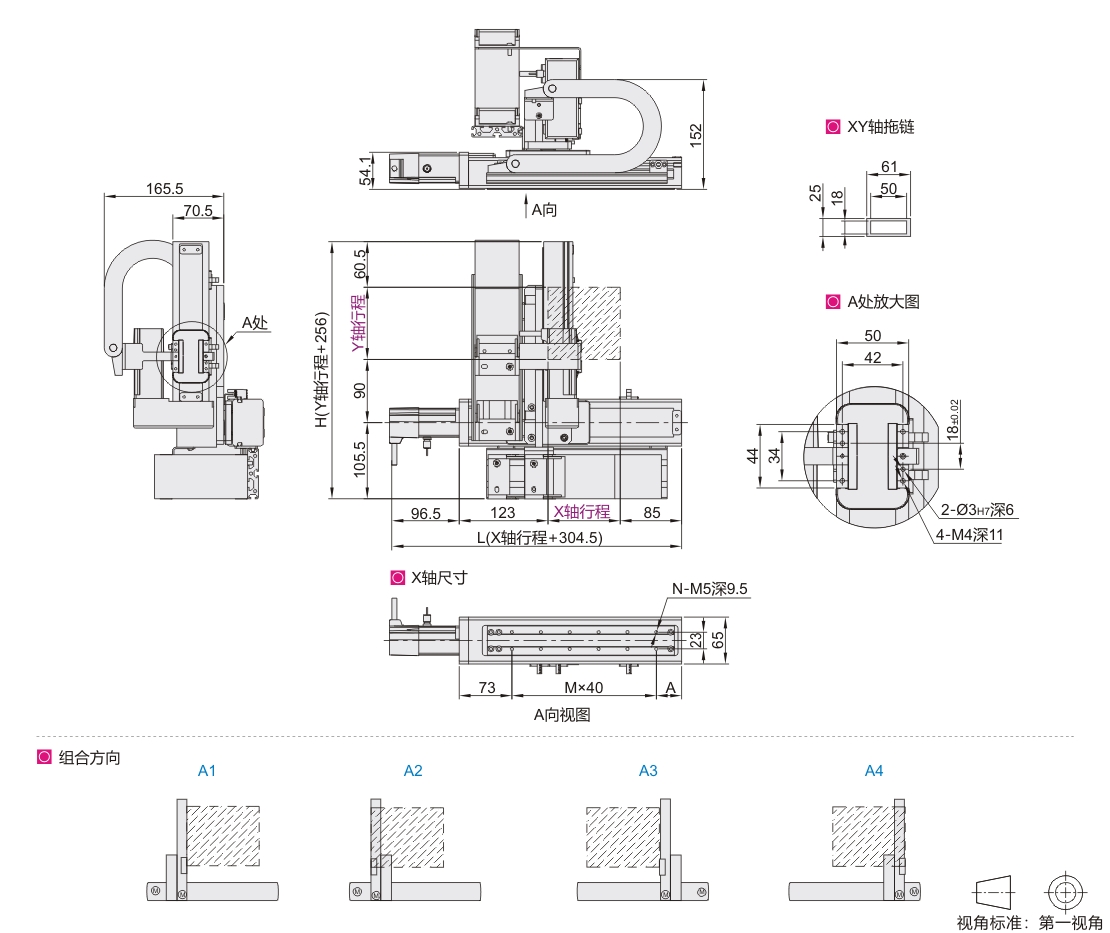

            参数图



            选型表

            型号
            		 电机品牌
            		 出货方式
            		 组合方向
            代码 X轴行程
            (最小单位50)            		 Y轴行程
            (最小单位50)
            YS210-A 100 ~800 50 ~350 M(三菱)
            P(松下)
            Y(安川)
            T(台达)            		 C(连接出货)
            K(单轴出货)            		 A1
            A2
            A3
            A4



            尺寸表

            X轴有效行程 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
            L 404.5 454.5 504.5 554.5 604.5 654.5 704.5 754.5 804.5 854.5 904.5 954.5 1004.5 1054.5 1104.5
            A 35 45 55 65 35 45 55 65 35 45 55 65 35 45 55
            M 5 6 7 8 10 11 12 13 15 16 17 18 20 21 22
            N 12 14 16 18 22 24 26 28 32 34 36 38 42 44 46
            最高使用速度(mm/s)※ 500 450 400 350 300



            Y轴有效行程 50  100  150  200  250  300  350
            H 306  356  406  456  506  556  606
            最高使用速度(mm/s)※ 500



            ※ 最高速度是以伺服电机最高转速3000rpm/min为基准， 最高使用速度代表该行程内
            可使用的最高安全速度，若超过此速度，滑台可能会有重共振发生。



            基本参数

            项目 X轴 Y轴
            轴代码 YBSC6 YBSC5
            重复定位精度(mm) ±0.01 ±0.01
            导程(mm) 10  10
            最高速度(mm/s)※ 500  500
            标准行程(mm) 100 ~800 50 ~350
            AC伺服电机容量(W) 100  100



            ※ 最高速度（mm/s）是以伺服电机最高转速3000rpm/min为基准。



            最大可搬运重量

            Y轴行程(mm) 50 150 250 350
            Y轴载重(kg) 4.5  3.5  2.5  1.5



            限定水平安装。
