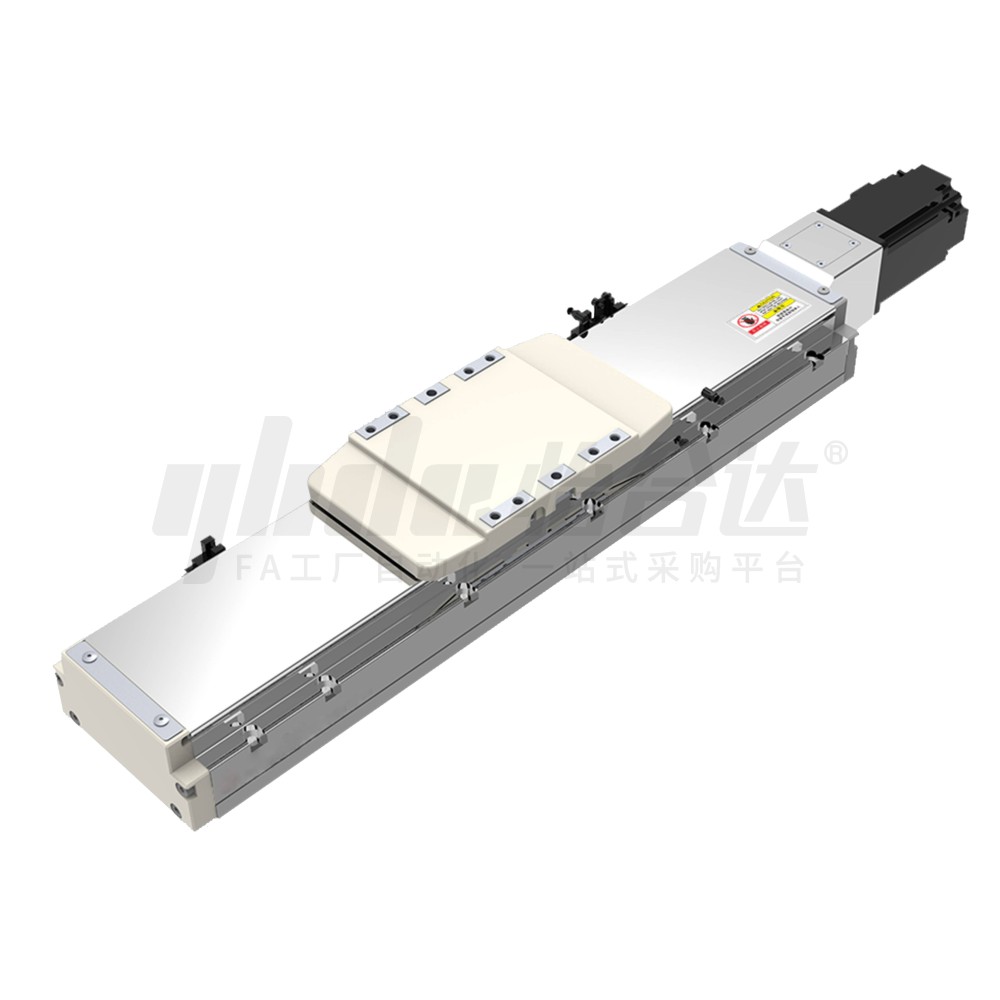

        直线模组 YCTH15 滚珠丝杆传动 内嵌式 铝合金本色 导程5/10/20/40

        条件筛选：

        类型 标准型
        系列 轨道内嵌系列
        使用环境 一般环境型
        传动方式 滚珠丝杠
        使用导轨 无导轨
        底座宽度 150
        横向容许力矩 1168N.m(静)
        重复定位精度 ±0.01
        种类筛选 单轴机器人

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 硬度 材质 表面处理 材质 表面处理
            YCTH15 铝合金 阳极氧化 合金钢 58~62HRC 铝合金 — SUS301 镜面 0~40℃ 35~85%RH
            不得结露



            本产品不含电机，电机须另行选购。





            参数图



            选型表

            型号
            		 有效行程
            (最小单位50)
            		 电机安装方式
            		 电机品牌 电机规格
            		 刹车
            		 原点开关
            		 极限开关
            代码 丝杆导程
            YCTH15 5
            10
            20
            40            		 100~1200
            非标行程可定制            		 BC(电机直连)
            BM            (电机下折)
            BR            (电机右折)
            BL            (电机左折)            		 P(松下)
            Y            (安川)
            M            (三菱)
            T            (台达)
            H            (汇川)            		 75(750W伺服) N(无刹车)
            B            (带刹车)
                         如竖直使用，需
                选择带刹车电机            		 外置型
            C            (电机侧)
                D            (电机反侧)            		 外置型
            3            (1个)
            4            (2个)
            无
             E(无)            		 无
            5            (无)

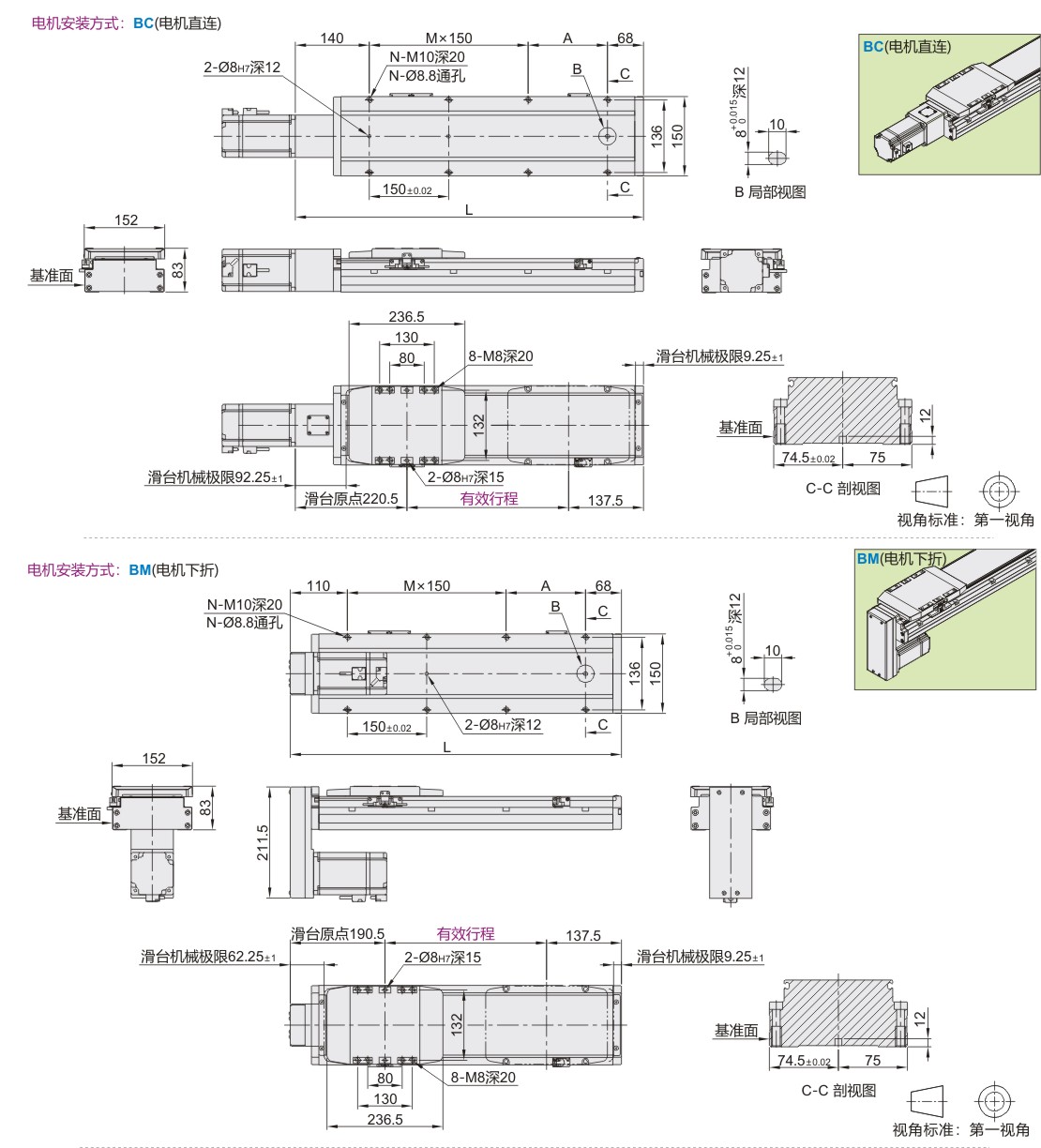

            尺寸表

            电机
            安装方式
            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
            BC
            (电机直连)            		 L 458 508 558 608 658 708 758 808 858 908 958 1008 1058 1108 1158 1208 1258 1308 1358 1408 1458 1508 1558
            A 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150
            M 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8
            N 6 6 8 8 8 10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20
            重量(kg)※ 10.02 10.79 11.57 12.34 13.11 13.88 14.65 15.42 16.19 16.96 17.73 18.50 19.28 20.05 20.82 21.59 22.36 23.13 23.90 24.67 25.44 26.21 26.98



                                                                                                                                                                                                                                                                                        ※不含电机重量。



            电机
            安装方式            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
            BM
            (电机下折)            		 L 428 478 528 578 628 678 728 778 828 878 928 978 1028 1078 1128 1178 1228 1278 1328 1378 1428 1478 1528
            A 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150
            M 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8
            N 6 6 8 8 8 10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20
            重量(kg)※ 10.30 11.07 11.84 12.61 13.38 14.15 14.92 15.69 16.47 17.24 18.01 18.78 19.55 20.32 21.09 21.86 22.63 23.40 24.18 24.95 25.72 26.49 27.26



                                                                                                                                                                                                                                                                                      ※不含电机重量。

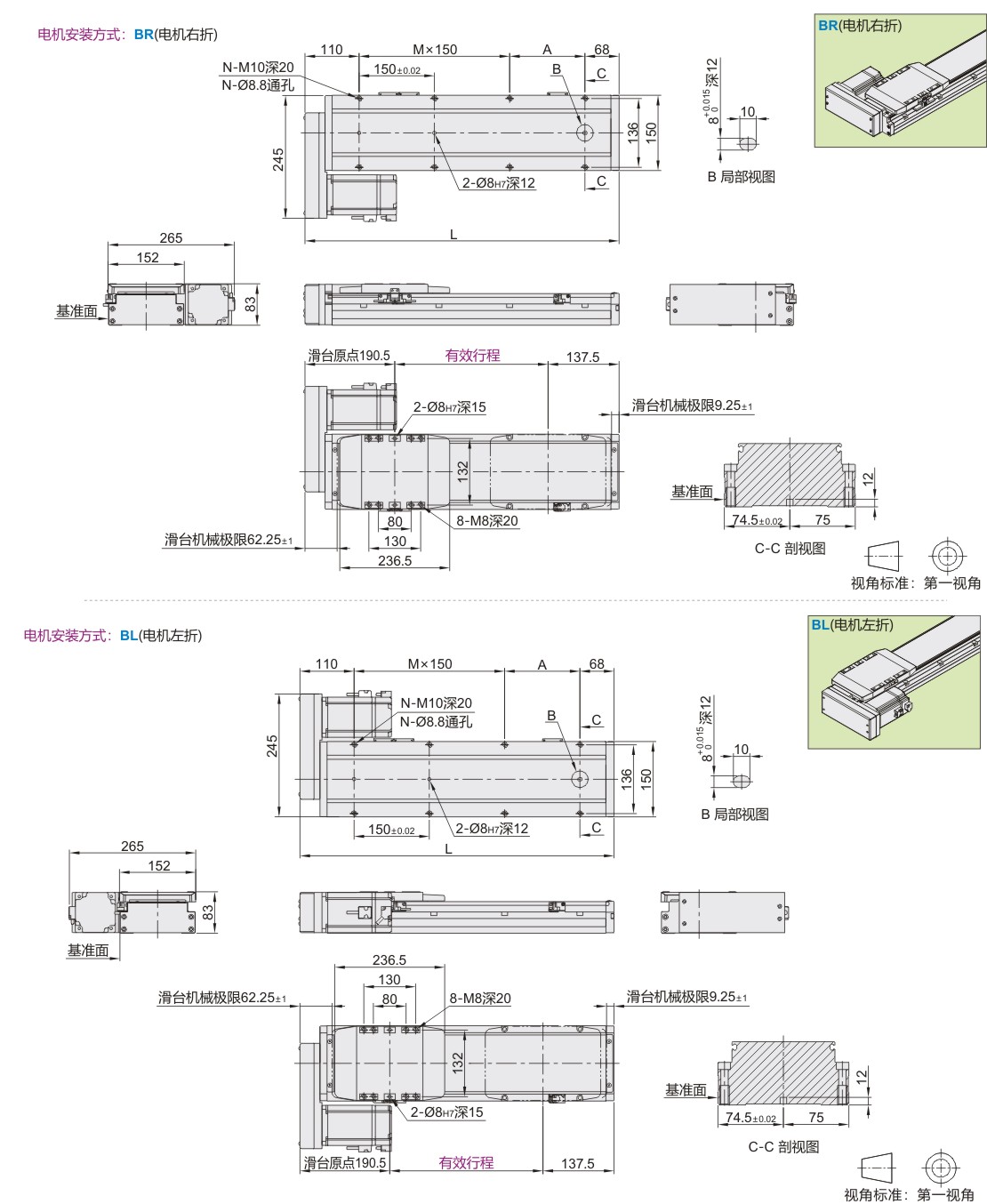

            电机
            安装方式            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
            BR
            (电机右折)            		 L 428 478 528 578 628 678 728 778 828 878 928 978 1028 1078 1128 1178 1228 1278 1328 1378 1428 1478 1528
            A 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150
            M 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8
            N 6 6 8 8 8 10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20
            重量(kg)※ 10.30 11.07 11.84 12.61 13.38 14.15 14.92 15.69 16.47 17.24 18.01 18.78 19.55 20.32 21.09 21.86 22.63 23.40 24.18 24.95 25.72 26.49 27.26



                                                                                                                                                                                                                                                                                      ※不含电机重量。



            电机
            安装方式            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
            BL
            (电机左折)            		 L 428 478 528 578 628 678 728 778 828 878 928 978 1028 1078 1128 1178 1228 1278 1328 1378 1428 1478 1528
            A 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150
            M 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8
            N 6 6 8 8 8 10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20
            重量(kg)※ 10.30 11.07 11.84 12.61 13.38 14.15 14.92 15.69 16.47 17.24 18.01 18.78  19.55 20.32 21.09 21.86 22.63 23.40 24.18 24.95 25.72 26.49 27.26



                                                                                                                                                                                                                                                                                     ※不含电机重量。


            详细参数表

            电机规格 750W伺服
            性能 重复定位精度(mm) ±0.01
            丝杆导程 5 10 20 40
            最高速度(mm/s) 250 500 1000 2000
            最大负载
            (kg)            		 水平使用 120 120 83 43
            竖直使用 50 40 25 12
            额定推力(N) 2563 1281 640 320
            标准行程(mm) 100~1200(50mm间隔)注1
            零部件 滚珠丝杆外径(mm) C7Ø20
            轨道形式 内嵌式
            感应开关 外置型 674(NPN)注2



            注1：行程超过900时会产生螺杆偏摆，请降低速度使用。
            注2：若需要PNP传感器，请备注(PNP)。


            容许力矩表

            Mxd 1168N.m            说明：
                        1.实际负载需满足以下条件：
                          (a)满足"详细参数表"中最大负载条件
                          (b)满足"容许力矩表"中力矩条件
                          如超出条件使用将大幅降低滑台寿命
                        2.表中数据以额定寿命10000km为基准。
                        3.表中重复定位精度为单方向数值。
                        4.丝杆传动型滑台达到一定行程后，最高速度
                           需适当降低。以免滑台发生共振，影响使用
                           寿命。
                        5.滑台额定加速度0.3G，短行程滑台可能无法
                           达到最高速度。
                        6.滑台如果竖直使用，请选择带刹车电机。
            Myd 606N.m
            Mzd 606N.m
                                                                                表中力矩值是以滑台行走寿命10000
                                                                                km为基准的动态容许力矩。力矩条件：
                                                                                Mx/Mxd+My/Myd+Mz/Mzd≤1
                                                                              （Mx、My、Mz分别为各个方向的实
                                                                                际力矩）
