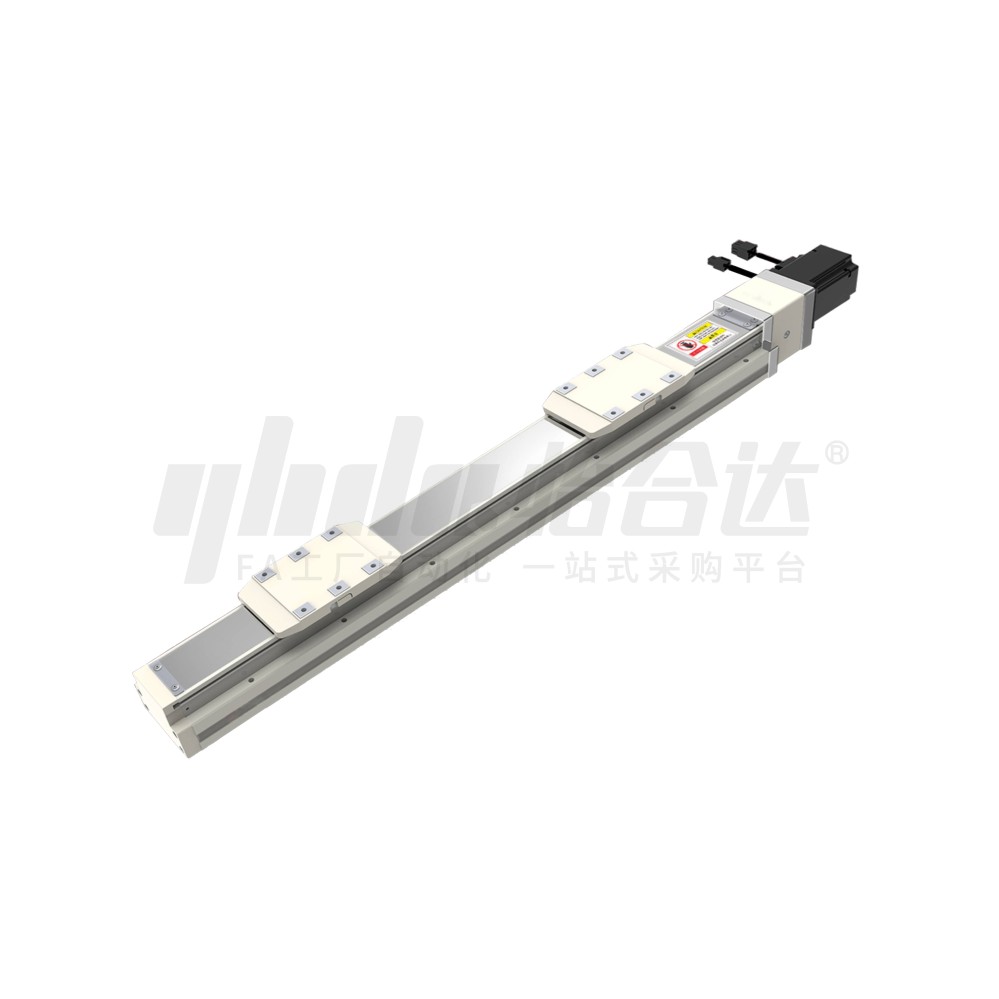

查看大图

图片仅供参考，请以已选的规格为准

直线模组 YCTH8S 滚珠丝杆传动内嵌式铝合金本色导程5 反向同动

条件筛选：

类型标准型

系列轨道内嵌系列

使用环境一般环境型

传动方向反向同动

传动方式左右旋滚珠丝杠

使用导轨无导轨

底座宽度 82

横向容许力矩 626N.m(静)

重复定位精度 ±0.01

种类筛选单轴机器人

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	底座		导轨		滑板		盖板		使用环境
代码	材质	表面处理	材质	表面处理	材质	表面处理	材质	表面处理	使用环境
YCTH8S	铝合金	阳极氧化	合金钢	—	铝合金	阳极氧化	铝合金	阳极氧化	0~40℃ 35~85%RH 不得结露

本产品不含电机，电机须另行选购。

参数图

选型表

型号		有效行程 (最小单位25)	电机安装方式	电机品牌	电机规格	刹车	原点开关	极限开关
代码	丝杆导程
YCTH8S	5	25～450	BC(电机直连) BM(电机下折) BR(电机右折) BL(电机左折)	P(松下) Y(安川) M(三菱) T(台达) H(汇川)	20(200W伺服) 40(400W伺服)	N(无刹车) B(带刹车) 如竖直使用,需选择带刹车电机	外置型 C(电机侧) D(电机反侧)	外置型 3(1个) 4(2个)
							无 E(无)	无 5(无)

选择行程25，50，75时，有以下限制：如需其它品牌电机，请咨询怡合达。
1.原点与极限开关需安装于不同侧。外置型原点开关对应选择外置型极限开关，无原点开关对应选择无极限开关。
2.滑座左右两侧皆需安装感应片。

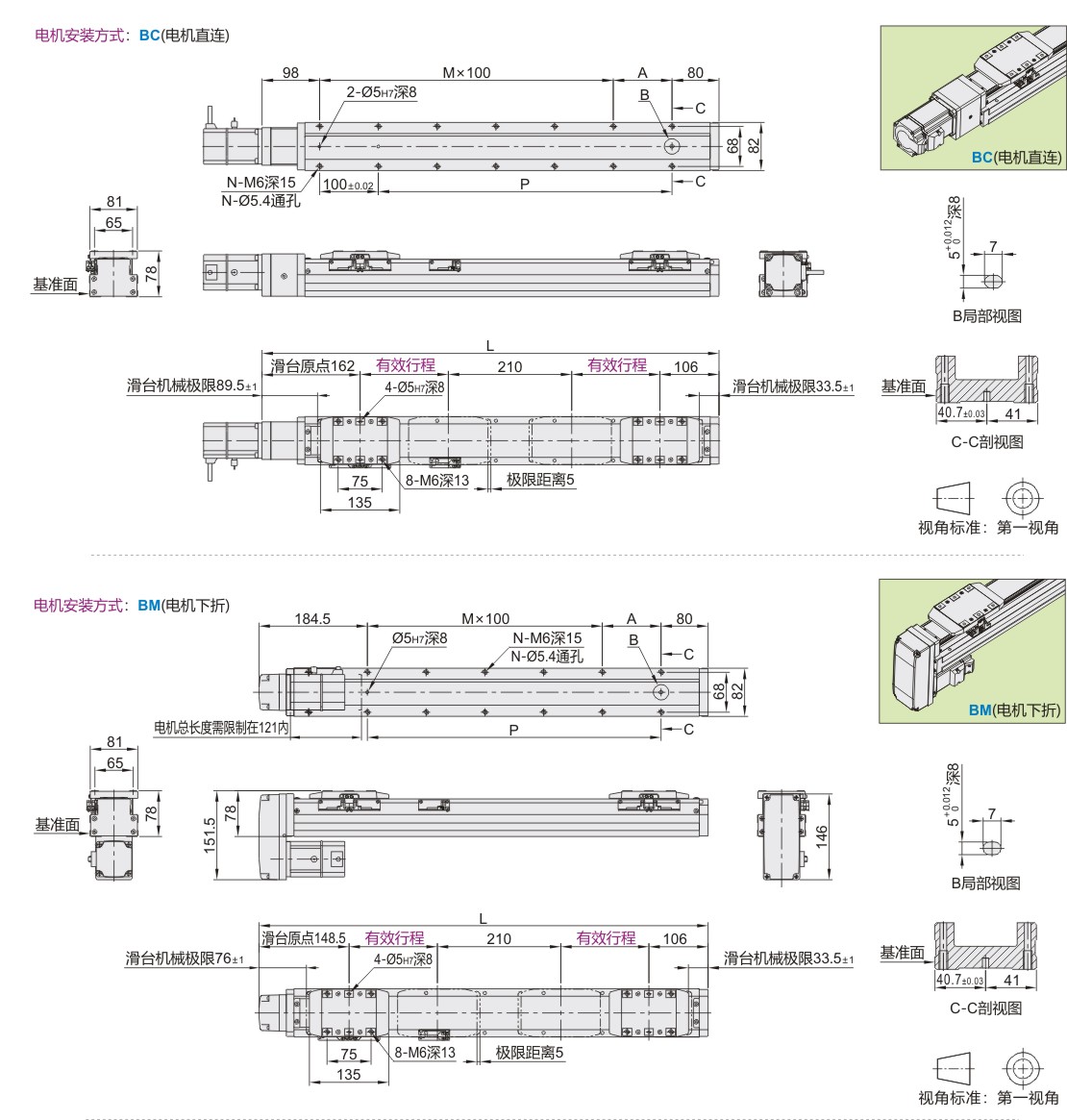

尺寸表

电机安装方式	尺寸	行程
电机安装方式	尺寸	25	50	75	100	125	150	175	200	225	250	275	300	325	350	375	400	425	450
BC (电机直连)	L	528	578	628	678	728	778	828	878	928	978	1028	1078	1128	1178	1228	1278	1328	1378
	A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100
	M	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11
	N	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26
	P	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
	重量(kg)※	6.64	7	7.37	7.73	8.1	8.46	8.83	9.19	9.56	9.92	10.29	10.65	11.02	11.38	11.75	12.11	12.48	12.85

※不含电机重量。

电机安装方式	尺寸	行程
电机安装方式	尺寸	25	50	75	100	125	150	175	200	225	250	275	300	325	350	375	400	425	450
BM (电机下折)	L	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5	1364.5
	A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100
	M	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10
	N	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24
	P	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
	重量(kg)※	7.16	7.68	8.2	8.72	9.24	9.76	10.28	10.8	11.32	11.84	12.36	12.88	13.4	13.92	14.44	14.96	15.48	16

※不含电机重量。

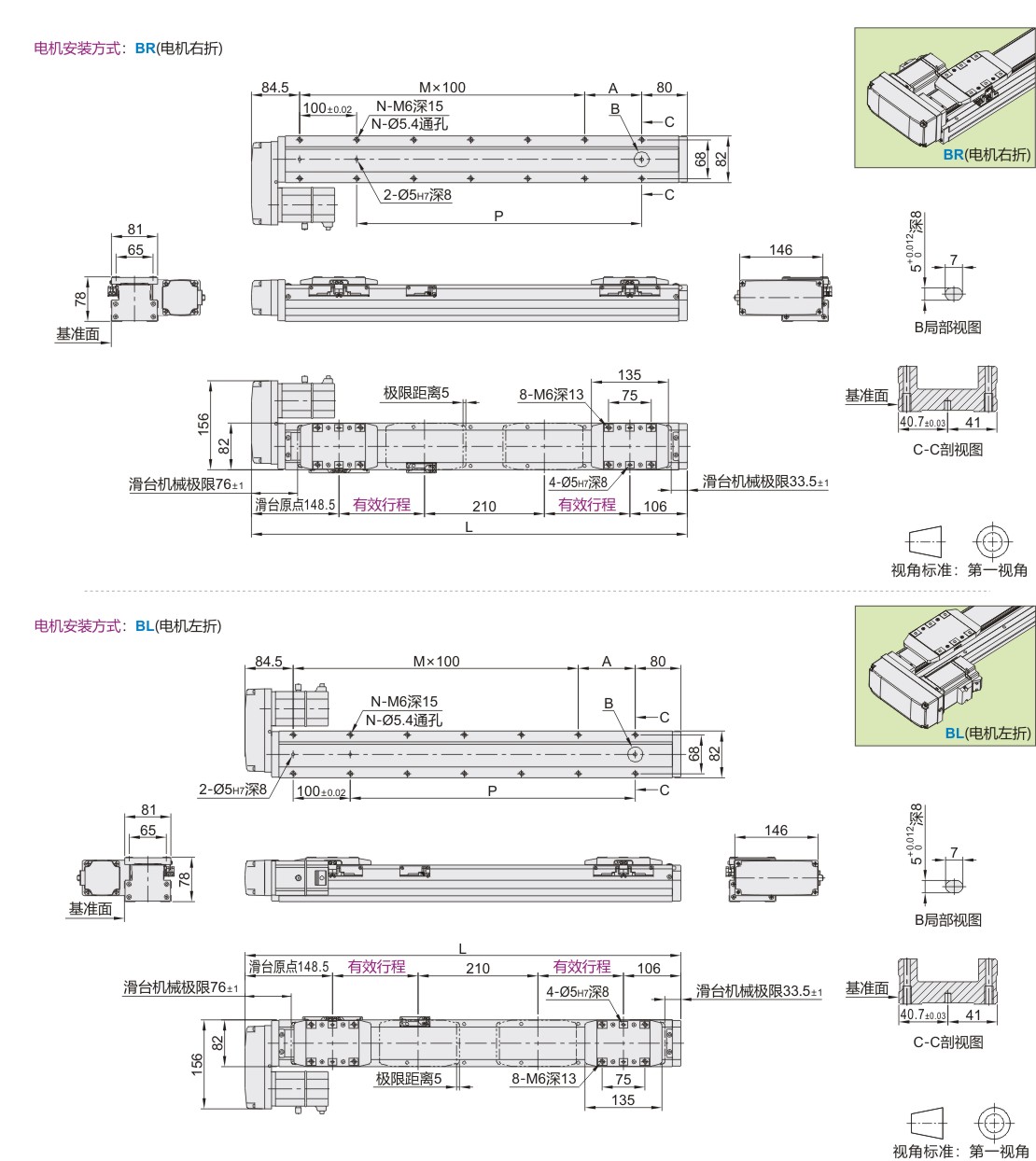

电机安装方式	尺寸	行程
		行程
		25	50	75	100	125	150	175	200	225	250	275	300	325	350	375	400	425	450
BR (电机右折)	L	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5	1364.5
	A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100
	M	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11
	N	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26
	P	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
	重量(kg)※	7.16	7.68	8.2	8.72	9.24	9.76	10.28	10.8	11.32	11.84	12.36	12.88	13.4	13.92	14.44	14.96	15.48	16

※不含电机重量。

电机安装方式	尺寸	行程
电机安装方式	尺寸	25	50	75	100	125	150	175	200	225	250	275	300	325	350	375	400	425	450
BL (电机左折)	L	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5	1364.5
	A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100
	M	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11
	N	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26
	P	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
	重量(kg)※	7.16	7.68	8.2	8.72	9.24	9.76	10.28	10.8	11.32	11.84	12.36	12.88	13.4	13.92	14.44	14.96	15.48	16

※不含电机重量。

详细参数表

推荐电机规格			200W伺服	400W伺服
性能	重复定位精度(mm)		±0.01	±0.01
	丝杆导程(mm)		5	5
	最高速度(mm/s)		250	250
	最大负载 (kg)	水平使用	50(双滑台)	50(双滑台)
	最大负载 (kg)	竖直使用	15(双滑台)	15(双滑台)
	额定推力(N)		683	1388
	滚珠丝杆外径(mm)		16	16
零部件	轨道形式		内嵌式	内嵌式
零部件	感应开关	外置型	EE-SX674(NPN) FC-SPX307Z-2M(NPN)	EE-SX674(NPN) FC-SPX307Z-2M(NPN)

※电机加减速设定0.2秒。

静态容许力矩表

Mx	626N.m	说明： 1.实际负载需满足以下条件：（a）满足"详细参数表"中最大负载条件（b）满足"容许力矩表"中力矩条件如超出条件使用将大幅降低滑台寿命 2.表中数据以额定寿命10000km为基准。 3.表中重复定位精度为单方向数值。 4.丝杠传动型滑台达到一定行程后，最高速度需适当降低。以免滑台发生共振，影响使用寿命。 5.滑台额定加速度0.3G，短行程滑台可能无法达到最高速度。 6.滑台如果竖直使用，请选择带刹车电机。
My	318N.m
Mz	318N.m

搭配伺服电机一览表

品牌	电机记号	有无刹车	电机容量	电源电压	伺服电机型号	驱动器型号
松下	P	无刹车(水平)	200W	220V	MSMF022L1U2M	MADLN15SE
		有刹车(竖直)			MSMF022L1V2M
		无刹车(水平)	400W		MHMF042L1U2M	MBDLN25SE
		有刹车(竖直)			MHMF042L1V2M
三菱	M	无刹车(水平)	200W		HG-KN23J-S100	MR-JE-20A
		有刹车(竖直)			HG-KN23BJ-S100
		无刹车(水平)	400W		HG-KN43J-S100	MR-JE-40A
		有刹车(竖直)			HG-KN43BJ-S100
台达	T	无刹车(水平)	200W		ECM-B3M-C20602RS1	ASD-B2-0221-L
		有刹车(竖直)			ECM-B3M-C20602SS1
		无刹车(水平)	400W		ECM-B3M-C20604RS1	ASD-B3-0421-L
		有刹车(竖直)			ECM-B3M-C20604SS1

选用其它电机须咨询我司工作人员。
表中型号为我司官网在售电机和驱动器型号，标准模组型号只提供模组部分，不配电机和驱动器。
