      图片仅供参考，请以已选的规格为准

        单轴机器人 YCFM22F系列 齿轮齿条系列 无尘环境型 铝合金/合金钢 阳极氧化处理

        条件筛选：

        类型 标准型
        系列 齿轮齿条系列
        使用环境 无尘环境型
        传动方式 齿轮齿条
        使用导轨 双导轨
        底座宽度 220
        横向容许力矩 2052N.m
        重复定位精度 ±0.04
        种类筛选 单轴机器人

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YCFM22F 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化 湿度85%
            温度0℃-40℃



            本产品不含电机和减速机，电机和减速机需另行选购。




                                                          BC(电机直连)


            参数图



            选型表

            型号 电机
            安装方式            		 电机品牌 电机规格
            (W)            		 原点
            感应器            		 端点极限
            感应器            		 减速比
            代码 有效行程
            (最小单位100)
            YCFM22F 1000~2800 BC(电机直连)
              BL(直角减速机)            		     M(三菱)
                P(松下)
                Y(安川)
                T(台达)            		 1000    A(内置型)
               E(无)            		    内置型
               1(1PCS)
               2(2PCS)
            无
            5(无)            		 3(3:1)
            5(5:1)
            7(7:1)
            10(10:1)



            选择其它功率电机，请与我司联系。

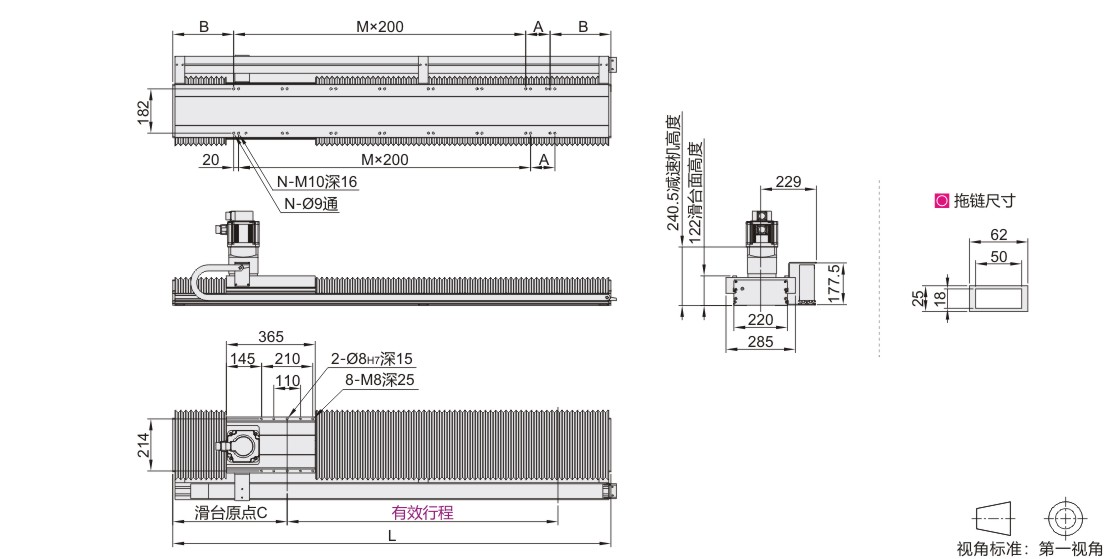

            尺寸表

            有效行程 1000  1100  1200  1300  1400  1500  1600  1700  1800  1900  2000  2100  2200  2300  2400  2500  2600  2700  2800
            L 1800  1920  2040  2160  2280  2400  2520  2640  2760  2880  3000  3120  3240  3360  3480  3600  3720  3840  3960
            A 100  200  100  200  100  200  100  200  100  200  100  200  100  200  100  200  100  200  100
            M 6  6  7  7  8  8  9  9  10  10  11  11  12  12  13  13  14  14  15
            N 16  16  18  18  20  20  22  22  24  24  26  26  28  28  30  30  32  32  34
            B 250  260  270  280  290  300  310  320  330  340  350  360  370  380  390  400  410  420  430
            C 470  480  490  500  510  520  530  540  550  560  570  580  590  600  610  620  630  640  650
            重量(kg)※ 64.64  67.44  70.24  73.04  75.84  78.64  81.44  84.24  87.04  89.84  92.64  95.44  98.24  101  103.8  106.6  109.4  112.2  115



            ※不含电机重量。



            容许力矩表

            Mxd 1810N.m



                    说明：
                     1.实际负载需满足以下条件：
                          (a)满足"详细参数表"中最大负载条件
                          (b)满足"容许力矩表“中力矩条件
                          如超出条件使用将大幅降低滑台寿命
                      2.表中数据以额定寿命10000km为基准。
                      3.表中重复定位精度为单方向数值。
                      4.滑台额定加速度0.3G，短行程滑台可
                          能无法达到最高速度。
                      5.滑台如果竖直使用，请选择带刹车电机。




            Myd 2052N.m
            Mzd 2052N.m

                     表中力矩值是以滑台行走寿命
                      10000km为基准的动态容许力矩。
                      力矩条件：
                      Mx/Mxd+My/Myd+Mz/Mzd≤1
                      (Mx、My、Mz分别为各个方向的实际力矩)



            搭配伺服电机一览表

             品牌 电机
            记号            		      有无刹车      电机
            容量            		 电源
            电压
            (AC)            		      伺服电机型号        驱动器型号
            三菱 M 无刹车(水平安装) 1000W 220V HG-SN102J-S100 MR-JE-100A
            有刹车(垂直安装) HG-SN102BJ-S100 MR-JE-100A
            松下 P 无刹车(水平安装) MDMF102L1G6M MDDLN45SE
            有刹车(垂直安装) MDMF102L1H6M MDDLN45SE
            台达 T 无刹车(水平安装) ECM-B3M-E21310RS1 ASD-B3-1021-L
            有刹车(垂直安装) ECM-B3M-E21310SS1 ASD-B3-1021-L



            详细参数表

            重复定位精度(mm) ±0.04
            驱动功率(W) 1000
            行星减速机减速比 3:1 5:1 7:1 10:1
            齿轮导程(mm) 55.5  33.3  23.8  16.7
            最高速度(mm/s) 1850  1110  793  557
            最大负载(kg) 水平使用 43  105  128  150
            垂直使用 12  20  33  45
            定格推力(N) 320  640  961  1281
            电机额定转速(RPM) 3000
            原点感应器 内置 EE-SX674(NPN)/FC-SPX307Z-2M(NPN)



            如需欧姆龙品牌或PNP型光电开关，请与我司沟通。
