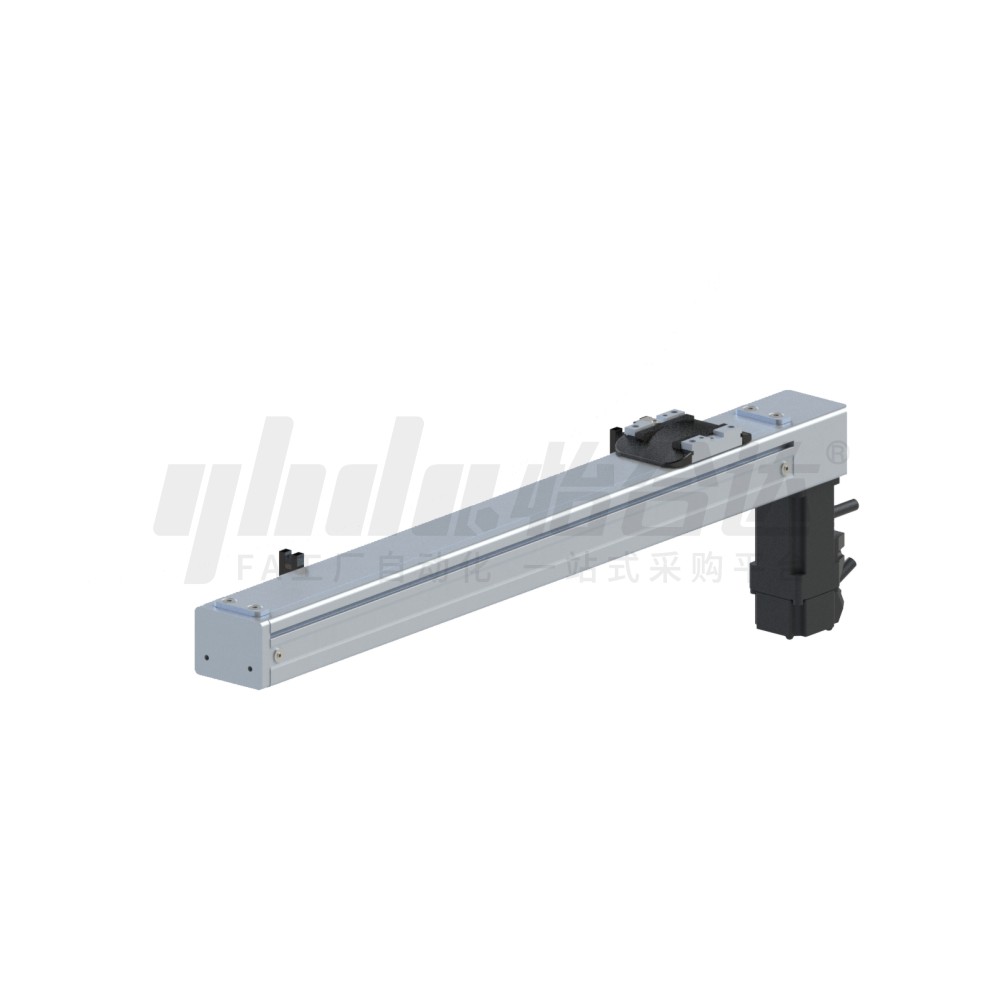

        单轴机器人 YTF5系列 同步带系列·一般环境型

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        系列 同步带系列
        使用环境 一般环境型
        传动方式 同步带
        使用导轨 有导轨
        底座宽度 51
        横向容许力矩 5.5N.m
        重复定位精度 ±0.04
        电机 单电机
        种类筛选 单轴机器人

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            重置

            代码

            产品选型

            皮带导程

            有效行程

            50~800
            /50

            电机安装方式

            电机品牌

            电机规格

            原点开关

            极限开关

            安装方式

            传感器类型

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YTF5 铝合金 阳极氧化 合金钢 一 铝合金 阳极氧化 铝合金 阳极氧化 0~40℃ 35~85%RH
            不得结露


            本产品不含电机，电机须另行选购。





            参数图


             选型表

            型号 有效行程
            (最小单位50)            		 电机安装方式 电机品牌 电机规格 原点开关 极限开关 安装方式 传感器类型
            代码 皮带导程
            YTF5 32 50~800
            非标行程可定制            		 BW(电机上折)
            BM(电机下折)            		 P(松下)   T(台达)
            Y(安川)   H(汇川)
            M(三菱)   L(雷赛)            		 42(42步进)
            (仅适用雷赛品牌)            		 外置型
            C(电机侧)
            D(电机反侧)
            无
            E(无)            		 外置型
            3(1个)
            4(2个)
            无
            5(无)            		 H(沉孔上锁式)
            M(牙孔下锁式)            		 无指定(NPN)
            P(PNP)
            40 10(100W伺服)


            尺寸表

            电机

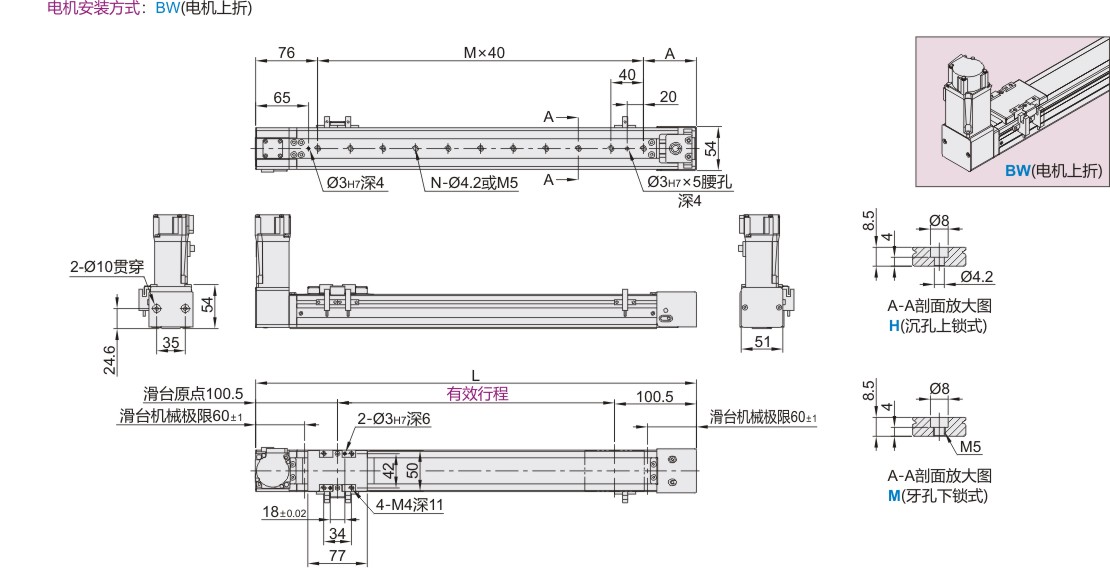

            安装方式            		 尺寸 行程
            50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
            BW
            (电机上折)            		 L 251 301 351 401 451 501 551 601 651 701 751 801 851 901 951 1001
            A 95 65 75 85 95 65 75 85 95 65 75 85 95 65 75 85
            M 2 4 5 6 7 9 10 11 12 14 15 16 17 19 20 21
            N 3 5 6 7 8 10 11 12 13 15 16 17 18 20 21 22
            重量(kg)※ 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6



            电机

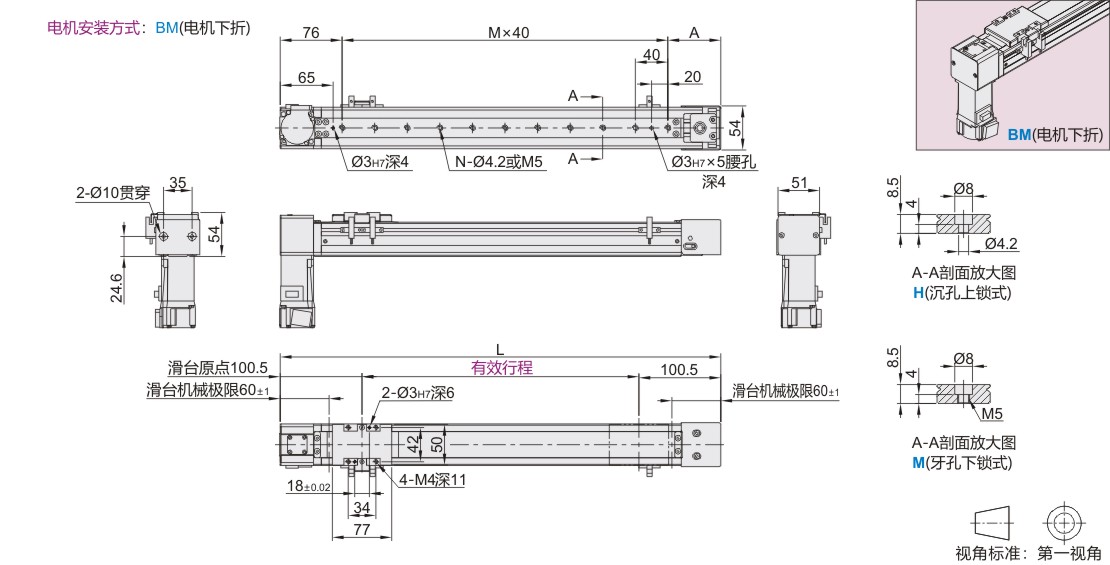

            安装方式            		 尺寸 行程
            50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
            BM
            (电机下折)            		 L 251 301 351 401 451 501 551 601 651 701 751 801 851 901 951 1001
            A 95 65 75 85 95 65 75 85 95 65 75 85 95 65 75 85
            M 2 4 5 6 7 9 10 11 12 14 15 16 17 19 20 21
            N 3 5 6 7 8 10 11 12 13 15 16 17 18 20 21 22
            重量(kg)※ 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6


            ※            不含电机重量。


            详细参数表

            推荐电机规格
            		 42步进 100W伺服
            性能 重复定位精度(mm)
            		 ±0.04 ±0.04
            导程(mm)
            		 32  40
            最高速度(mm/s)
            		 267  2000
            最大负载(kg)
            		 水平使用 3  3
            竖直使用 一 一
            额定推力(N) 50
            标准行程(mm)
            		 50~800(50mm间隔)
            零部件 皮带宽度(mm)
            		 9
            直线导轨规格
            		 24×8.5  单支  单滑块
            感应开关
            		 外置型 EE-SX672(NPN/PNP)
            内置型 此款滑台未内置型号

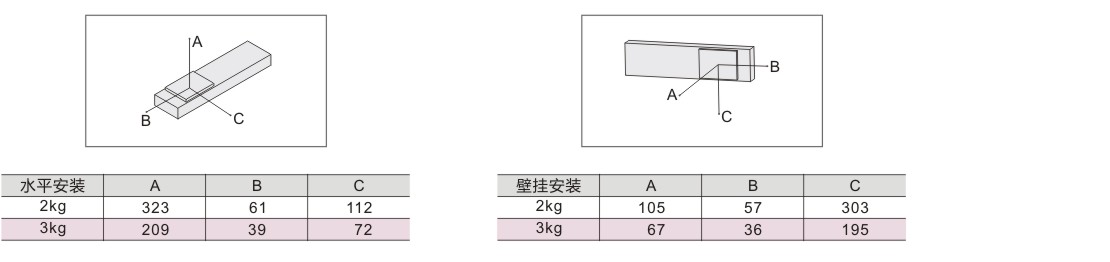

            容许力矩表

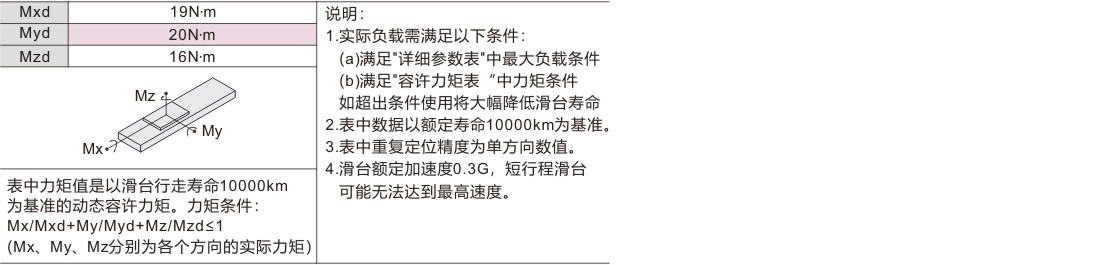

            容许负载力矩表(单位： mm)
