        电缸 直接安装 标准型 缸体AL材质 本色阳极氧化处理

        条件筛选：

        类型 标准型
        系列 丝杆传动系列
        表面处理 本色阳极氧化
        使用环境 一般环境型
        本体材质 AL
        电机安装方式 直接安装
        输出传动方式 推杆输出传动
        种类筛选 电缸

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 缸体 法兰 滚珠丝杠
            材质 表面处理 材质 表面处理 材质 热处理
            		 硬度
            丝杠 螺帽 丝杠 螺帽 丝杠 螺帽
            NHM41 直接安装 AL 本色阳极氧化 碳钢 电泳发黑 S55C SCM415H 高频 渗碳淬火 58~62HRC 58~62HRC

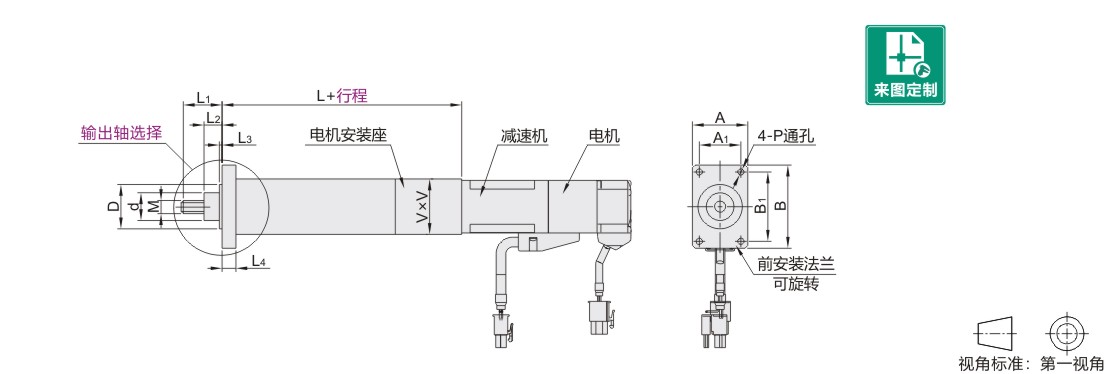

            此图为输出轴：S1（外螺纹），安装方式：R1（前法兰）示意图。



            参数图



            选型表

            型号 行程
            最小单位5            		 电机 电机品牌 电机功率
            (注1)            		 输出轴 安装方式 侧面螺纹孔 传感器类型
            (注4)            		 减速机减速比
            代码 缸径 导程
            NHM41 40 2
            10~300            		 0(无电机）
            1(有电机）

            S(西门子）
            P(松下）
            M(三菱）
            T(台达）
            H(禾川）
            K(研控）
            HC(汇川）
            BJ(步进电机）            		 5(50W）
            10(100W）
            42(42步进电机）            		 S1(外螺纹)
            S2(内螺纹)
            S4(前鱼眼轴承)
            S6(带导向轴)
            （注2）            		 R1(前法兰)
            R7(前后法兰
            卧式)            		 无指定
            (无侧面螺纹孔)
            C
            (有侧面螺纹孔)
            （注3）            		 无指定(普通二线）
            NC(NPN常闭)
            NO(NPN常开)
            PC(PNP常闭)
            PO(PNP常开)            		 无指定(无减速机）
            50 5
            10            		 5(50W）
            10(100W）
            20(200W）
            40(400W）
            42(42步进电机）
            57(57步进电机）
            60(60步进电机）            		 无指定(无减速机）
            T3(减速比3:1)
            T4(减速比4:1）
            60 5
            10
            16
            20            		 50~800 20(200W）
            40(400W）
            75(750W）
            57(57步进电机）
            60(60步进电机）
            86(86步进电机）
            75 50~1200 无指定(无减速机）
            T3(减速比3:1）
            T4(减速比4:1）
            T5(减速比5:1）
            T7(减速比7:1）
            T10(减速比10:1)
            80 10
            20            		 75(750W）
            1K(1000W）
            1.5K(1500W）
            2K(2000W）
            3K(3000W）
            94 50~2000



            注1：选择带电机，请备注好电机品牌、型号，驱动器型号以及线缆长度。                                     注3：C（有侧面螺纹孔）负载为额定负载60%。
            注2：S6（带导向轴）只能选择C（有侧面螺纹孔）安装方式。                                                        注4：标配传感器3个。



            详细参数表

            型号 最大行程
            (mm)            		 最大使用推力
            (kN)            		 重量(kg) (注5) 空载重复定位
            精度(mm)            		 主轴旋转
            角度(°)            		 防护等级 使用环境
            代码 缸径 无行程 每增加100mm行程
            NHM41 40  300  1    0.5  0.2  ±0.02 ±0.3 IP65 0~70°C
            85% RH以下无结露
            50  3    1  0.5
            60  800  6   6  1
            75  1200  10  10  1.5
            80  2000  20  15
            94  35  20  2



            额定速度=电机转速×导程/（60×减速比×同步带速比）                  额定推力=电机扭矩×5.338×减速机减速比×同步带速比/导程
            更多关于额定速度与推力计算，请咨询怡合达工程师。                     注5：实际安装方式不一样，±20%浮动。



            尺寸表

            代码 缸径 导程 L L1 L2 L3 L4 D d M A A1 B B1 P
            NHM41 40  2  110  35  20  2  10  25  0
            -0.05            		 16  M8 ×1.25 40  30  70  55  5.5
            50  5  140  3  12  40  25  M12×1.5 50  30  80  65  6.5
            10  150
            60  5  176  60  30  3  12  55  35  M20 ×1.5 61  45  100  81  9
            10  181
            16
            20
            75  5  198  15  60  40  75  55  115  95
            10
            16
            20
            80  10  251  20  70  50  M30×2.0 80  64  115  97
            94  20  301  25  80  60  94  73  134  113.5  10.5



            V尺寸表

            缸径 电机功率 V ×V
            40  50W/ 100W/42步进 40 ×40
            50
            		 50W/ 100W/42步进 50 ×50
            400W/57步进/60步进 60×60
            60  200W/400W/57步进/60步进 61 ×61
            750W/86步进 80 ×80
            75
            80
            94             		 200W/400W/750W/57步进/60步进 80 ×80
            1000W/ 1500W/86步进 120×120
            2000W/3000W 140×140

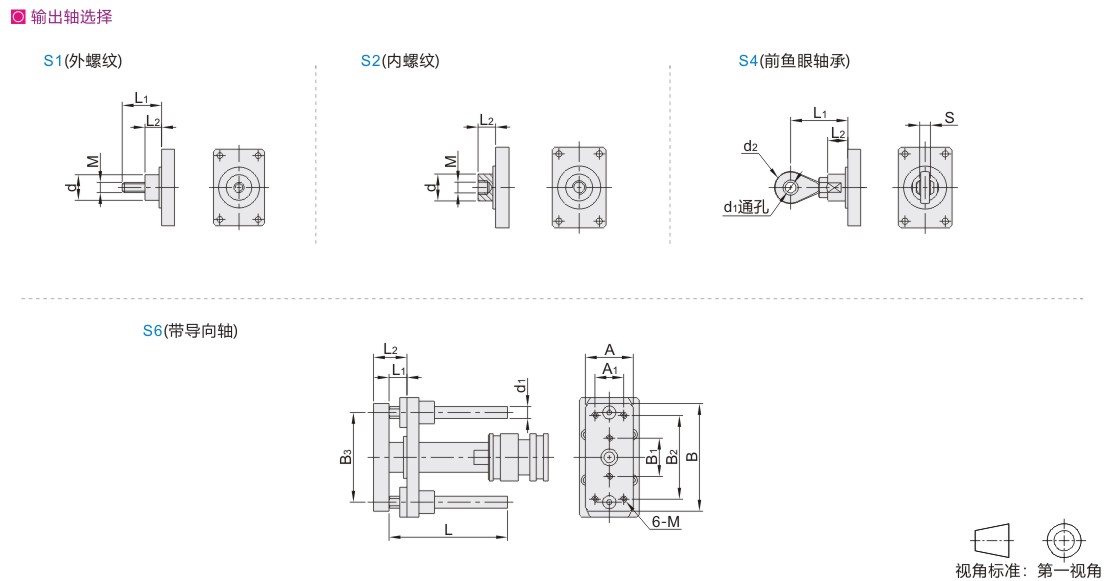

            尺寸表

            缸径 S2(内螺纹) S4(前鱼眼轴承) S6(带导向轴)
            d M L2   d1 d2 L1 L2 S L L1 L2 d1 A A1 B B1 B2 B3 M
            40  16  M8 20     8  24  36  15  12  行程+50 10  20  8  35  23  70  20  49  59  M4
            50  25  M12×1.5 10 28  43  14  行程+100 15  28 10  40 24  90  32  70 75  M5
            60  35  M20 ×1 .5 30  20 50  78  30  25  30    45  16  51  40  130  50   90   102  M6
            75  40  42  65 149  45  115
            80  50  M30×2 .0 25 60  86.5  31  行程+150 50  20  74  45  178  69  129  129  M8
            94  60  90.5  90 25  78 50  174  70  130 148  M10

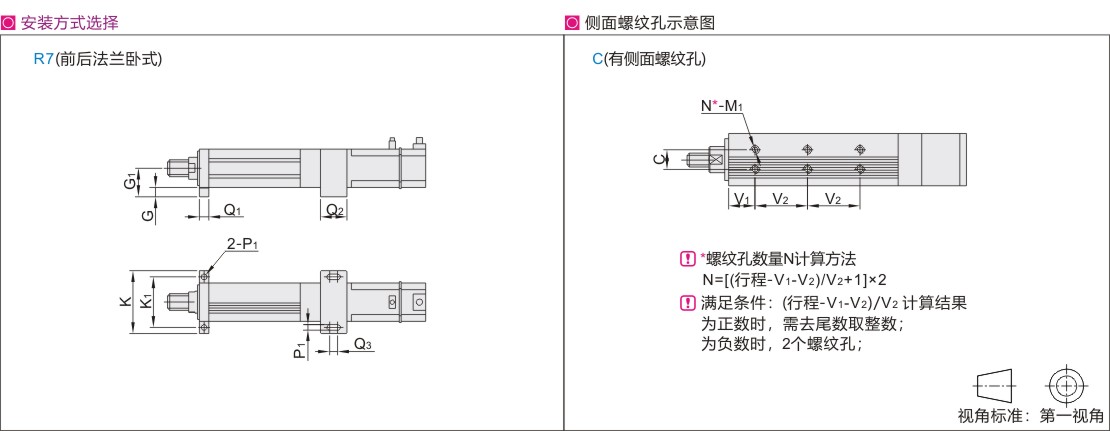

            缸径 电机安装
            方式            		 R7(前后法兰卧式) C(有侧面螺纹孔)
            Q1 Q2 Q3 K K1 G G1 P1 V1 V2 C M1
            40  直连 10  48  5   70    55       10  25  5.5  30  40  20   M4
            50  10  29    80    65       12  31  6.5  35  45
            60  20  32   101    81       20  35  9  65  50  32  M6
            75  20  42   115    95       15.5  45  70  35
            80  20  53   120    100       20  50  10.5  80  70  48  M8
            94  25  75   154    124  57  52    M10
