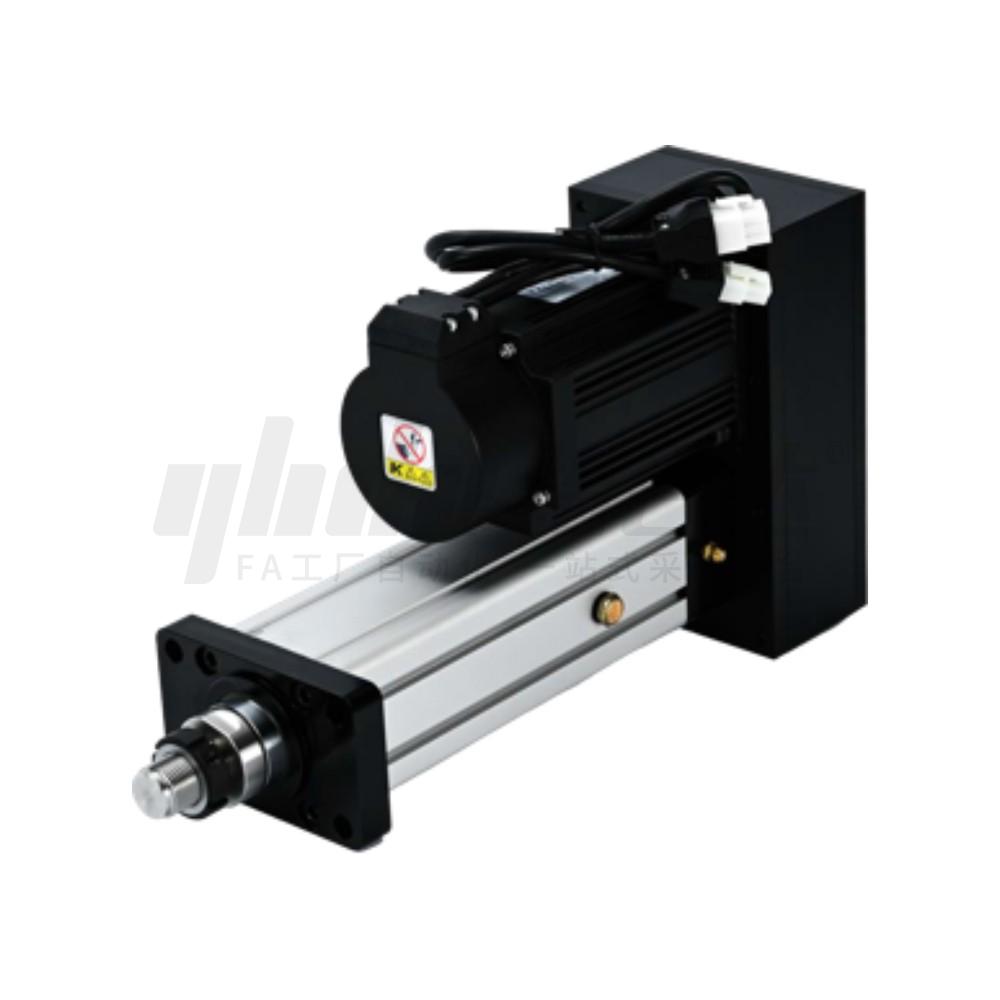

        电缸 缸径60 经济型

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        类型 标准型
        系列 丝杆传动系列
        表面处理 本色阳极氧化
        使用环境 一般环境
        本体材质 AL
        电机安装方式 直接安装/折叠安装
        输出传动方式 推杆输出传动
        缸径 60
        种类筛选 电缸

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 本体 推杆 电机安装板 法兰安装板
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            NHA60 经济型 铝合金 本色阳极氧化 S45C 镀铬 铝合金 黑色阳极氧化 铝合金 黑色阳极氧化


            参数图


            选型表

            型号 有效行程S
            (最小单位50)            		 电机
            安装方式            		 轴端
            连接方式            		 法兰
            安装方式            		 传感器类型
            (标配3个)            		 电机品牌(注2) 电机功率 减速比
            代码 导程 同步轮 减速机
            NHA60 5

            10            		 50~650
            (注1)            		 BC
            (电机直连)            		 S1(外螺纹)
            S2(            内螺纹)
            S4(            前鱼眼)            		 R1(前法兰)
            R7(前后卧式法兰)            		 D(二线制)
            NC(NPN常闭)
            NO(NPN常开)
            PC(PNP常闭)
            PO(PNP常开)            		 P(松下)
            M(三菱)
            HC(汇川)
            T(台达)
            S(西门子)
            BJ(雷赛)
            Z(指定其它品牌)
            (注3)            		 20(200W)
            40(400W)
            75(750W)
            42(42步进)
            (注4)            		 D1(1:1) 无指定
            (无减速机)
            T3(3:1)
            T4(4:1)
            T5(5:1)
            T7(7:1)
            S6(前导向杆) R1(前法兰)
            BU
            (电机折叠)            		 S1(外螺纹)
            S2(            内螺纹)            		 R1(前法兰)
            R2(后法兰)
            R7(前后卧式法兰)            		 D1(1:1)
            D1.5(1.5:1)*
            D2(2:1)*
            S4(前鱼眼) R1(前法兰)
            R3(后铰链)
            R7(前后卧式法兰)
            S6(前导向杆) R1(前法兰)


            注1：行程默认间隔50mm，可非标定制行程，如需其它规格请咨询怡合达工程师。
             注2：默认不包含电机，选择带电机，请备注好电机品牌、型号、是否带刹车绝对值、通讯方式以及线缆长度。
            注3：默认不包含电机，选择Z(指定其它品牌)时，需要提供电机额定扭矩与转矩、电机轴径和安装尺寸。
             注4：42(42步进)仅适用BJ(雷赛)品牌。
            *当选D1.5(1.5:1)、D2(2:1)时只能选择无指定(无减速机)。
            涉及到冲压，铆压，高频率等特殊工况使用时，请联系怡合达工程师对接选型。

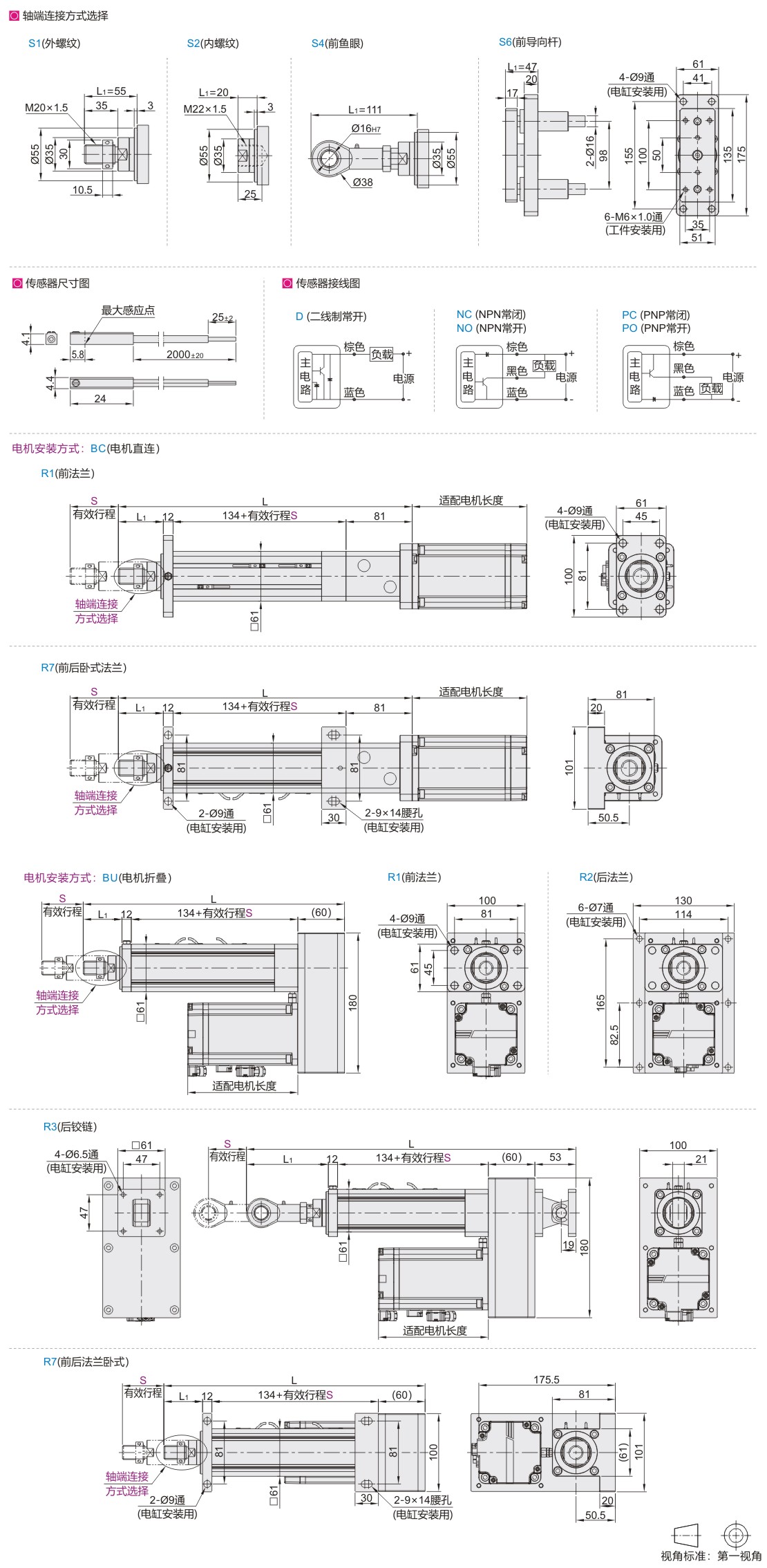

             尺寸表

            电机
            安装方式            		 电缸总长 L
            法兰安装方式 R1(前法兰)/R7(前后卧式法兰)
            有效行程S 50  100  150  200  250  300  350  400  450  500  550  600  650
            BC
            (电机直连)            		 S1(外螺纹) 332  382  432  482  532  582  632  682  732  782  832  882  932
            S2(内螺纹) 297  347  397  447  497  547  597  647  697  747  797  847  897
            S4(前鱼眼) 388  438  488  538  588  638  688  738  788  838  888  938  988
            S6(前导向杆) 324  374  424  474  524  574  624  674  724  774  824  874  924



            电机
            安装方式            		 电缸总长 L
            法兰安装方式 R1(前法兰)/R2(后法兰)/R7(前后卧式法兰)
            有效行程S 50  100  150  200  250  300  350  400  450  500  550  600  650
            BC
            (电机直连)            		 S1(外螺纹) 311  361  411  461  511  561  611  661  711  761  811  861  911
            S2(内螺纹) 276  326  376  426  476  526  576  626  676  726  776  826  876
            S4(前鱼眼) 367  417  467  517  567  617  667  717  767  817  867  917  967
            S6(前导向杆) 303  353  403  453  503  553  603  653  703  753  803  853  903
            法兰安装方向 R3(后铰链)
            S4(前鱼眼) 420  470  520  570  620  670  720  770  820  870  920  970  1020


            详细参数表

            导程 同步轮
            减速比            		 减速机
            减速比            		 额定扭矩(N·M) 额定推力(KN) 额定速度(mm/s) 额定转速
            (rpm)
            200W 400W 750W 200W 400W 750W 200W 400W 750W
            5 1 — 0.64 1.27 2.39 0.68 1.36 2.55 250 250 250 3000
            10 0.34 0.68 1.28 500 500 500
            5 1.5 1.02 2.03 3.83 167 167 167
            10 0.51 1.02 1.91 333 333 333
            5 2 1.37 2.71 — 125 125 —
            10 0.68 1.36 2.55 250 250 250
            5 1 3 0.64 1.27 2.39 2.05 4.07 — 83 83 — 3000
            10 1.02 2.03 3.83 167 167 167
            5 4 2.73 — — 63 — —
            10 1.37 2.71 125 125
            5 5 3.42 — 50 —
            10 1.71 3.39 100 100
            5 7 4.78 — 36 —
            10 2.39 4.75 71 71


            额定速度=电机转速×导程/(60×减速机减速比×同步轮减速比）。
            额定推力=电机扭矩×5.338×减速机减速比×同步轮减速比/导程。
            更多额定速度与推力计算，请咨询怡合达工程师。
            超过缸体最大推力时需降低电机扭矩使用。

            基本参数

            最大推力(KN) ≤5
            滚珠丝杆外径 Ø16
            滚珠丝杆精度等级 C7
            重复定位精度 ±0.02
            活塞杆旋转角度(°) ±1
