        电缸 折叠安装 标准型 缸体AL材质 本色阳极氧化处理

        条件筛选：

        类型 标准型
        系列 丝杆传动系列
        表面处理 本色阳极氧化
        使用环境 一般环境型
        本体材质 AL
        电机安装方式 折叠安装
        输出传动方式 推杆输出传动
        种类筛选 电缸

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 缸体 法兰 滚珠丝杠
            材质 表面处理 材质 表面处理 材质 热处理
            		 硬度
            丝杠 螺帽 丝杠 螺帽 丝杠 螺帽
            NHM42

             折叠安装

            		 AL 本色阳极氧化 碳钢 电泳发黑 S55C SCM415H 高频 渗碳淬火 58~62HRC 58~62HRC



            此图为输出轴：S1（外螺纹），安装方式：R1（前法兰）示意图。



            参数图



            选型表

            型号 行程
            最小单位5            		 电机 电机品牌 电机功率
            (注1)            		 输出轴 安装方式 侧面螺纹孔 传感器类型
            (注4)            		 减速比
            代码 缸径 导程 同步带 减速机
            NHM42 40 2
            10~300            		 0(无电机）
            1(有电机）

              S(西门子）
              P(松下）
              M(三菱）
              T(台达）
              H(禾川）
              K(研控）
              HC(汇川）
              BJ(步进电机）            		    5(50W）
              10(100W）
              42(42步进电机）            		 S1(外螺纹)
            S2(内螺纹)
            S4(前鱼眼轴承)
            S6(带导向轴)
            （注2）            		 R1(前法兰)
            R2(后法兰)
            R4(后鱼眼轴承)
            R7(前后法兰
            卧式)            		 无指定
            (无侧面螺纹孔)
            C
            (有侧面螺纹孔)
            （注3）            		 无指定(普通二线）
            NC(NPN常闭)
            NO(NPN常开)
            PC(PNP常闭)
            PO(PNP常开)            		 无指定
            (减速比1:1）            		 无指定
            (无减速机)
            50 5
            10            		   5(50W）
              10(100W）
              20(200W）
              40(400W）
              42(42步进电机）
              57(57步进电机）
              60(60步进电机）            		 无指定
            (减速比1:1）
            D1.5
            (减速比1.5:1）            		 无指定
            (无减速机)
            T3(减速比3:1)
            T4(减速比4:1）
            60 5
            10
            16
            20            		 50~800   20(200W）
              40(400W）
              75(750W）
              57(57步进电机）
              60(60步进电机）
              86(86步进电机）
            无指定
            (减速比1:1）
            D1.5
            (减速比1.5:1）
            D2
            (减速比2:1）            		 无指定
            (无减速机)
            T3(减速比3:1)
            T4(减速比4:1）
            T5            (减速比5:1）
            T7(减速比7:1）
            T10(减速比
            10:1）
            75 50~1200
            80 10
            20            		 50~2000   75(750W）
              1K(1000W）
              1.5K(1500W）
              2K(2000W）
              3K(3000W）
            94



            注1：选择带电机，请备注好电机品牌、型号，驱动器型号以及线缆长度。                                                                注3：C（有侧面螺纹孔）负载为额定负载60%。
            注2：S6（带导向轴）只能选择R2 (后法兰)，R7（前后法兰卧式）、C（有侧面螺纹孔）三种安装方式中一种。          注4：标配传感器3个。



            详细参数表

            型号 最大行程
            (mm)            		 最大使用推力
            (kN)            		 重量(kg) (注5) 空载重复定位
            精度(mm)            		 主轴旋转
            角度(°)            		 防护等级 使用环境
            代码 缸径 无行程 每增加100mm行程
            NHM42 40  300  1       0.5  0.2  ±0.02 ±0.3 IP65 0~70°C
            85% RH以下无结露
            50  3    1  0.5
            60  800  6    6  1
            75  1200  10  10  1.5
            80  2000  20  15
            94  35  20  2



            额定速度=电机转速×导程/（60×减速机减速比×同步带减速比）                  额定推力=电机扭矩×5.338×减速机减速比×同步带减速比/导程
            更多关于额定速度与推力计算，请咨询怡合达工程师。                     注5：实际安装方式不一样，±20%浮动。

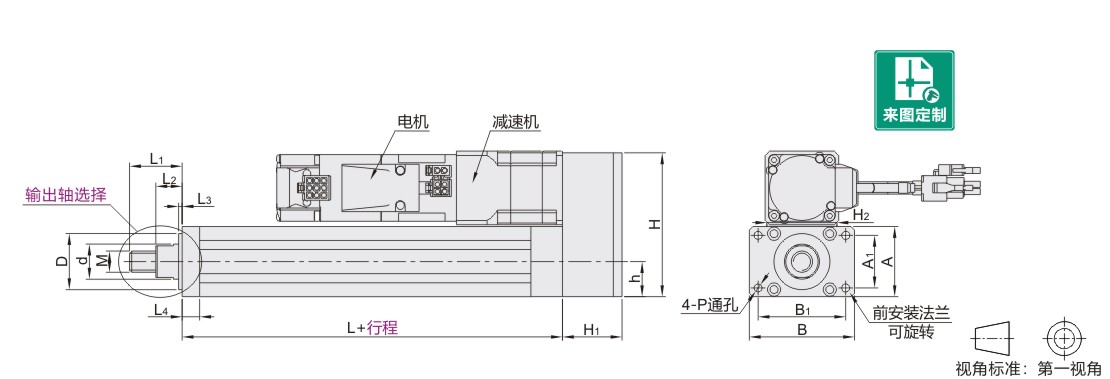

            尺寸表

            代码 缸径 导程 L L1 L2 L3 L4 D d M B B1 A A1 h H1 H2 P
            NHM42 40  2  68  35  20  2  10  25  0
            -0.05            		 16  M8 70  55  40  30  20  42  40  5.5
            50  5  96  35  20  3  12  40  25  M12×1.5 80  65  50  30  25  35  50  6.5
            10  106  25  56  60
            60  5  142  60  30  12  55  35  M20×1.5 100  81  61  45  30.5  47  61  9
            10  147
            16  32.5  60  80
            20
            75  5  150  15  60  40  115  95  75  55  42  60  82  9
            10
            16
            20
            80  10
            20            		 196  20  70  50  M30×2.0 115  97  80  64  40  65  120  10.5
            94  233  25  80  60  134  114  94  73  47  75



            H尺寸表

            缸径 电机功率 H
            40  50W/ 100W/42步进 83
            50  50W/ 100W/42步进 94
            400W/57步进/60步进 116
            60  200W/400W/57步进/60步进 125
            750W/86步进 145
            75
            80
            94             		 200W/400W/750W/57步进/60步进 164
            1000W/ 1500W/86步进 213
            2000W/3000W 222





            尺寸表

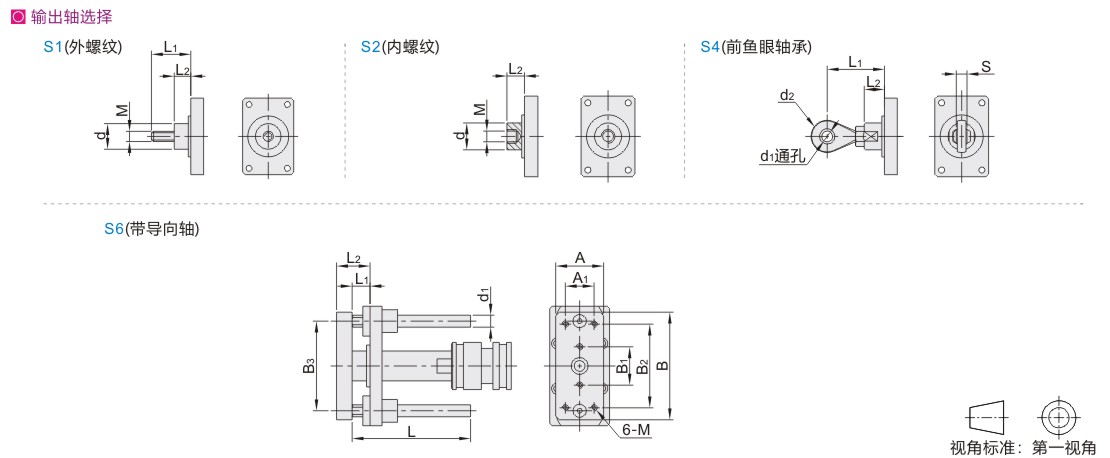

            缸径 S2(内螺纹) S4(前鱼眼轴承) S6(带导向轴)
            d M L2 d1 d2 L1 L2 S L L1 L2 d1 A A1 B B1 B2 B3 M
            40  16  M8 20  8  24      36  15  12  行程+50 10  20  8  35  23  70  20  49   59  M4
            50  25  M12×1.5 10  28      43  14  行程+100 15  28  10  40  24  90  32    70  75  M5
            60  35  M20×1.5 30  20  50      78  30  25  30  45  16  51  40  130  50     90     102  M6
            75  40  42  65  149  45    115
            80  50  M30×2.0 25  60    86.5  31  行程+150 50  20  74  45  178  69  129    129  M8
            94  60    90.5  90  25  78  50  174  70  130  148  M10







            缸径 电机功率 R2(后法兰) R4(后鱼眼轴承)
            A3 A2 B3 B2 L5 P1 F F1 L7   L5 S2 d5 d4
            40  50W/ 100W/42步进 40  30  101  92  10  5.5     82  20    21    10  12  8  24
            50  50W/ 100W/42步进 50  124  109    94    28  14  10  28
            400W/57步进/60步进 60  75  116  82  6.5    114
            60  200W/400W/57步进/60步进 100  80  125  104  8      10.5  125  31    50   15  25  20  50
            750W/86步进 120      100  145  115  12  145
            75  200W/400W/750W/57步进/60步进/86步进 122      102  164  120  164  42  25  16  42
            80  750W 15  164    60.5  31  25  50
            1000W/ 1500W/2000W/3000W 160      140  213  150  213  60
            94  750W/1000W/1500W/2000W/3000W 180      150  222  222  47

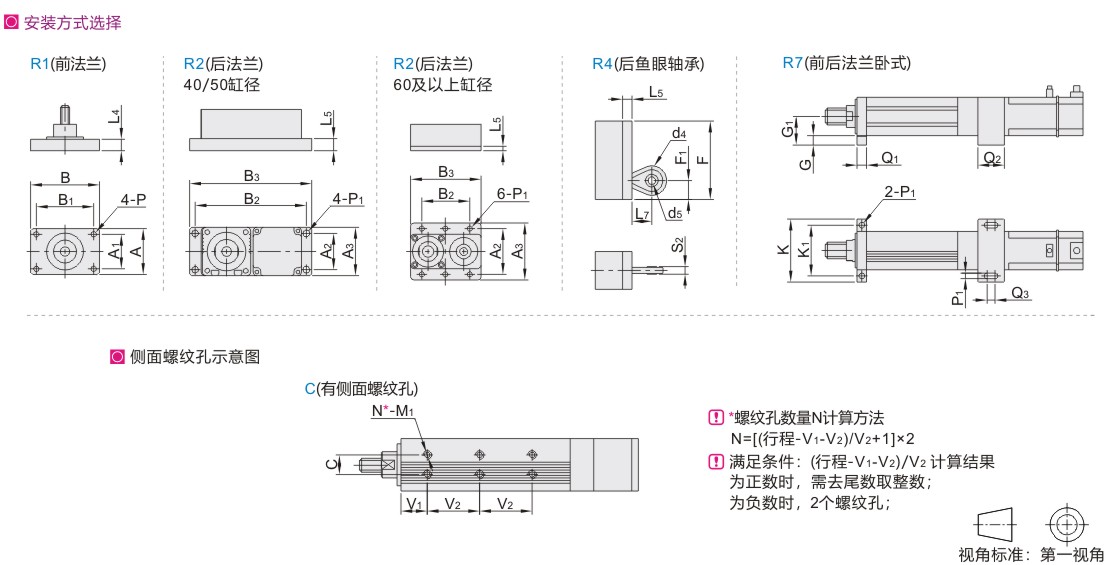

            缸径 电机安装方式 R7(前后法兰卧式) C(有侧面螺纹孔)
            Q1 Q2 Q3       K K1 G G1     P1 V1 V2 C M1
            40  折叠 10  48  5        70  55       10  25      5.5  30  40  20  M4
            50  10  29        80  65       12  31      6.5  35  45
            60  20  32        101  81       20  35      9  65  50  32  M6
            75  20  42        115  95       15.5  45  70  35
            80  20  53        120  100       20  50  10.5  80  70  48  M8
            94  25  75        154  124  57  52  M10
