同步轮拉手轴承座减震器滚针导柱
商品分类
      型号：

      型号筛选

      未生成型号，还有 14 项未选择

      代码

      参数选型

      本体材质

      电机安装方式

      表面处理

      产品选型

      缸径

      导程

      行程

      50~3000
      /5

      电机

      电机品牌

      电机功率

      输出轴

      安装方式

      传感器类型

      减速机减速比

      图片仅供参考，请以已选的规格为准

        电缸 直接安装/折叠安装 重载型 缸体AL/S45C材质 本色阳极氧化/黑色电泳处理

        条件筛选：

        类型 重载型
        系列 丝杆传动系列
        使用环境 一般环境型
        输出传动方式 推杆输出传动
        种类筛选 电缸

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 缸体 法兰 滚珠丝杠 主轴
            材质 表面处理 材质 表面处理 材质 热处理
            		 硬度 材质
            		 表面处理
            丝杠 螺帽 丝杠 螺帽 丝杠 螺帽
            NHM43 直接安装 AL 本色阳极氧化 碳钢
            		 电泳发黑
            		 S55C
            		 SCM415H
            		 高频
            		 渗碳淬火
            		 58~62HRC
            		 58~62HRC
            		 S45C 镀铬
            NHM44 折叠安装
            		  S45C 黑色电泳



            参数图



            选型表

            型号 行程
            最小单位5            		 电机
            (注1)            		 电机品牌 电机功率 输出轴 安装方式 传感器类型
            (注2)            		 减速机减速比
            代码 缸径 导程
            直接安装
            NHM43

            折叠安装
            NHM44            		 110  10
            20            		 50~2000 0(无电机）
            1(有电机）            		   S(西门子）
            P(松下）
            M(三菱）
            T(台达）
            Y(安川）            		 1K(1KW）
            1.5K(1.5KW）
            2K(2KW）
            3K(3KW）
            4K(4KW）
            5K(5KW）            		 S1(外螺纹) R1(前法兰) 无指定(普通二线）
            NC(NPN常闭)
            NO(NPN常开)
            PC(PNP常闭)
            PO(PNP常开)            		 无指定(无减速机）
            T3(减速比3:1)
            T4(减速比4:1）
            T5(减速比5:1)
            T7(减速比7:1）
            T10(减速比10:1)
            134
            170  50~3000
            220



            注1：选择带电机，请备注好电机品牌、型号，驱动器型号以及线缆长度。                     注2：标配传感器3个。



            详细参数表

            型号 最大使用推力
            (KN)            		 重量(kg)(注3) 空载重复
            定位精度            		 主轴旋转
            角度            		 防护等级 使用环境
            代码 缸径 无行程 每增加100mm行程
            NHM43
            NHM44            		 110   45    40  5  ±0.02mm ±0.3° IP65 0~70°C
            85%RH以下无结露
            134  65  60 7
            170  150    80  10
            220  220 100 15



             注3：实际安装方式不一样，±20%浮动。

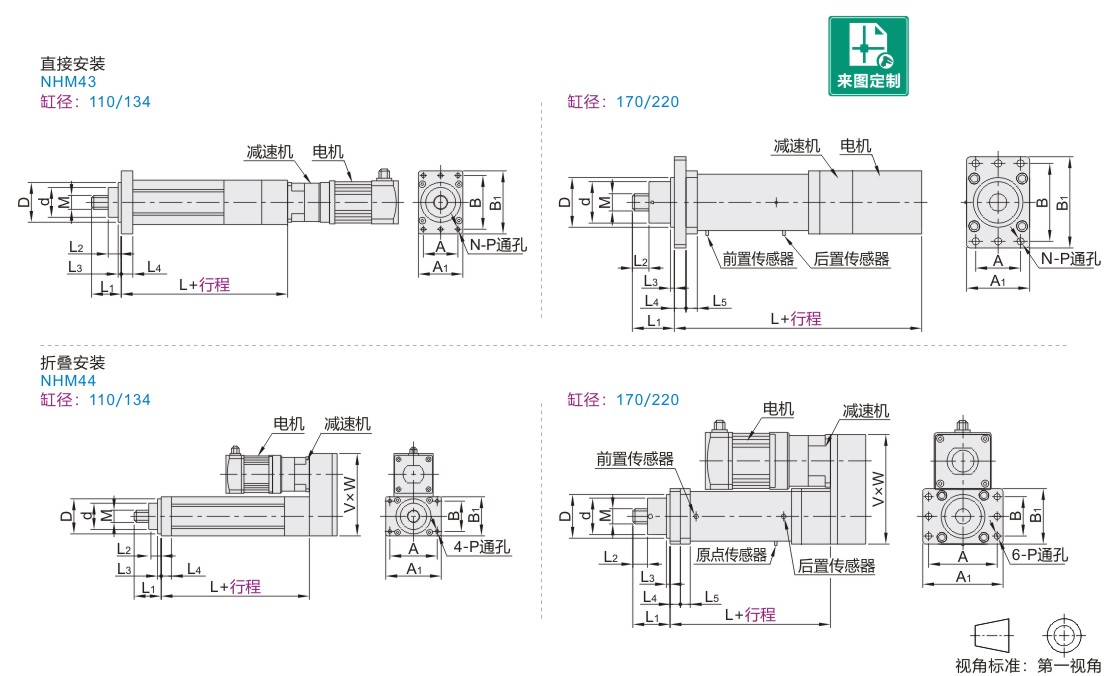

            直接安装

            代码 缸径 导程 L L1 L2 L3 L4 L5 D  d M A1 A B1 B N P
            NHM43 110  10
            20            		 329  65  35  3  30  — 90  -0.01
            -0.05
            		 60  M36×2.0 110  86  170  140  4    Ø14.5
            134  383  85  5  35  120   90  M42×3.0 134  104  190  162  6    Ø14.5
            170  652  120  50  34  150  -0.05
            -0.10            		 125  M52×3.0 275  235  190  135  6  Ø21
            220  724  140  60  37  200  150  M65×3.0 325  290  245  180



            折叠安装

            代码 缸径 导程 L L1 L2 L3 L4 L5 D d M A1 A B1      B P V×W
            NHM44 110  10
            20            		 262  65  35  3  30  — 95  -0.05
            -0.10            		 70  M36×2.0 170  140  112    80  Ø13 244×120
            134  301  85  5  35  120  90  M42×3.0 190  162  132  104  282×134
            170  465  120  50  34  150  125  M52×3.0 275  235  190  135  Ø21 375×190
            220  582  140  60  37  200  150  M65×3.0 325  290  245  180  485×245
