产品选型
系列
动子类型
定子长度L(mm)
霍尔传感器选配
图片仅供参考，请以已选的规格为准
有铁芯直线电机 动定子 需装配 铜+硅钢材质 表面处理黑色阳极氧化 黑色
条件筛选：
电机规格 23电机
动定子组合高度 39
种类筛选 有铁芯直线电机
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 系列 | 类型 | 动子长度 | 宽度 | 额定负载（kg） | 材质 | 本体颜色 |
| BCG01 | MEM23 | 动子 | 105 | 38 | 5.5 | 铜+硅钢 | 黑色 |
| BCG02 | 185 | 12.5 | |||||
| BCG03 | 265 | 20.5 | |||||
| BCG08 | MES23 | 定子 | — | 23 | — | 碳钢镀镍 | 银白色 |
特点：
额定负载为加速度1G，速度1000mm/s，停顿1s，1000mm行程水平安装理论值
实际的额定负载受悬臂安装方式等影响，建议选型预留1.3倍以上安全余量；
有铁芯结构，负载能力高，推力大、无磨损、零背隙、高速度、高效率；
机械结构紧凑，性能稳定可靠，应用行业广泛，搭配标准动子，定子可灵活选型组合，
运动行程可拼接成以最小单位为40mm的任何行程。

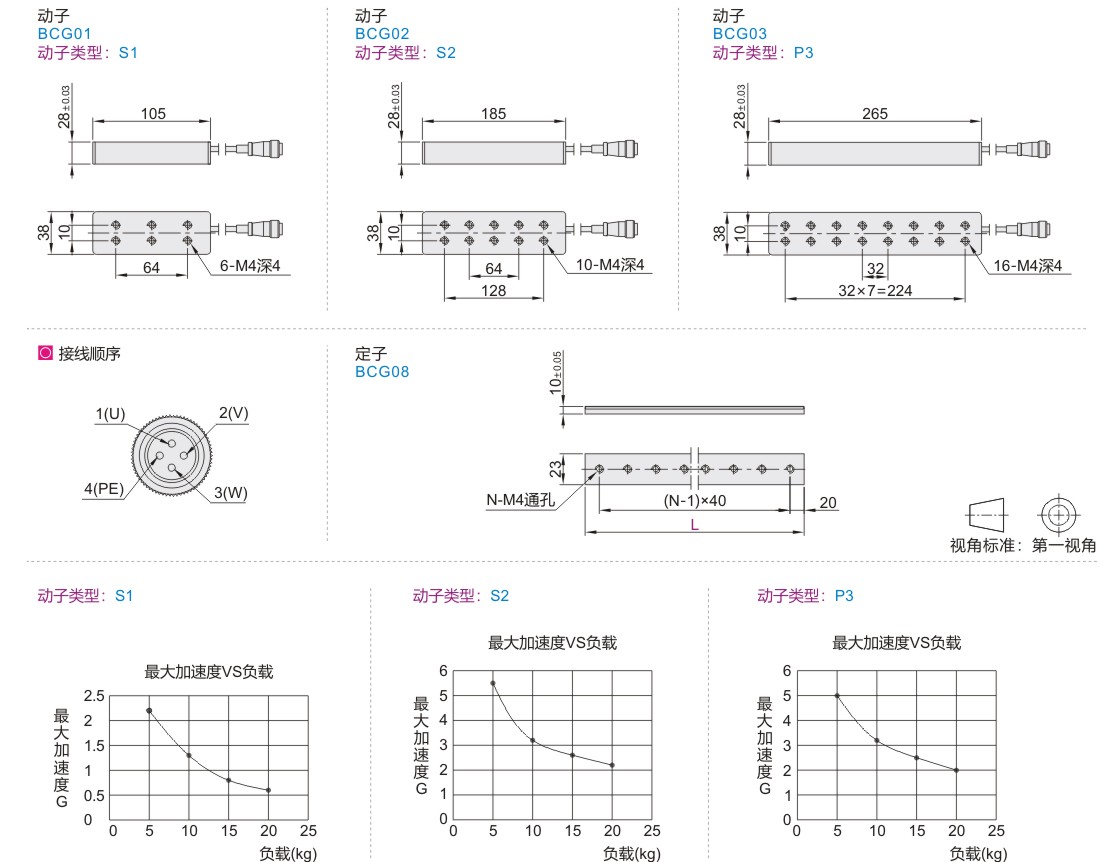

参数图
动子
| 型号 |
动子类型 |
霍尔传感器选配 |
标准动子出线 (米) |
|
| 代码 | 系列 | |||
| BCG01 | MEM23 | S1 | 无指定(无霍尔传感器) H(有霍尔传感器) |
0.3 |
| BCG02 | S2 | |||
| BCG03 | P3 | |||
霍尔传感器为单独外置传感器，详细尺寸以3D为准。
定子
| 型号 |
L |
孔数 N |
|
| 代码 | 系列 | ||
| BCG08 | MES23 | 80 | 2 |
| 200 | 5 | ||
| 400 | 10 | ||
性能参数表
| 动子类型 | S1 | S2 | P3 |
| 峰值推力(N) | 195 | 390 | 680 |
| 连续推力(N) | 61.2 | 126.5 | 211.2 |
| 峰值电流(Arms) | 10 | 10 | 18 |
| 连续电流(Arms) | 2.3 | 2.3 | 4.4 |
| 电机常数N/SQRT(W) | 12.7 | 18.6 | 26.4 |
| 最大线圈温度(℃) | 120 | 120 | 120 |
| 力常数(N/Arms) | 26.6 | 55 | 48 |
| 磁极距(mm) | 20 | 20 | 20 |
| 电阻(ohms) | 4.4 | 8.7 | 3.3 |
| 电感(mH) | 30 | 59 | 21 |
| 电气常数(ms） | 6.8 | 6.8 | 6.4 |
| 反电动势常数(Vpeak/m/s) | 21.7 | 44.9 | 39.2 |
| 吸力大小(KN) | 0.35 | 0.75 | 1.1 |
| 动子重量(KG) | 0.54 | 1 | 1.55 |
-
