有铁芯直线电机 MEJ50系列 组合高度34.3 宽度50 动子/定子 铜+硅钢/碳钢镀镍材质
条件筛选：
产品系列 MEJ50
电机规格 50电机
动定子组合高度 34.3
动定子宽度 50
种类筛选 有铁芯直线电机
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 系列 | 类型 | 动子长度 | 宽度 | 额定负载（kg） | 材质 | 本体颜色 |
| BCC01 | MEJ50 | 动子 | 96 | 50 | 12 | 铜+硅钢 | 黑色 |
| BCC02 | 176 | 25 | |||||
| BCC04 | 定子 | — | — | 碳钢镀镍 | 银白色 |
特点：
● 有铁芯结构，负载能力高，推力大、无磨损、零背隙、高速度、高效率；
● 机械结构紧凑，刚性高、可自由搭配成单轴模组或多轴运动平台，设计灵活，应用广泛。

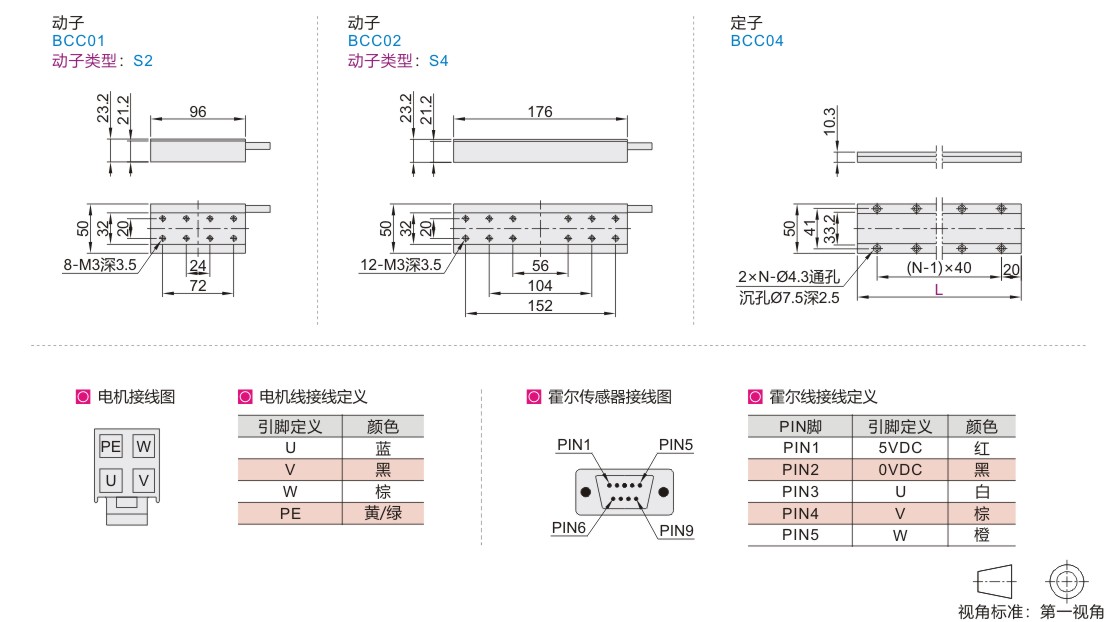

参数图
动子
| 型号 |
动子类型 |
霍尔传感器选配 |
标准动子出线 (米) |
|
| 代码 | 系列 | |||
| BCC01 | MEJ50 | S2 | 无指定(无霍尔传感器) H(有霍尔传感器) |
0.3 |
| BCC02 | S4 | |||
定子
| 型号 |
L |
孔数 N |
|
| 代码 | 系列 | ||
| BCC04 | MEJ50 | 80 | 2 |
| 200 | 5 | ||
| 400 | 10 | ||
性能参数表
| 动子类型 | S2 | S4 |
| 峰值推力(N) | 219 | 465 |
| 连续推力(N) | 73 | 155 |
| 峰值电流(Arms) | 9 | 18 |
| 连续电流(Arms) | 2.3 | 4.6 |
| 电机常数N/SQRT(W) | 8.9 | 13.4 |
| 最大持续耗散功率(W) | 66.6 | 133.3 |
| 电阻(Ohms) | 6.3 | 3.2 |
| 电感(mH) | 24.8 | 12.4 |
| 反电动势常数(Vpeak/m/s) | 25.7 | 27.3 |
| 推力常数(N/Arms) | 31.7 | 33.7 |
| 吸力大小(KN) | 0.38 | 0.76 |
| 磁极距(mm) | 20 | 20 |
| 动子重量(KG) | 0.6 | 1.1 |
-
