        标准直线电机模组 磁栅尺编码器 MEL12系列 动子23系列 S2 有铁芯动子 铝型材材质

        条件筛选：

        底座材质 铝型材
        产品系列 MEL12
        动子类型 S2
        底座宽度 102
        动子形式 有铁芯
        动子系列 23
        整机高度 70
        本体颜色 银白色
        滑座长度 300
        编码器类型 磁栅尺
        额定负载（KG） 17.5
        种类筛选 标准直线电机模组

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 产品系列 动子系列 动子类型 滑座长度 宽度 ×高度 底座材质 本体颜色
          BCJ02 MEL12 23 S2 300 102 ×70 铝型材
          		 银白色



          特点：高稳定性、高可靠性、高响应、高精度、高加速度、高速度、运动平滑、无磨损，极少维护，长使用寿命、结构紧凑、节省空间。

          额定负载为加速度1G，速度1000mm/s，停顿1s，1000mm行程的水平安装理论值(仅作参考)。实际的额定负载受悬臂安装方式等影响，建议选型预留1.3倍以上的安全余量。

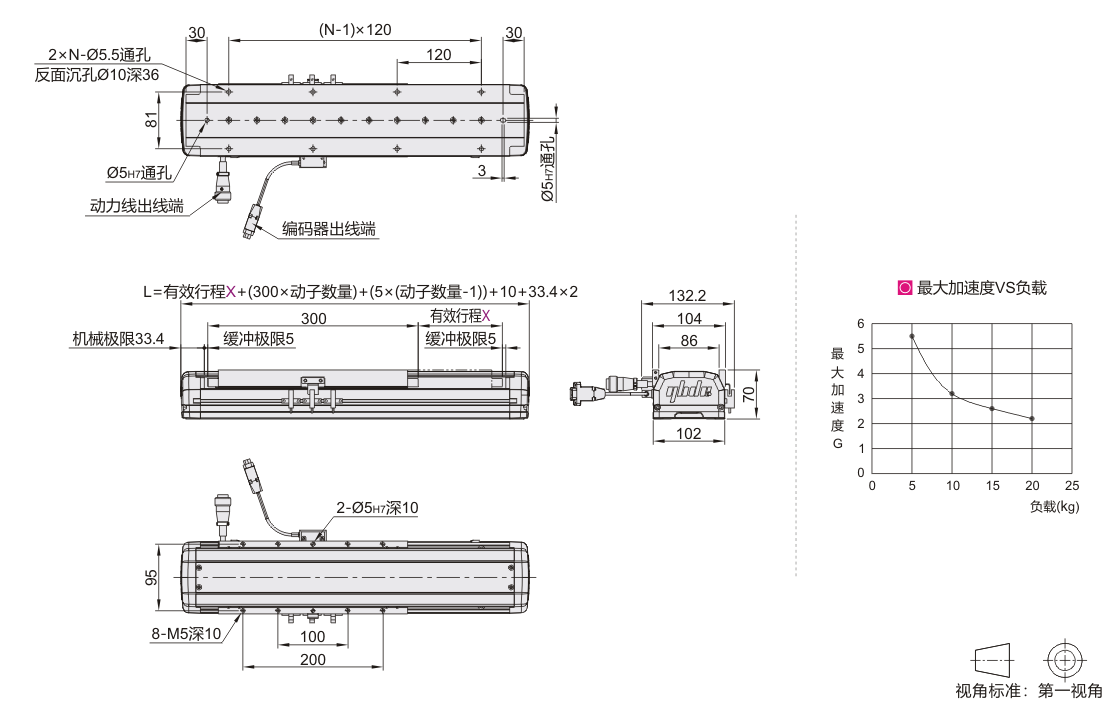

          参数图



          选型表

          型号
          		 动子
          系列
          		 动子
          类型
          		 动子数量
          D
          		 有效行程X
          最小单位40
          		 盖板形式
          		 编码器
          分辨率
          		 线缆长度
          (m)
          		 驱动器选配
          		 霍尔传感器
          选配
          		 导轨品牌
          选配
          代码 产品系列
          BCJ02 MEL12
          		 23 S2
          		 1(单动子) 120~1120 A(铝制盖板)

          RA
          (1μm)

          RB
          (0.5μm)

          		 5
          8
          12
          		 无指定(不配驱动器)
          P(松下脉冲)
          PE(松下/EtherCat总线协议)
          S(高创脉冲)
          SE(高创/EtherCat总线协议)
          		 无指定(不配霍尔)
          H(单轴霍尔)
          GH(龙门霍尔)
          		 无指定(PMI)
          AS(SHAC)
          W(HIWIM)
          T(THK)
          1160~2000 G(钢带)
          2(双动子)
          		 15~815 A(铝制盖板)
          855~1695 G(钢带)
          3(三动子)
          		 30~510 A(铝制盖板)
          550~1390 G(钢带)



          动子的详细参数请在怡合达网站搜索查看。 如需更高精度，请联系怡合达。



          1
          (单动子)          		 有效行程 120  160  200  240  280  320  360 400  440 480  520  560  600  640 680  720  760  800  840  880  920  960  1000  1040
          重量(kg) 7.9  8.3 8.7  9.2   9.7  10.2   10.7  11.2  11.7 12.2  12.7  13.2  13.7  14.2 14.7 15.2  15.7  16.2  16.7  17.2  17.7 18.2  18.7  19.2
          2
          (双动子)          		 有效行程 — — — — — 15  55 95  135 175  215  255  295  335 375  415  455  495  535  575  615  655  695  735
          重量(kg) 12   12.5  13  13.5 14  14.5  15  15.5  16 16.5    17  17.5  18  18.5  19 19.5 20  20.5  21
          3
          (三动子)          		 有效行程 — — — — — — — — 30 70  110  150  190  230  270  310  350  390  430
          重量(kg) 18.6 19.1 19.6 20.1  20.6  21.1  21.6  22.1 22.6  23.1  23.6
          N(孔数) 4  4  5  5  5  6  6 6  7 7  7  8  8  8 9  9  9  10  10  10  11  11  11  12



          1
          (单动子)          		 有效行程 1080  1120  1160  1200  1240  1280  1320  1360  1400  1440  1480  1520  1560  1600  1640  1680  1720  1760  1800  1840  1880  1920  1960  2000
          重量(kg) 19.3   19.8  20.3  20.8   21.3  21.8  22.3 22.8  23.3  23.8  24.3  24.8  25.3  25.8  26.3    26.8  27.3  27.8  28.3  28.8  29.3 29.8  30.3  30.8
          2
          (双动子)          		 有效行程 775  815  855  895  935  975  1015  1055  1095  1135  1175  1215  1255  1295  1335  1375  1415  1455  1495  1535  1575  1615  1655  1695
          重量(kg) 22   22.5  23  23.5  24 24.5  25 25.5  26  26.5  27  27.5  28  28.5  29 29.5  30  30.5  31  31.5  32 32.5  33  33.5
          3
          (三动子)          		 有效行程 470  510  550  590  630  670  710  750  790  830  870  910  950  990  1030  1070  1110  1150  1190  1230  1270  1310  1350  1390
          重量(kg) 24.1   24.6  25.1  25.6   26.1  26.6  27.1  27.6  28.1  28.6  29.1  29.6  30.1  30.6  31.1   31.6  32.1  32.6  33.1  33.6   34.1  34.6  35.1  35.6
          N(孔数) 12  12  13  13  13  14  14  14  15  15  15  16  16  16  17  17  17  18  18  18  19  19  19  20



          以上重量为整机重量。



          基本参数

          代码 行程 拖链安装方向 外观颜色 动子数量 盖板形式 重复精度(mm)
          BCJ02 可以根据
          客户要求定制          		 可以根据
          客户要求定制          		 可以根据
          客户要求定制          		 可以根据
          客户要求定制          		 可以根据
          客户要求定制          		 ±0.005



          编码器分辨率 RA(1μm)、RB(0.5μm) 峰值电流 10 Arms
          峰值推力 390N 连续电流 2.3 Arms
          持续推力 126.5N 电机常数 18.6 N/SQRT(W)
          额定负载 12.5Kg 力常数 55 N/Arms
          导轨数量 1  电阻 8.7 ohms
          滑块数量 动子数量D×2 电气常数 6.8 ms
          移动部件
          重量*          		 2 Kg 反电动势
          常数          		 44.9 Vpeak/m/s
          重复定位
          精度※          		 ±5 μm 磁极距 20 mm



           *此重量含动子、滑块、滑座、编码器等零件。

          ※此数据基于RENISHAW XL-80激光干涉仪，编码器分辨率1μm，行程1000mm以内所测得的值。
