标准直线电机模组 磁栅尺编码器 MEL12系列 动子23系列 p3 有铁芯动子 铝型材材质
条件筛选：
底座材质 铝型材
产品系列 MEL12
动子类型 P3
底座宽度 102
动子形式 有铁芯
动子系列 23
整机高度 70
本体颜色 银白色
滑座长度 380
编码器类型 磁栅尺
额定负载（KG） 24.5
种类筛选 标准直线电机模组
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 产品系列 | 动子系列 | 动子类型 | 滑座长度 | 宽度 ×高度 | 底座材质 | 本体颜色 |
| BCJ05 | MEL12 | 23 | P3 | 380 | 102 ×70 | 铝型材 |
银白色 |
特点：高稳定性、高可靠性、高响应、高精度、高加速度、高速度、运动平滑、无磨损，极少维护，长使用寿命、结构紧凑、节省空间。
额定负载为加速度1G，速度1000mm/s，停顿1s，1000mm行程的水平安装理论值(仅作参考)。实际的额定负载受悬臂安装方式等影响，建议选型预留1.3倍以上的安全余量。

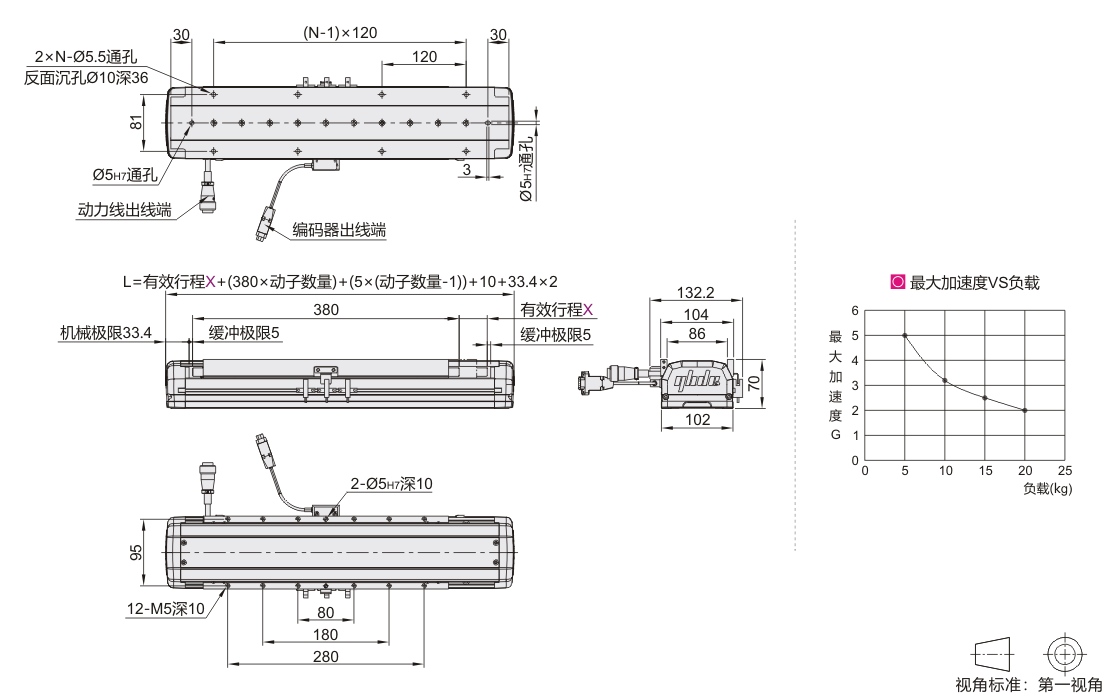

参数图
选型表
动子的详细参数请在怡合达网站搜索查看。 如需更高精度，请联系怡合达。
| 1 (单动子) |
有效行程 | 40 | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | 600 | 640 | 680 | 720 | 760 | 800 | 840 | 880 | 920 | 960 | 1000 |
| 重量(kg) | 8.3 | 8.8 | 9.3 | 9.8 | 10.3 | 10.8 | 11.3 | 11.8 | 12.3 | 12.8 | 13.3 | 13.8 | 14.3 | 14.8 | 15.3 | 15.8 | 16.3 | 16.8 | 17.3 | 17.8 | 18.3 | 18.8 | 19.3 | 19.8 | 20.3 | |
| 2 (双动子) |
有效行程 | — | — | — | — | — | — | — | — | — | 15 | 55 | 95 | 135 | 175 | 215 | 255 | 295 | 335 | 375 | 415 | 455 | 495 | 535 | 575 | 615 |
| 重量(kg) | 13.6 | 14.1 | 14.6 | 15.1 | 15.6 | 16.1 | 16.6 | 17.1 | 17.6 | 18.1 | 18.6 | 19.1 | 19.6 | 20.1 | 20.6 | 21.1 | ||||||||||
| 3 (三动子) |
有效行程 | — | — | — | — | — | — | — | — | — | — | 30 | 70 | 110 | 150 | 190 | 230 | |||||||||
| 重量(kg) | 21 | 21.5 | 22 | 22.5 | 23 | 23.5 | ||||||||||||||||||||
| N(孔数) | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | 9 | 9 | 9 | 10 | 10 | 10 | 11 | 11 | 11 | 12 | 12 | |
| 1 (单动子) |
有效行程 | 1040 | 1080 | 1120 | 1160 | 1200 | 1240 | 1280 | 1320 | 1360 | 1400 | 1440 | 1480 | 1520 | 1560 | 1600 | 1640 | 1680 | 1720 | 1760 | 1800 | 1840 | 1880 | 1920 | 1960 | 2000 |
| 重量(kg) | 20.8 | 21.3 | 21.8 | 22.3 | 22.8 | 23.3 | 23.8 | 24.3 | 24.8 | 25.3 | 25.8 | 26.3 | 26.8 | 27.3 | 27.8 | 28.3 | 28.8 | 29.3 | 29.8 | 30.3 | 30.8 | 31.3 | 31.8 | 32.3 | 32.8 | |
| 2 (双动子) |
有效行程 | 655 | 695 | 735 | 775 | 815 | 855 | 895 | 935 | 975 | 1015 | 1055 | 1095 | 1135 | 1175 | 1215 | 1255 | 1295 | 1335 | 1375 | 1415 | 1455 | 1495 | 1535 | 1575 | 1615 |
| 重量(kg) | 21.6 | 22.1 | 22.6 | 23.1 | 23.6 | 24.1 | 24.6 | 25.1 | 25.6 | 26.1 | 26.6 | 27.1 | 27.6 | 28.1 | 28.6 | 29.1 | 29.6 | 30.1 | 30.6 | 31.1 | 31.6 | 32.1 | 32.6 | 33.1 | 33.6 | |
| 3 (三动子) |
有效行程 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | 710 | 750 | 790 | 830 | 870 | 910 | 950 | 990 | 1030 | 1070 | 1110 | 1150 | 1190 | 1230 |
| 重量(kg) | 24 | 24.5 | 25 | 25.5 | 26 | 26.5 | 27 | 27.5 | 28 | 28.5 | 29 | 29.5 | 30 | 30.5 | 31 | 31.5 | 32 | 32.5 | 32.5 | 33.5 | 34 | 34.5 | 35 | 35.5 | 36 | |
| N(孔数) | 12 | 13 | 13 | 13 | 14 | 14 | 14 | 15 | 15 | 15 | 16 | 16 | 16 | 17 | 17 | 17 | 18 | 18 | 18 | 19 | 19 | 19 | 20 | 20 | 20 | |
以上重量为整机重量。
基本参数
| 代码 | 行程 | 拖链安装方向 | 外观颜色 | 动子数量 | 盖板形式 | 重复精度(mm) |
| BCJ05 | 可以根据 客户要求定制 |
可以根据 客户要求定制 |
可以根据 客户要求定制 |
可以根据 客户要求定制 |
可以根据 客户要求定制 |
±0.005 |
| 编码器分辨率 | RA(1μm)、RB(0.5μm) | 峰值电流 | 18Arms |
| 峰值推力 | 680N | 连续电流 | 4.4Arms |
| 持续推力 | 211.2N | 电机常数 | 26.4N/SQRT(W) |
| 额定负载 | 20.5Kg | 力常数 | 48N/Arms |
| 导轨数量 | 1 | 电阻 | 3.3ohms |
| 滑块数量 | 动子数量D×3 | 电气常数 | 6.4ms |
| 移动部件 重量* |
2.9Kg | 反电动势 常数 |
39.2Vpeak/m/s |
| 重复定位 精度※ |
±5μm | 磁极距 | 20mm |
*此重量含动子、滑块、滑座、编码器等零件。
※此数据基于RENISHAWXL-80激光干涉仪，编码器分辨率1μm，行程1000mm以内所测得的值。
-
