        标准直线电机模组 磁栅尺编码器 MEL23系列 动子116系列 P4 有铁芯动子 铝型材材质

        条件筛选：

        底座材质 铝型材
        产品系列 MEL23
        动子类型 P4
        底座宽度 235
        动子形式 有铁芯
        动子系列 116
        整机高度 108
        本体颜色 银白色
        滑座长度 400
        编码器类型 磁栅尺
        额定负载（KG） 98
        种类筛选 标准直线电机模组

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 产品系列 动子系列 动子类型 滑座长度 宽度 ×高度 底座材质 本体颜色
          BCJ60 MEL23 116 P4 400 235 ×108 铝型材 银白色



          特点：高稳定性、高可靠性、高响应、高精度、高加速度、高速度、运动平滑、无磨损，极少维护，长使用寿命、
              结构紧凑、节省空间。

          额定负载为加速度1G，速度1000mm/s，停顿1s，1000mm行程的水平安装理论值（仅作参考）。实际的额定负载
              受悬臂安装方式等影响，建议选型预留1.3倍以上的安全余量。

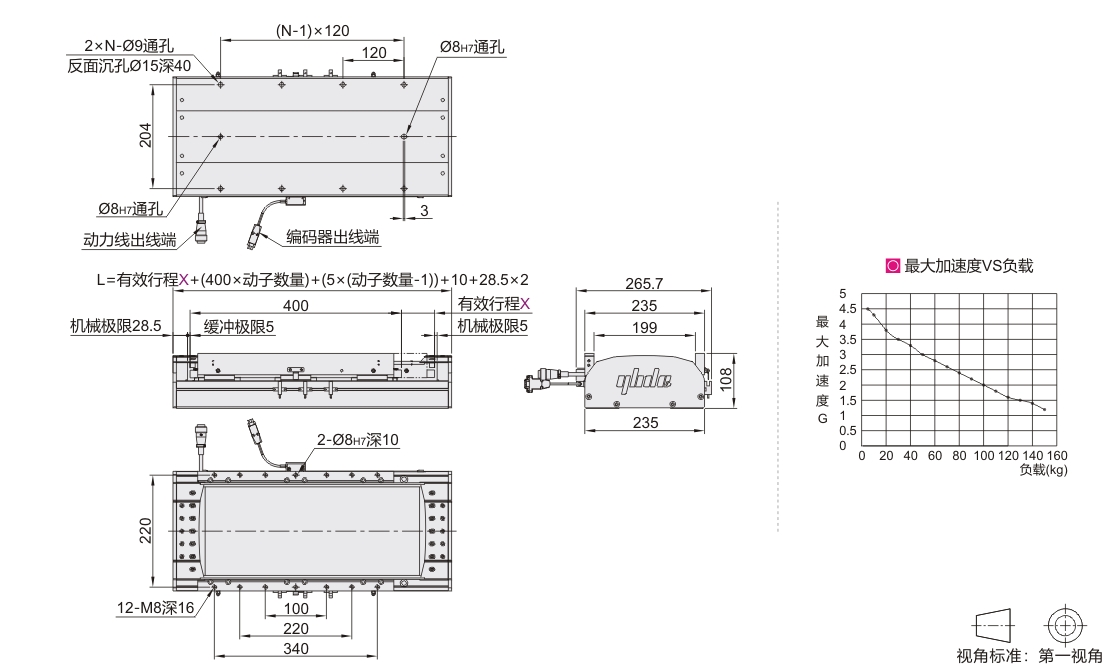

          参数图



          选型表

          型号
          		 动子
          系列
          		 动子
          类型
          		 动子数量
          D
          		 有效行程X
          最小单位40
          		 盖板形式
          		 编码器
          分辨率
          		 线缆长度
          (m)
          		 驱动器选配
          		 霍尔传感器
          选配
          		 导轨品牌
          选配
          代码 产品系列
          BCJ60 MEL23 116 P4 1(单动子) 40~1040 A(铝制盖板) RA
          (1μm)
          RB
          (0.5μm)          		 5
          8
          12          		 无指定(不配驱动器)
          P(松下脉冲)
          PE(松下/EtherCat总线协议)
          S(高创脉冲)
          SE(高创/EtherCat总线协议)          		 无指定(不配霍尔)
          H(单轴霍尔)
          GH(龙门霍尔)          		 无指定(PMI)
          AS(SHAC)
          W(HIWIM)
          T(THK)
          1080~4040 G(钢带)
          2(双动子) 75~635 A(铝制盖板)
          675~3635 G(钢带)
          3(三动子) 70~230 A(铝制盖板)
          270~3230 G(钢带)



          动子的详细参数请在怡合达网站搜索查看。              如需更高精度，请联系怡合达。

          1
          (单动子)
          		 有效行程 40 80 120 160 200 240 280 320 360 400 440 480 520 560 600 640 680 720 760 800 840 880 920 960 1000 1040 1080 1120 1160 1200 1240 1280 1320 1360
          重量(kg) 29.6 30.7 31.8 32.9 34 35.1 36.2 37.3 38.4 39.5 40.6 41.7 42.8 43.9 45 46.1 47.2 48.3 49.4 50.5 51.6 52.7 53.8 54.9 56 57.1 58.2 59.3 60.4 61.5 62.6 63.7 64.8 65.9
          2
          (双动子)          		 有效行程 — — — — — — — — — — — 75 115 155 195 235 275 315 355 395 435 475 515 555 595 635 675 715 755 795 835 875 915 955
          重量(kg) 54.1 55.2 56.3 57.4 58.5 59.6 60.7 61.8 62.9 64 65.1 66.2 67.3 68.4 69.5 70.6 71.7 72.8 73.9 75 76.1 77.2 78.3
          3
          (三动子)          		 有效行程 — — — — — — — — — — 70 110 150 190 230 270 310 350 390 430 470 510 550
          重量(kg) 77.7 78.8 79.9 81 82.1 83.2 84.3 85.4 86.5 87.6 88.7 89.8 90.9
          N(孔数) 4 4 5 5 5 6 6 6 7 7 7 8 8 8 9 9 9 10 10 10 11 11 11 12 12 12 13 13 13 14 14 14 15 15



          1
          (单动子)
          		 有效行程 1400 1440 1480 1520 1560 1600 1640 1680 1720 1760 1800 1840 1880 1920 1960 2000 2040 2080 2120 2160 2200 2240 2280 2320 2360 2400 2440 2480 2520 2560 2600 2640 2680 2720
          重量(kg) 67 68.1 69.2 70.3 71.4 72.5 73.6 74.7 75.8 76.9 78 79.1 80.2 81.3 82.4 83.5 84.6 85.7 86.8 87.9 89 90.1 91.2 92.3 93.4 94.5 95.6 96.7 97.8 98.9 100 101.1 102.2 103.3
          2
          (双动子)          		 有效行程 995 1035 1075 1115 1155 1195 1235 1275 1315 1355 1395 1435 1475 1515 1555 1595 1635 1675 1715 1755 1795 1835 1875 1915 1955 1995 2035 2075 2115 2155 2195 2235 2275 2315
          重量(kg) 79.4 80.5 81.6 82.7 83.8 84.9 86 87.1 88.2 89.3 90.4 91.5 92.6 93.7 94.8 95.9 97 98.1 99.2 100.3 101.4 102.5 103.6 104.7 105.8 106.9 108 109.1 110.2 111.3 112.4 113.5 114.6 115.7
          3
          (三动子)          		 有效行程 590 630 670 710 750 790 830 870 910 950 990 1030 1070 1110 1150 1190 1230 1270 1310 1350 1390 1430 1470 1510 1550 1590 1630 1670 1710 1750 1790 1830 1870 1910
          重量(kg) 92 93.1 94.2 95.3 96.4 97.5 98.6 99.7 100.8 101.9 103 104.1 105.2 106.3 107.4 108.5 109.6 110.7 111.8 112.9 114 115.1 116.2 117.3 118.4 119.5 120.6 121.7 122.8 123.9 125 126.1 127.2 128.3
          N(孔数) 15 16 16 16 17 17 17 18 18 18 19 19 19 20 20 20 21 21 21 22 22 22 23 23 23 24 24 24 25 25 25 26 26 26



          1
          (单动子)
          		 有效行程 2760 2800 2840 2880 2920 2960 3000 3040 3080 3120 3160 3200 3240 3280 3320 3360 3400 3440 3480 3520 3560 3600 3640 3680 3720 3760 3800 3840 3880 3920 3960 4000 4040
          重量(kg) 104.4 105.5 106.6 107.7 108.8 109.9 111 112.1 113.2 114.3 115.4 116.5 117.6 118.7 119.8 120.9 122 123.1 124.2 125.3 126.4 127.5 128.6 129.7 130.8 131.9 133 134.1 135.2 136.3 137.4 138.5 139.6
          2
          (双动子)          		 有效行程 2355 2395 2435 2475 2515 2555 2595 2635 2675 2715 2755 2795 2835 2875 2915 2955 2995 3035 3075 3115 3155 3195 3235 3275 3315 3355 3395 3435 3475 3515 3555 3595 3635
          重量(kg) 116.8 117.9 119 120.1 121.2 122.3 123.4 124.5 125.6 126.7 127.8 128.9 130 131.1 132.2 133.3 134.4 135.5 136.6 137.7 138.8 139.9 141 142.1 143.2 144.3 145.4 146.5 147.6 148.7 149.8 150.9 152
          3
          (三动子)          		 有效行程 1950 1990 2030 2070 2110 2150 2190 2230 2270 2310 2350 2390 2430 2470 2510 2550 2590 2630 2670 2710 2750 2790 2830 2870 2910 2950 2990 3030 3070 3110 3150 3190 3230
          重量(kg) 129.4 130.5 131.6 132.7 133.8 134.9 136 137.1 138.2 139.3 140.4 141.5 142.6 143.7 144.8 145.9 147 148.1 149.2 150.3 151.4 152.5 153.6 154.7 155.8 156.9 158 159.1 160.2 161.3 162.4 163.5 164.6
          N(孔数) 27 27 27 28 28 28 29 29 29 30 30 30 31 31 31 32 32 32 33 33 33 34 34 34 35 35 35 36 36 36 37 37 37



          以上重量为整机重量。



          基本参数

          代码 行程 拖链安装方向 外观颜色 动子数量 盖板形式 重复精度(mm)
          BCJ60 可以根据
          客户要求定制          		 可以根据
          客户要求定制          		 可以根据
          客户要求定制          		 可以根据
          客户要求定制          		 可以根据
          客户要求定制          		 ±0.005



          基本参数

          编码器分辨率 RA(1μm)、RB(0.5μm) 峰值电流 28 Arms
          峰值推力 3700N 连续电流 9.2 Arms
          持续推力 1159.2N 电机常数 71.6 N/SQRT(W)
          额定负载 98Kg 力常数 126 N/Arms
          导轨数量 2 电阻 3.1 ohms
          滑块数量 动子数量D×6 电气常数 7.1 ms
          移动部件
          重量*          		 10.1Kg 反电动势
          常数          		 102.8 Vpeak/m/s
          重复定位
          精度※          		 ±5μm 磁极距
          		 20 mm



          *此重量含动子、滑块、滑座、编码器等零件
          ※此数据基于RENISHAW XL-80激光干涉仪编码器分辨率1μm，行程1000mm以内所测得的值。
