        轨道内嵌式直线电机模组 轨道内嵌 轻载型 铝材底座 本色阳极氧化处理 银白色

        条件筛选：

        底座材质 铝合金
        产品系列 MEA60
        动子类型 B1
        动子形式 有铁芯
        本体颜色 银白色
        种类筛选 轨道内嵌式直线电机模组

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
          代码 产品系列
          		 动子类型 动子形式 底座材质 本体颜色
          BCR11 MEA60 B1 有铁芯 铝型材 银白色



          产品特点：
          小身板，大推力；
          直线电机驱动、磁栅定位、无背隙误差；
          结构紧凑、小巧节省空间；
          无磨损、少维护；
          高精度、高速度、高稳定性。





          参数图



          选型表

          型号 动子类型 动子数量 有效行程X
          (最小单位60)          		 盖板形式 编码器
          分辨率          		 线缆长度(m) 驱动器选配
          代码 产品系列
          BCR11 MEA60 B1 D1(单动子) 40~1000 A(铝制盖板) RA
          (1μm)          		 5
          8          		 无指定(不配驱动器)
          P(松下脉冲)
          S(高创脉冲)
          PE(松下/EtherCat总线协议)
          SE(高创/EtherCat总线协议)
          1060~1360 G(钢带)
          D2(双动子) 60~900 A(铝制盖板)
          960~1260 G(钢带)

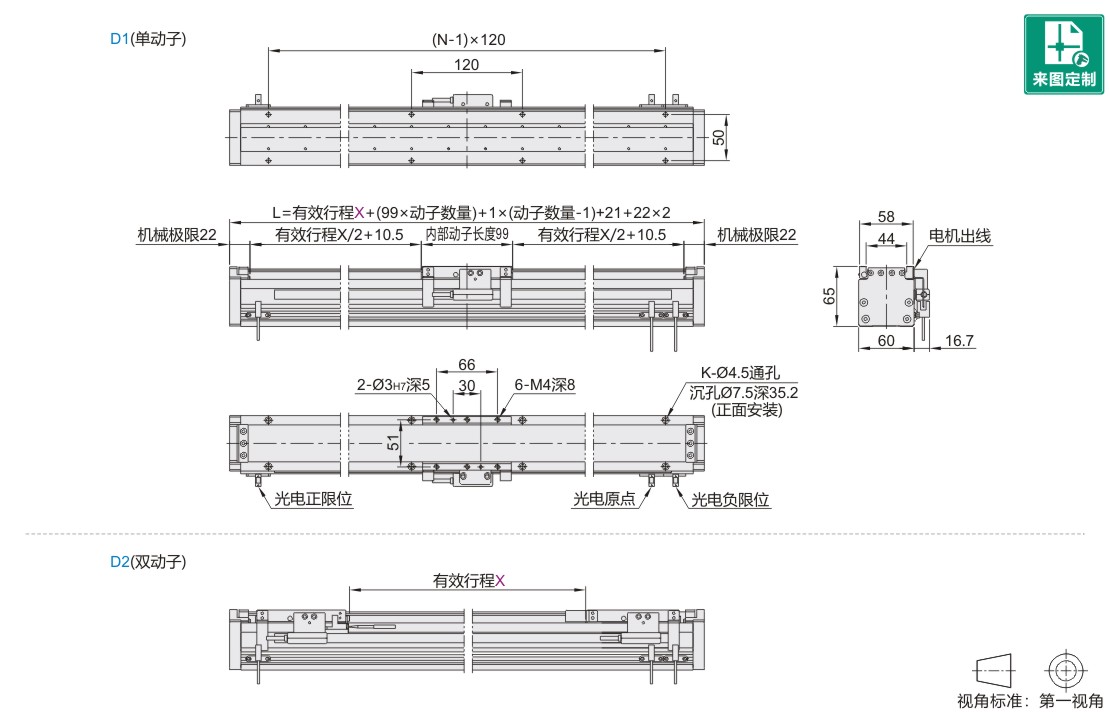

          尺寸表

          动子数量 尺寸 有效行程X
          40 100 160 220 280 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1240 1300 1360
          D1
          (单动子)          		 L 204 264 324 384 444 504 564 624 684 744 804 864 924 984 1044 1104 1164 1224 1284 1344 1404 1464 1524
          K 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26
          N 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12



          动子数量 尺寸 有效行程X
          60 120 180 240 300 360 420 480 540 600 660 720 780 840 900 960 1020 1080 1140 1200 1260
          D2
          (双动子)          		 L 324 384 444 504 564 624 684 744 804 864 924 984 1044 1104 1164 1224 1284 1344 1404 1464 1524
          K 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26
          N 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12



          电机参数

          峰值推力 152N
          持续推力 38N
          峰值电流 10Arms
          连续电流 2.5Arms
          推力常数 9.5N/Arms
          电感 7.4mH
          电阻 3.2 Ω(ohms)
          磁极距 20mm
          反电动势常数 7.8 Vpeak(m/s)
          动子重量 0.4KG
          负载(水平安装) ≤5KG
          加速度 1G
          速度 0.5m/s
          最大限速 1.2m/s
          重复定位精度(磁栅) ±5μm
