        轨道内嵌式直线电机模组 MEA82系列 B2 铝型材 有铁芯

        条件筛选：

        底座材质 铝型材
        产品系列 MEA82
        动子类型 B2
        动子形式 有铁芯
        本体颜色 银白色
        种类筛选 轨道内嵌式直线电机模组

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
          代码 产品系列
          		 动子类型 动子形式 底座材质 本体颜色
          BCR13 MEA82 B2 有铁芯 铝型材 银白色



          产品特点：
          小身板，大推力；
          直线电机驱动、磁栅定位、无背隙误差；
          结构紧凑、小巧节省空间；
          无磨损、少维护；
          高精度、高速度、高稳定性。

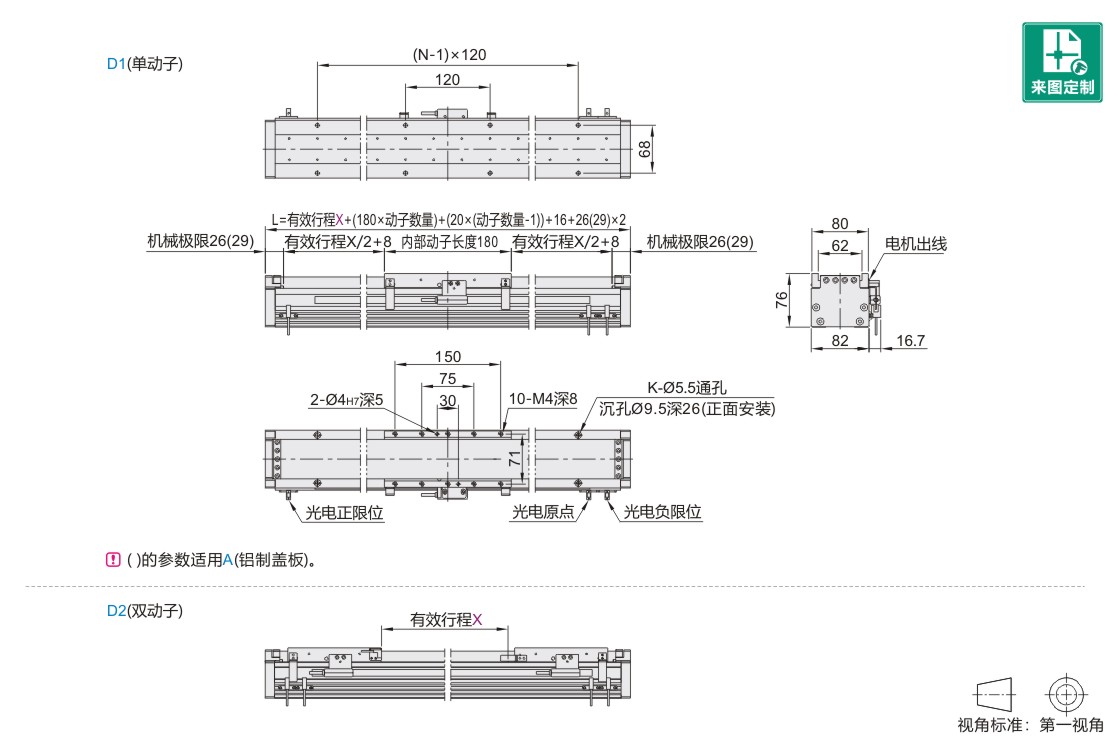

          参数图



          选型表

          型号 动子类型 动子数量 有效行程X
          (最小单位60)          		 盖板形式 编码器
          分辨率          		 线缆长度(m) 驱动器选配
          代码 产品系列
          BCR13 MEA82 B2 D1(单动子) 80~920 A(铝制盖板) RA
          (1μm)          		 5
          8          		 无指定(不配驱动器)
          P(松下脉冲)
          S(高创脉冲)
          PE(松下/EtherCat总线协议)
          SE(高创/EtherCat总线协议)
          980~1760 G(钢带)
          D2(双动子) 60~720 A(铝制盖板)
          780~1560 G(钢带)



          尺寸表

          动子数量 尺寸 有效行程X
          80 140 200 260 320 380 440 500 560 620 680 740 800 860 920 980 1040 1100 1160 1220 1280 1340 1400 1460 1520 1580 1640 1700 1760
          D1
          (单动子)          		 L 334 394 454 514 574 634 694 754 814 874 934 994 1054 1114 1174 1228 1288 1348 1408 1468 1528 1588 1648 1708 1768 1828 1888 1948 2008
          K 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 32 32 34
          N 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16



          动子数量 尺寸 有效行程X
          60  120  180  240  300  360  420  480  540  600  660  720  780  840  900  960  1020  1080  1140  1200  1260  1320  1380  1440  1500  1560
          D2
          (双动子)          		 L 514  574  634  694  754  814  874  934  994  1054  1114  1174  1228  1288  1348  1408  1468  1528  1588  1648  1708  1768  1828  1888  1948  2008
          K 8  10  10  12  12  14  14  16  16  18  18  20  20  22  22  24  24  26  26  28  28  30  30  32  32  34
          N 3     4  4  5  5  6  6  7  7  8  8  9  9  10  10  11  11  12  12  13  13  14  14  15  15  16



           电机参数

          峰值推力 392N
          持续推力 98N
          峰值电流 10Arms
          连续电流 2.5Arms
          推力常数 39.2N/Arms
          电感 21.4mH
          电阻 6.6 Ω(ohms)
          磁极距 20mm
          反电动势常数 32.1Vpeak(m/s)
          动子重量 1.7KG
          负载(水平安装) ≤15KG
          加速度 1G
          速度 1m/s
          最大限速 2m/s
          重复定位精度(磁栅) ±5μm
