        轨道内嵌式直线电机模组 MEA115系列 B2 铝型材 有铁芯

        条件筛选：

        底座材质 铝型材
        产品系列 MEA115
        动子类型 B2
        动子形式 有铁芯
        本体颜色 银白色
        种类筛选 轨道内嵌式直线电机模组

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
          代码 产品系列
          		 动子类型 动子形式 底座材质 本体颜色
          BCR17 MEA115 B2 有铁芯 铝型材 银白色



          产品特点：
          小身板，大推力；
          直线电机驱动、磁栅定位、无背隙误差；
          结构紧凑、小巧节省空间；
          无磨损、少维护；
          高精度、高速度、高稳定性。





          参数图



          选型表

          型号 动子类型 动子数量 有效行程X
          (最小单位60)          		 盖板形式 编码器
          分辨率          		 线缆长度(m) 驱动器选配
          代码 产品系列
          BCR17 MEA115 B2 D1(单动子) 60~900 A(铝制盖板) RA
          (1μm)          		 5
          8          		 无指定(不配驱动器)
          P(松下脉冲)
          S(高创脉冲)
          PE(松下/EtherCat总线协议)
          SE(高创/EtherCat总线协议)
          960~3720 G(钢带)
          D2(双动子) 20~680 A(铝制盖板)
          740~3500 G(钢带)

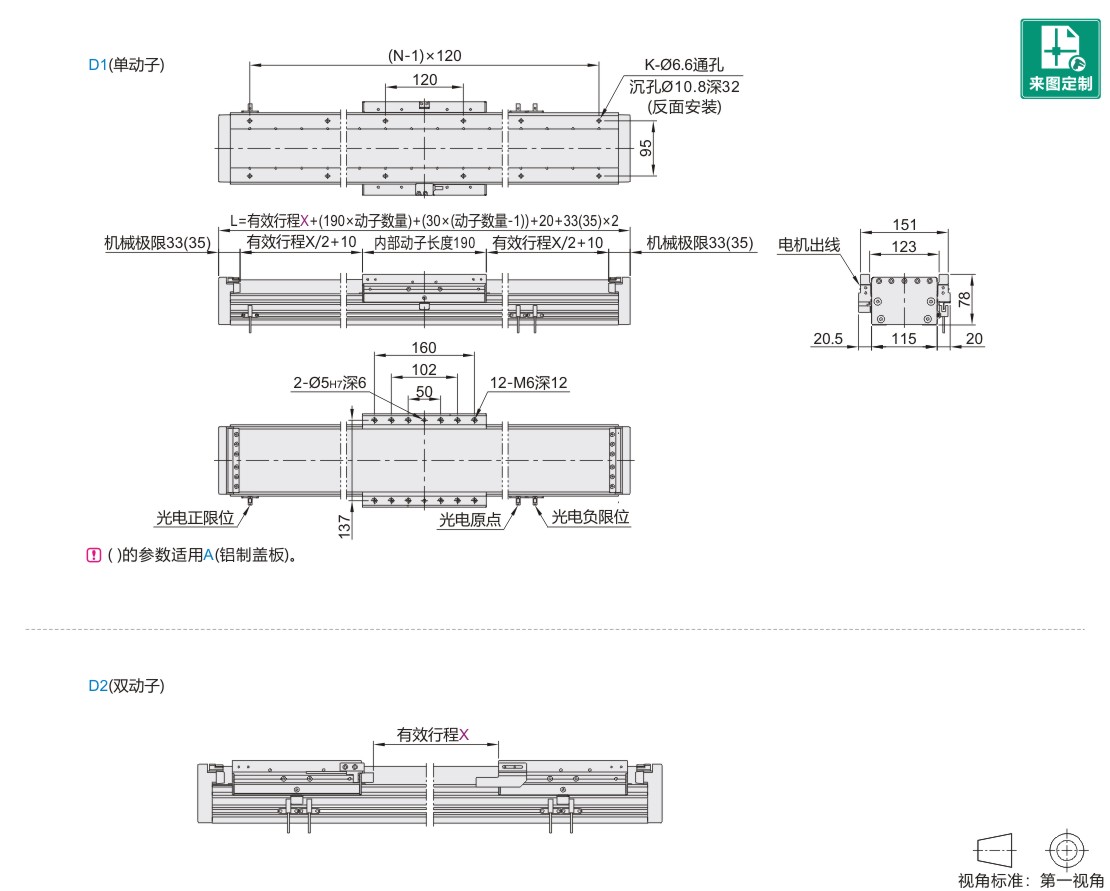

          尺寸表

          动子数量 尺寸 有效行程X
          60 120 180 240 300 360 420 480 540 600 660 720 780 840 900 960 1020 1080 1140 1200 1260 1320 1380 1440 1500 1560 1620 1680 1740 1800 1860
          D1
          (单动子)          		 L 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1236 1296 1356 1416 1476 1536 1596 1656 1716 1776 1836 1896 1956 2016 2076 2136
          K 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 32 32 34 34 36
          N 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17



          动子数量 尺寸 有效行程X
          1920 1980 2040 2100 2160 2220 2280 2340 2400 2460 2520 2580 2640 2700 2760 2820 2880 2940 3000 3060 3120 3180 3240 3300 3360 3420 3480 3540 3600 3660 3720
          D1
          (单动子)
          		 L 2196 2256 2316 2376 2436 2496 2556 2616 2676 2736 2796 2856 2916 2976 3036 3096 3156 3216 3276 3336 3396 3456 3516 3576 3636 3696 3760 3816 3876 3936 3996
          K 36 38 38 40 40 42 42 44 44 46 46 48 48 50 50 52 52 54 54 56 56 58 58 60 60 62 62 64 64 66 66
          N 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32



          动子数量 尺寸 有效行程X
          20 80 140 200 260 320 380 440 500 560 620 680 740 800 860 920 980 1040 1100 1160 1220 1280 1340 1400 1460 1520 1580 1640 1700 1760
          D2
          (双动子)          		 L 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1236 1296 1356 1416 1476 1536 1596 1656 1716 1776 1836 1896 1956 2016 2076 2136 2196 2256
          K 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 32 32 34 34 36 36 38
          N 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18



          动子数量 尺寸 有效行程X
          1820 1880 1940 2000 2060 2120 2180 2240 2300 2360 2420 2480 2540 2600 2660 2720 2780 2840 2900 2960 3020 3080 3140 3200 3260 3320 3380 3440 3500
          D2
          (双动子)          		 L 2316 2376 2436 2496 2556 2616 2676 2736 2796 2856 2916 2976 3036 3096 3156 3216 3276 3336 3396 3456 3516 3576 3636 3696 3756 3816 3876 3936 3996
          K 38 40 40 42 42 44 44 46 46 48 48 50 50 52 52 54 54 56 56 58 58 60 60 62 62 64 64 66 66
          N 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32



           电机参数

          峰值推力 812N
          持续推力 203N
          峰值电流 10Arms
          连续电流 2.5Arms
          推力常数 81.2N/Arms
          电感 46mH
          电阻 11.6 Ω(ohms)
          磁极距 20mm
          反电动势常数 66.3 Vpeak(m/s)
          动子重量 1.8KG
          负载(水平安装) ≤35KG
          加速度 1G
          速度 1m/s
          最大限速 2m/s
          重复定位精度(磁栅) ±5μm
