        轨道内嵌式直线电机模组 全封闭 MEF60系列•B1

        品牌名称：

        怡合达

        条件筛选：

        底座材质 铝型材
        产品系列 MEF60
        防护方式 全封闭
        动子类型 B1
        动子形式 有铁芯
        本体颜色 银白色
        种类筛选 轨道内嵌式直线电机模组

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 产品系列
          		 动子类型 动子形式 底座材质 本体颜色
          BCR21 MEF60 B1 有铁芯 铝型材 银白色



          产品特点：
          全封闭结构；
          直线电机驱动、磁栅定位、无背隙误差；
          结构紧凑、小巧节省空间；
          无磨损、少维护；
          高精度、高稳定性。





          参数图



          选型表

          型号 动子数量 有效行程X
          (最小单位60)          		 防护方式 编码器
          分辨率          		 线缆长度(m) 驱动器选配
          代码 产品系列
          BCR21 MEF60 D1(单动子) 40~1360 C(全封闭) RA
          (1μm+磁栅)

          3

          5

          		 无指定(不配驱动器)
          P(松下脉冲)
          S40(高创经济型脉冲)
          PE(松下/EtherCat总线协议)
          SE40(高创经济型/EtherCat总线协议)

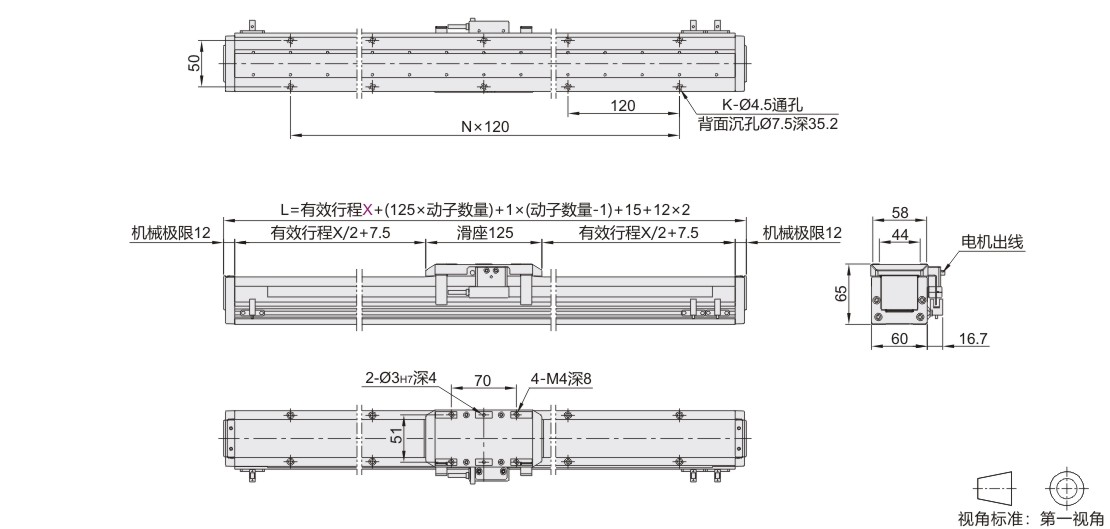

          尺寸表

          动子数量 尺寸 有效行程X
          40  100  160  220  280  340  400  460 520  580  640  700  760  820  880  940  1000  1060  1120  1180  1240  1300  1360
          D1
          (单动子)          		 L 204  264  324  384  444  504  564  624 684  744  804  864  924  984  1044  1104  1164  1224  1284  1344  1404  1464  1524
          K 4  4  6  6  8  8  10  10 12  12  14  14  16  16  18  18  20  20  22  22  24  24  26
          N 1  1  2  2  3  3  4  4 5  5  6  6  7  7  8  8  9  9  10  10  11  11  12



          电机参数

          峰值推力 152N
          持续推力 38N
          峰值电流 10Arms
          连续电流 2.5Arms
          推力常数 17.9N/Arms
          电感 9.4mH
          电阻 3.2 Ω(ohms)
          磁极距 20mm
          反电动势常数 14.6 Vpeak(m/s)
          动子重量 0.35KG
          负载(水平安装) ≤5KG
          加速度 ≤1G
          速度 ≤1m/s
          重复定位精度(磁栅) ±5μm



           负载与速度、加速度、偏心相关联。
