        轨道内嵌式直线电机模组 全封闭 MEF82系列•B2

        品牌名称：

        怡合达

        条件筛选：

        底座材质 铝型材
        产品系列 MEF82
        防护方式 全封闭
        动子类型 B2
        动子形式 有铁芯
        本体颜色 银白色
        种类筛选 轨道内嵌式直线电机模组

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 产品系列
          		 动子类型 动子形式 底座材质 本体颜色
          BCR22 MEF82 B2 有铁芯 铝型材 银白色



          产品特点：
          ● 全封闭结构：
          ● 直线电机驱动、磁栅定位、无背隙误差；
          ● 结构紧凑、小巧节省空间；
          ● 无磨损、少维护：
          ● 高精度、高速度、高稳定性。





          参数图



          选型表

          型号 动子数量 有效行程X
          (最小单位60)          		 防护方式 编码器
          分辨率          		 线缆长度(m) 驱动器选配
          代码 产品系列
          BCR21
          		 MEF82
          		 D1(单动子) 80~1760 C(全封闭)
          		 RA
          (1μm+磁栅)

          3

          5

          		 无指定(不配驱动器)
          P(松下脉冲)
          S40(高创经济型脉冲)
          PE(松下/EtherCat总线协议)
          SE40(高创经济型/EtherCat总线协议)
          D2(双动子) 40~1540

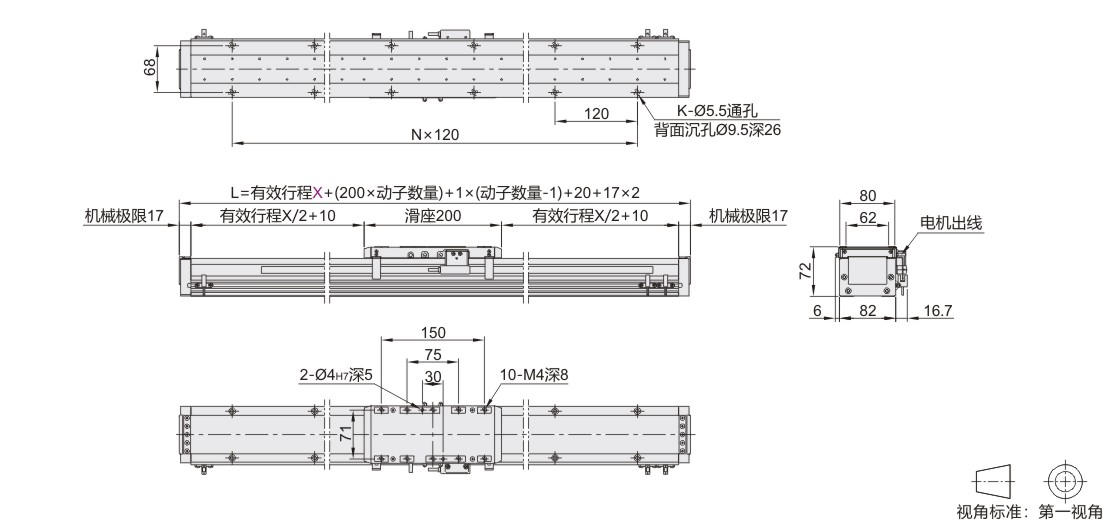

          尺寸表

          动子数量 尺寸 有效行程X
          80  140  200  260  320  380  440  500  560 620 680 740 800 860 920 980 1040  1100 1160 1220  1280  1340  1400  1460  1520  1580  1640  1700  1760
          D1
          (单动子)          		 L 334  394  454  514  574  634  694  754  814 874 934 994 1054 1114 1174 1234 1294  1354 1414 1474  1534  1594  1654  1714  1774  1834  1894  1954  2014
          K 6  6  8  8  10  10  12  12  14 14 16 16 18 18 20 20 22 22 24 24  26 26  28  28  30  30  32  32  34
          N 2  2  3  3  4  4 5  5 6 6 7 7 8 8 9 9 10 10 11 11  12 12  13  13  14  14  15  15  16



          动子数量 尺寸 有效行程X
          40 100 160 220 280 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1240 1300 1360 1420 1480 1540
          D2
          (双动子)          		 L 514 574 634 694 754 814 874 934 994 1054 1114 1174 1234 1294 1354 1414 1474 1534 1594 1654 1714 1774 1834 1894 1954 2014
          K 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 32 32 34
          N 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16



          电机参数

          峰值推力 392N
          持续推力 98N
          峰值电流 10Arms
          连续电流 2.5Arms
          推力常数 39.2N/Arms
          电感 21.4mH
          电阻 6.6 Ω(ohms)
          磁极距 20mm
          反电动势常数 32.6 Vpeak(m/s)
          动子重量 1.7KG
          负载(水平安装) ≤15KG
          加速度 ≤1G
          速度 ≤1m/s
          重复定位精度(磁栅) ±5μm



          负载与速度、加速度、偏心相关联。
