        管状直线电机

        条件筛选：

        类型 带集成控制器
        产品名称 管状直线电机
        底座材质 铝型材
        滑座宽度 20
        输出轴直径 8
        本体颜色 银白色
        滑座长度 118

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 滑座材质 本体颜色
          BCZ11 带集成控制器 铝型材 银白色



          特点：
          ● 直线电机驱动、磁栅定位、无背隙误差；
          ● 结构紧凑、小巧节省空间；
          ● 无磨损、少维护：
          ● 高精度、高速度、高稳定性。

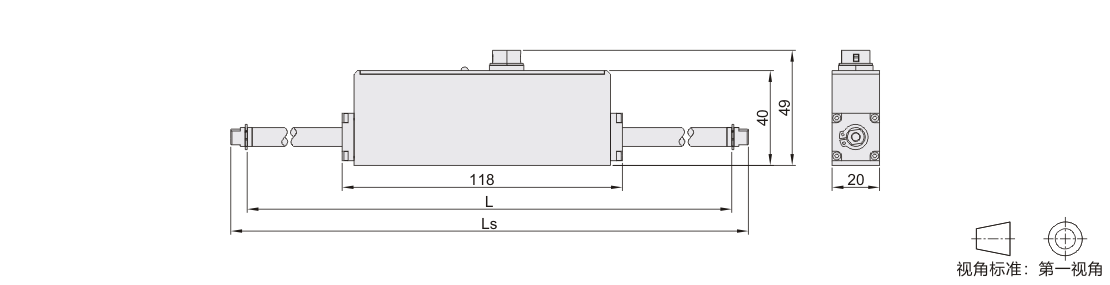

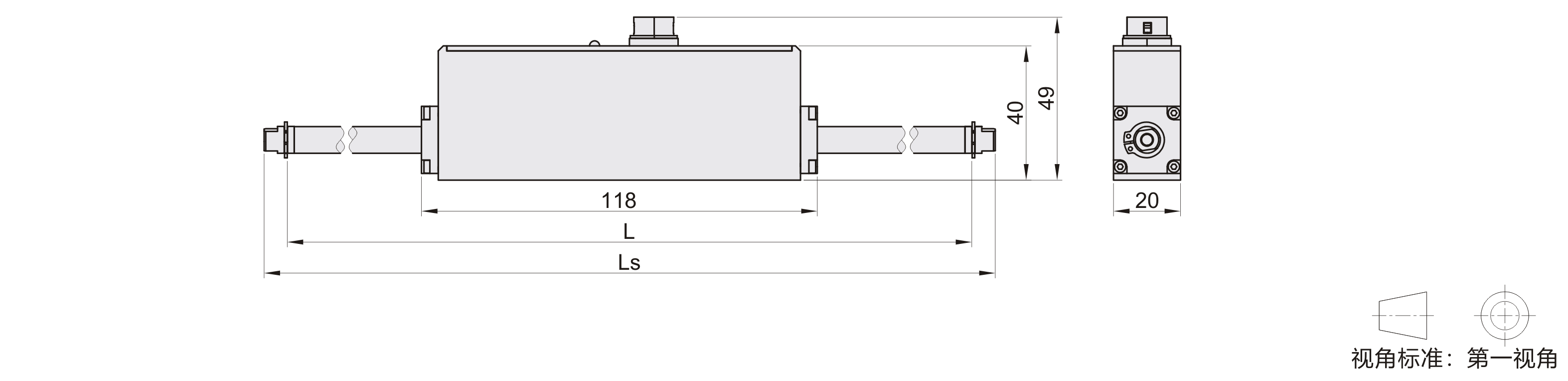

          参数图


          选型表

          型号
          		 有效行程
          		 L
          可用轴长度
          		 Ls
          输出轴总长度
          		 输出轴重量
          （kg）
          代码 规格
          BCZ11 G151 17  135  151  0.053
          G181 47  165  181  0.063
          G211 77  195  211  0.074
          G241 107  225  241  0.084
          G271 137  255  271  0.095
          G301 167  285  301  0.105
          G331 197  315  331  0.116
          G361 227  345  361  0.126
          G391 257  375  391  0.137
          G421 287  405  421  0.147
          G451 317  435  451  0.158
          G481 347  465  481  0.168
          G511 377  495  511  0.179
          G541 407  525  541  0.189
          G571 437  555  571  0.2
          G601 467  585  601  0.21
          G631 497  615  631  0.221
          G661 527  645  661  0.231
          G691 557  675  691  0.242
          G721 587  705  721  0.252
          G751 617  735  751  0.263
          G781 647  765  781  0.273
          G811 677  795  811  0.284


          电机参数

          额定推力(N) 4.8
          峰值推力(N) 31.2
          滑座长度(mm) 118
          滑座宽度(mm) 20
          输出轴重量(Kg/m) 0.35
          输出轴直径(mm) 8
          磁极距(mm) 30
          力常数(N/A) 2
          额定电流(A) 2.4
          反电动势(Vms/m/s) 2.3094
          相电阻(ohm) 9.72
          相电感(mH) 1.2
          重复定位精度(mm) 0.015
