        管状直线电机 带集成控制器 滑座长度305

        条件筛选：

        类型 带集成控制器
        产品名称 管状直线电机
        底座材质 铝型材
        滑座宽度 35
        输出轴直径 10.3
        本体颜色 银白色
        滑座长度 305

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 滑座材质 本体颜色
          BCZ14 带集成控制器 铝型材 银白色



          特点：
          ● 直线电机驱动、磁栅定位、无背隙误差；
          ● 结构紧凑、小巧节省空间；
          ● 无磨损、少维护：
          ● 高精度、高速度、高稳定性。

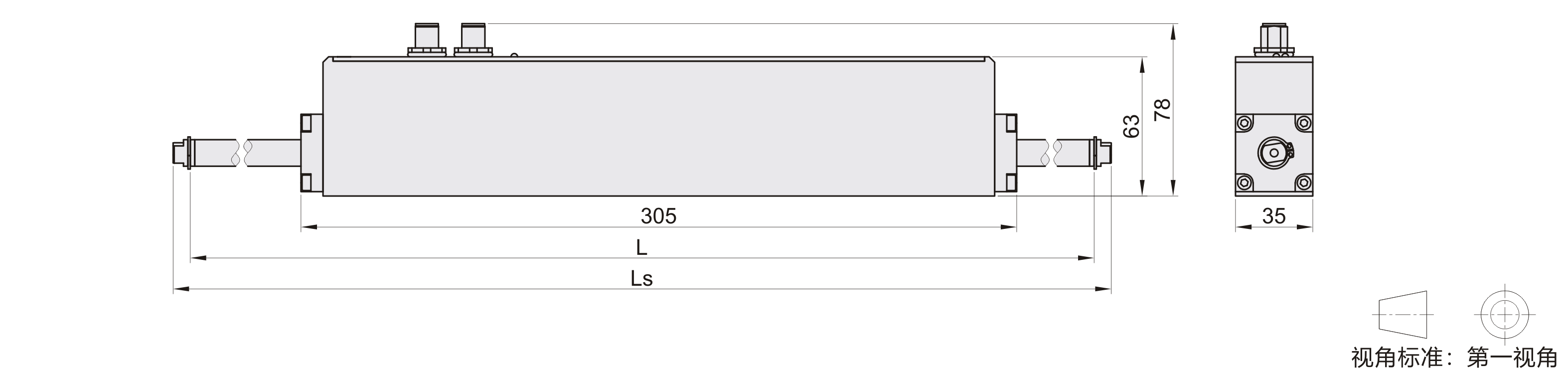

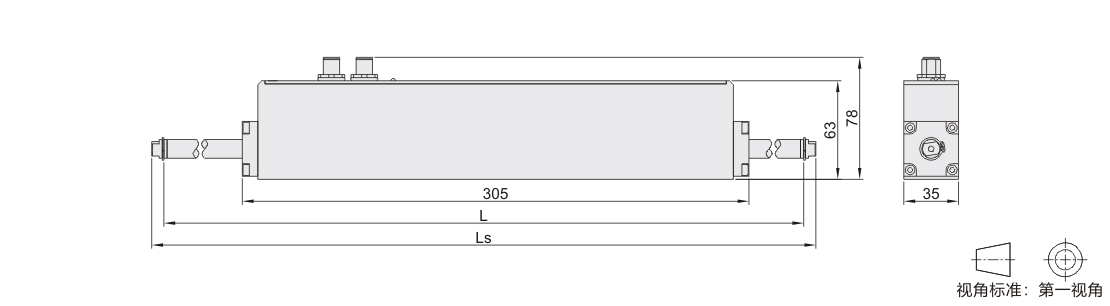

          参数图


          选型表

          型号
          		 有效行程
          		 L
          可用轴长度
          		 Ls
          输出轴总长度
          		 输出轴重量
          （kg）
          代码 规格
          BCZ14 G365 37  342  365  0.254
          G395 67  372  395  0.277
          G425 97  402  425  0.299
          G455 127  432  455  0.322
          G485 157  462  485  0.345
          G515 187  492  515  0.368
          G545 217  522  545  0.391
          G575 247  552  575  0.411
          G605 277  582  605  0.432
          G635 307  612  635  0.454
          G665 337  642  665  0.475
          G695 367  672  695  0.497
          G725 397  702  725  0.518
          G755 427  732  755  0.539
          G785 457  762  785  0.561
          G815 487  792  815  0.582
          G845 517  822  845  0.604
          G875 547  852  875  0.625
          G905 577  882  905  0.647
          G935 607  912  935  0.668
          G965 637  942  965  0.69
          G995 667  972  995  0.711
          G1025 697  1002  1025  0.732
          G1055 727  1032  1055  0.754


          电机参数

          额定推力(N) 39
          峰值推力(N) 247.104
          滑座长度(mm) 305
          滑座宽度(mm) 35
          输出轴重量(Kg/m) 0.78
          输出轴直径(mm) 10.3
          磁极距(mm) 60
          力常数(N/A) 12
          额定电流(A) 3.8
          反电动势(Vms/m/s) 5.9
          相电阻(ohm) 2.98
          相电感(mH) 1.51
          重复定位精度(mm) 0.029
