衬套形状
产品选型
d
图片仅供参考，请以已选的规格为准
滑动膜 工程塑料 标准型/紧凑型
条件筛选：
材质 工程塑料
种类筛选 铝塑滑动轴承用滑动膜
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 使用温度 |
| OBM01 | 标准型 | 工程塑料含润滑剂 与特殊填充剂 |
-50℃~90℃ |
| OBM02 | 紧凑型 |
特点
● 自润滑 ，免维护 ，低噪音 ，适用于污垢或灰尘环境；
● 对轴材料的硬度以及安装孔的精度要求较低。
推荐配套轴公差 ：h6~ h9

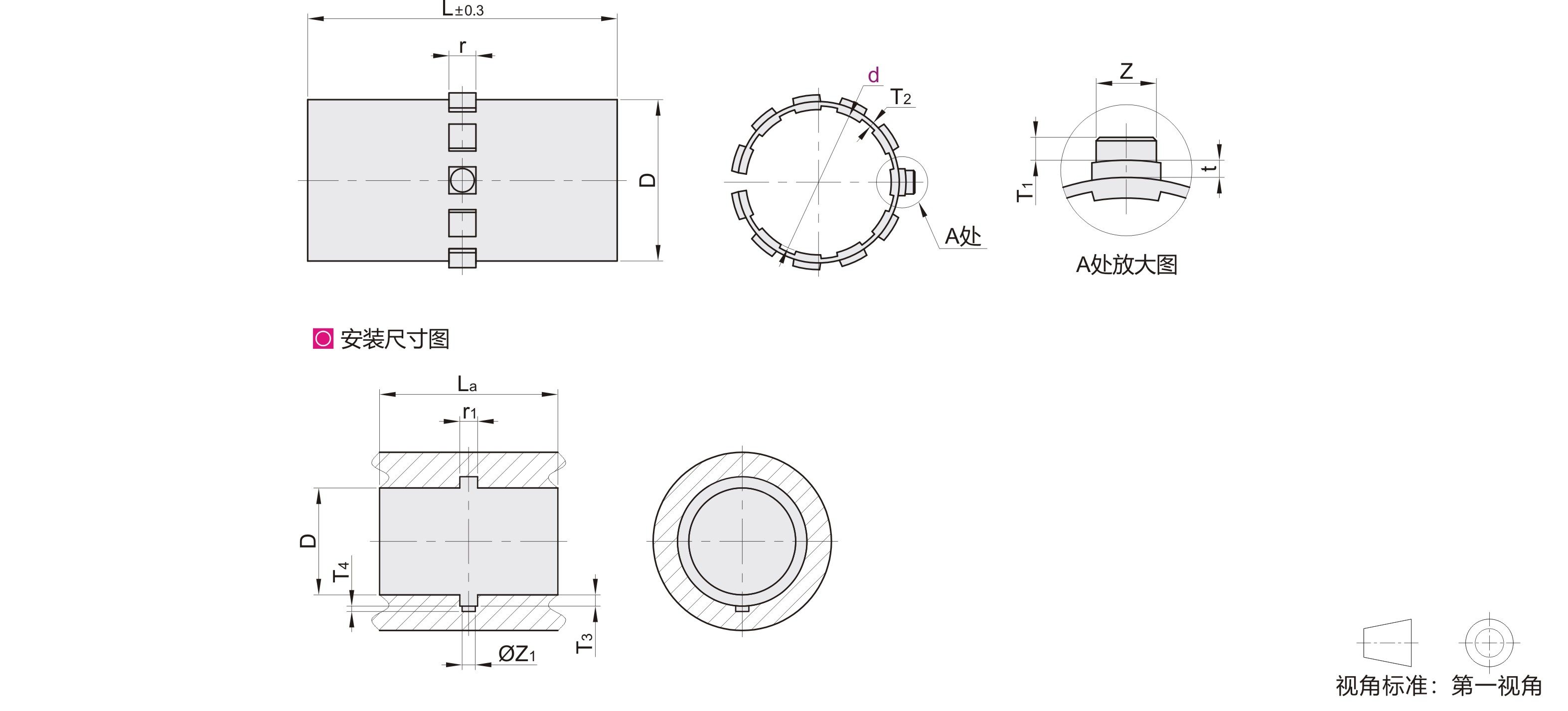

参数图
选型表
| 型号 | d公差 |
D | L |
t |
T1 |
Z |
r |
T2 | 重量(g) |
||||||
| 代码 | d | OBM01 | OBM02 | OBM01 | OBM02 | ||||||||||
| 标准型 OBM01 紧凑型 OBM02 |
10 | +0.070 +0.030 |
12 | 28 | 25 | 0.8 | 0 -0.1 |
0.8 | 2.5 | -0.1 -0.5 |
3 | -0.1 -0.2 |
0.4 | 1.3 | 1.1 |
| 12 | 14 | 31 | 27 | 1 | 3 | 1.6 | 1.4 | ||||||||
| 16 | 18 | 35 | 29 | 1.2 | 3.5 | 3.5 | 2.2 | 1.9 | |||||||
| 20 | 23 | 44 | 29 | 4 | 5 | 0.5 | 5 | 3.3 | |||||||
| 25 | 28 | 57 | 39 | 1.5 | 8 | 5.5 | |||||||||
| 30 | +0.085 +0.040 |
34 | 67 | 49 | 15.1 | 11.1 | |||||||||
| 40 | 44 | 79 | 59 | 1.3 | 2 | 5 | 6 | 0.6 | 25.6 | 19 | |||||
| 50 | +0. 100 +0.050 |
55 | 99 | 69 | 6 | 7 | 0.7 | 50.6 | 35.3 | ||||||
d公差为装入标准座孔后的公差。
推荐安装孔尺寸参数
| 型号 | D | La | r1 | T3 | T4 | Z1 | ||
| 代码 | d | OBM01 | OBM02 | |||||
| 标准型 OBM01 紧凑型 OBM02 |
10 | 12 | 29 | 26 | 3 | 0.8 | 1 | 2.6 |
| 12 | 14 | 32 | 28 | 1 | 1.5 | 3.1 | ||
| 16 | 18 | 36 | 30 | 3.5 | 1.2 | 1.7 | 3.6 | |
| 20 | 23 | 45 | 5 | 2 | ||||
| 25 | 28 | 58 | 40 | 1.5 | 4.1 | |||
| 30 | 34 | 68 | 50 | |||||
| 40 | 44 | 80 | 60 | 6 | 2 | 2.5 | 5.1 | |
| 50 | 55 | 100 | 70 | 7 | 6.1 | |||
-
