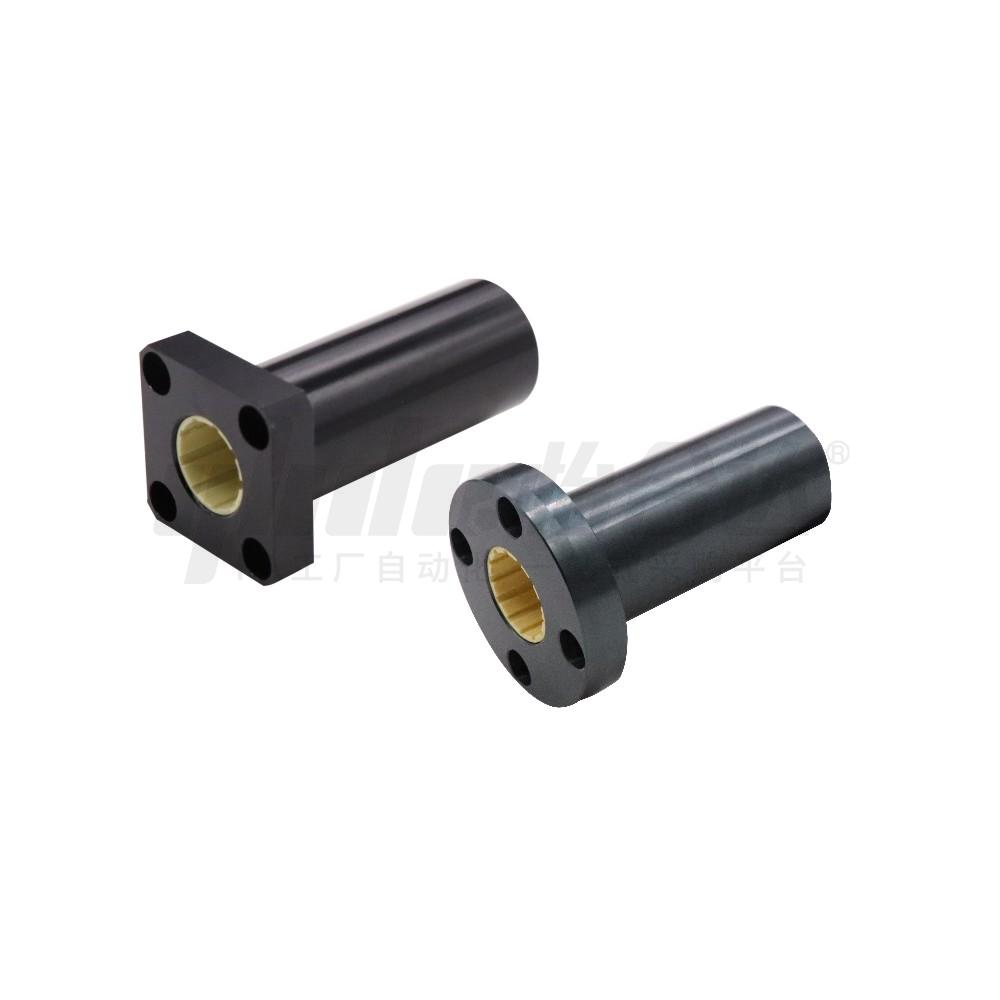

        滑动轴承 圆法兰型/方法兰型 铝合金+工程塑料 加长型 阳极氧化

        条件筛选：

        材质 铝合金+工程塑料
        安装孔 沉孔
        高度 加长型
        种类筛选 铝塑滑动轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 使用温度
            固定座 滑动膜 固定座
            OBK51 加长型 圆法兰型 铝合金 工程塑料 阳极氧化 -50℃~90℃
            OBK56 方法兰型


             特点
             ● 自润滑 ，免维护 ，低噪音 ，适用于污垢或灰尘环境；
             ● 对轴材料的硬度以及安装孔的精度要求较低。

            推荐固定座公差 ：H7
                推荐配套轴公差 ：h6~h9

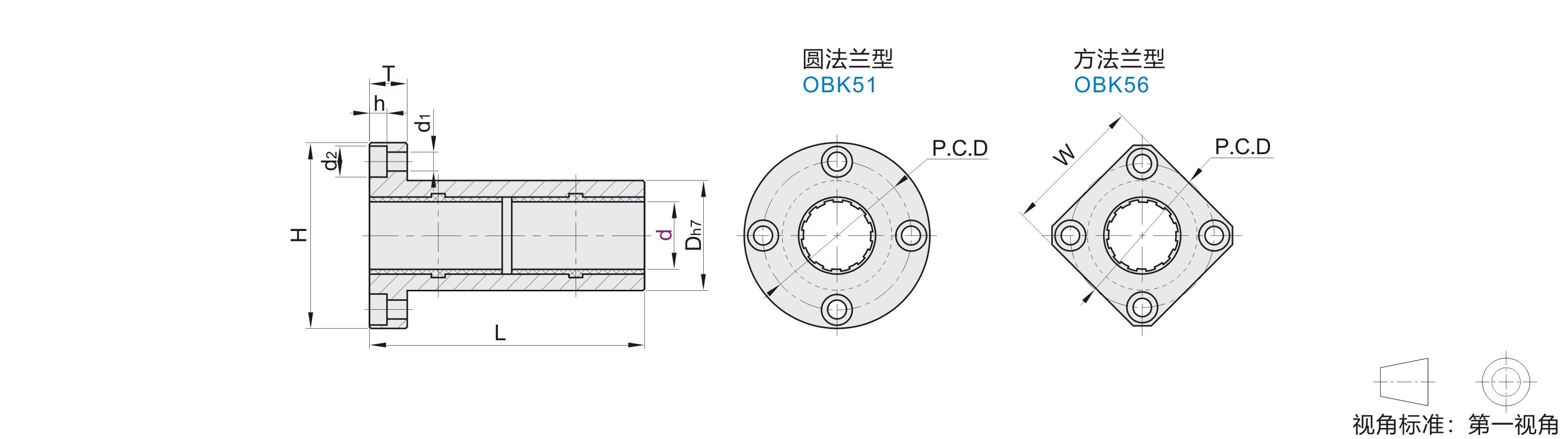

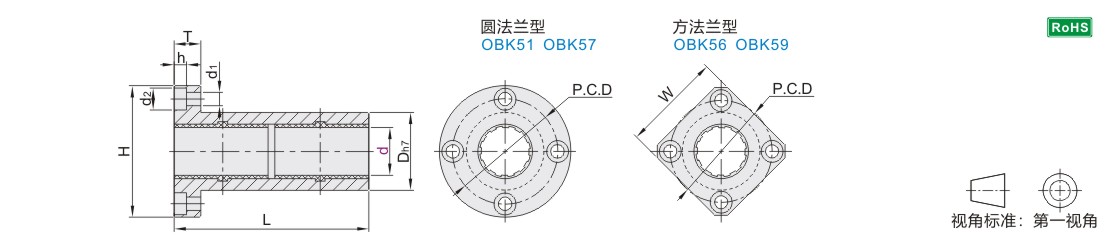

            参数图



            选型表

            型号
            		 d公差
            		 D P.C.D
            		   H
            		  L
            		 T
            		 h
            		 d1
            		 d2
            		 W
            		 Fmax[ N]动载荷 Fmax[ N]静载荷 重量
             （g）
            代码 d P =5MPa P =35MPa
            圆法兰型
            OBK51

            方法兰型
            OBK56            		 10  +0.088
            +0.030            		 19  29  39  52  9  4.1  4.5  7.5  30  1300  9100  44
            12  22  32  42  57  32  1680  11760  57
            16  26  36  46  70  35  2400  16800  79
            20  +0.091
            +0.030             		 32  43   54  80  11  5.1  5.5  9.0  42  3000  21000  126
            25  40  51   62  112  50  5000  35000  249
            30  +0. 110
            +0.030            		 47  62   76  123  14  6.1  6.6  11.0  60  7500  52500  388
            40  +0. 115
            +0.030            		 62  80   98  151  18  8.1  9.0  14.0  75  12000  84000  835
            50  +0. 130
            +0.030            		 75  94   112  192  88  17500  122500  1352
