同步轮拉手轴承座减震器滚针导柱
商品分类
      型号：

      型号筛选

      未生成型号，还有 3 项未选择

      代码

      参数选型

      衬套形状

      产品选型

      d

      图片仅供参考，请以已选的规格为准

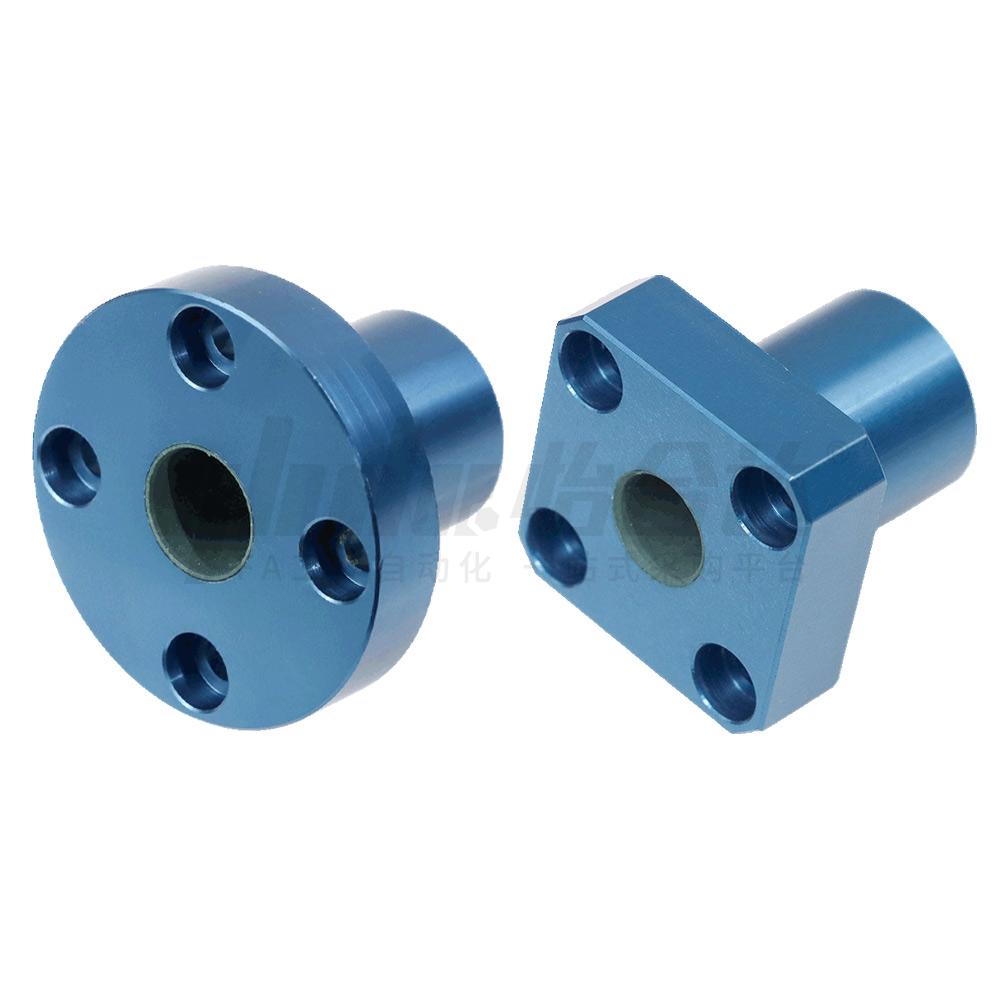

        精密型滑动轴承 圆法兰型/方法兰型 铝合金+PTFE 阳极氧化

        条件筛选：

        类型 精密型
        材质 铝合金+工程塑料
        安装孔 沉头孔
        高度 标准型
        种类筛选 铝塑滑动轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 使用温度
            基座 内膜 基座
            J-OBK41 精密型 圆法兰型 铝合金 PTFE 阳极氧化 -200℃~200℃
            J-OBK46 方法兰型



             特点
             ● 自润滑 ，免维护 ，低噪音 ，适用于污垢或灰尘环境；
             ● 对轴材料的硬度以及安装孔的精度要求较低。




            与本产品相配固定座直径公差：H7；轴径公差：h6-h7（仅供参考）。

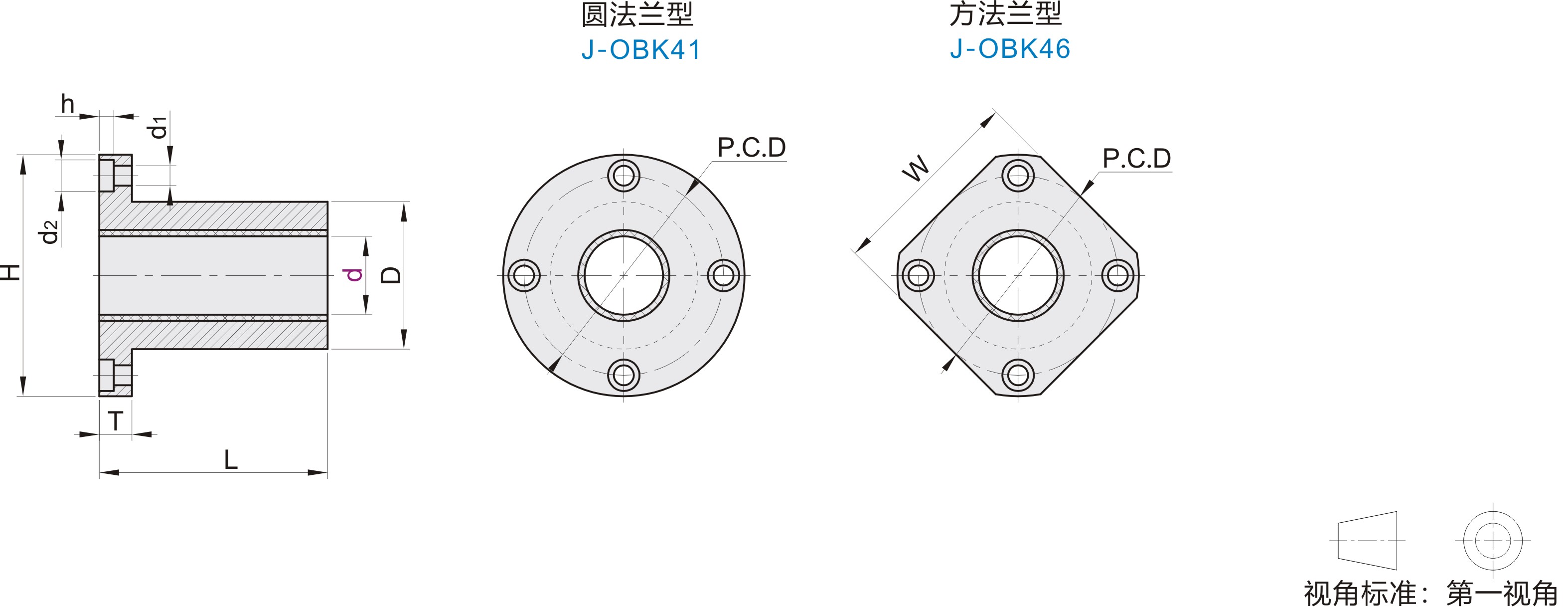

            参数图



            选型表

            型号
            		 d公差
            		 D
            (h7)
            		 L
            		 P.C.D
            		 H
            		 T
            		 d1
            		 d2
            		 h
            		 W
            		 Fmax[N]
            		 重量
             (g)
            代码
            		 d
            		 动载荷 静载荷
            P =5Mpa P =35Mpa
            圆法兰型
            J-OBK41

            方法兰型
            J-OBK46            		 8  +0.035
            +0.013             		 16    0
              -0.018            		 25  24  32  8  3.5  6  3.1  25  2000  4000  20
            10  19    0
              -0.021            		 29  29  39  9  4.5  7.5  4.1  30  2900  5800  34
            12  +0.043
            +0.016             		 22  32  32  42  32  3840  7680   43
            16  26  36  36  46  35  5760  11520  54
            20  +0.053
            +0.020            		 32    0
              -0.025            		 45  43  54  11  5.5  9  5.1  42  9000  18000  91
            25  40  58  51  62  50  14500  29000  154
            30  47  68  62  76  14  6.6  11  6.1  60  20400  40800   266
            40  +0.064
            +0.020            		 62    0
              -0.030            		 80  80  98  18  9  14  8.1  75  32000  64000    555
            50  75  100  94  112  88  50000  100000    852
