        滑动轴承 铝合金+工程塑料 封闭型/开口型 阳极氧化

        条件筛选：

        材质 铝合金+工程塑料
        种类筛选 铝塑滑动轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 使用温度
            固定座 滑动膜 固定座
            OBK21 封闭型 铝合金 工程塑料 阳极氧化 -50℃~+90℃
            OBK31 开口型


             特点
             ● 自润滑 ，免维护 ，低噪音 ，适用于污垢或灰尘环境；
             ● 对轴材料的硬度以及安装孔的精度要求较低。




            与本产品相配固定座直径公差：H7；轴径公差：h6-h9（仅供参考）。

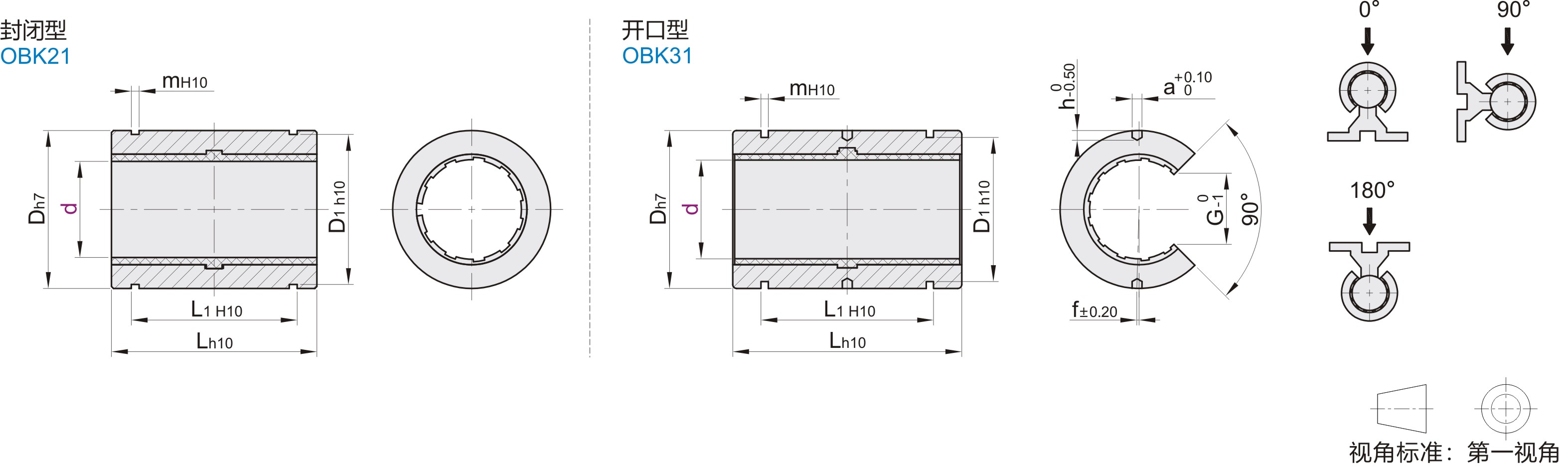

            参数图



            封闭型

            型号
            		 d公差
            		 D
            		 L
            		 L1
            		 m
            		 D1
            		 Fmax[ N]
            		 重量
            (g)
            代码
            		 d
            		 动载荷       静载荷
            P=5MPa    P =35MPa
            OBK21 6  +0.068
            +0.020            		 12  22  14.2  1.10  11.5  525  3675  5
            8  +0.083
            +0.025            		 16  25  16.2  15.2  960  6720  9
            10  +0.088
            +0.030            		 19  29  21.6    17.5  725  5072  12
            12  22  32  22.6  1.30  20.5  960  6720  20
            16  26  36  24.6    24.2  1440  10080  28
            20  +0.091
            +0.030             		 32  45  31.2  1.60  29.6  2250   15750  50
            25  40  58  43.7    36.5  3625    25375  104
            30  +0. 110
            +0.040            		 47  68  51.7  1.85  43.5  5100     35700  163
            40  +0. 115
            +0.040            		 62  80  60.3  2.15  57.8  8000     56000  341
            50  +0. 130
            +0.050            		 75  100  77.3  2.65  70.5  9000      87500  589



            开口型

            型号
            		 d公差
            		 D
            		  L
            		 L1
            		 m
            		 D1
            		    G
            		 a
            		 h
            		 f
            		      Fmax[ N]
            		 重量
            (g)
            代码
            		 d
            		 动载荷P =5MPa
            		 静载荷P =35MPa
             0° 90° 180° 0° 90° 180°
            OBK31 10  +0.088
            +0.030            		 19     29  21.6  1.30  17.5  7.3  — — —  725  500     196  5075  3500  1370  9
            12  22     32  22.6  20.5  9.0  3  1.2  1.33(7°) 960  635   240  6720  4445  1680  15
            16  26     36  24.6  24.2  11.6  2.2 — 1440  990   396  10080  6943  2772   21
            20  +0.091
            +0.030             		 32  45  31.2  1.60  29.6  12.0  2250  1800   900  15750  12600  6300   37
            25  40  58  43.7  1.85  36.5  14.5  3  1.5  -1.50(-4.3°) 3625  2953   1523  25375  20670  10658   78
            30  +0. 110
            +0.040            		 47  68  51.7  43.5  16.6  2.0  2.00(4.9°) 5100  4250      2278  35700  29735  15948   122
            40  +0. 115
            +0.040            		 62  80  60.3  2.15  57.8  21.0  1.50(2.8°) 8000  6810   3800  56000  47660  26600   256
            50  +0. 130
            +0.050            		 75   100  77.3  2.65  70.5  25.5  5  2.5 (3 .8°) 12500  10750      6125  87500  75265  42875   442
